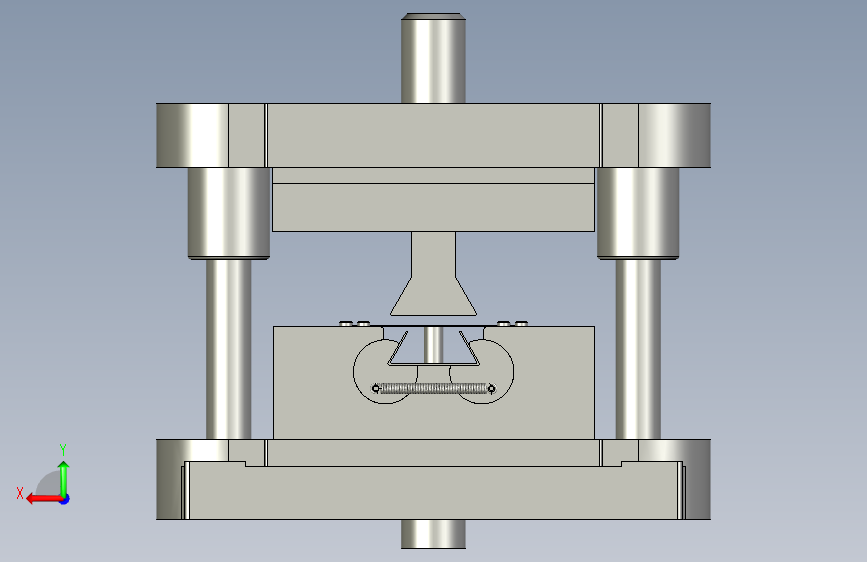

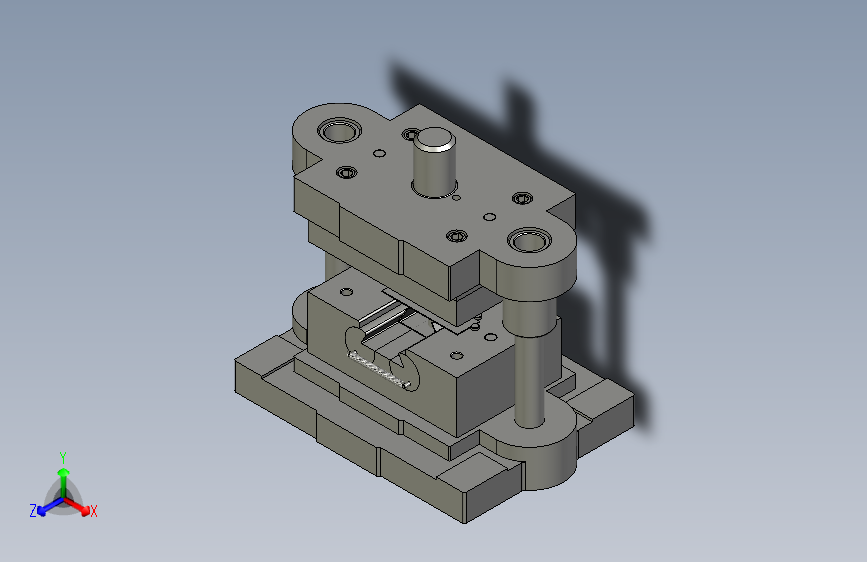

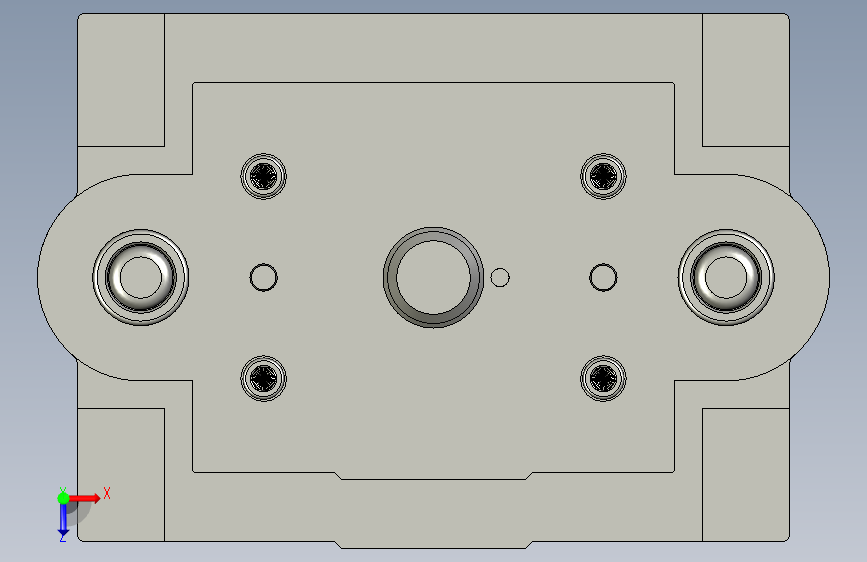

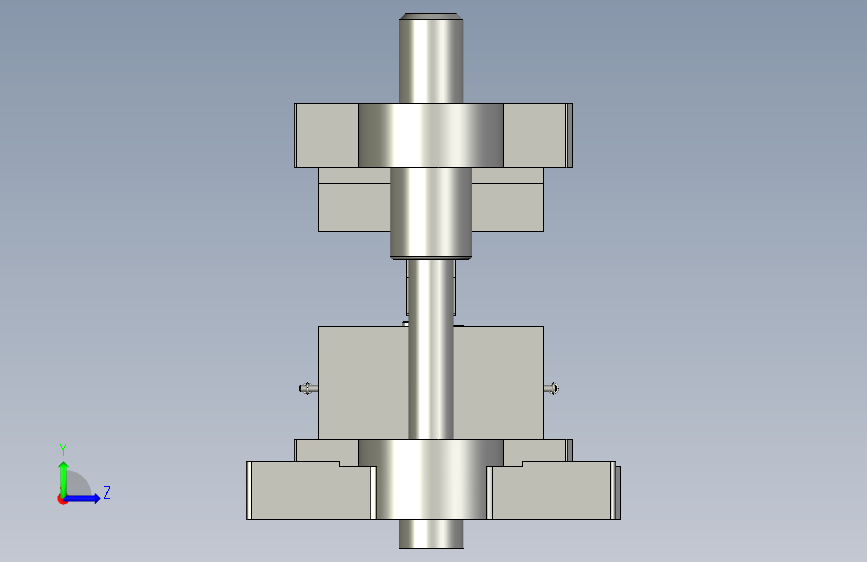

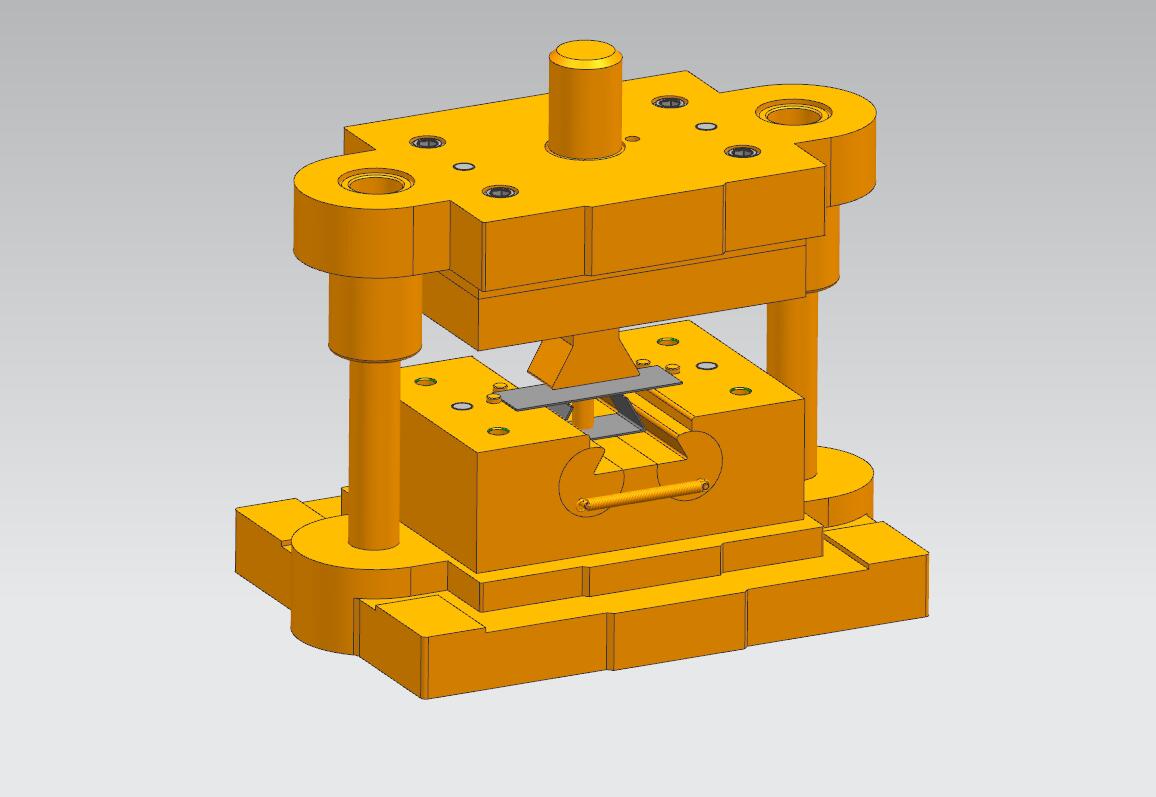

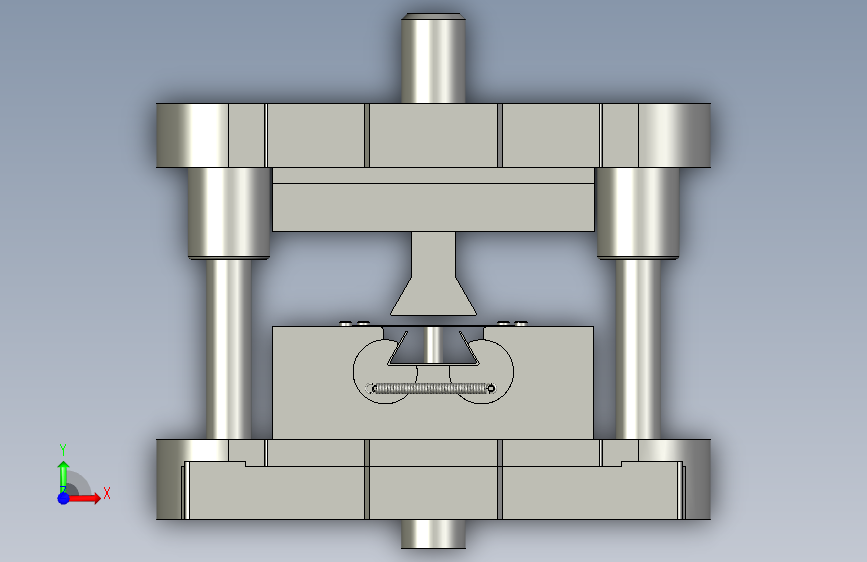

弯板弯曲模具（CAD图+UG三维+工作动画）（ID:700170）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16926812788563.rar | 6.45M |
| 2 | J037--HN134.stp | 7.47M |
| 3 | 图纸--UG加动画.dwg | 187.09K |
| 4 | 工作动画.avi | 5.09M |
| 5 | 10_S_mouz.prt | 259.50K |
| 6 | 12_mobin.prt | 177.50K |
| 7 | 14_WQ_tumo.prt | 143.00K |
| 8 | 19_dinggan.prt | 132.50K |
| 9 | 1_X_mozuo.prt | 796.00K |
| 10 | 21_gudingtao.prt | 136.00K |
| 11 | 22_dangxiao.prt | 145.00K |
| 12 | 2_daozu.prt | 143.50K |
| 13 | 4x15.prt | 145.00K |
| 14 | 4_aomoban.prt | 379.00K |
| 15 | 5_ZZ_aomo1.prt | 219.00K |
| 16 | 7_daotao.prt | 174.50K |
| 17 | 8_tumo_GDB.prt | 217.50K |
| 18 | 9_dianban.prt | 144.00K |
| 19 | GB-T119.1-200012x80.prt | 211.50K |
| 20 | GB-T70.1-2000M12x50.prt | 296.50K |
| 21 | GB-T70.1-2000M12x70.prt | 296.50K |
| 22 | gongjian1.prt | 127.50K |
| 23 | gongjian2.prt | 145.50K |
| 24 | J037--HN134.prt | 3.17M |
| 25 | lahuang.prt | 1.51M |
| 26 | SM_asm.prt | 180.00K |
| 27 | tanhuang.prt | 362.00K |
| 28 | XM_asm.prt | 423.50K |
| 29 | _model1.prt | 132.50K |

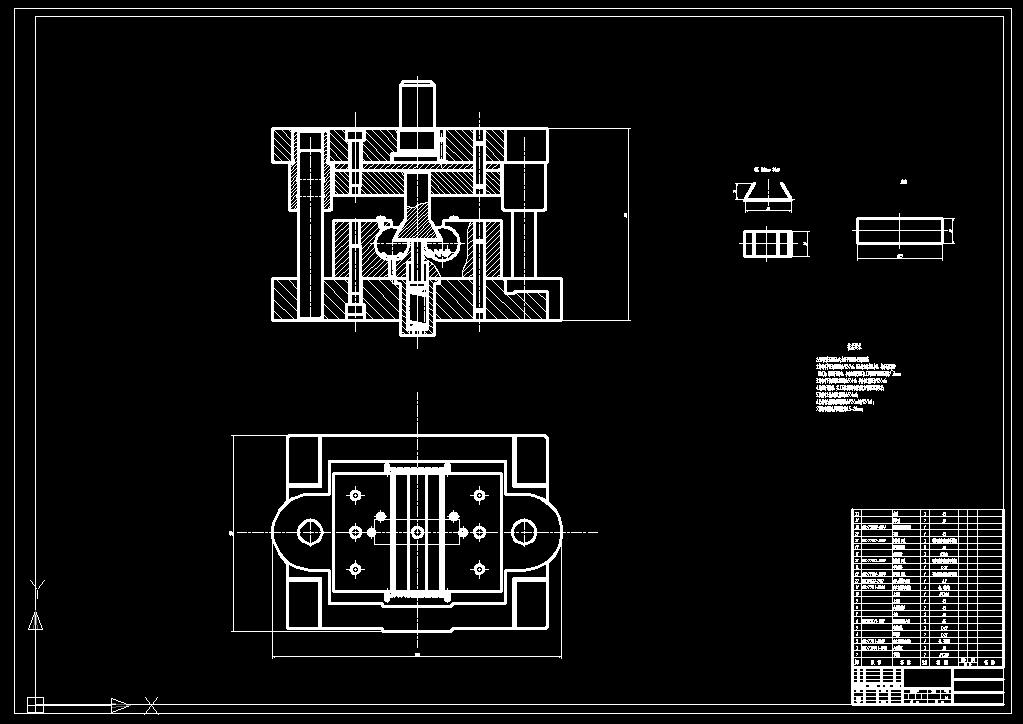

| 30 | CAD装配图.jpg | 71.72K |

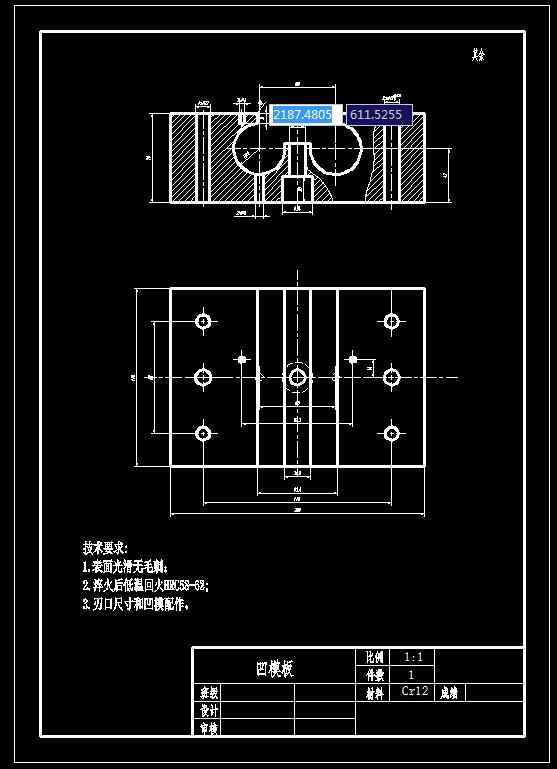

| 31 | 凹模.jpg | 46.40K |

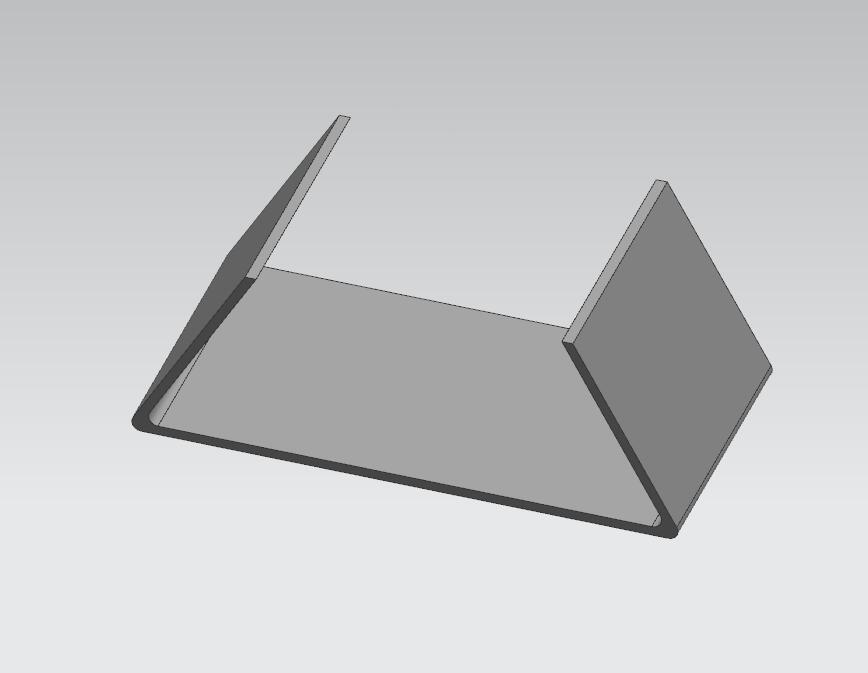

| 32 | 工件三维.jpg | 16.33K |

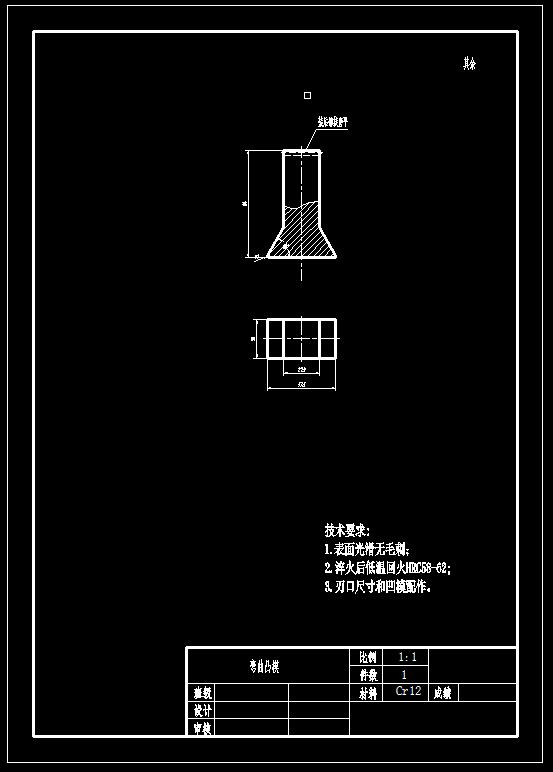

| 33 | 弯曲凸模.jpg | 26.62K |
| 34 | 弯板.jpg | 21.26K |

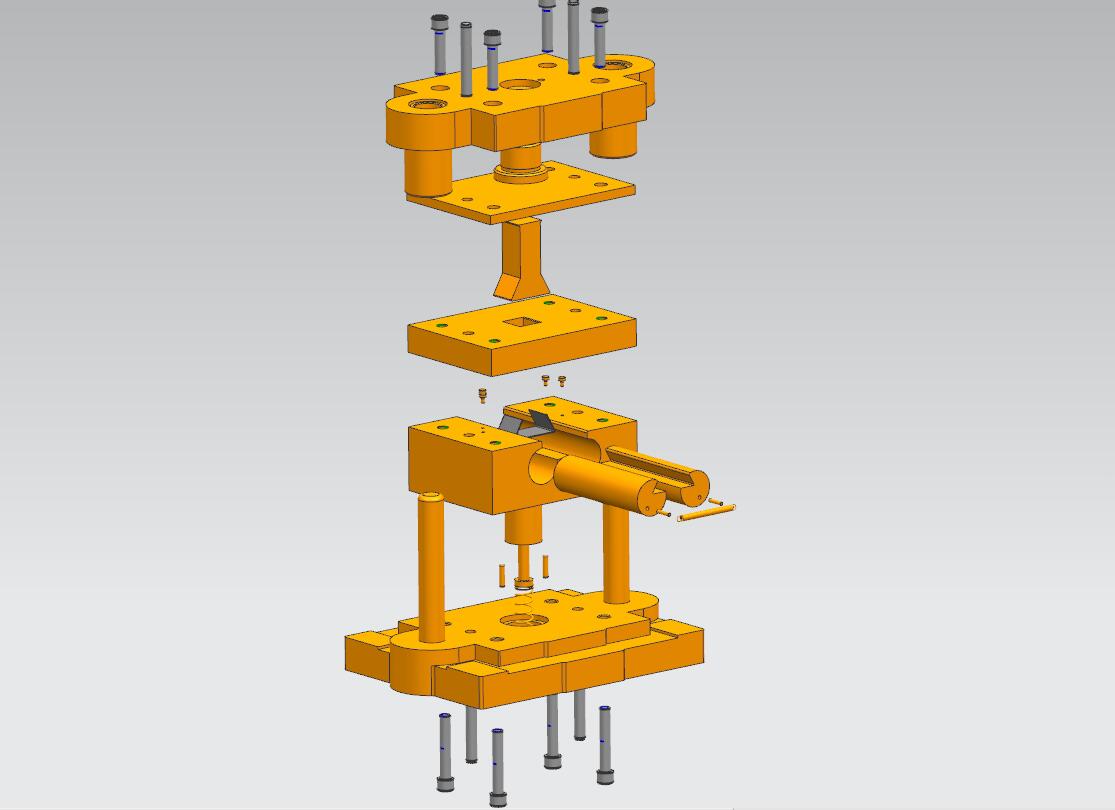

| 35 | 爆炸图.jpg | 42.55K |
| 36 | 装配图.jpg | 50.06K |
此图纸下载需要90金币
立即下载
发布者
机械师
创作: 1295
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt
文件大小：6.6M
所需金币：90
上传时间：2023-08-22 13:14:47
是否可编辑：可修改，包括参数
版本：STEP
标签
弯板
弯曲模具
模具
冲压
图纸简介

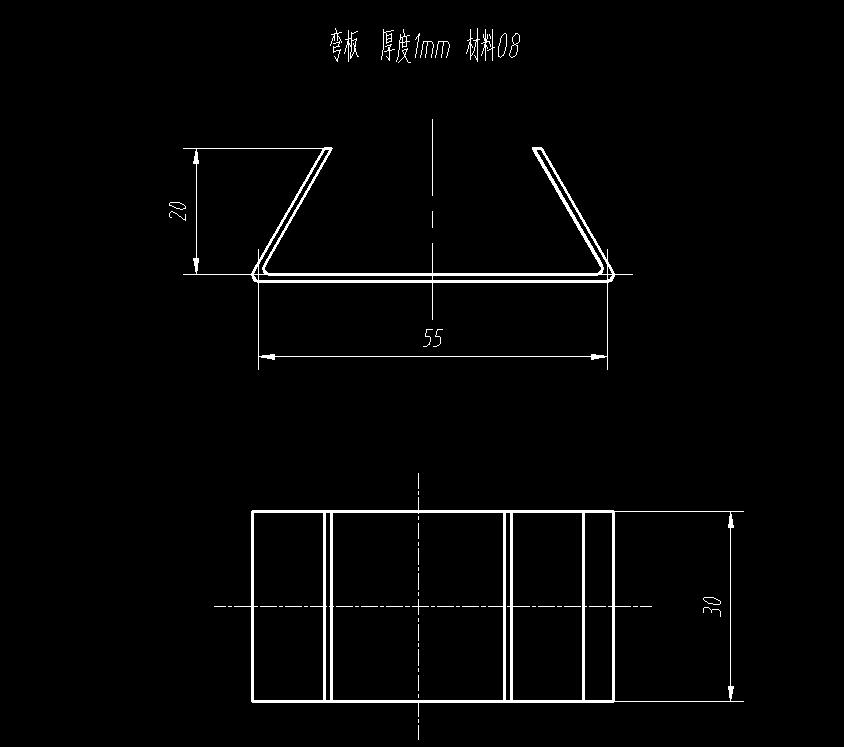

弯板弯曲模具（CAD图+UG三维+工作动画） 厚度1mm 材料08
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
