压板落料模+弯曲模2套（CAD图+SW三维）（ID:700897）

设备部件 / 模具类 / 压板落料模+弯曲模2套（CAD图+SW三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16927704431490.rar	15.50M
2	弯曲模图纸.dwg	246.22K
3	落料模.dwg	229.38K
4	J057--HN262-A.STEP	1.29M
5	10_上模座.SLDPRT	134.47K
6	11_圆柱头卸料螺钉.SLDPRT	70.01K
7	12_凸模.SLDPRT	79.86K
8	13_压入式模柄A型.SLDPRT	83.38K
9	1_下模座.SLDPRT	170.12K
10	2_A型导柱.SLDPRT	60.30K
11	4_凹模.SLDPRT	98.29K
12	5_挡料销.SLDPRT	63.34K
13	6_卸料板.SLDPRT	90.94K
14	7_导套.SLDPRT	163.30K
15	8_凸模固定板.SLDPRT	102.92K
16	9_垫板.SLDPRT	71.42K
17	B18.3.1M-12x1.75x40HexSHCS--40CHX.sldprt	225.82K
18	B18.3.1M-12x1.75x55HexSHCS--36CHX.sldprt	208.90K
19	GB_CONNECTING_PIECE_PIN_DP12X50.sldprt	126.06K
20	GB_CONNECTING_PIECE_PIN_DP12X60.sldprt	125.69K
21	J057--HN262-A.SLDASM	409.57K
22	工件1.SLDPRT	54.82K
23	橡胶.SLDPRT	109.86K
24	三维装配图.jpg	46.71K

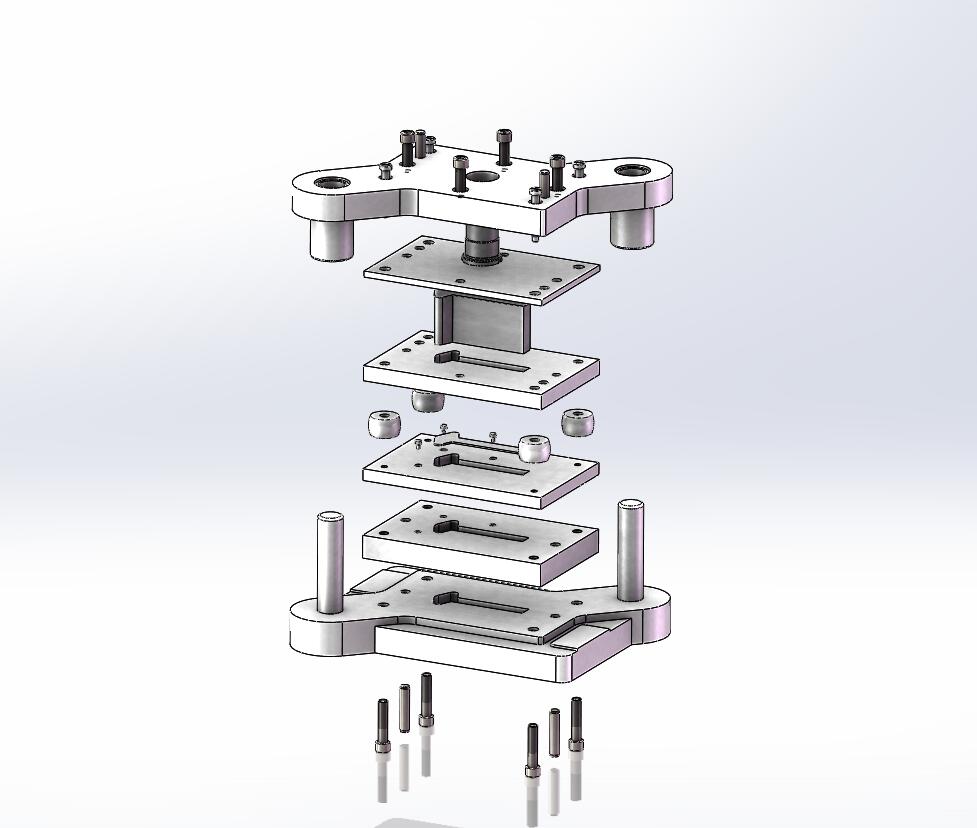

25	爆炸图.jpg	47.40K
26	J057--HN262-B.STEP	6.75M
27	11_压入式模柄B型.SLDPRT	77.17K
28	13_弯曲凸模.SLDPRT	56.60K
29	15_转轴凹模.SLDPRT	107.17K
30	17_挡销.SLDPRT	56.60K
31	18_橡胶.SLDPRT	93.47K
32	19_固定套.SLDPRT	61.41K
33	1_下模座.SLDPRT	139.50K
34	20_顶杆.SLDPRT	50.62K
35	2_A型导柱.SLDPRT	57.06K
36	4_凹模板.SLDPRT	146.04K
37	5_固定挡料销A型.SLDPRT	66.02K
38	6_导套.SLDPRT	157.75K
39	7_凸模固定板.SLDPRT	92.05K
40	8_上垫板.SLDPRT	63.65K
41	9_上模座.SLDPRT	111.42K
42	B18.3.1M-12x1.75x50HexSHCS--50CHX.sldprt	228.02K
43	B18.3.1M-12x1.75x70HexSHCS--36CHX.sldprt	201.07K
44	GB_CONNECTING_PIECE_PIN_DP12X55.sldprt	129.35K
45	GB_CONNECTING_PIECE_PIN_DP12X70.sldprt	124.14K
46	J057--HN262-B.SLDASM	4.15M
47	_model1.SLDPRT	4.84M
48	工件.SLDPRT	106.88K
49	三维装配图.jpg	42.20K

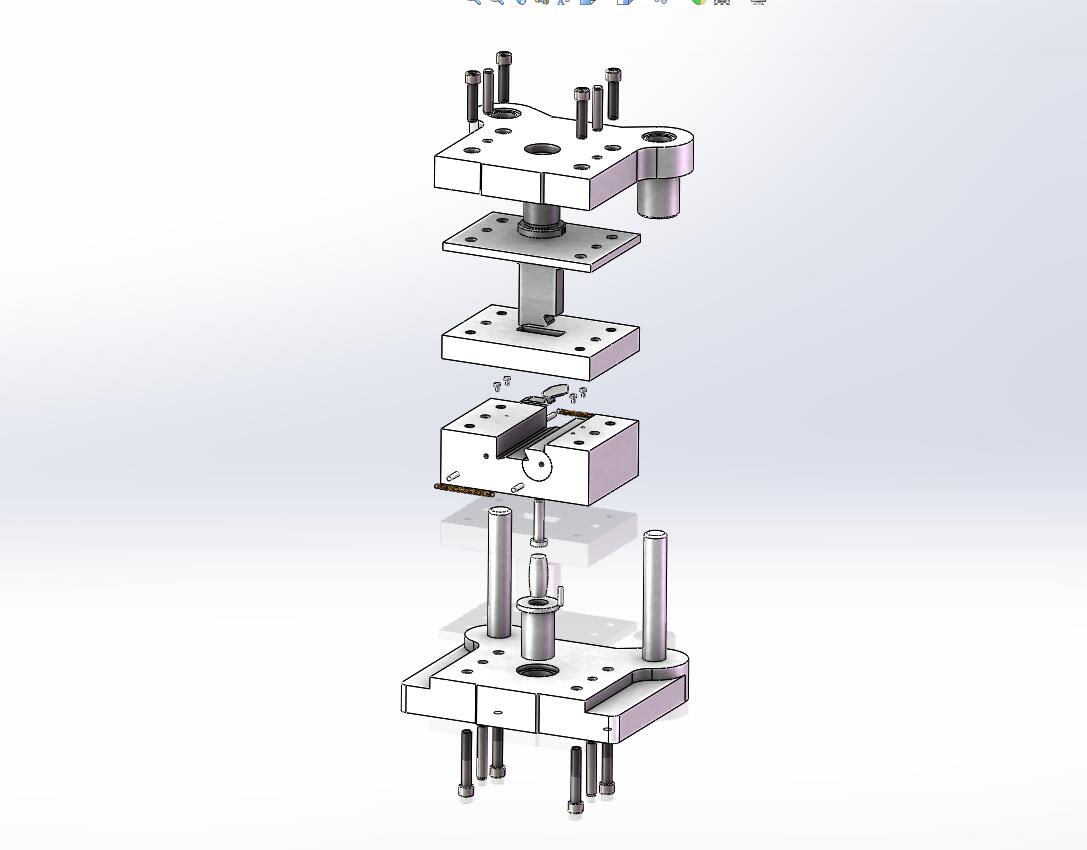

50	爆炸图.jpg	42.71K
51	展开图.jpg	18.83K
52	工件三维.jpg	24.94K

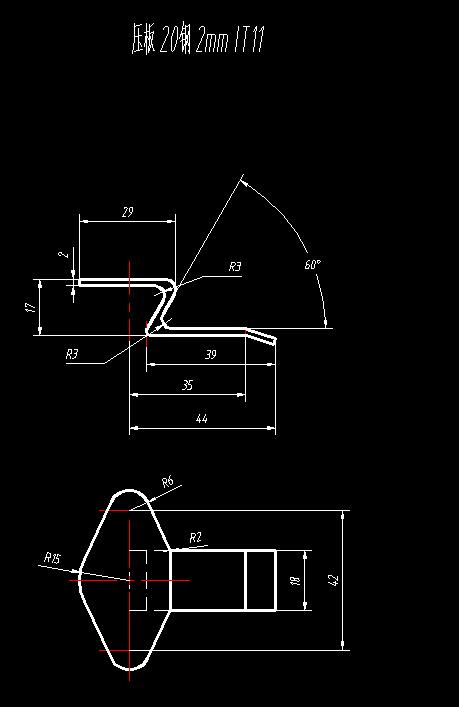

53	工件图.jpg	19.19K
54	工件展开.jpg	20.55K

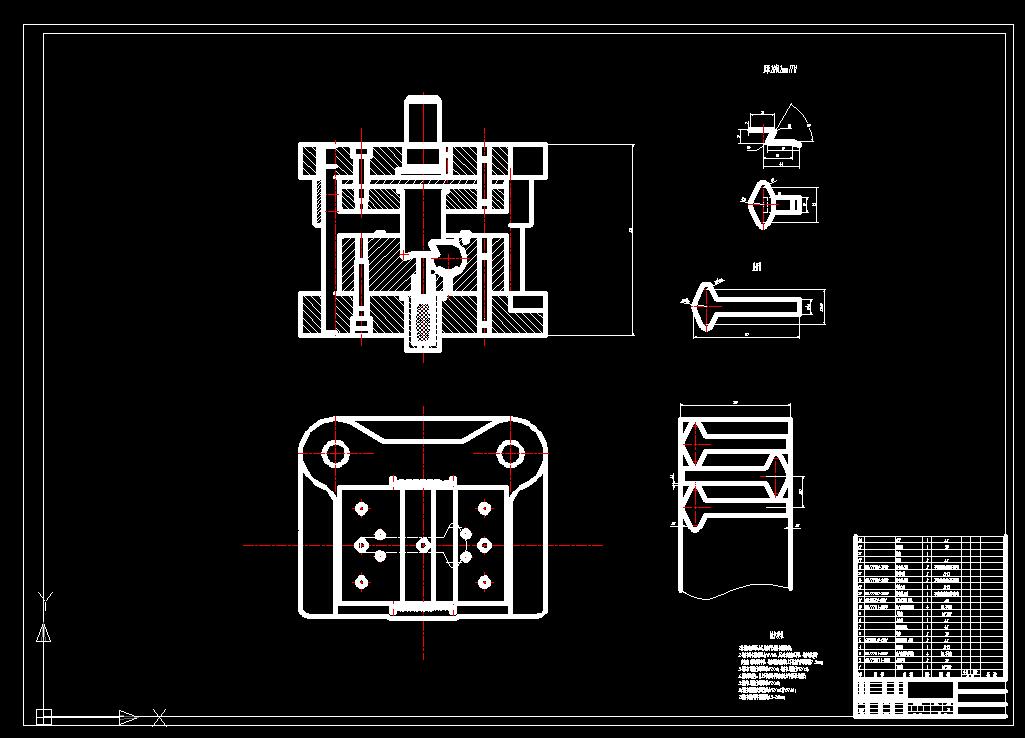

55	弯曲模装配图.jpg	74.29K

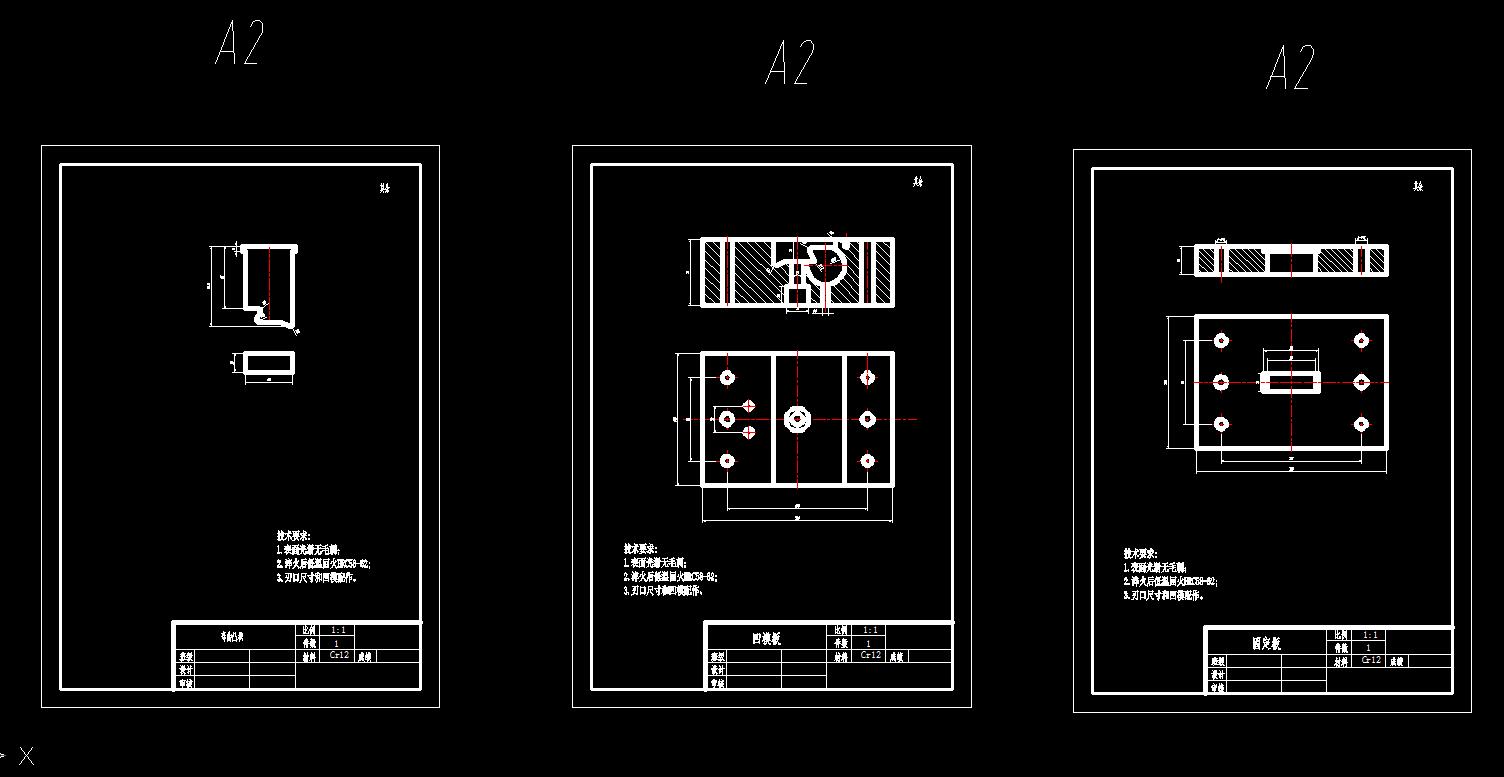

56	弯曲模零件图.jpg	73.13K

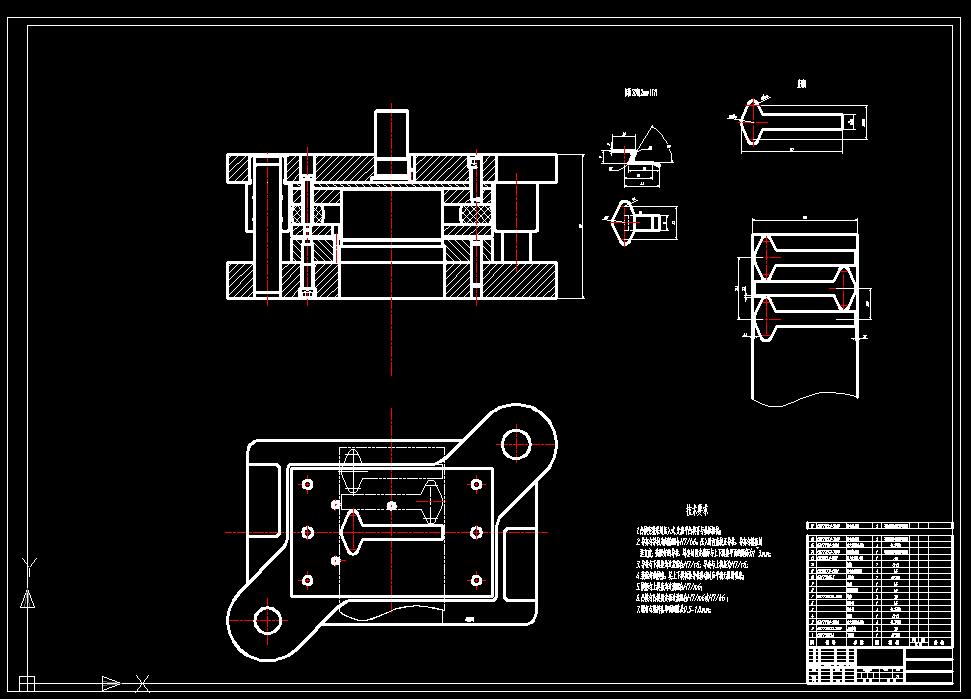

57	落料模装配图.jpg	75.34K

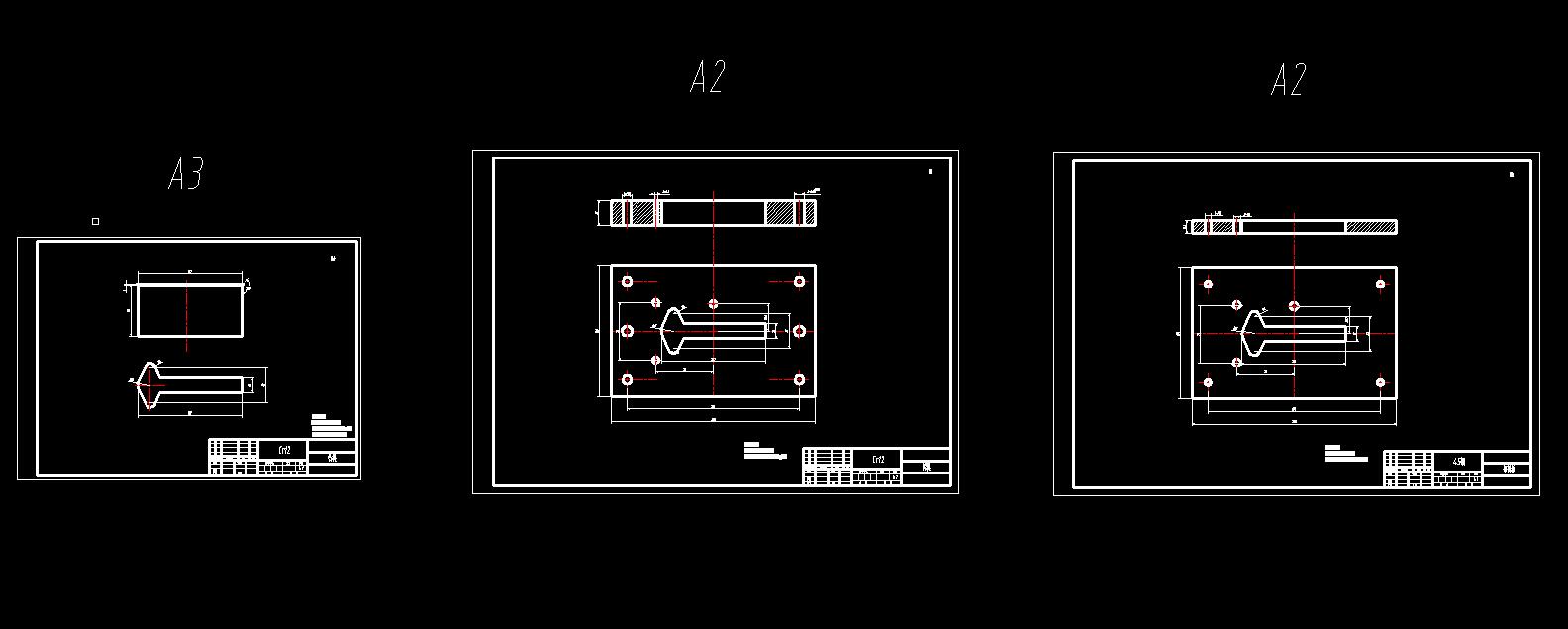

58	落料模零件.jpg	52.81K

此图纸下载需要150金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,step,sldprt,sldasm

文件大小：15.87M

所需金币：150

上传时间：2023-08-23 14:00:50

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2015

标签

压板

落料模

弯曲模

冲压

模具

图纸简介

压板落料模+弯曲模2套（CAD图+SW三维） 20钢2mm IT12 该套图纸共有两套，分别冲孔落料和弯曲两个工序，图纸包含CAD图和SW三维图，另附STP通用格式，图纸部件齐全，制图规范。 1、选用滑动导向后侧导柱160×160标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6，导柱与下模座配合H7/n6
