垫圈冲孔落料模(CAD图+UG三维)（ID:704355）

查找相似图纸

设备部件 / 模具类 / 垫圈冲孔落料模(CAD图+UG三维)

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	-图纸总.dwg	171.95K
2	16930180148545.rar	2.21M
3	J065--GHJ162.stp	955.65K
4	1.log	6.04K
5	10_aomo.prt	234.00K
6	11_daotao.prt	175.50K
7	12_S_gudingban.prt	249.50K
8	13_S_dianban.prt	181.00K
9	14_S_mozuo.prt	410.00K
10	16_CK_tumo.prt	215.00K
11	1_X_mozuo.prt	458.50K
12	20_mobin.prt	211.50K
13	21_dagan.prt	177.00K
14	23_tuijianqi.prt	187.00K
15	2_daozu.prt	142.00K
16	3_xieliao_LD.prt	183.50K
17	4_X_dianban.prt	153.00K
18	5_X_gudingban.prt	181.50K
19	6_tuaomo.prt	203.50K
20	8_xieliaoban.prt	216.50K
21	9_daoliaoxiao.prt	144.00K
22	dinggan.prt	141.00K
23	GB-T119.1-200010x70.prt	211.50K
24	GB-T70.1-2000M10x25.prt	296.50K
25	GB-T70.1-2000M10x60.prt	306.50K
26	GB-T70.1-2000M10x70.prt	307.00K
27	gongjian.prt	140.50K
28	J065--GHJ162.prt	392.50K
29	tanhuang.prt	370.50K
30	tumo.prt	168.00K

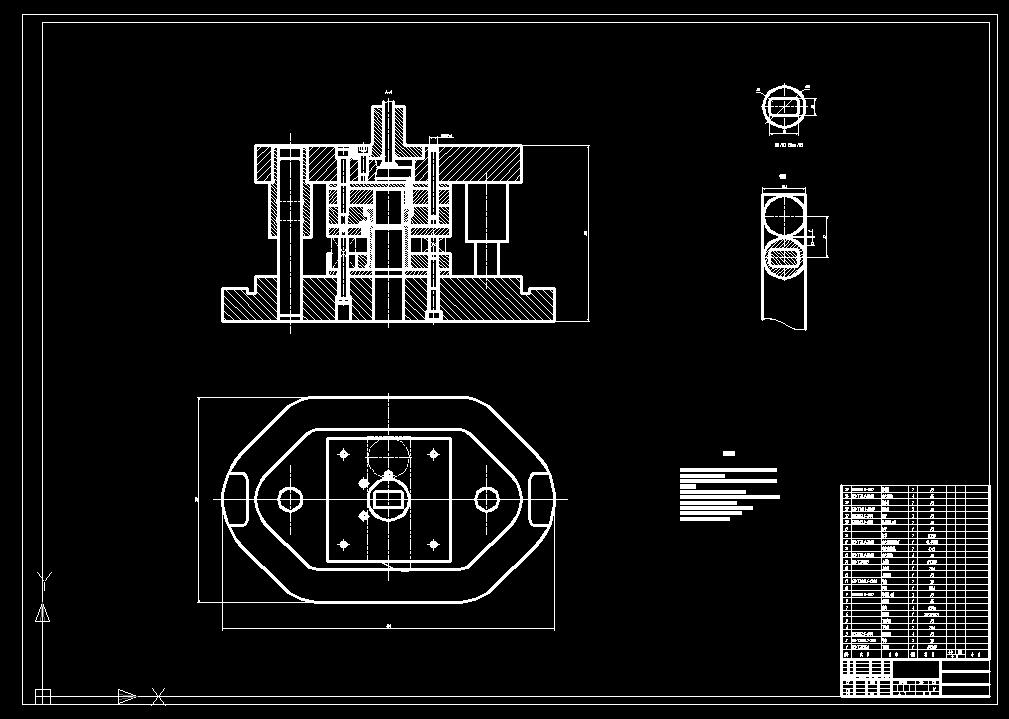

31	CAD装配图.jpg	72.13K

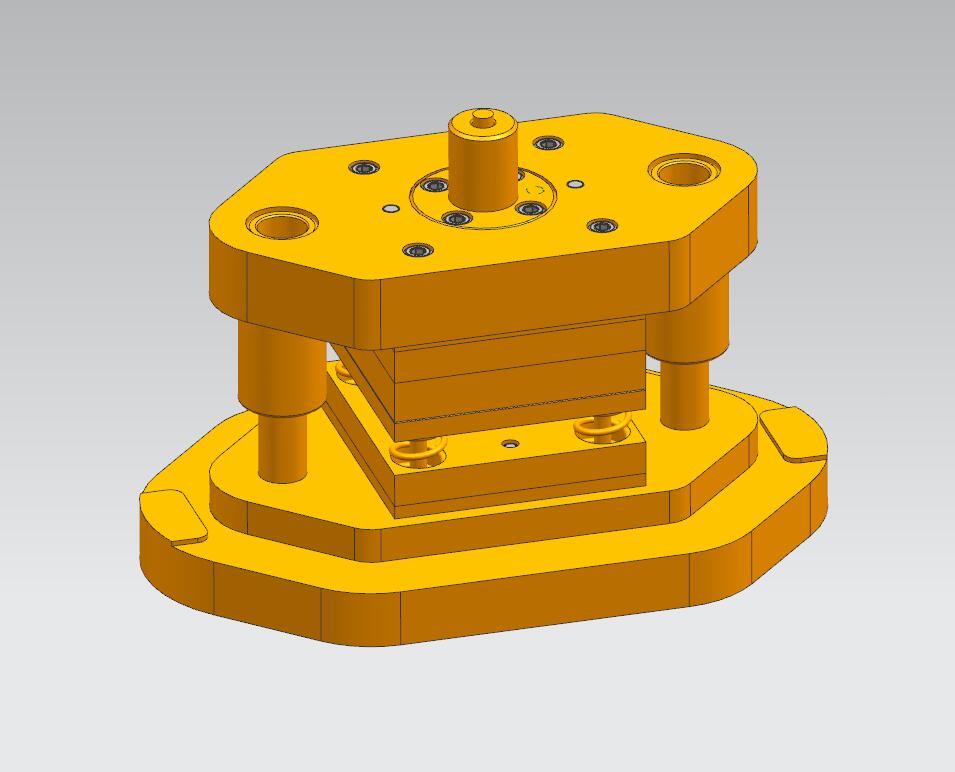

32	三维装配图.jpg	43.83K

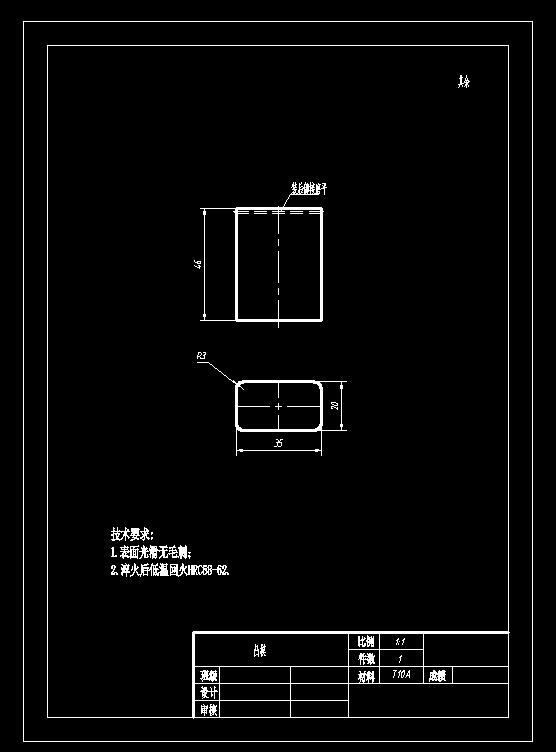

33	凸模.jpg	21.56K

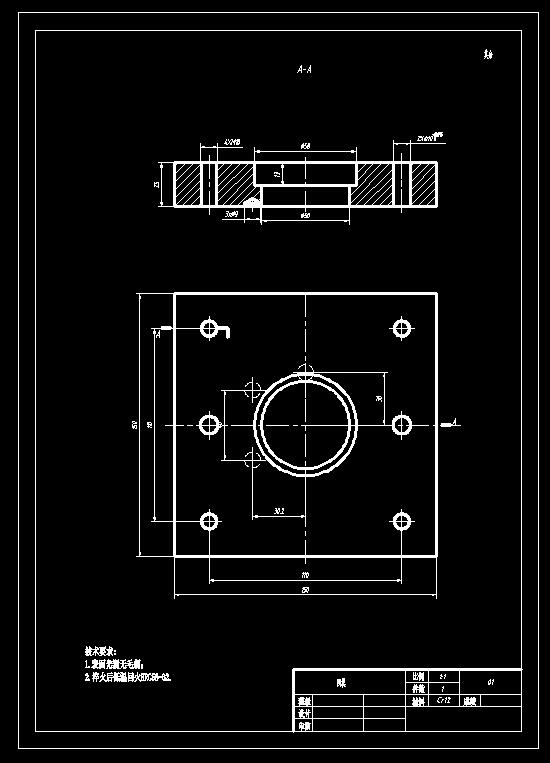

34	凹模.jpg	28.43K

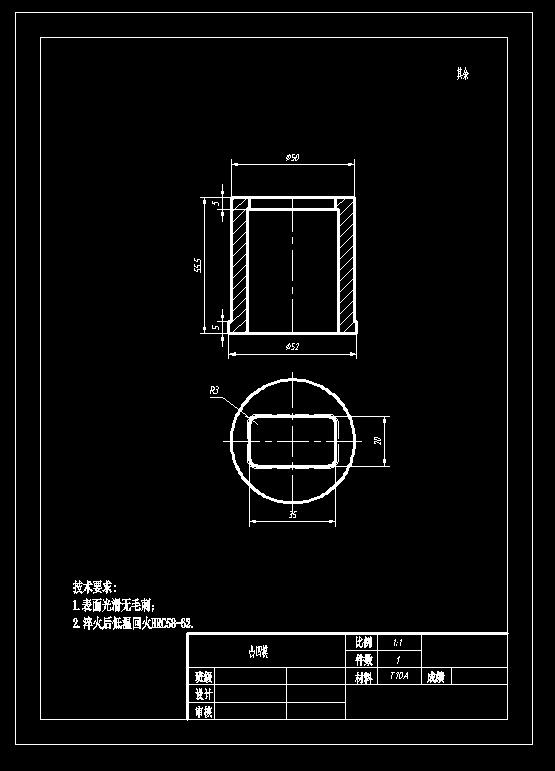

35	凹模板.jpg	33.99K
36	工件三维.jpg	16.94K

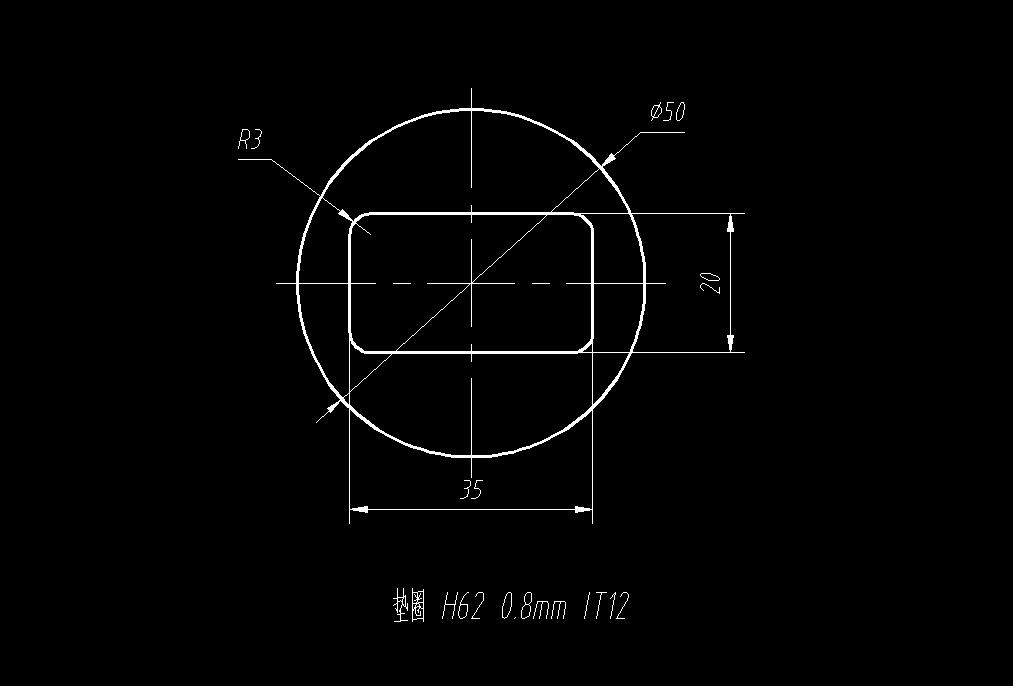

37	工件图.jpg	23.73K

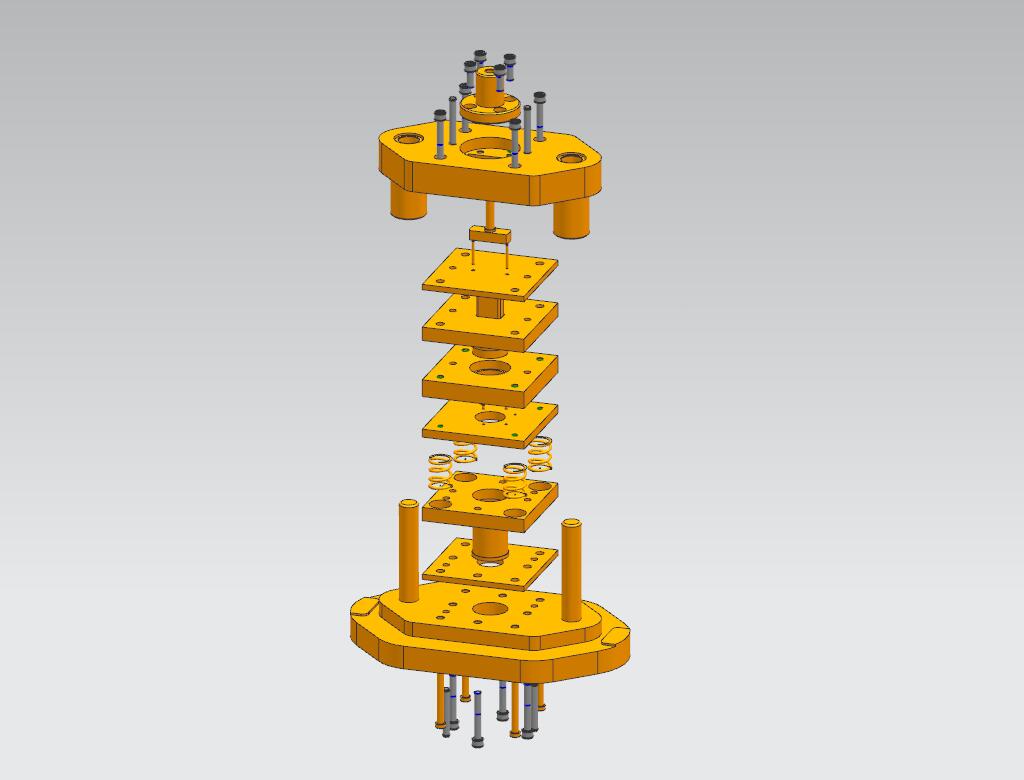

38	爆炸图.jpg	36.14K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1305

粉丝: 68

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：704355

图纸格式：dwg,stp,prt

文件大小：2.26M

所需金币：80

上传时间：2023-08-26 10:46:56

是否可编辑：可修改，包括参数

软件版本：UG 8.0

标签

垫圈

落料模

冲压

模具

图纸简介

垫圈冲孔落料模(CAD图+UG三维) H62 0.8mm IT12 1.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切削、油污、着色剂和灰尘等; 2.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查; 3.装配过程中零件不允许磕、碰、划伤和锈蚀; 4.螺钉、螺杆和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏; 5.采用J23-35型号的压力机，模具闭合高度为205mm. 6.压力机工作台尺寸为260*300，厚度为50; 7.凸模与卸料板的间隙值取0.25。
