转子级进模设计（CAD图+UG三维）（ID:704361）

查找相似图纸

设备部件 / 模具类 / 转子级进模设计（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	J067--HN302.stp	3.62M
2	图纸.dwg	527.22K
3	10_daozhexiao.prt	137.00K
4	11_bobin.prt	177.00K
5	14_DYK_tumo.prt	130.50K
6	15_CDZK_tumo.prt	133.50K
7	16_daozu.prt	142.50K
8	19_daoliaoban.prt	239.00K
9	1_X_mozuo.prt	1.05M
10	22_daotao.prt	169.00K
11	23_xieliao_LD.prt	183.50K
12	2_aomo.prt	5.09M
13	3_xieliaoban.prt	1.03M
14	4_QD_tumo.prt	133.50K
15	5_tumo_GDB.prt	1.23M
16	6_dianban.prt	154.00K
17	8_S_mozuo.prt	360.50K
18	9_QFL_tumo.prt	153.50K
19	GB-T119.1-200010x20.prt	210.50K
20	GB-T119.1-200010x60.prt	210.50K
21	GB-T70.1-2000M10x20.prt	296.50K
22	GB-T70.1-2000M10x50.prt	296.50K
23	gongjian.prt	596.00K
24	J067--HN302.prt	712.00K
25	tanhuang.prt	330.50K
26	CAD装配图.jpg	104.72K
27	三维装配图.jpg	43.34K

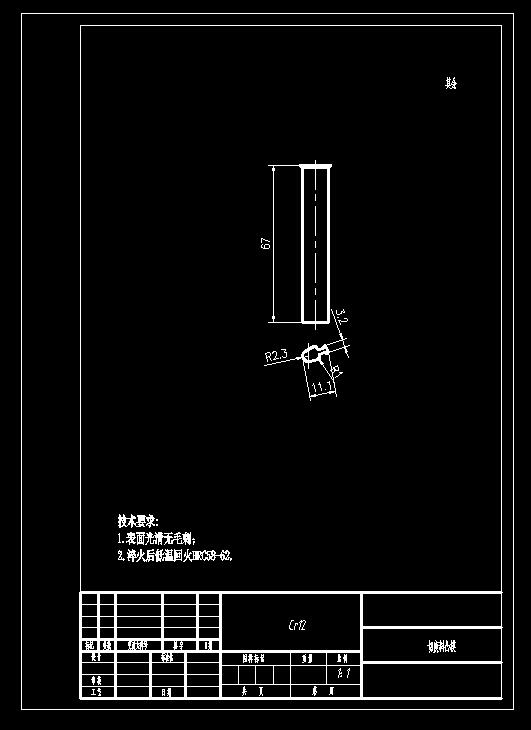

28	凸模.jpg	24.15K

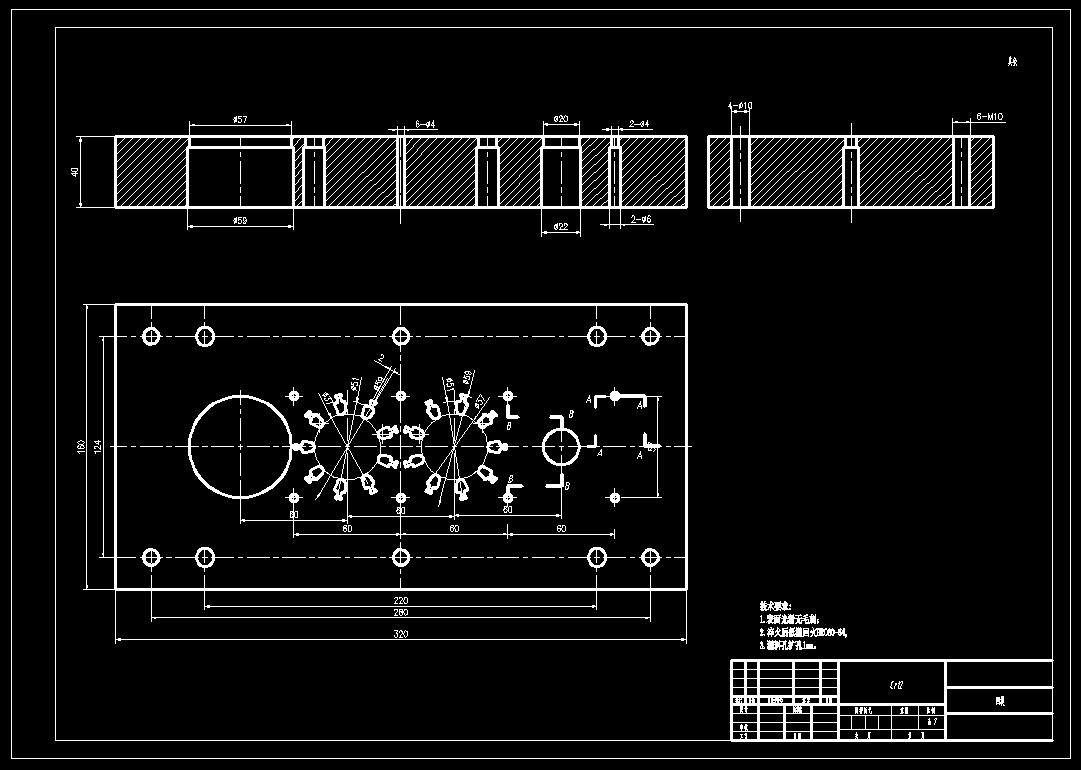

29	凹模.jpg	84.69K
30	卸料板.jpg	68.24K
31	工件三维.jpg	36.27K

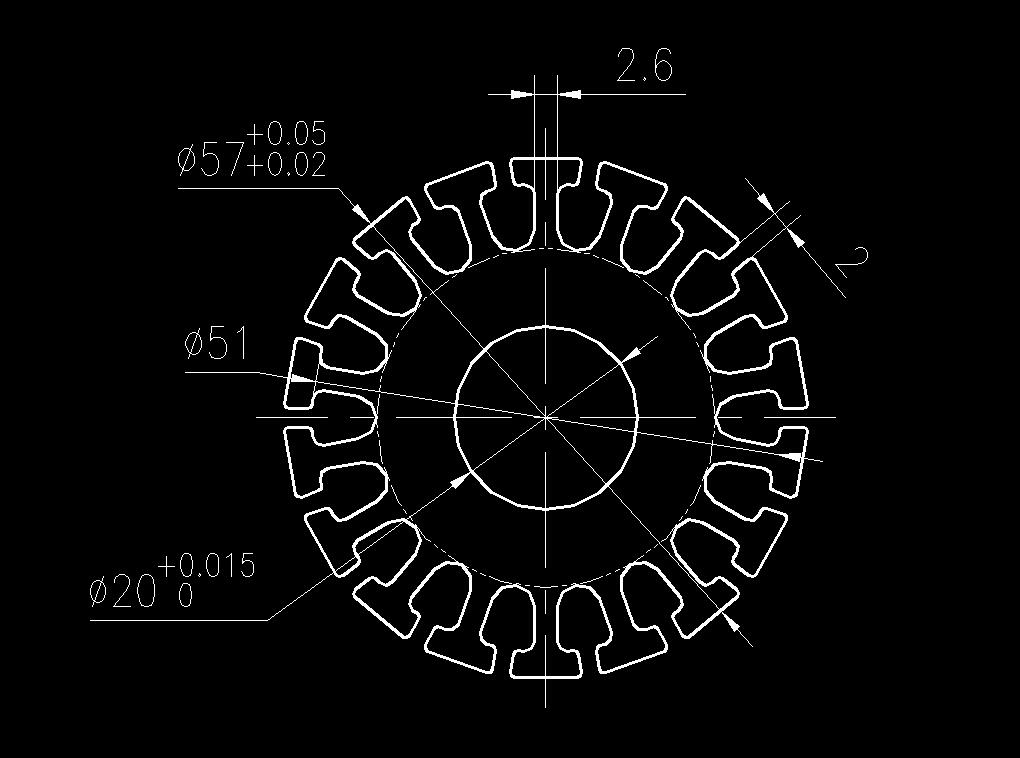

32	工件图.jpg	59.90K

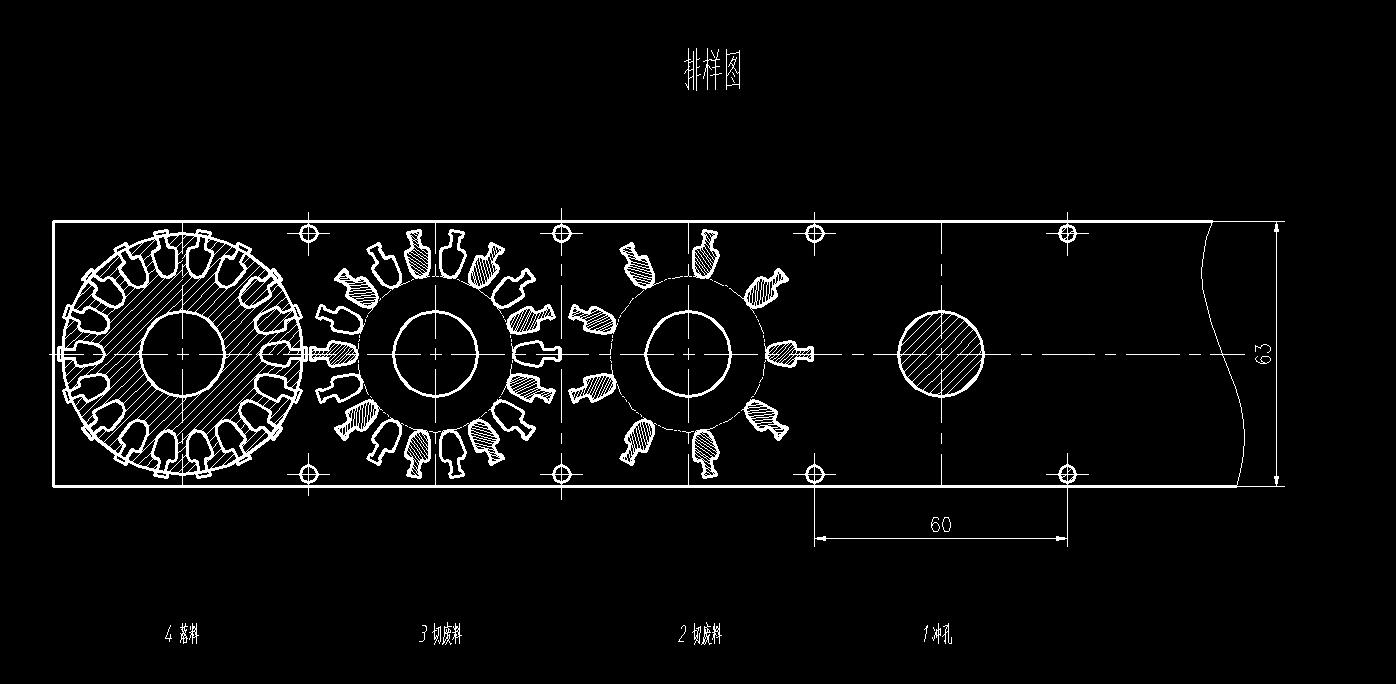

33	排样图.jpg	78.09K

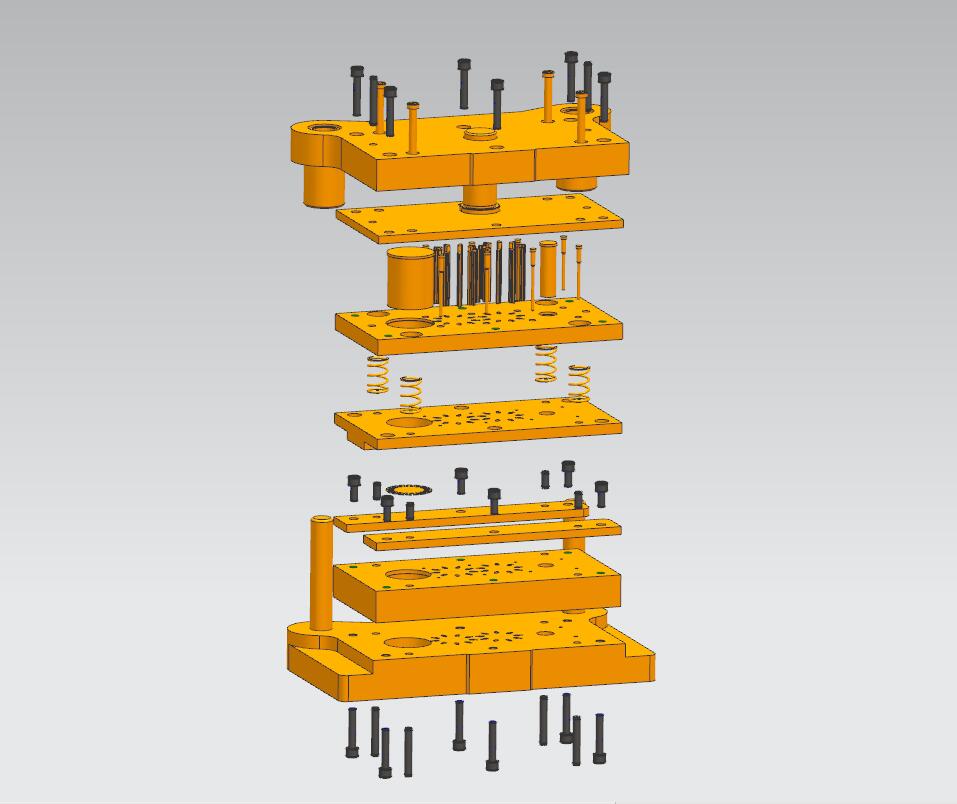

34	爆炸图.jpg	49.59K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1305

粉丝: 68

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：704361

图纸格式：stp,dwg,prt

文件大小：4.62M

所需金币：120

上传时间：2023-08-26 10:51:56

是否可编辑：可修改，包括参数

软件版本：UG 8.0

标签

转子

级进模

模具

冲压

图纸简介

转子级进模设计（CAD图+UG三维）硅钢片 0.5mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
