焊片冲孔落料复合模（CAD图+Proe三维）（ID:704409）

查找相似图纸

设备部件 / 模具类 / 焊片冲孔落料复合模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	16930197695895.rar	2.97M
2	asm0001_asm.stp	731.85K
3	图纸.dwg	284.34K
4	10_dianban.prt.1	108.92K
5	11_s_mozuo.prt.2	265.72K
6	13_tumo.prt.1	96.61K
7	14_mobin.prt.1	148.36K
8	16_xieliao_ld.prt.2	125.87K
9	17_xiangjiao.prt.2	139.95K
10	1_x_mozuo.prt.3	264.79K
11	20_dangliaoxiao.prt.1	113.99K
12	2_daozu.prt.1	96.43K
13	4x20.prt.1	74.85K
14	4_aomo.prt.1	121.12K
15	6x45.prt.2	86.00K
16	6x55.prt.1	73.96K
17	6_daoliaoban.prt.2	97.89K
18	7_xieliaoban.prt.1	124.67K
19	8_daotao.prt.1	231.87K
20	9_tumo_gdb.prt.2	155.75K
21	asm.asm.1	79.48K
22	asm0001.asm.9	138.88K
23	gb-t70_1-2000_m6x35.prt.1	124.44K
24	gb-t70_1-2000_m6x55.prt.1	121.95K
25	gongjian.prt.1	87.86K
26	sm.asm.2	117.06K
27	xm.asm.2	93.87K
28	CAD装配图.jpg	76.34K
29	三维装配图.jpg	28.74K

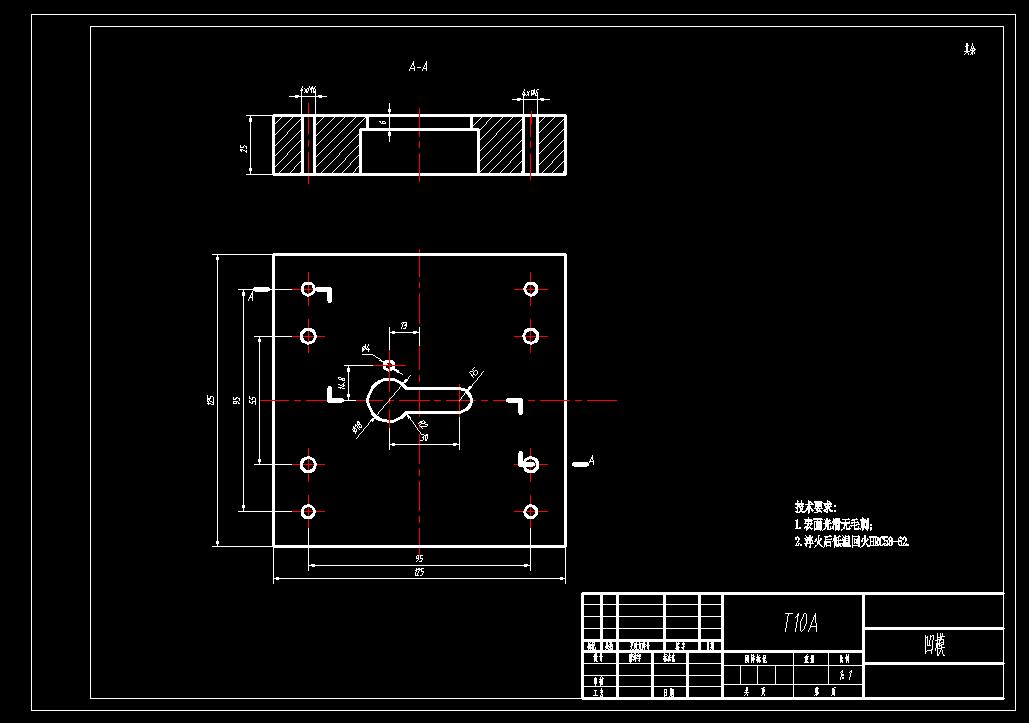

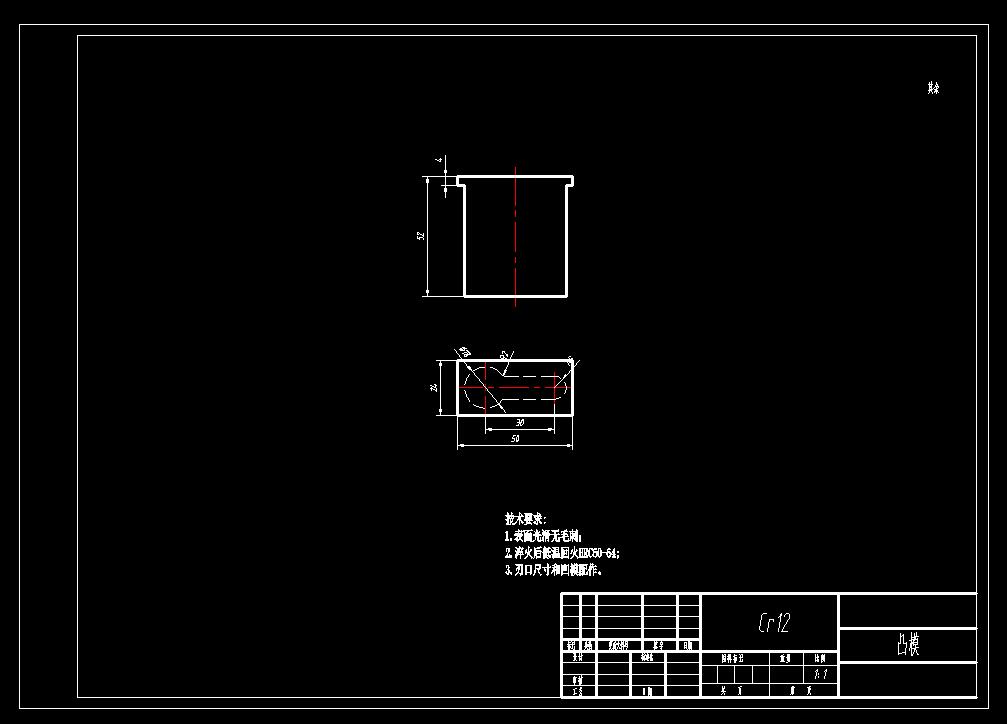

30	凸模.jpg	30.61K
31	凹模.jpg	47.25K
32	工件三维.jpg	15.45K

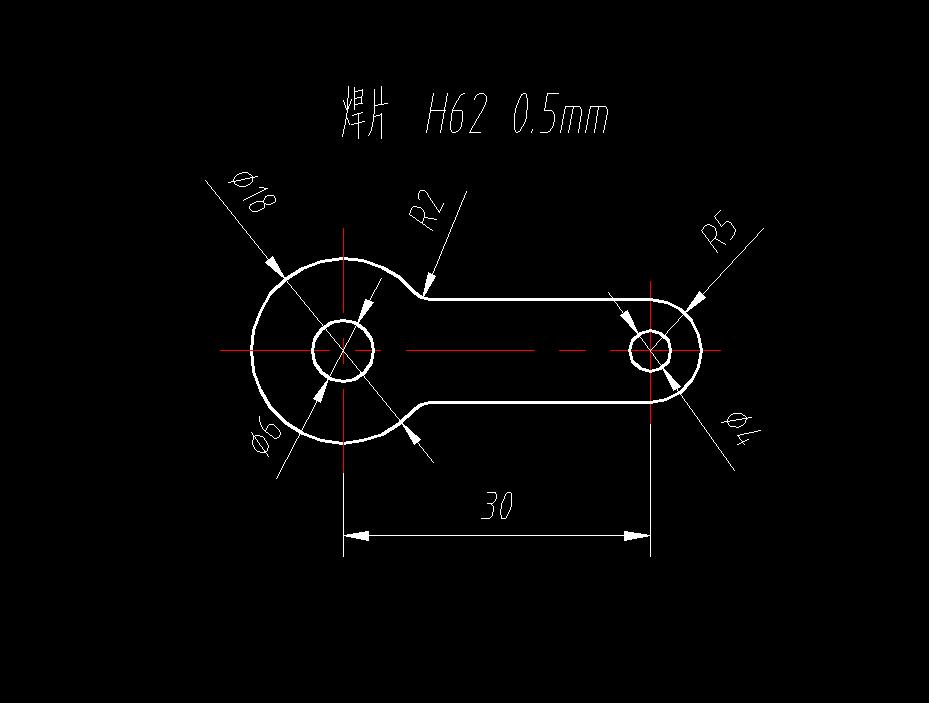

33	工件图.jpg	26.20K

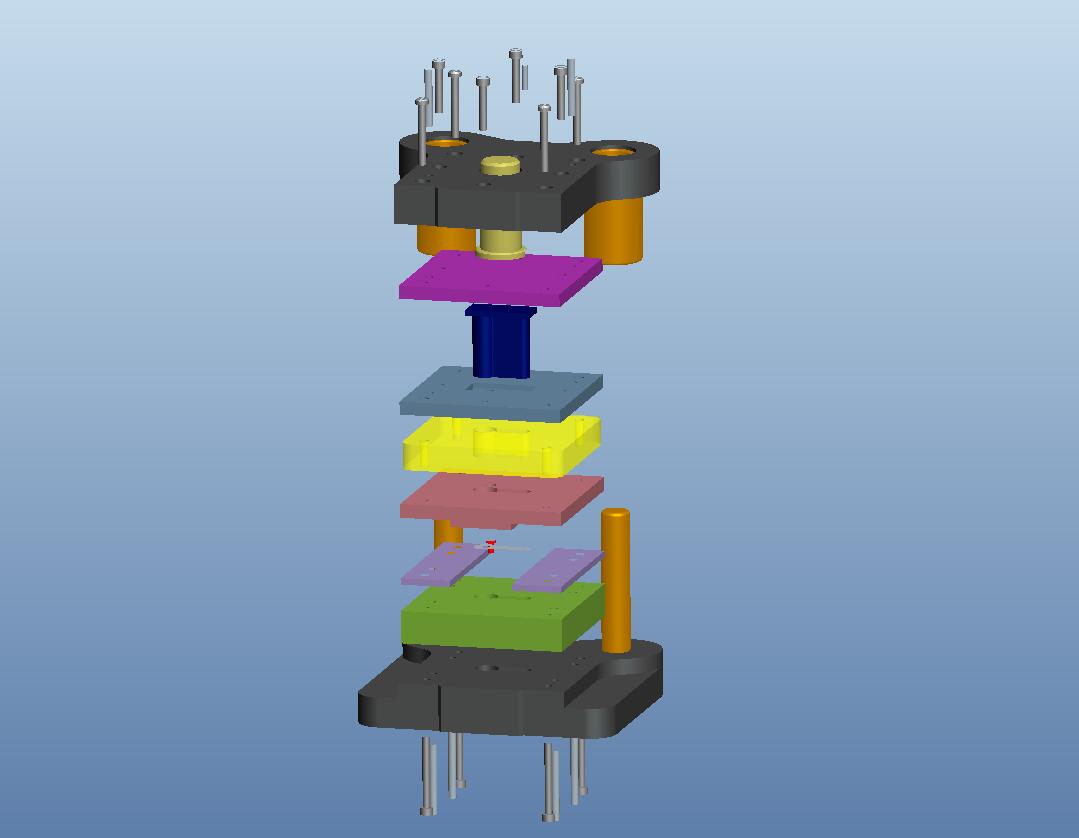

34	爆炸图.jpg	27.54K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1305

粉丝: 67

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：704409

图纸格式：stp,dwg,prt,asm

文件大小：3.04M

所需金币：80

上传时间：2023-08-26 11:16:12

是否可编辑：可修改，包括参数

软件版本：PROE 5.0

标签

焊片冲

复合模

模具

冲压

图纸简介

焊片冲孔落料复合模（CAD图+Proe三维） H62 0.5mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
