端盖切边模具（CAD图+Proe三维）（ID:704415）
0.png)

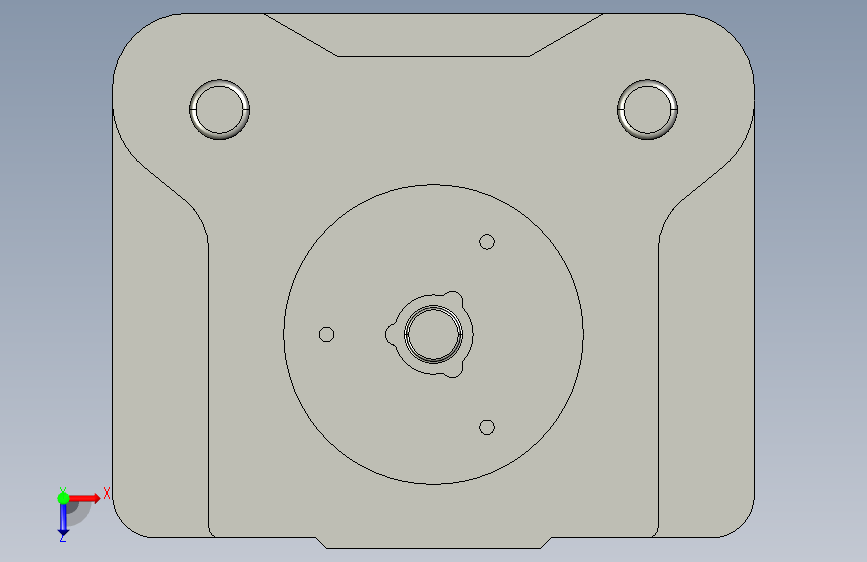

1.png)

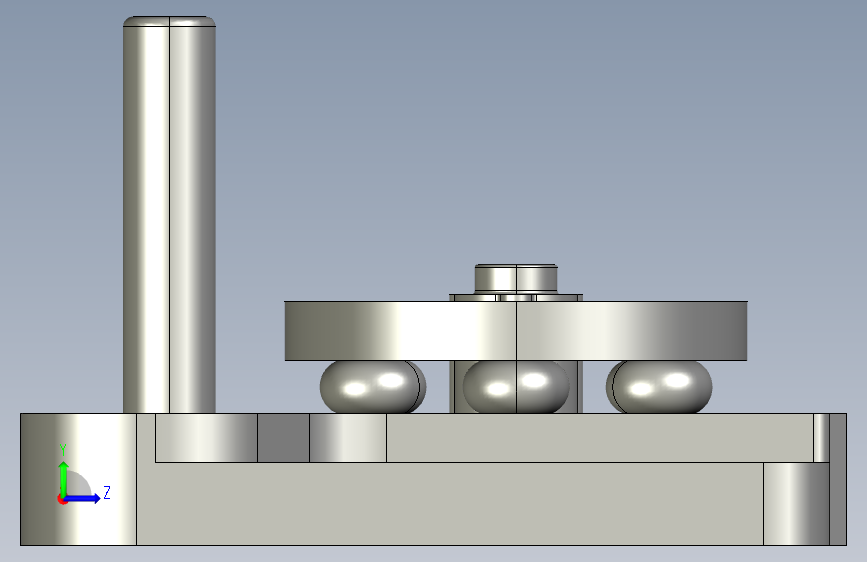

2.png)

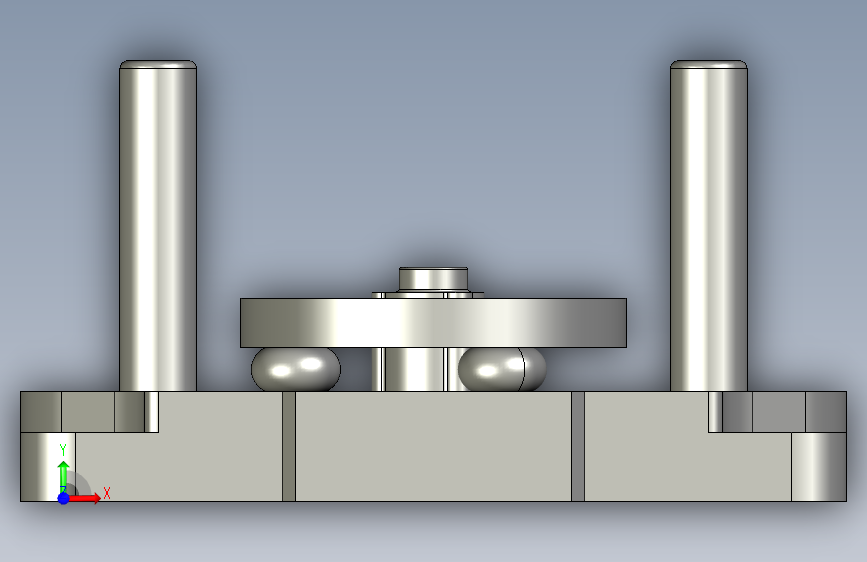

3.png)

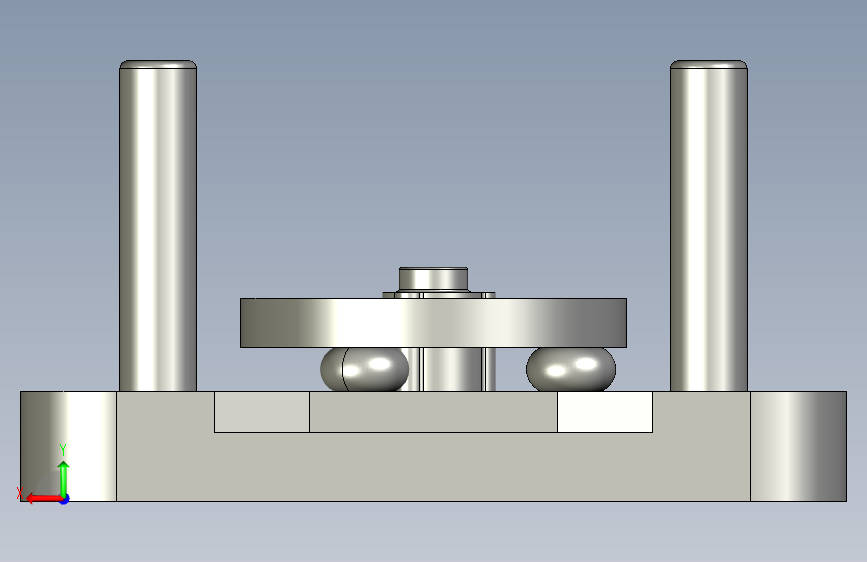

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16930199107282.rar | 2.82M |
| 2 | asm0001_asm.stp | 626.27K |
| 3 | 端盖切边模设计.dwg | 258.34K |
| 4 | 10x70.prt.1 | 83.53K |
| 5 | 10_mobin.prt.1 | 102.85K |
| 6 | 11_dagan.prt.1 | 91.16K |
| 7 | 1_x_mozuo.prt.1 | 267.14K |
| 8 | 28_daozu.prt.1 | 93.97K |
| 9 | 2_xieliao_ld.prt.1 | 115.56K |
| 10 | 3_tumo.prt.1 | 191.22K |
| 11 | 4x25.prt.1 | 80.69K |
| 12 | 4_xiangjiao.prt.1 | 115.98K |
| 13 | 5_xieliaoban.prt.1 | 110.86K |
| 14 | 6_aomo.prt.1 | 124.61K |
| 15 | 7_tuiliaokuai.prt.1 | 148.19K |
| 16 | 8_s_dianban.prt.1 | 103.44K |
| 17 | 9_s_mobn.prt.3 | 231.72K |
| 18 | asm0001.asm.2 | 76.61K |

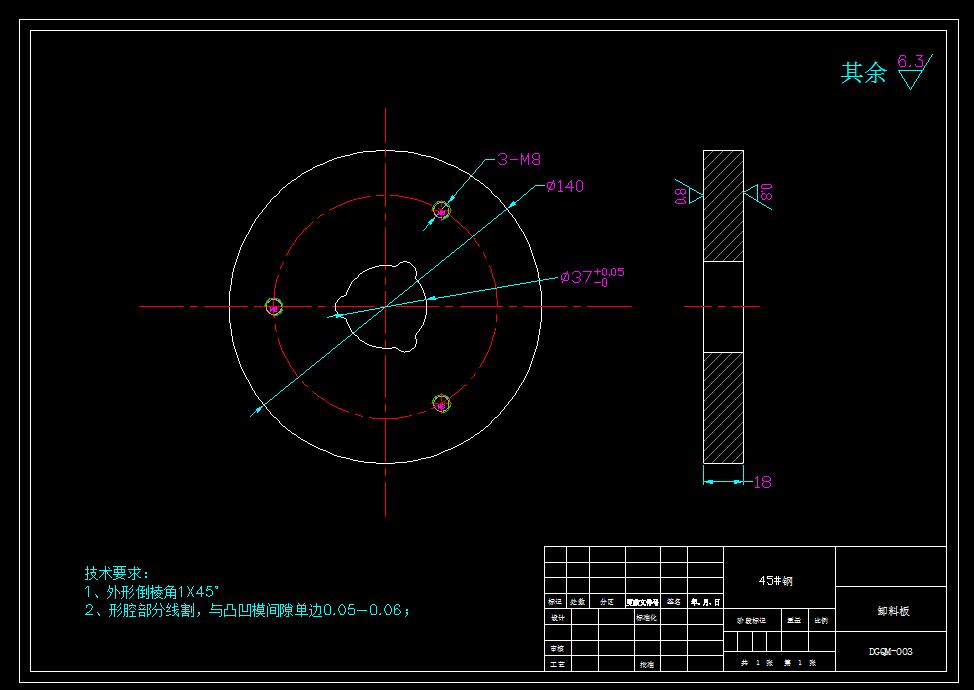

| 19 | daotao.prt.1 | 175.24K |
| 20 | gb-t70_1-2000_m10x70.prt.1 | 119.95K |
| 21 | gb-t70_1-2000_m4x25.prt.1 | 121.39K |

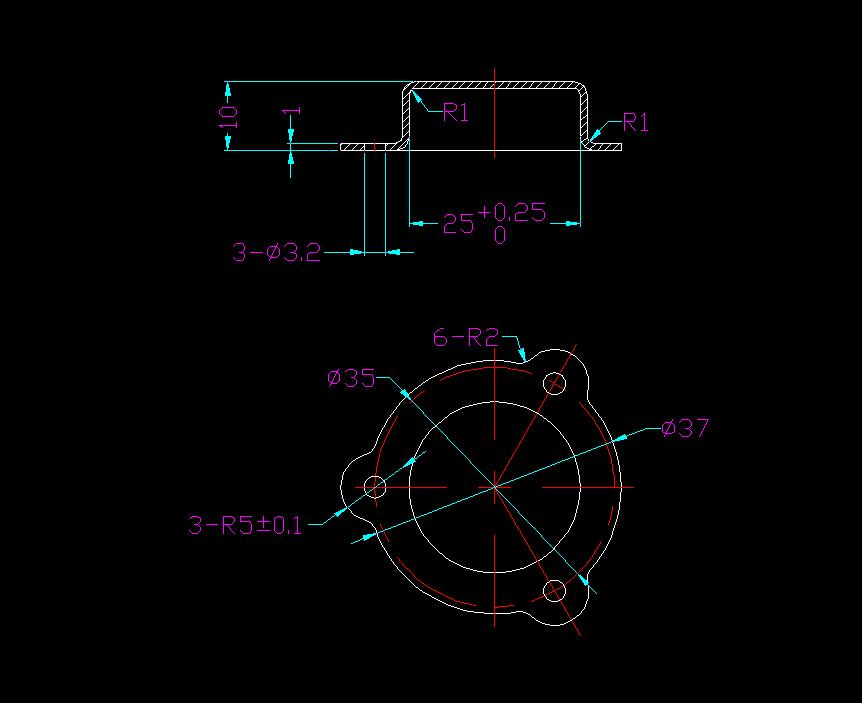

| 22 | gongjian.prt.1 | 228.42K |
| 23 | sm.asm.3 | 96.28K |

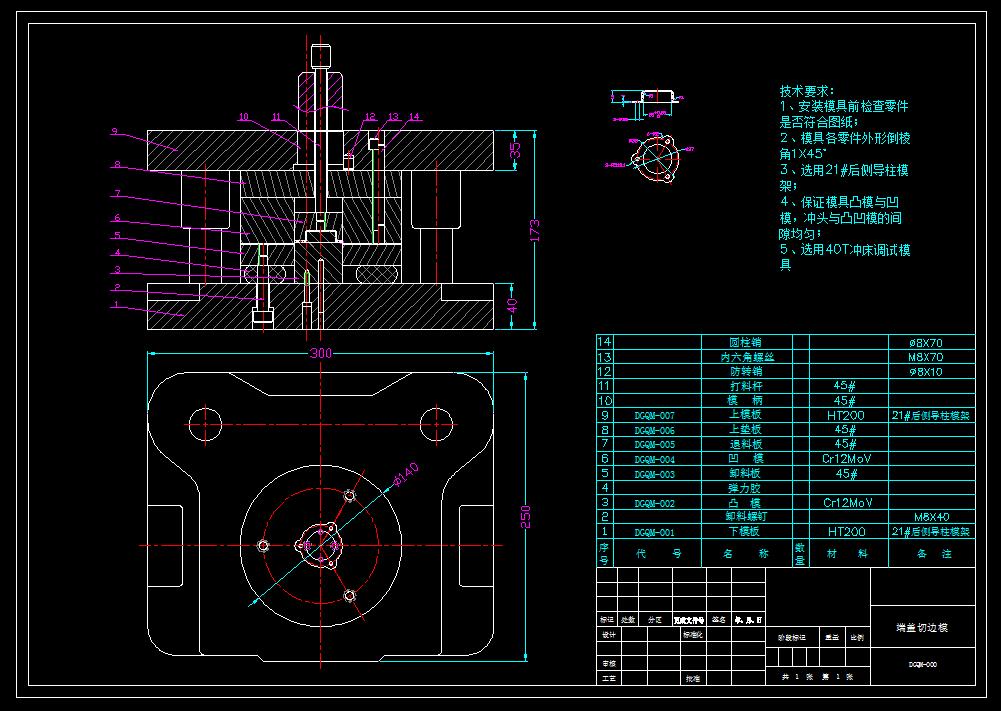

| 24 | xm.asm.4 | 103.59K |

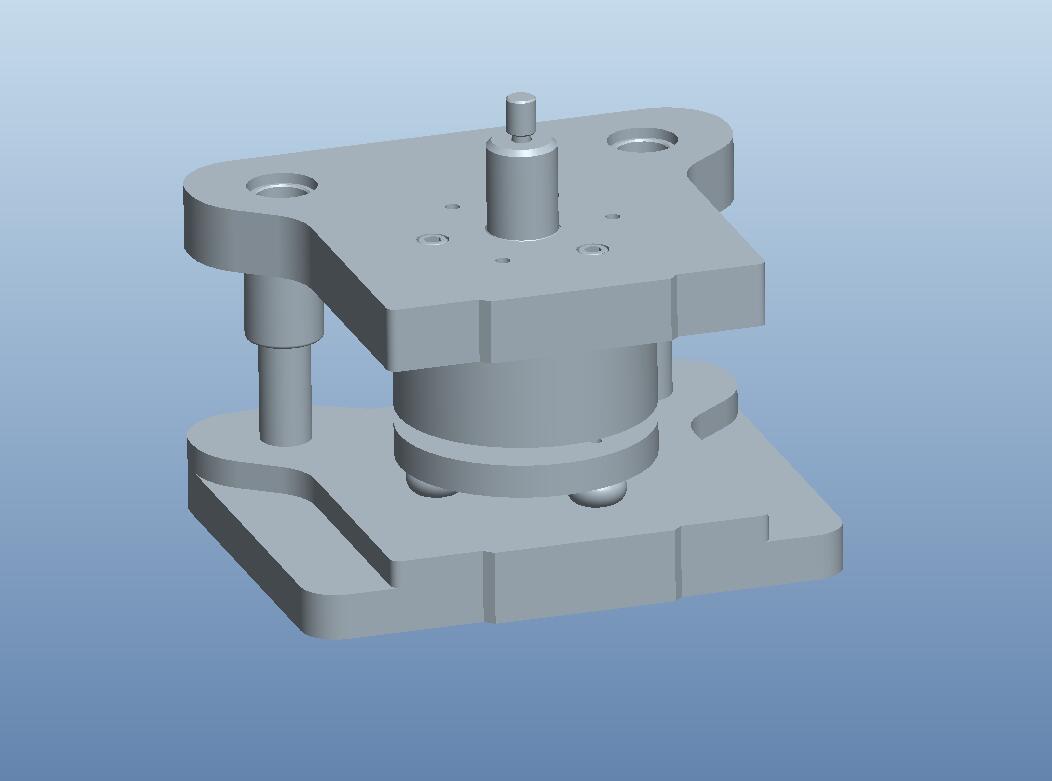

| 25 | CAD装配图.jpg | 106.94K |
| 26 | 三维装配图.jpg | 22.91K |
| 27 | 凸模.jpg | 29.21K |

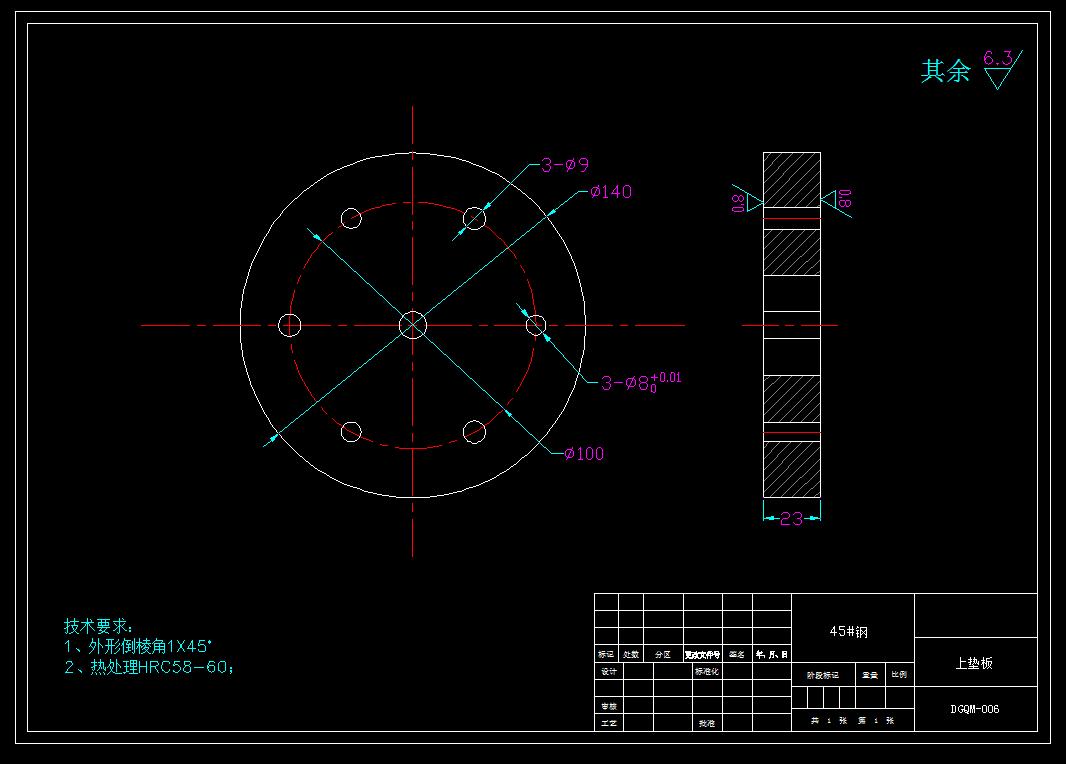

| 28 | 卸料板.jpg | 49.18K |
| 29 | 垫板.jpg | 57.51K |

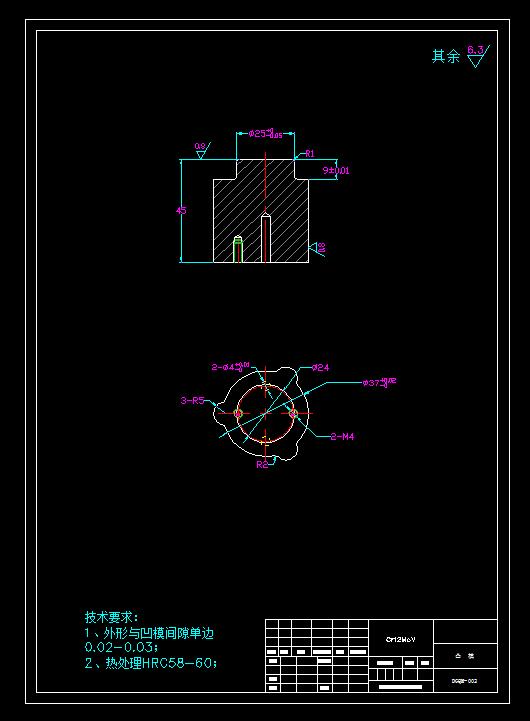

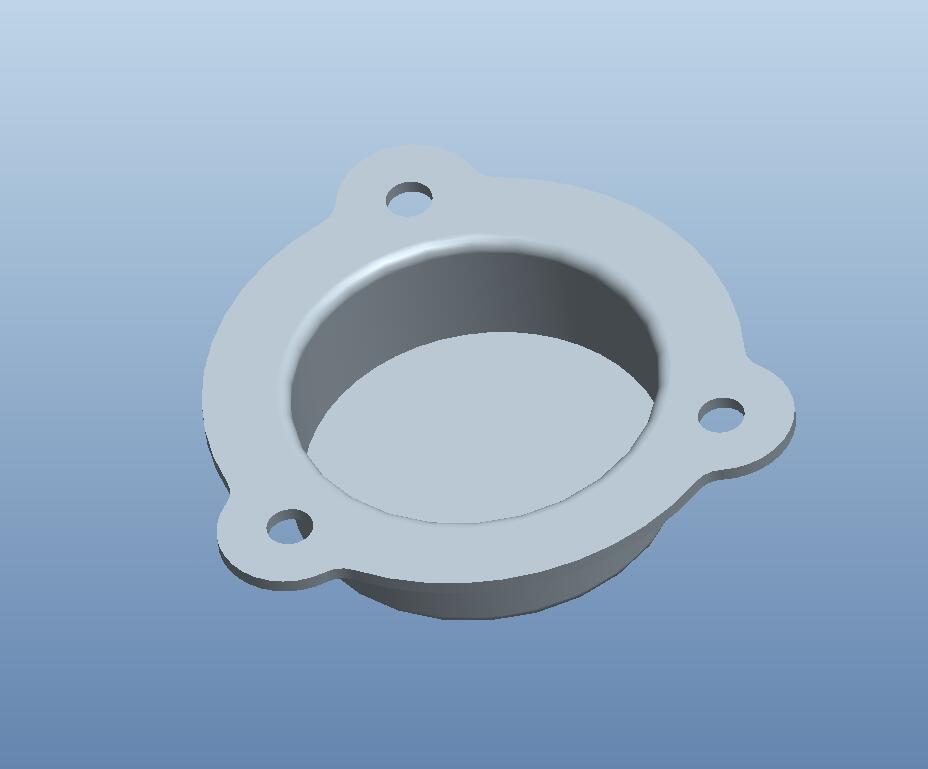

| 30 | 工件三维.jpg | 17.66K |
| 31 | 工件图.jpg | 30.97K |

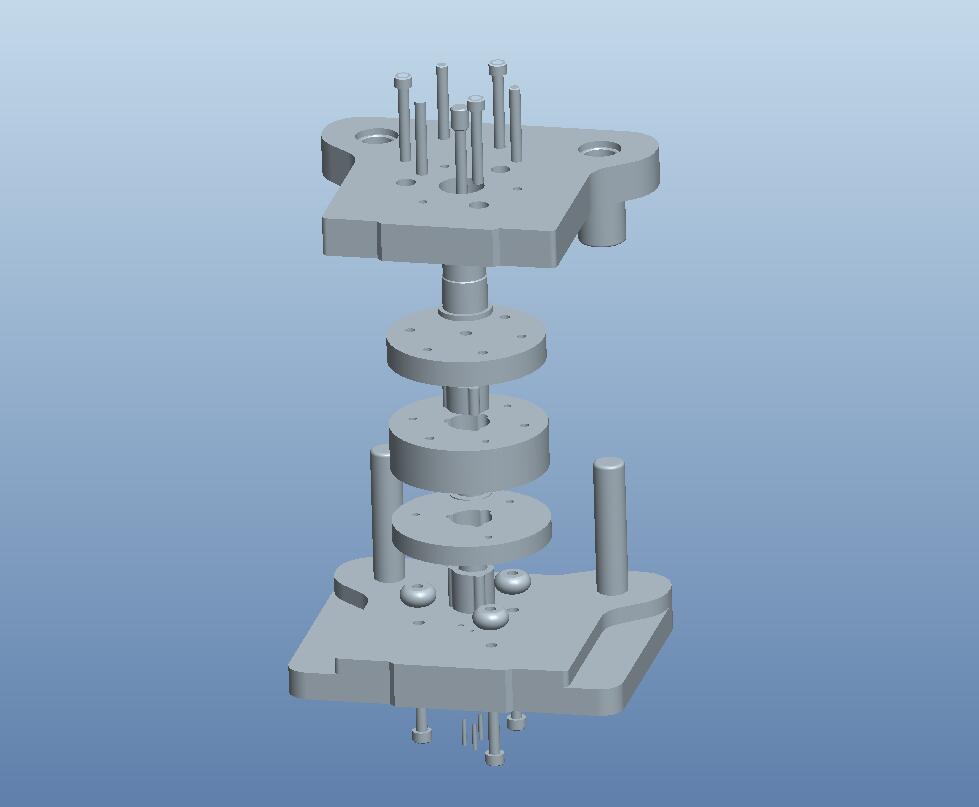

| 32 | 爆炸图.jpg | 23.57K |

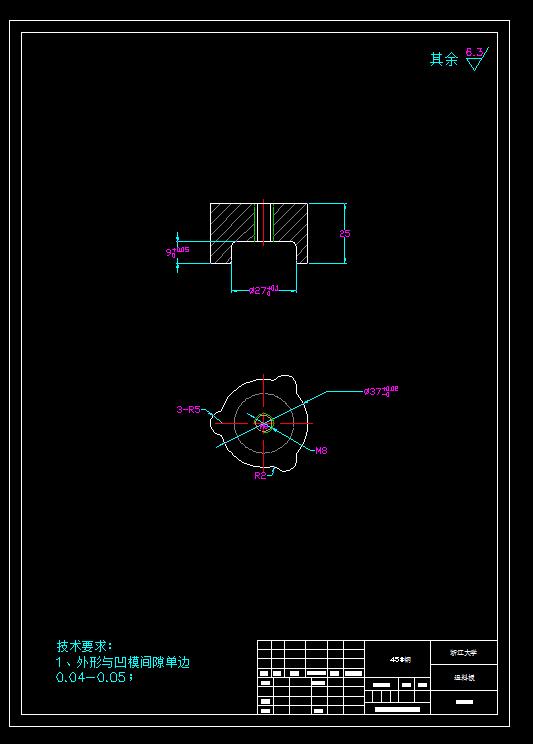

| 33 | 退料.jpg | 24.87K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1294
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt,asm
文件大小：2.89M
所需金币：80
上传时间：2023-08-26 11:18:33
是否可编辑：可修改，包括参数
版本：PROE
标签
端盖
切边模
模具
冲压
图纸简介
端盖切边模具（CAD图+Proe三维）
1、安装模具前检查零件是否符合图纸；
2、模具各零件外形倒棱角1X45°
3、选用21#后侧导柱模架；
4、保证模具凸模与凹模，冲头与凸凹模的间隙均匀；
5、选用40T冲床调试模具
