安川MPX3500六轴喷涂关节机器人（ID:705011）

机械设备 / 智能装置 / 安川MPX3500六轴喷涂关节机器人

©非原创

168

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16930456808118.zip	65.92M

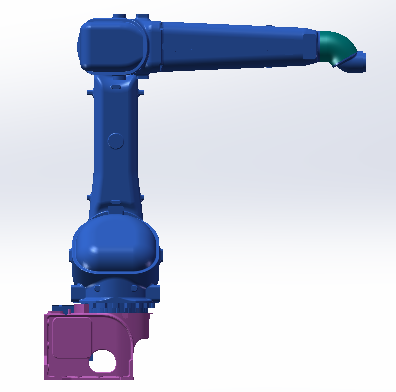

2	机器人侧面图.png	37.99K
3	机器人俯瞰图.png	99.04K
4	机器人四五六轴图.png	96.70K

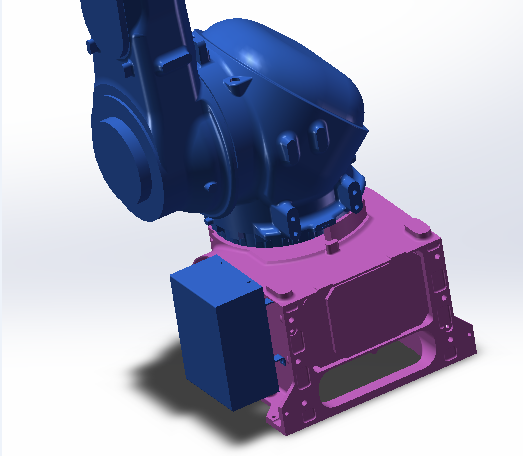

5	机器人底座图.png	96.41K
6	机器人特征和配合图.png	128.25K

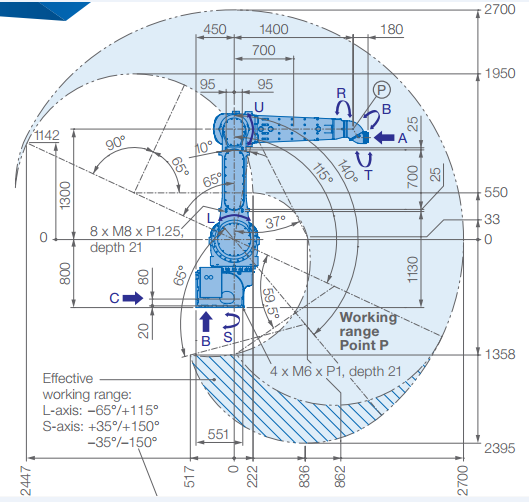

7	运动区域图.png	98.24K
8	MPX3500.err	1007B
9	MPX3500.igs	71.21M
10	MPX3500.pdf	1.96M
11	MPX3500.rpt	3.33K
12	MPX3500.STEP	69.04M
13	机器人侧面图.bmp	623.33K
14	机器人俯瞰图.bmp	1022.51K
15	机器人四五六轴图.bmp	789.51K
16	机器人底座图.bmp	966.46K
17	机器人特征和配合图.bmp	1.32M
18	运动区域图.bmp	1.00M
19	BASE_ASM.sldprt	4.57M
20	B_AXIS_ASM.sldprt	787.39K
21	L_AXIS_ASM.sldprt	4.37M
22	MPX3500.rpt	3.28K
23	MPX3500.SLDASM	7.48M
24	MPX3500.stp	44.52M
25	Part_1.sldprt	628.94K
26	SW_BOX_ASM.sldprt	203.13K
27	S_AXIS_ASM.sldprt	3.26M
28	T_AXIS_ASM.sldprt	1.39M
29	U_AXIS_ASM.sldprt	8.29M
30	零件24.sldprt	664.05K

此图纸下载需要45金币

立即下载

发布者

whqq

创作: 436

粉丝: 12

加入时间：2023-07-02

私信

关注

模型信息

图纸格式：igs,pdf,step,sldprt,sldasm,stp

文件大小：67.5M

所需金币：45

上传时间：2023-08-26 18:28:21

是否可编辑：可修改，不包括参数

版本：SOLIDWORKS 2016

标签

MPX3500

工业机器人

安川

YASKAWA

喷涂

图纸简介

动作更加灵活、便利、流畅的机械手臂构造，可实现多方向安装，动作范围大节省空间！ 6轴垂直多关节负载：15Kg 动态范围：2700mm 控制柜：DX200 用途：搬运、喷涂置地式、挂壁式、吊顶式等全方向的安装方式; 通过左右对称的机械臂安装，可实现高密度的设备配置; 喷涂用管线类可内置于中空细长手臂内，避免手臂与喷漆管之间的碰撞。机器人模型关节已经完成圆配合，角度定义和约束，可以载solidwirks中手动拖动各轴运动。不同版本的sw打开后配合可能会出问题，自己调整重新选择配合的基准即可，已有配合无法保证百分百可用。文件可以保证完整打开，且提供有中性格式的文件。
