垫板冲孔落料复合模（CAD图+Proe三维）（ID:705139）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16931143322786.rar | 3.10M |
| 2 | asm_asm.stp | 848.68K |
| 3 | 图纸.dwg | 242.44K |
| 4 | 10_daotao.prt.2 | 241.57K |
| 5 | 11_s_dianban.prt.1 | 109.74K |
| 6 | 12_xieliao_ld.prt.1 | 115.78K |
| 7 | 13_ck_tumo.prt.1 | 74.80K |
| 8 | 14_mobin.prt.1 | 130.66K |
| 9 | 17_xiangjiao.prt.1 | 88.17K |
| 10 | 1_x_mozuo.prt.3 | 317.83K |
| 11 | 2_daozu.prt.1 | 88.50K |
| 12 | 4_aomo.prt.2 | 162.35K |
| 13 | 5x50.prt.1 | 87.39K |
| 14 | 6_dingweiban.prt.2 | 191.86K |
| 15 | 7_xieliaoban.prt.1 | 173.34K |
| 16 | 8_tumo_gdb.prt.1 | 166.27K |
| 17 | 9_s_mozuo.prt.1 | 315.56K |
| 18 | asm.asm.5 | 73.38K |
| 19 | gb-t70_1-2000_m5x10.prt.1 | 140.69K |
| 20 | gb-t70_1-2000_m5x20.prt.1 | 133.03K |
| 21 | gb-t70_1-2000_m5x35.prt.1 | 121.42K |
| 22 | gongjian.prt.1 | 93.35K |
| 23 | sm.asm.3 | 123.60K |
| 24 | xm.asm.1 | 107.74K |
| 25 | CAD装配图.JPG | 147.68K |
| 26 | 三维装配图.jpg | 25.88K |

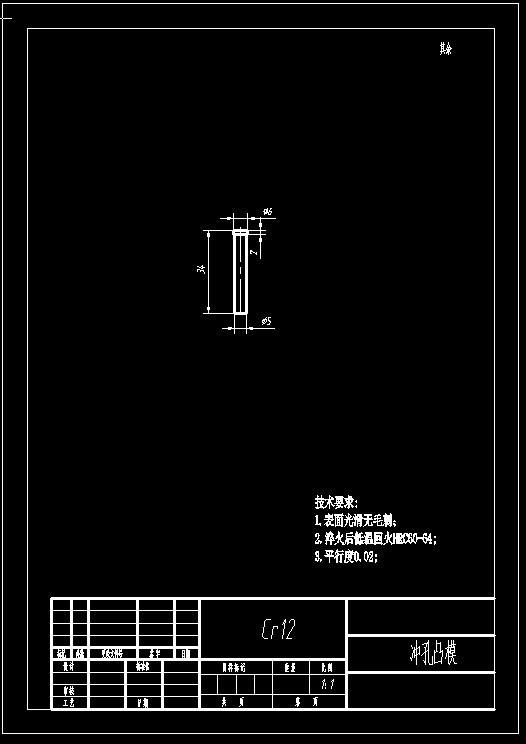

| 27 | 冲孔凸模.JPG | 41.07K |

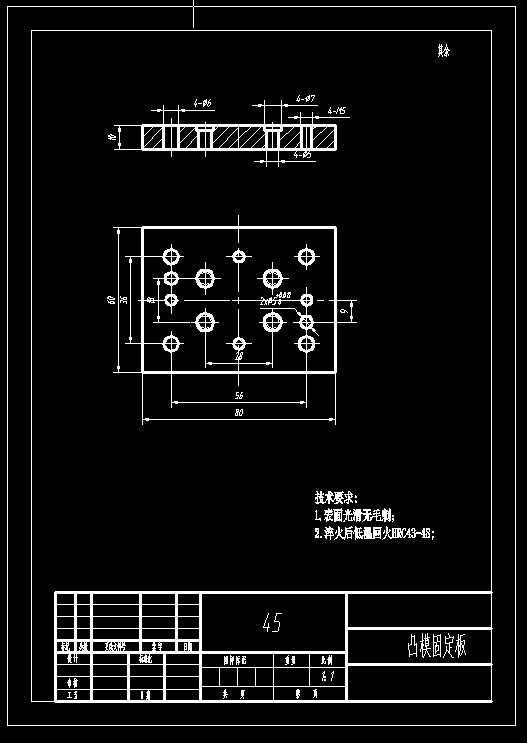

| 28 | 凸模固定板.JPG | 59.94K |
| 29 | 凹模.JPG | 67.74K |
| 30 | 工件三维.JPG | 32.21K |
| 31 | 工件图.JPG | 45.44K |
| 32 | 爆炸图.jpg | 26.38K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1295
粉丝: 64
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt,asm
文件大小：3.18M
所需金币：80
上传时间：2023-08-27 13:32:16
是否可编辑：可修改，包括参数
版本：PROE 5.0
标签
垫板
冲孔
复合模
模具
冲压
图纸简介

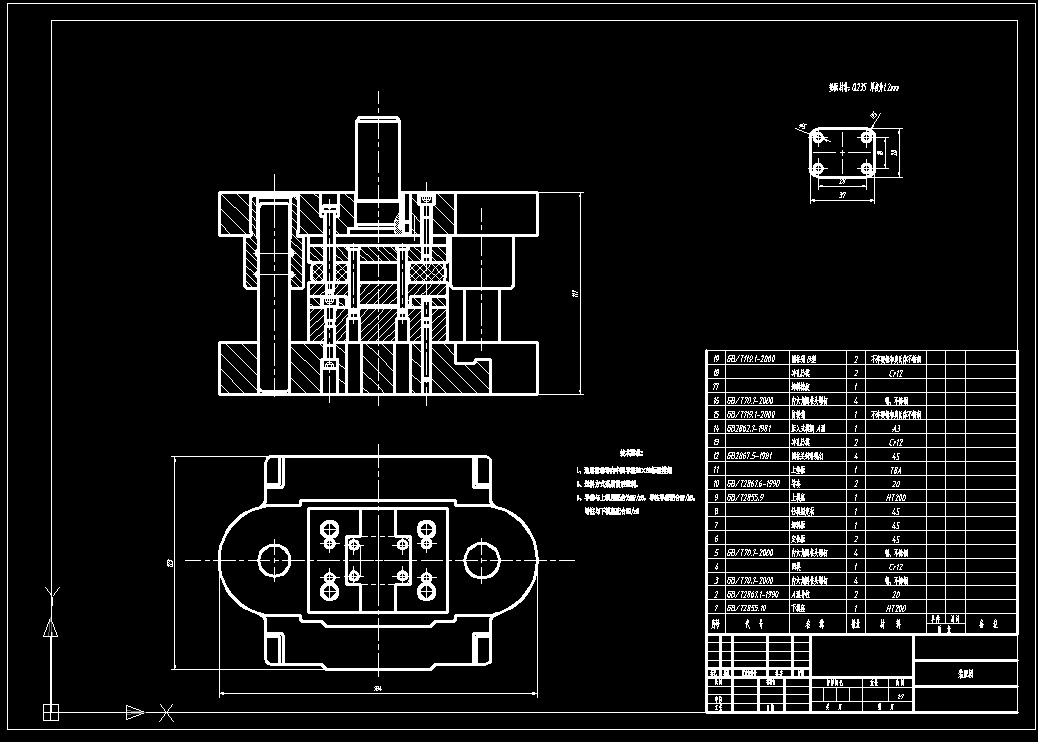

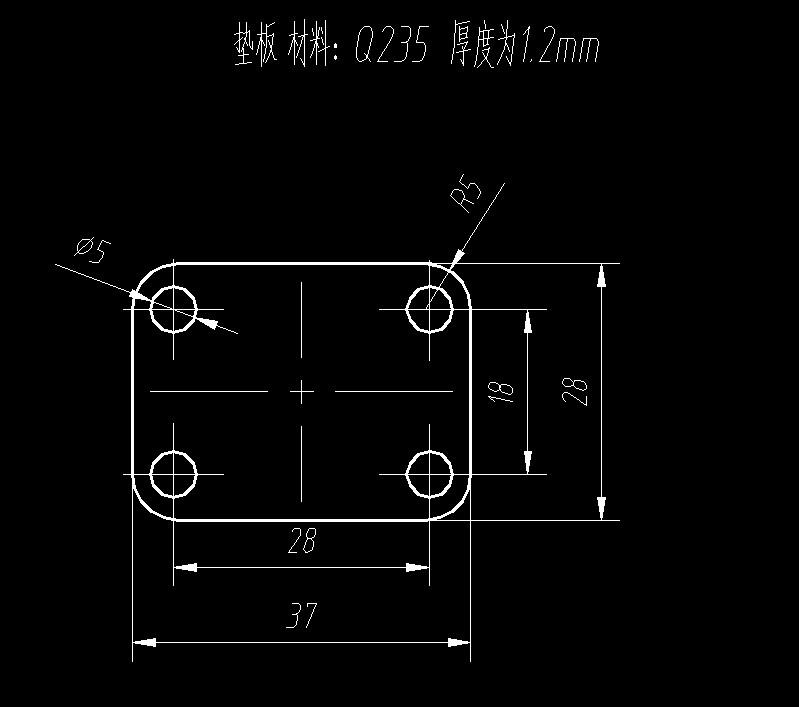

垫板冲孔落料复合模（CAD图+Proe三维） 材料：Q235 厚度为1.2mm
1、选用滑动导向中间导柱80×63标准模架.
2、送料方式采用前后送料.
3、导套与上模座配合为H7/r6，导柱导套配合H7/h6，
导柱与下模座配合H7/r6
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
