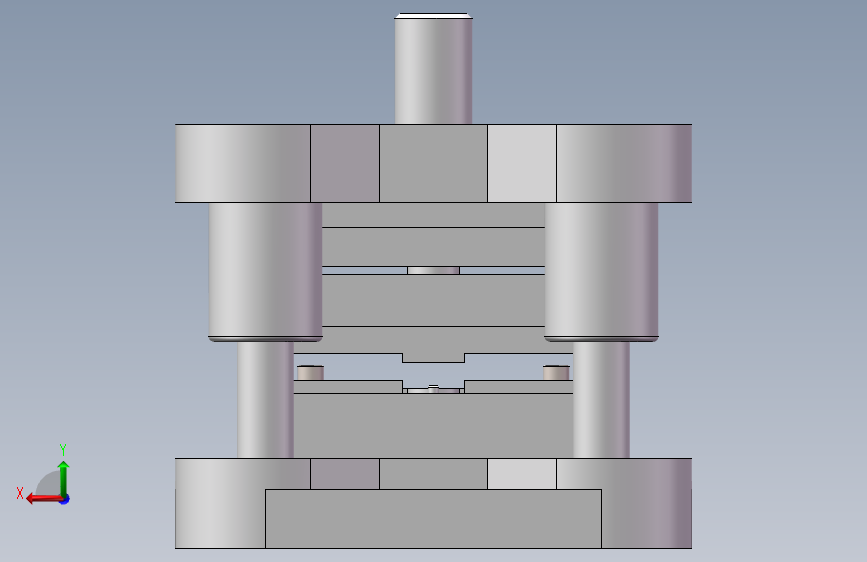

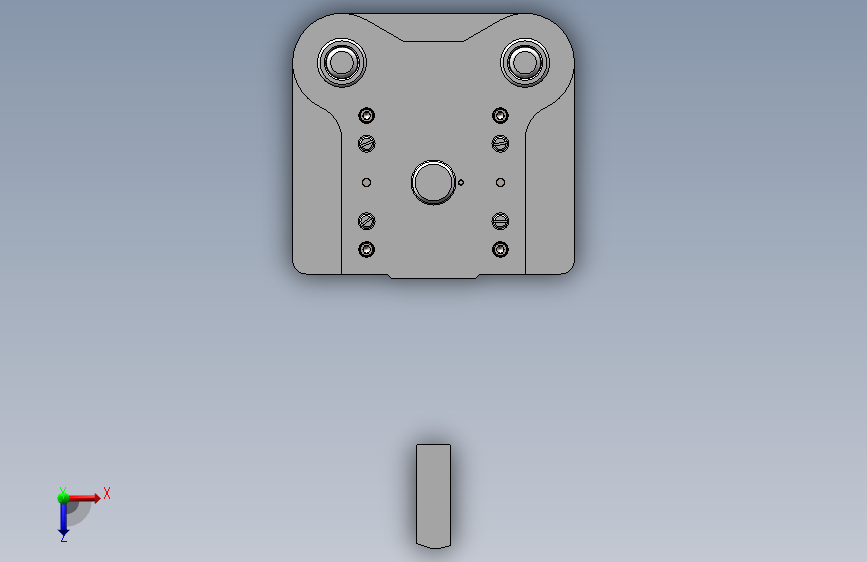

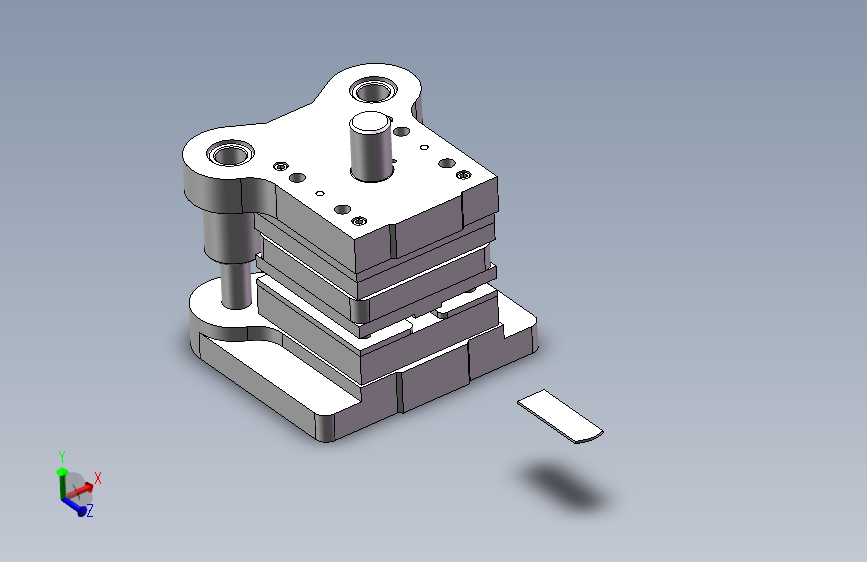

垫片落料模（CAD图+SW三维+工作动画）

（ID:705154）

改图/画图

设备部件 / 模具类 / 垫片落料模（CAD图+SW三维+工作动画）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	动画.avi	7.40M
2	图纸.dwg	240.97K
3	装配体.STEP	1.28M
4	10_垫板.SLDPRT	67.50K
5	11_上模座.SLDPRT	129.19K
6	14_凸模.SLDPRT	55.94K
7	15_压入式模柄A型.SLDPRT	80.91K
8	17_卸料螺钉.SLDPRT	66.86K
9	18_卸料橡胶.SLDPRT	77.29K
10	1_下模座.SLDPRT	129.21K
11	2_A型导柱.SLDPRT	94.97K
12	4_凹模.SLDPRT	92.46K
13	6_导料板.SLDPRT	81.17K
14	7_卸料板.SLDPRT	92.46K
15	8_导套.SLDPRT	146.35K
16	9_凸模固定板.SLDPRT	95.55K
17	B18.3.1M-6x1.0x12HexSHCS--12NHX.sldprt	172.19K
18	B18.3.1M-6x1.0x40HexSHCS--24NHX.sldprt	170.67K
19	GB_CONNECTING_PIECE_PIN_DP6X14.sldprt	118.22K
20	GB_CONNECTING_PIECE_PIN_DP6X45.sldprt	110.28K
21	上模.SLDASM	228.73K
22	下模.SLDASM	187.41K
23	卸料.SLDASM	93.14K
24	工件.SLDPRT	52.04K
25	挡料销.SLDPRT	86.56K
26	料带.SLDPRT	50.16K
27	装配体.SLDASM	359.40K

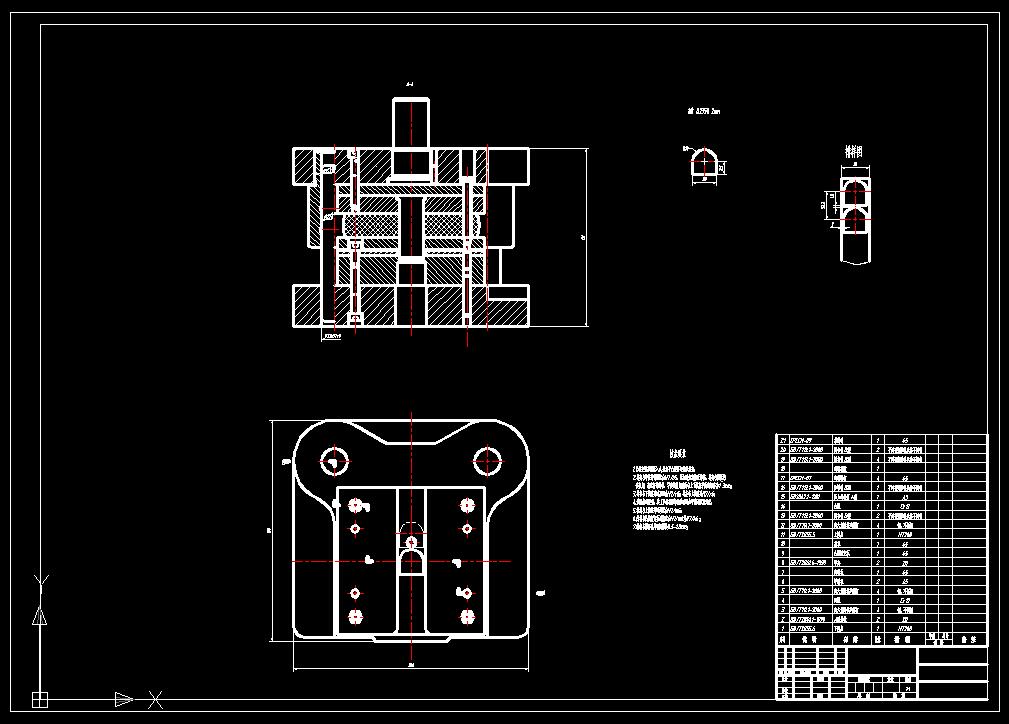

28	CAD装配图.jpg	75.57K

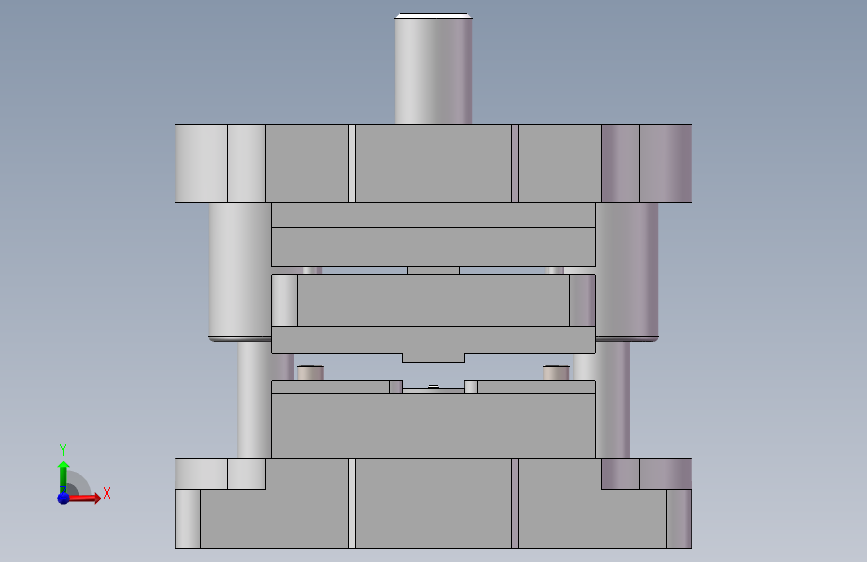

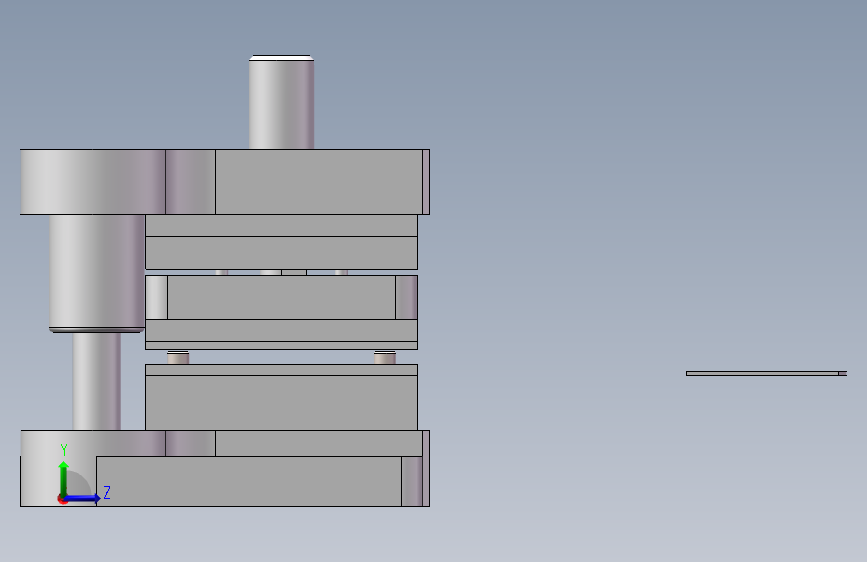

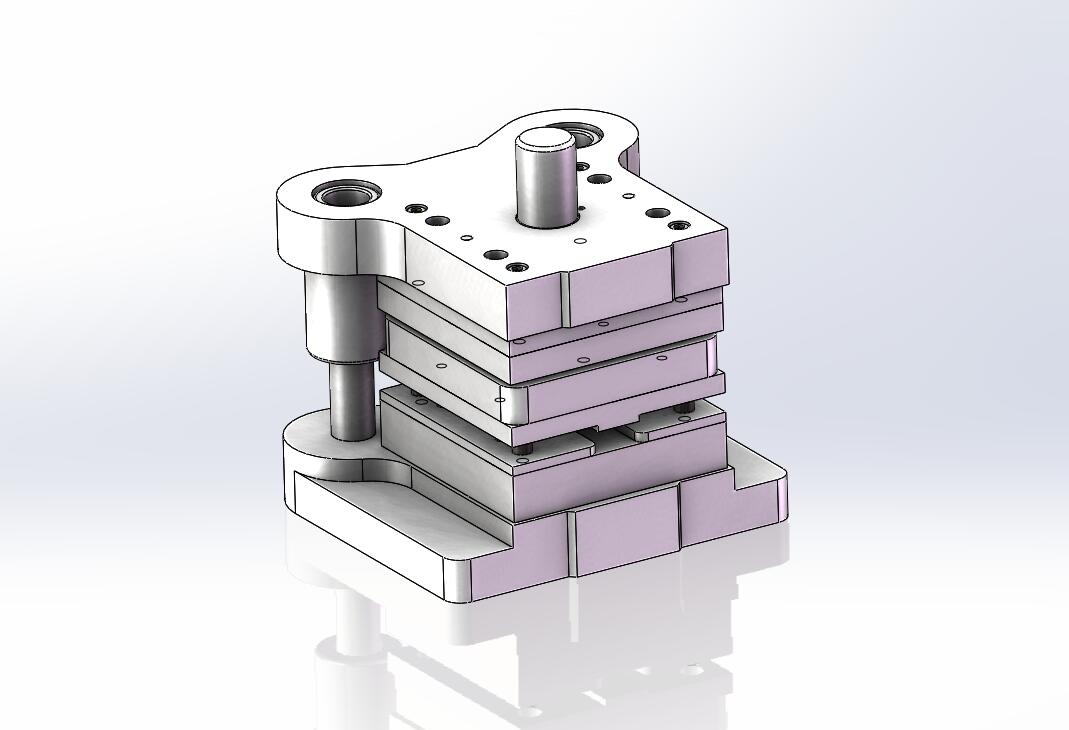

29	三维装配图.jpg	45.44K

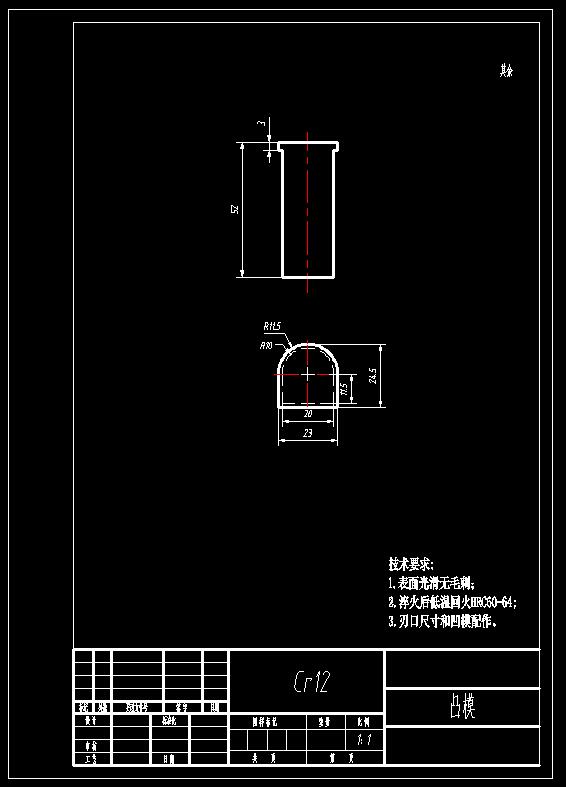

30	凸模.jpg	29.77K

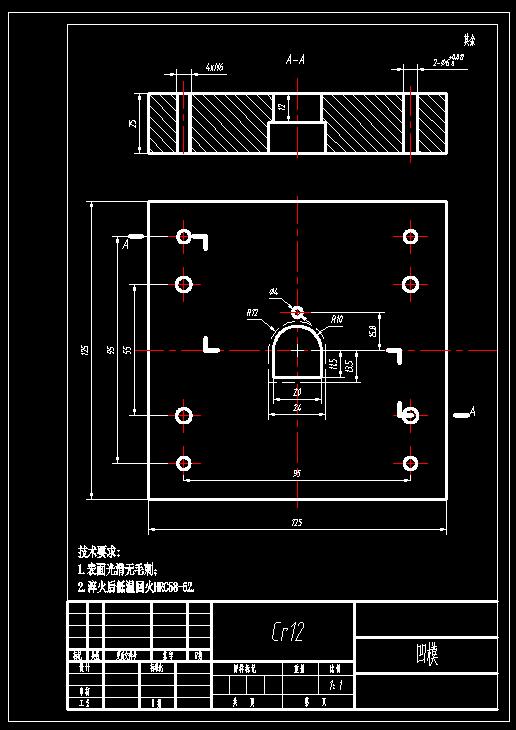

31	凹模.jpg	44.36K

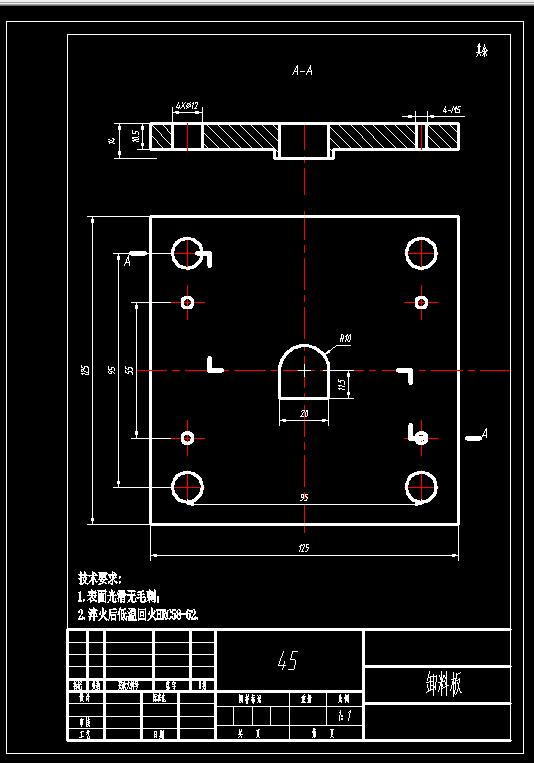

32	卸料板.jpg	42.25K

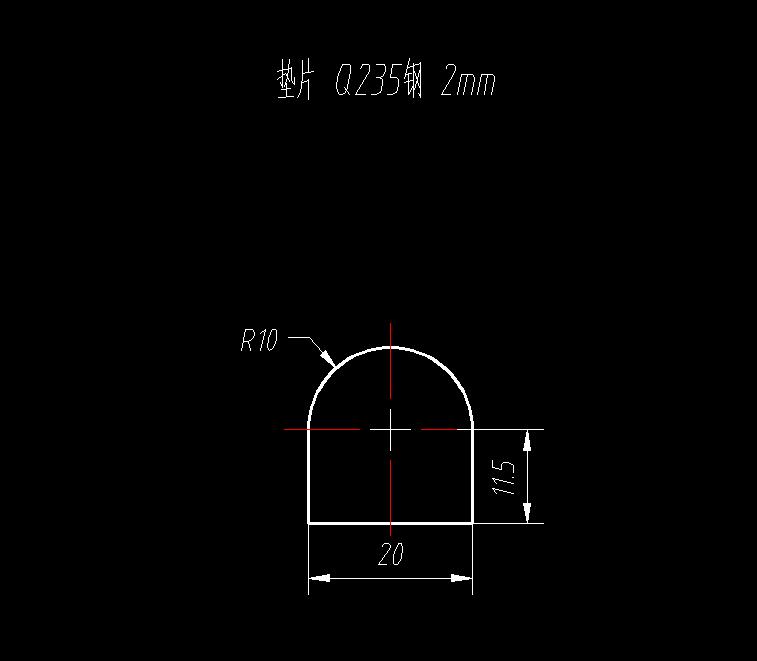

33	垫片.jpg	13.04K

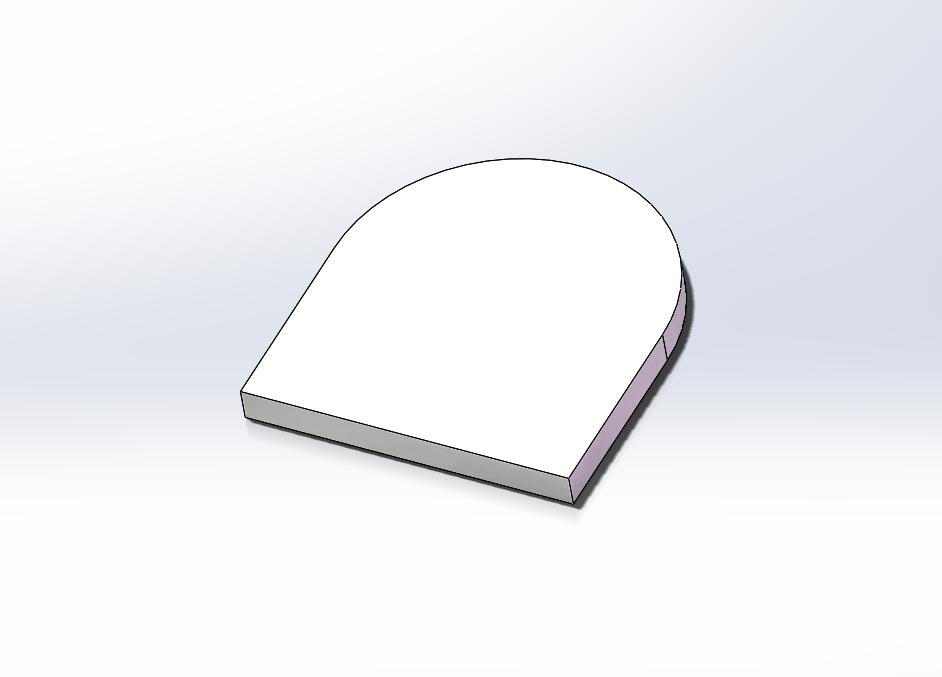

34	工件三维.jpg	14.87K

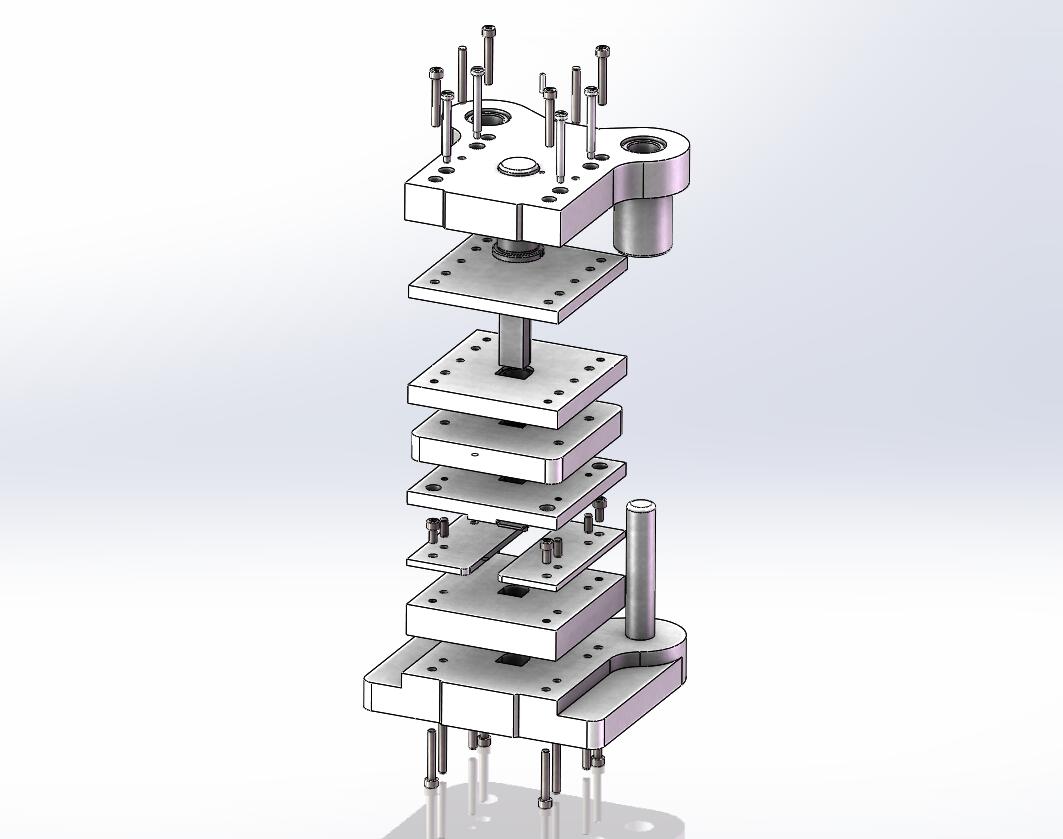

35	爆炸图.jpg	50.55K

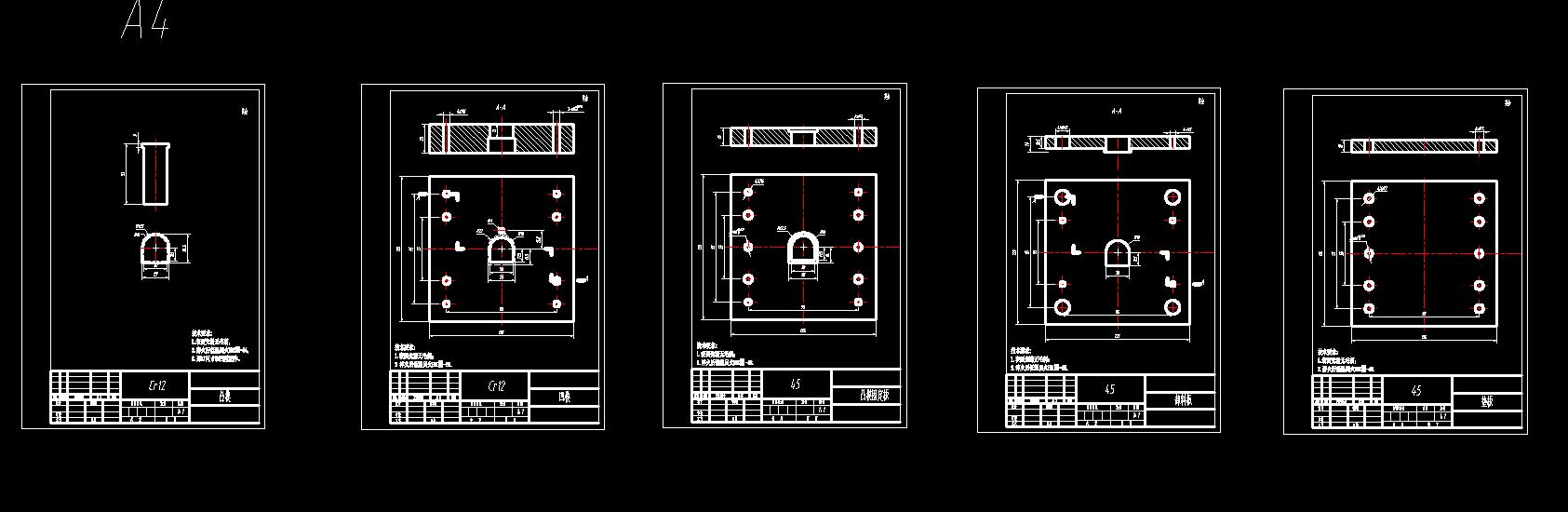

36	零件图.jpg	87.81K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1367

粉丝: 71

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：705154

图纸格式：dwg,step,sldprt,sldasm

文件大小：4.78M

所需金币：80

上传时间：2023-08-27 15:00:47

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2015

图纸简介

垫片落料模（CAD图+SW三维+工作动画） Q235钢 2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
