L形垫片落料模（CAD图+SW三维+工作动画）（ID:705155）

设备部件 / 模具类 / L形垫片落料模（CAD图+SW三维+工作动画）

©原创

121

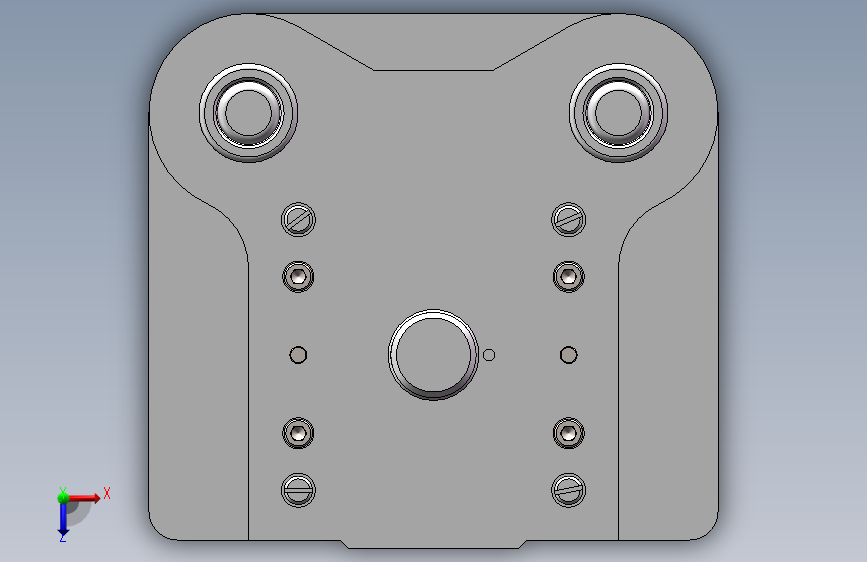

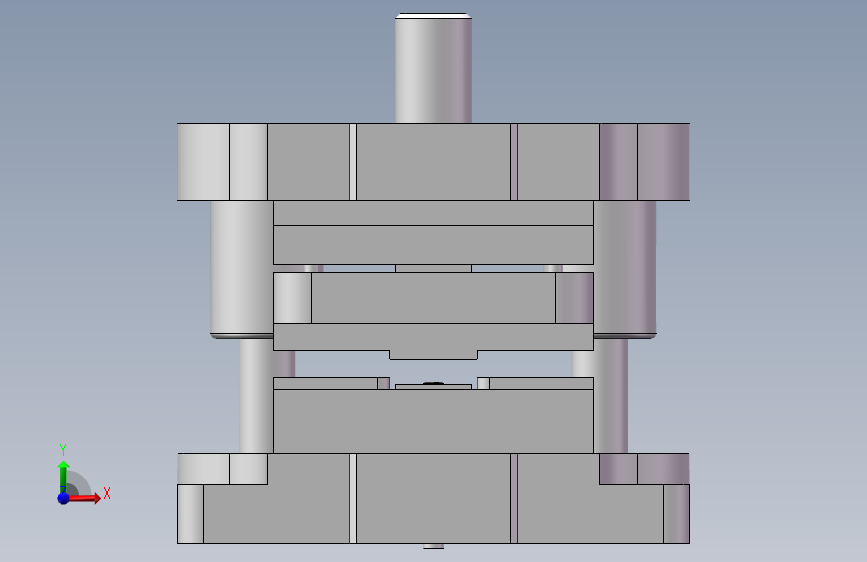

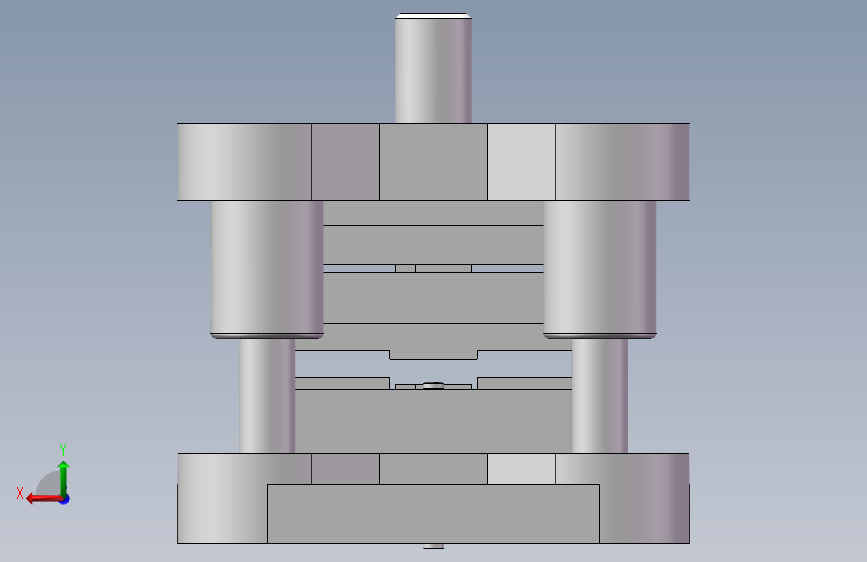

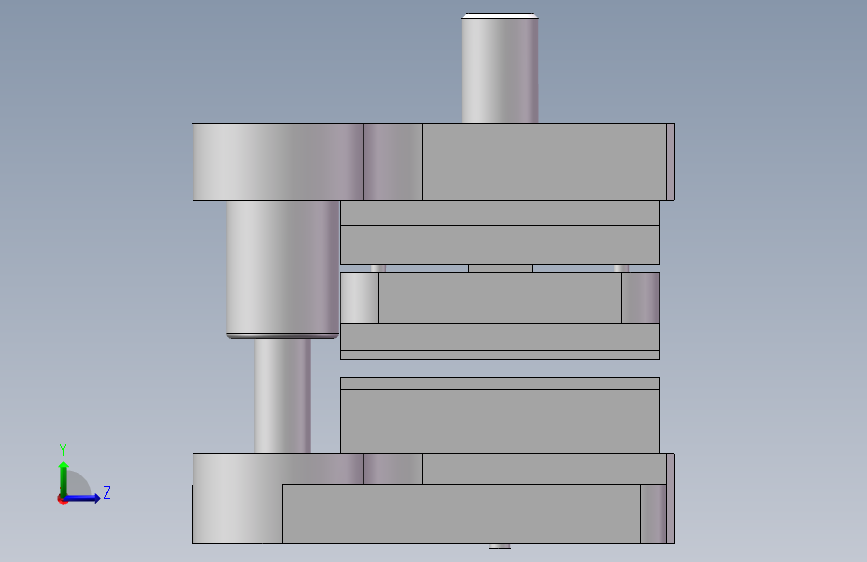

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16931198811188.rar	4.38M
2	动画.avi	7.32M
3	图纸.dwg	219.06K
4	10_垫板.SLDPRT	67.75K
5	11_上模座.SLDPRT	123.05K
6	14_凸模.SLDPRT	56.11K
7	15_压入式模柄A型.SLDPRT	80.74K
8	17_卸料螺钉.SLDPRT	67.10K
9	18_卸料橡胶.SLDPRT	75.23K
10	1_下模座.SLDPRT	155.01K
11	21_顶块.SLDPRT	68.18K
12	22_顶杆.SLDPRT	46.69K
13	23_挡料销.SLDPRT	63.85K
14	2_导柱.SLDPRT	59.45K
15	4_凹模.SLDPRT	93.89K
16	6_导料板.SLDPRT	90.34K
17	7_卸料板.SLDPRT	86.40K
18	8_导套.SLDPRT	146.24K
19	9_凸模固定板.SLDPRT	96.33K
20	B18.3.1M-6x1.0x12HexSHCS--12NHX.sldprt	172.56K
21	B18.3.1M-6x1.0x40HexSHCS--24NHX.sldprt	171.07K
22	B18.3.5M-6x1.0x12SocketFCHS--12N.sldprt	139.57K
23	GB_CONNECTING_PIECE_PIN_DP6X18.sldprt	118.80K
24	GB_CONNECTING_PIECE_PIN_DP6X45.sldprt	109.76K
25	上模.SLDASM	221.65K
26	下模.SLDASM	186.64K
27	卸料.SLDASM	88.56K
28	工件.SLDPRT	49.09K
29	料带.SLDPRT	51.83K
30	装配体.SLDASM	366.41K
31	顶块.SLDASM	49.41K

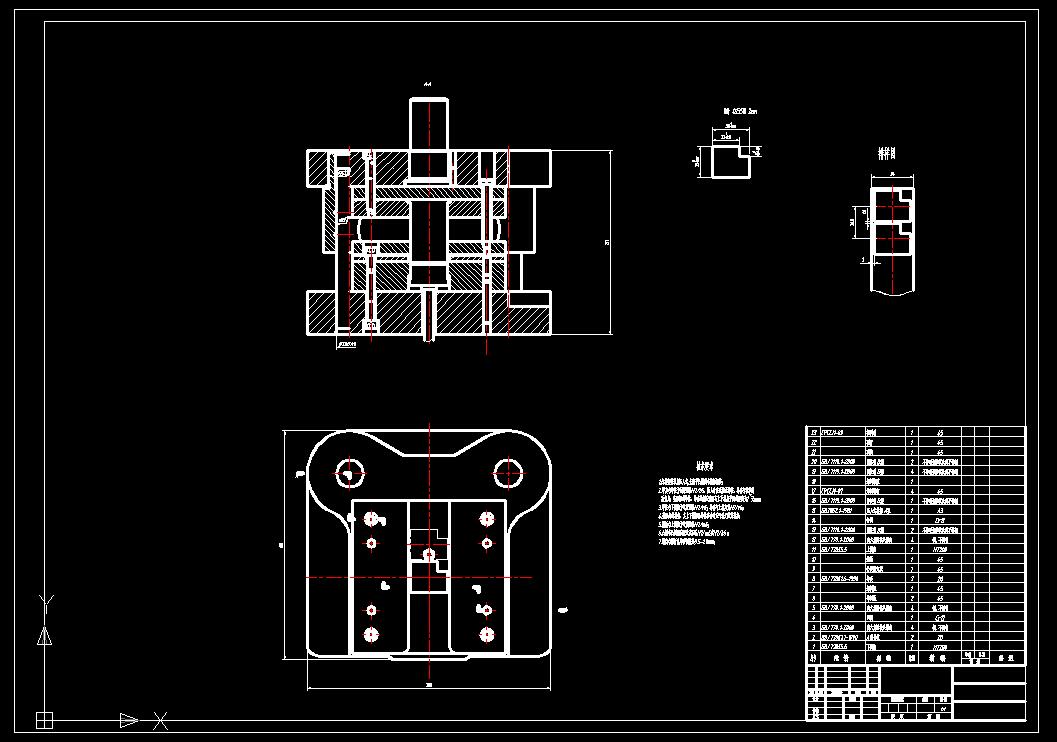

32	CAD装配图.jpg	77.48K

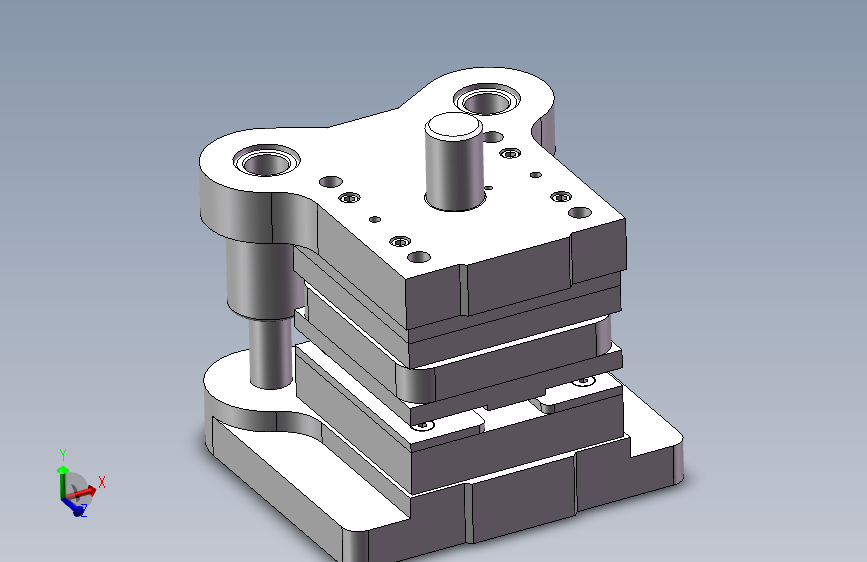

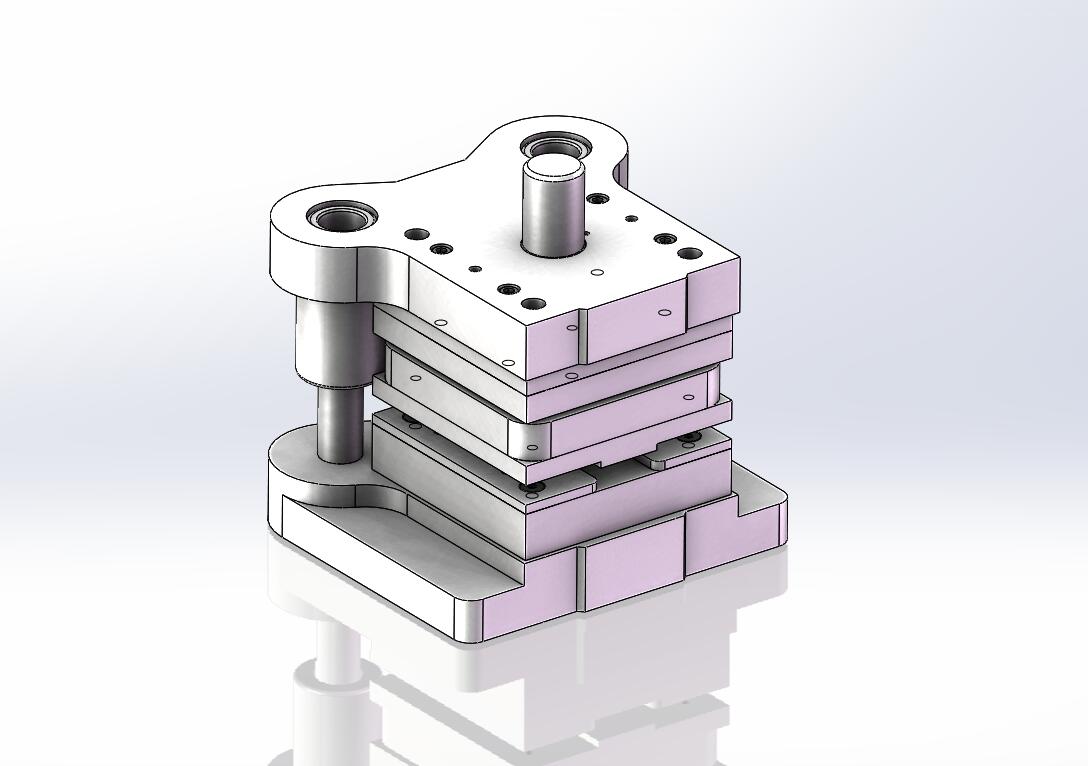

33	三维装配图.jpg	50.01K

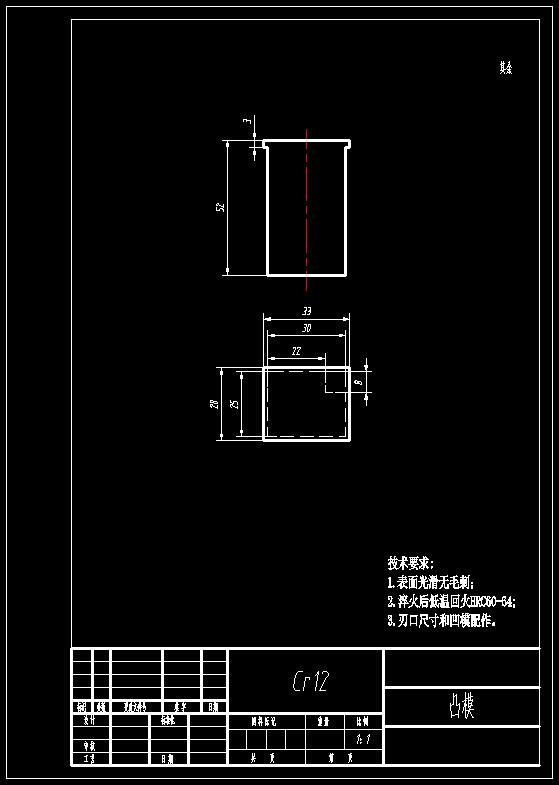

34	凸模.jpg	30.24K

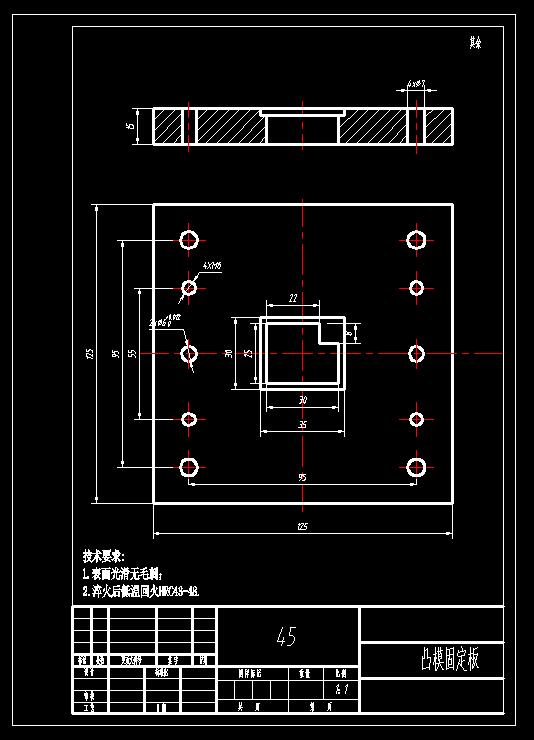

35	凸模固定板.jpg	41.95K

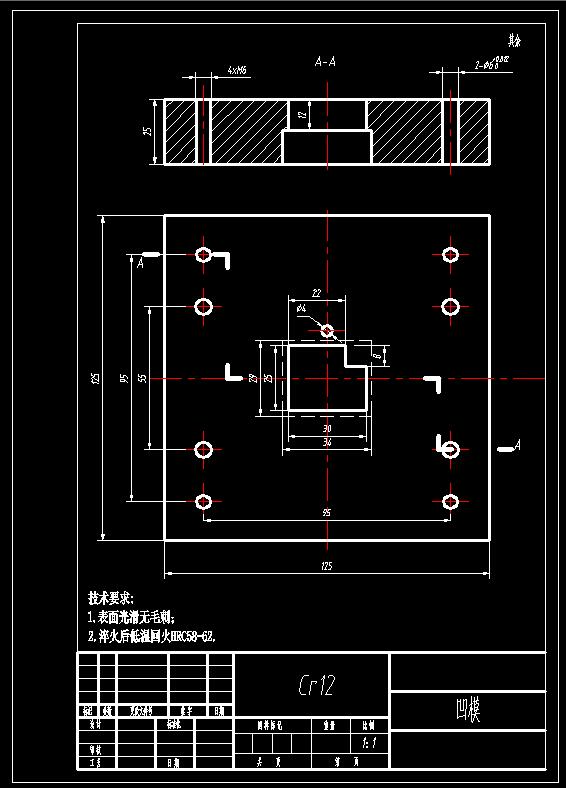

36	凹模.jpg	49.63K

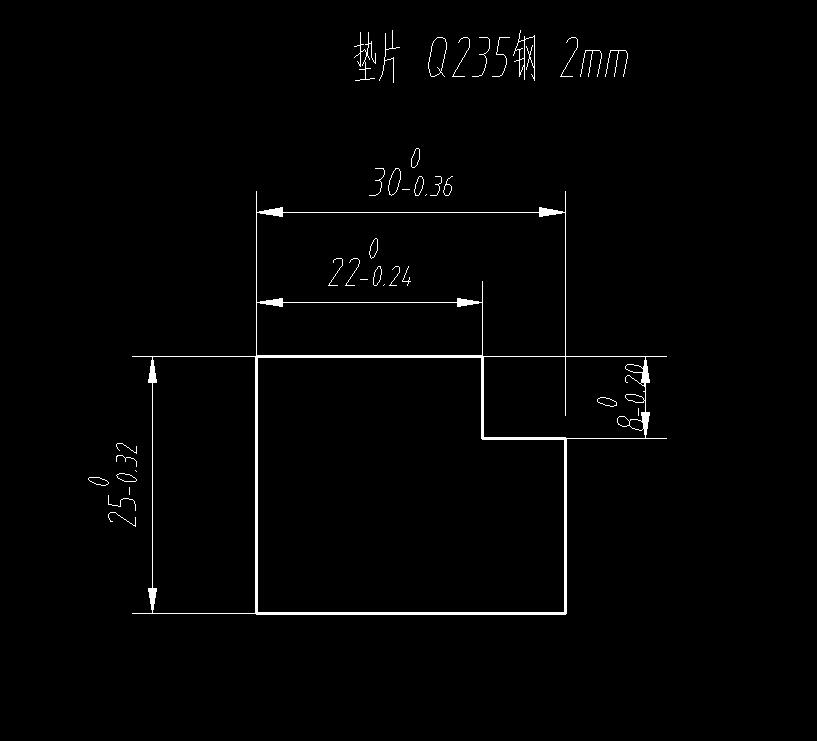

37	垫片.jpg	19.43K

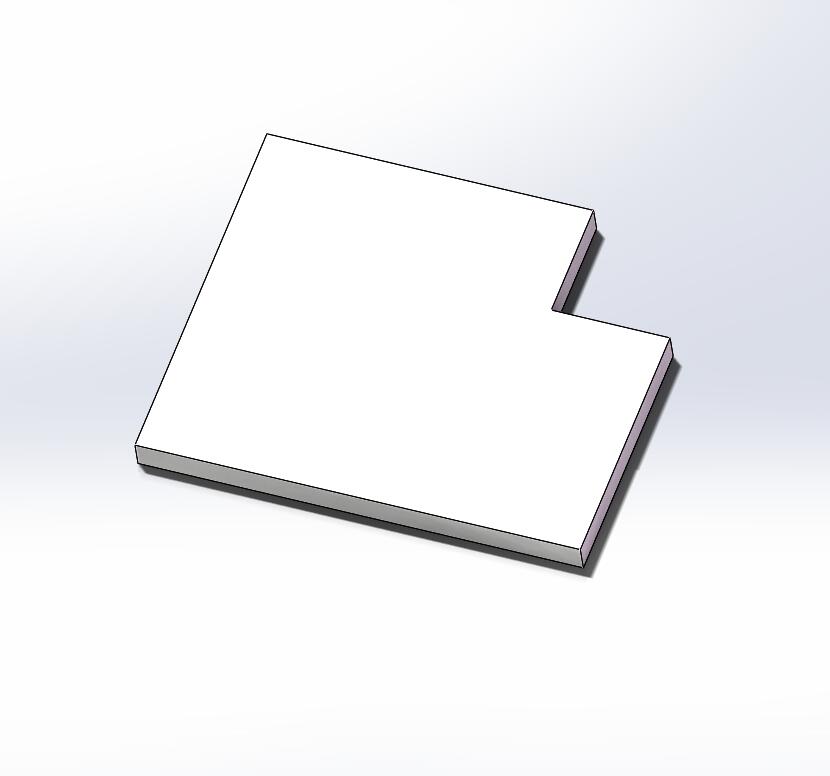

38	工件三维.jpg	16.89K

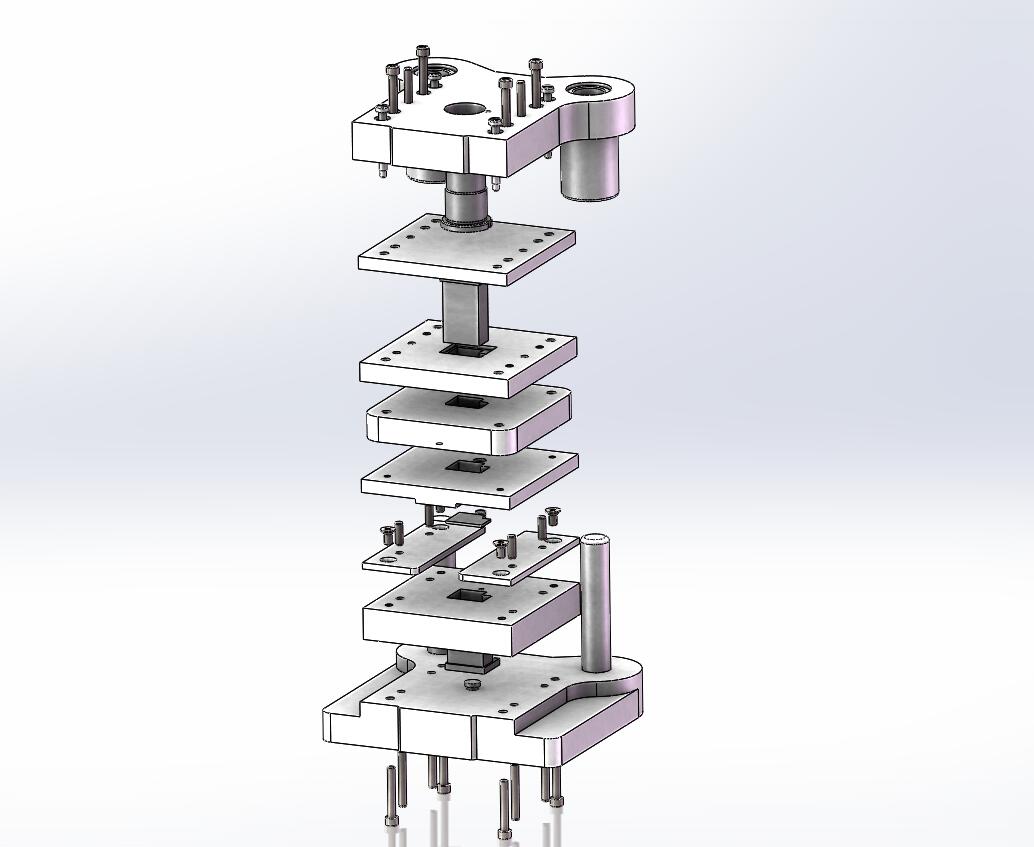

39	爆炸图.jpg	49.60K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,sldprt,sldasm

文件大小：4.49M

所需金币：80

上传时间：2023-08-27 15:04:46

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2015

标签

L形

垫片

落料模

模具

冲压

图纸简介

L形垫片落料模（CAD图+SW三维+工作动画） Q235钢 2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
