限位板复合模设计（ID:706351）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1693220507218.rar | 528.11K |

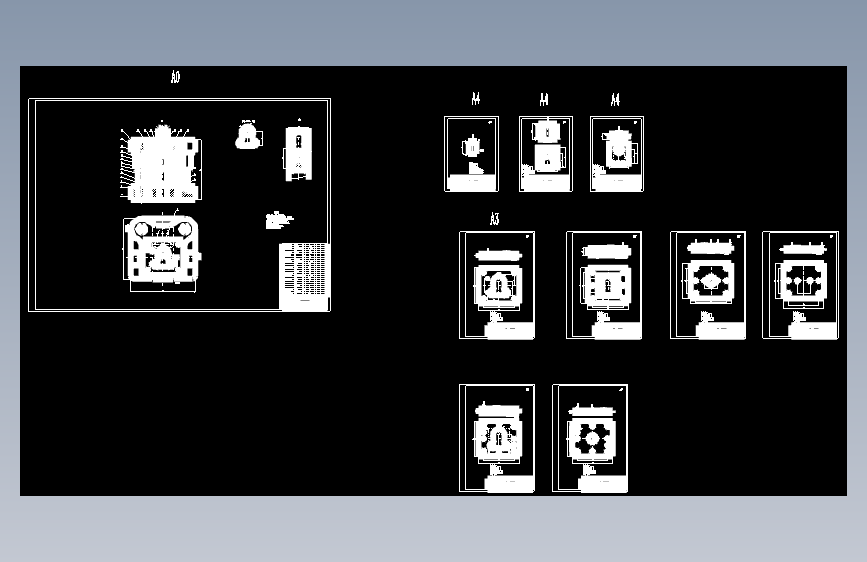

| 2 | HZ015-图纸汇总.dwg | 321.99K |

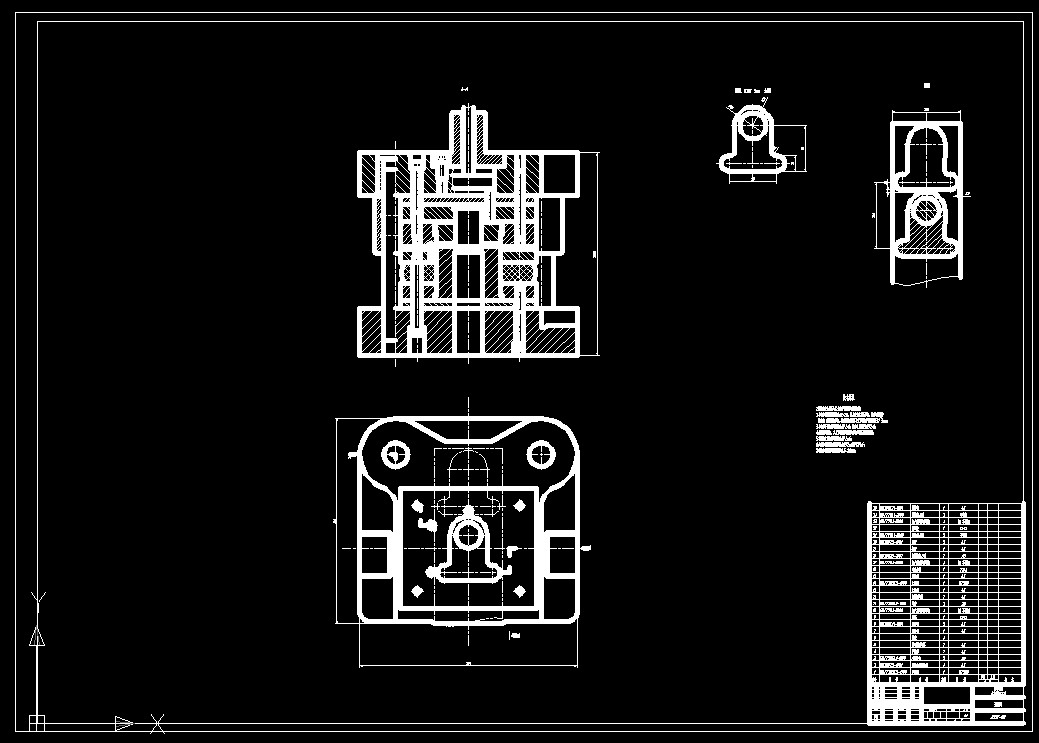

| 3 | CAD装配图.JPG | 119.60K |

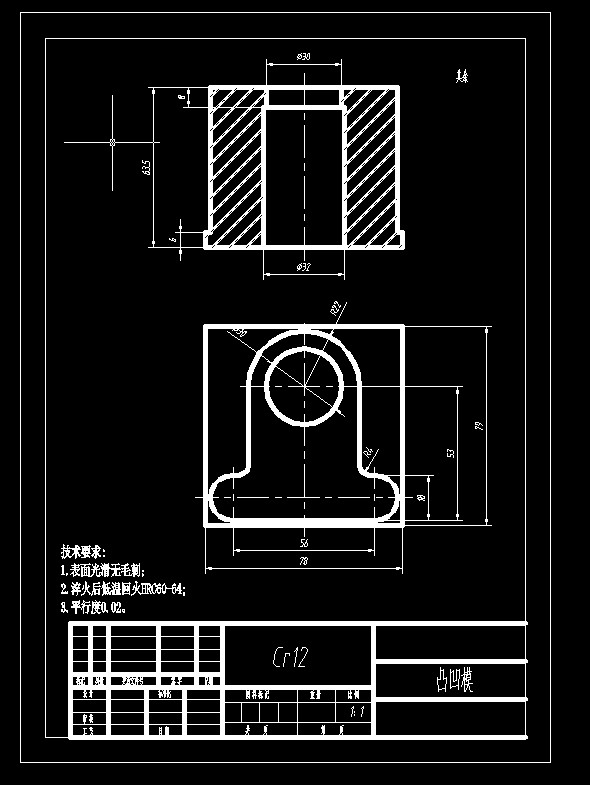

| 4 | 凸凹模.JPG | 79.60K |

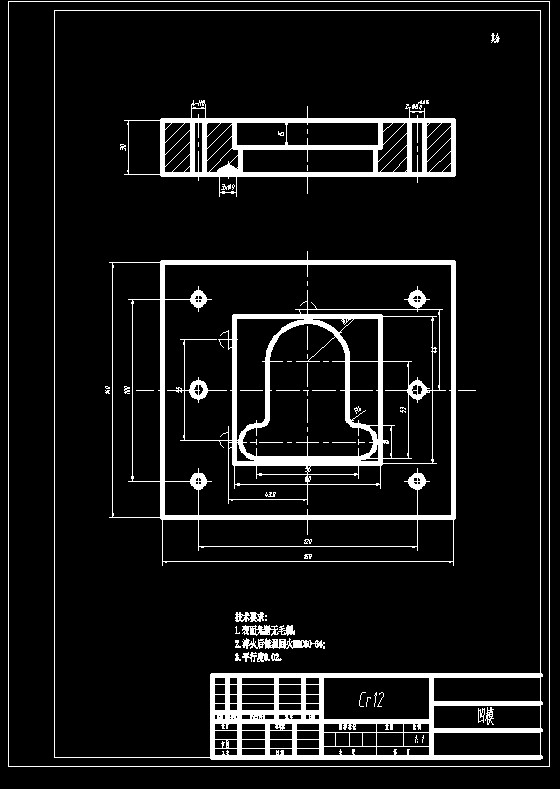

| 5 | 凹模.JPG | 67.59K |

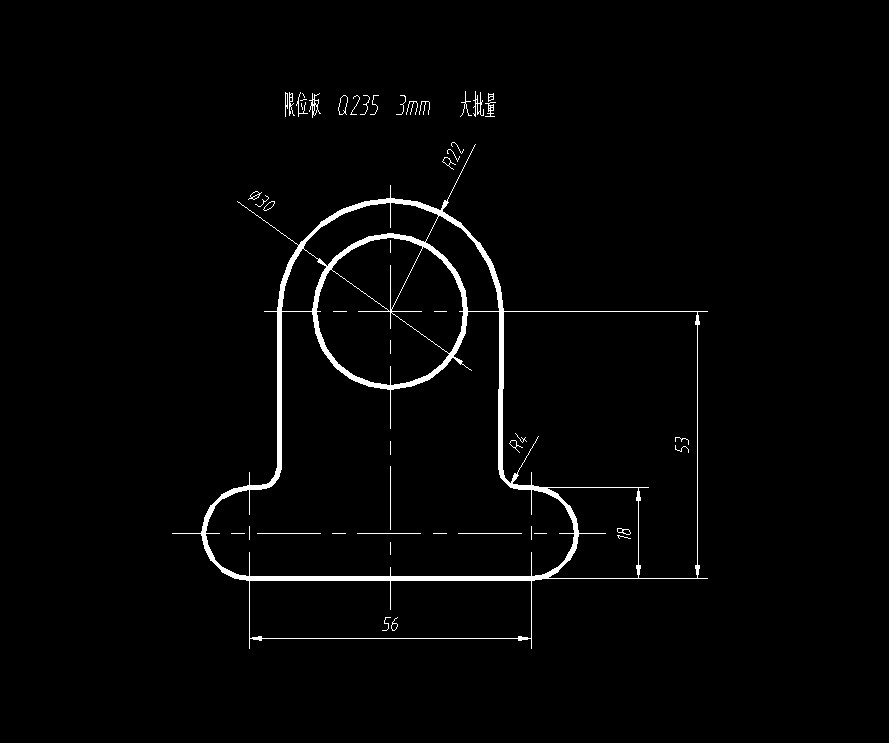

| 6 | 工件图.JPG | 41.80K |

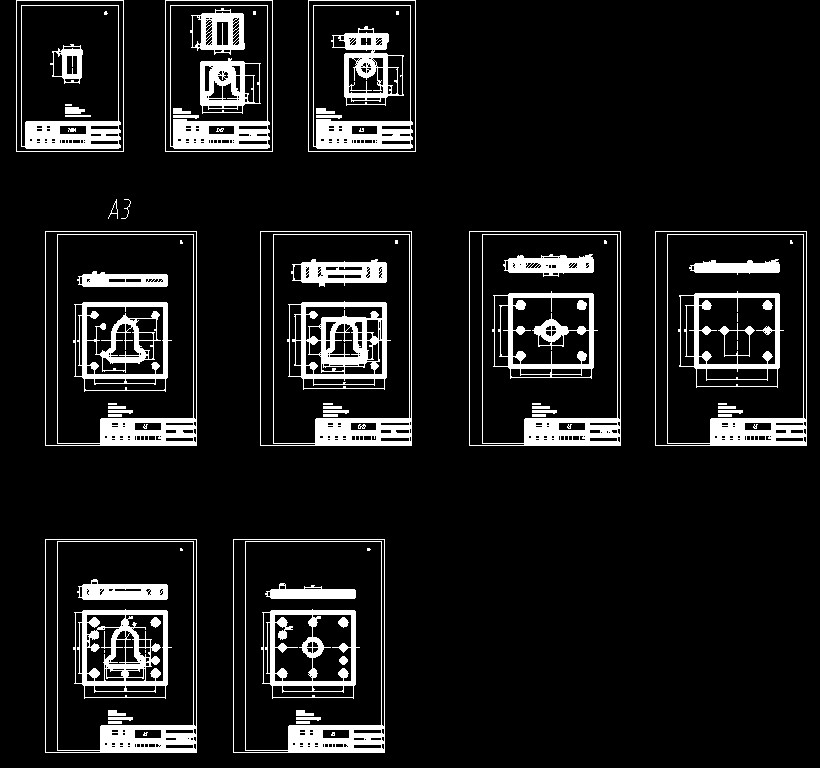

| 7 | 零件图.JPG | 94.89K |
此图纸下载需要50金币
立即下载
发布者
机械师
创作: 1305
粉丝: 67
加入时间：2022-12-31
模型信息
图纸ID：706351
图纸格式：dwg
文件大小：540.78KB
所需金币：50
上传时间：2023-08-28 19:01:48
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
限位板
复合模
冲压
模具
垫板
图纸简介
限位板复合模设计
限位板 Q235 3mm 大批量
1.凸模安装采用压入式,先磨平凸模再与垫板相接；
2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；
3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
