飞叉式自动绕线机主轴系（ID:706642）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1693306829435.zip | 9.75M |
| 2 | .飞叉轴大部件-230829.SLDASM | 2.23M |
| 3 | 5M圆弧齿前带轮.SLDPRT | 743.92K |
| 4 | DIN1804-M8x1-N.SLDPRT | 231.29K |
| 5 | E-B7008-DB_角接触轴承.SLDPRT | 297.10K |
| 6 | R型径向锁紧螺母-230829.SLDPRT | 260.51K |
| 7 | Z21型涨紧套-230829.SLDPRT | 147.99K |
| 8 | 主轴.SLDPRT | 120.53K |
| 9 | 主轴系-01-230829.SLDPRT | 94.36K |
| 10 | 主轴系-02.SLDPRT | 88.78K |
| 11 | 主轴系-230829.SLDASM | 796.07K |
| 12 | 主轴系-8M圆弧齿带轮.SLDPRT | 463.74K |
| 13 | 前带轮.SLDPRT | 229.72K |
| 14 | 前带轮组.SLDASM | 343.16K |
| 15 | 前带轮组支撑套.SLDPRT | 111.52K |
| 16 | 同步带490-5M-15.SLDPRT | 63.07K |
| 17 | 同步连接轴-01.SLDPRT | 88.19K |
| 18 | 同步连接轴-02.SLDPRT | 69.48K |
| 19 | 同步连接轴-03.SLDPRT | 66.41K |
| 20 | 同步连接轴.SLDASM | 600.60K |
| 21 | 同步连接轴8M圆弧齿带轮.SLDPRT | 291.16K |
| 22 | 基座-230829.SLDPRT | 167.83K |
| 23 | 模具舌头轴-1.SLDPRT | 71.60K |
| 24 | 模具舌头轴-2.SLDPRT | 91.07K |
| 25 | 模具舌头轴-3.SLDPRT | 61.81K |
| 26 | 模具舌头轴.SLDASM | 316.80K |
| 27 | 深沟球轴承6007-2Z.SLDPRT | 549.86K |
| 28 | 深沟球轴承619-8-2Z.SLDPRT | 427.89K |
| 29 | 深沟球轴承61904-2Z.SLDPRT | 518.02K |
| 30 | 深沟球轴承61916-2Z.SLDPRT | 466.00K |
| 31 | 类螺母d80.SLDPRT | 73.23K |
| 32 | 轴承盖-d110.SLDPRT | 90.07K |
| 33 | 飞叉.SLDPRT | 159.63K |
| 34 | 驱动同步带8M-30.SLDPRT | 65.08K |
此图纸下载需要70金币
立即下载
发布者
地瓜炖土豆
创作: 115
粉丝: 26
加入时间：2022-10-20
模型信息
图纸格式：sldasm,sldprt
文件大小：9.98M
所需金币：70
上传时间：2023-08-29 19:00:31
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
绕线机
飞叉绕线机
主轴系
图纸简介

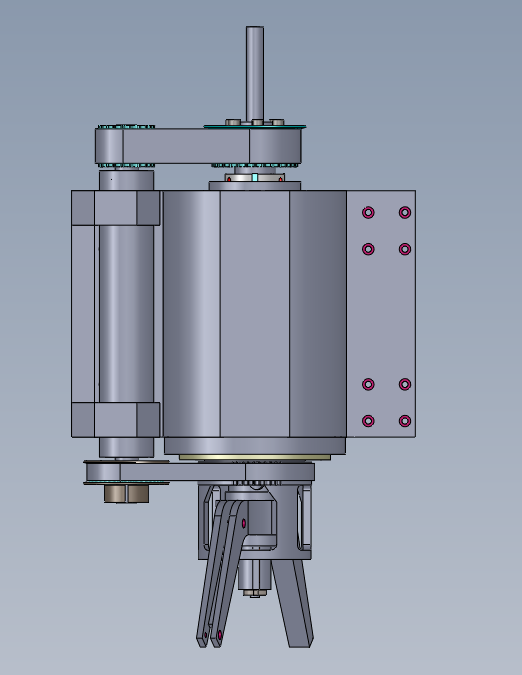

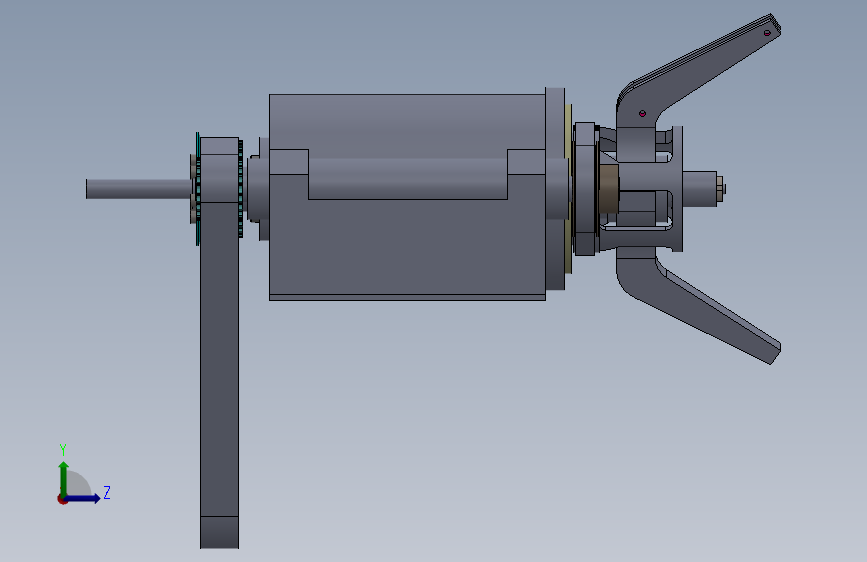

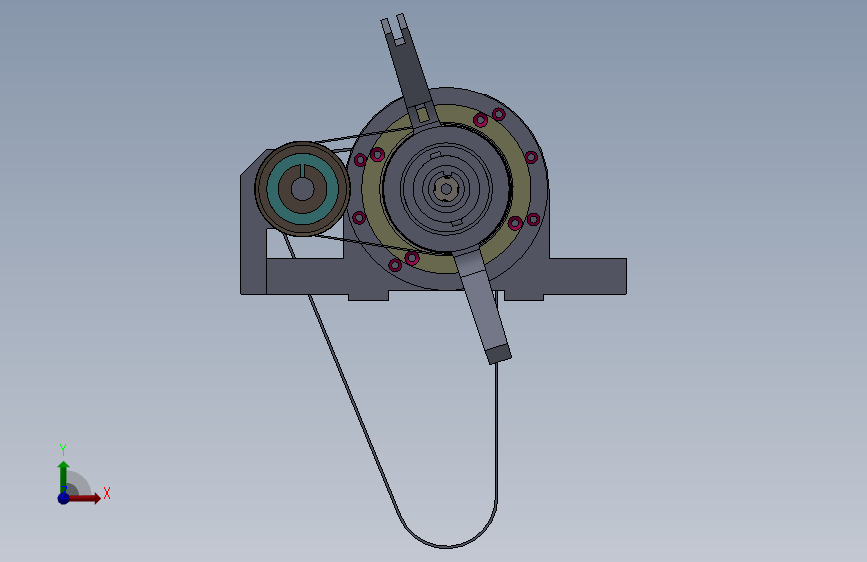

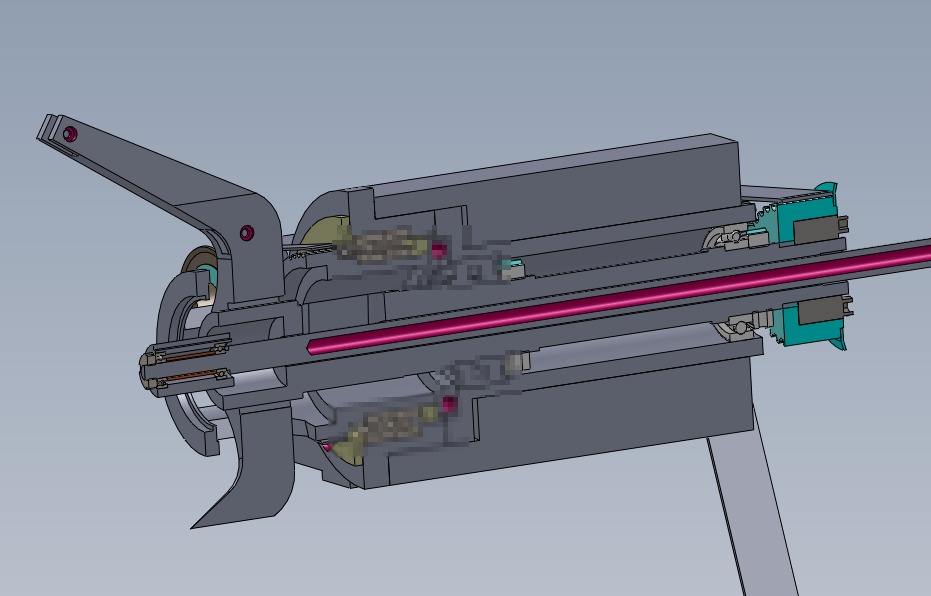

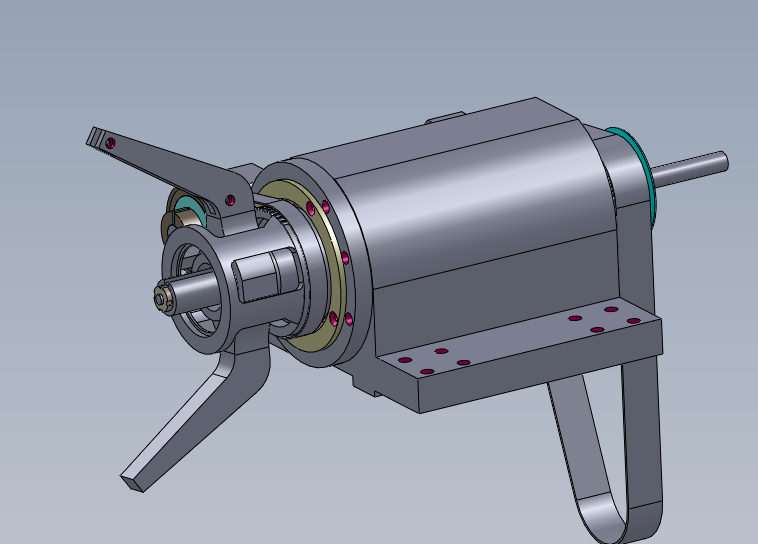

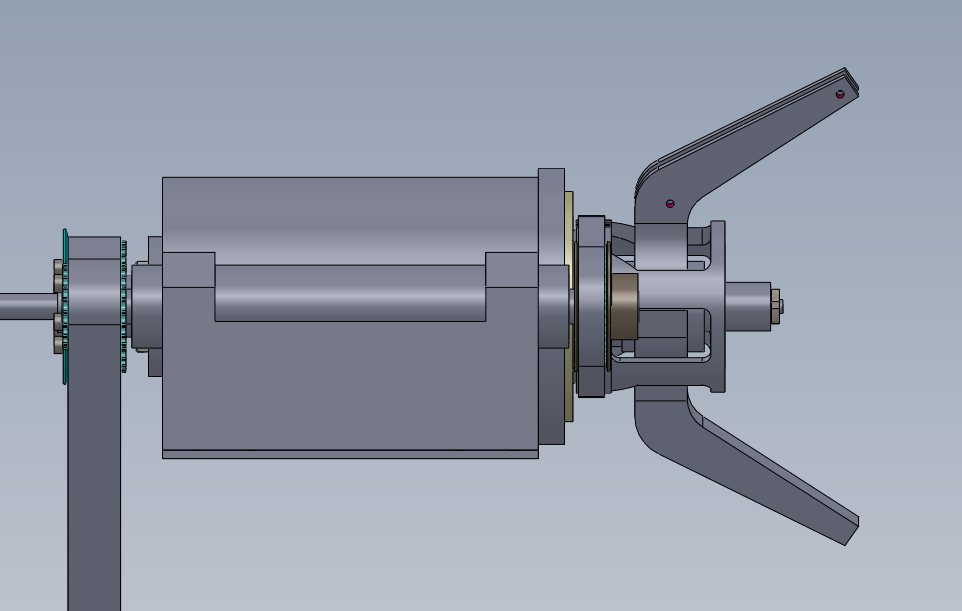

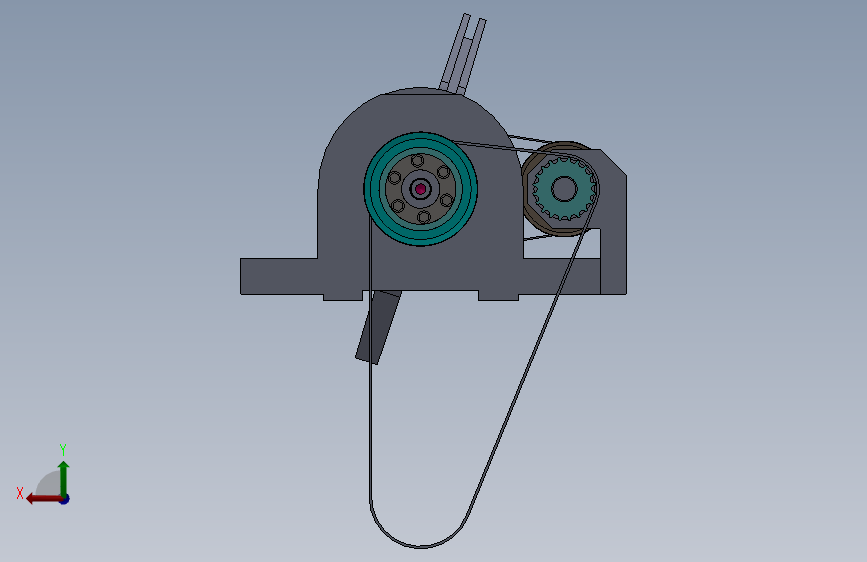

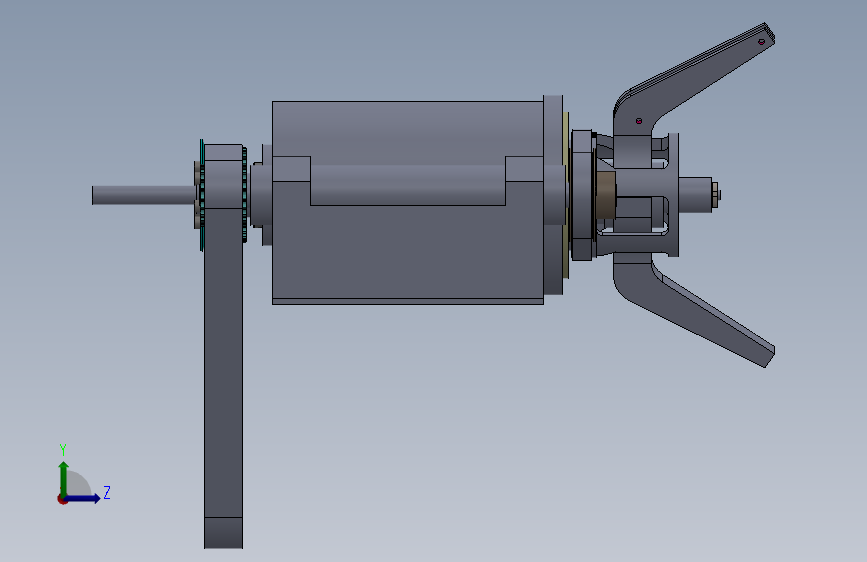

这套图纸是飞叉式自动绕线机的飞叉轴装配图。采用Solidworks2020设计，含特征和草图。
此套主轴系采用双同步带结构，含中心推杆。可架在导轨上作轴向移动。具有刚性大，运行稳定等优点。欢迎下载 。
