发布者
模型信息
图纸ID：714118
图纸格式：dwg
文件大小：34.8KB
所需金币：2
上传时间：2023-09-05 15:26:32
是否可编辑：可修改，不包括参数
软件版本：AutoCAD 2004
标签
排污阀
图纸简介

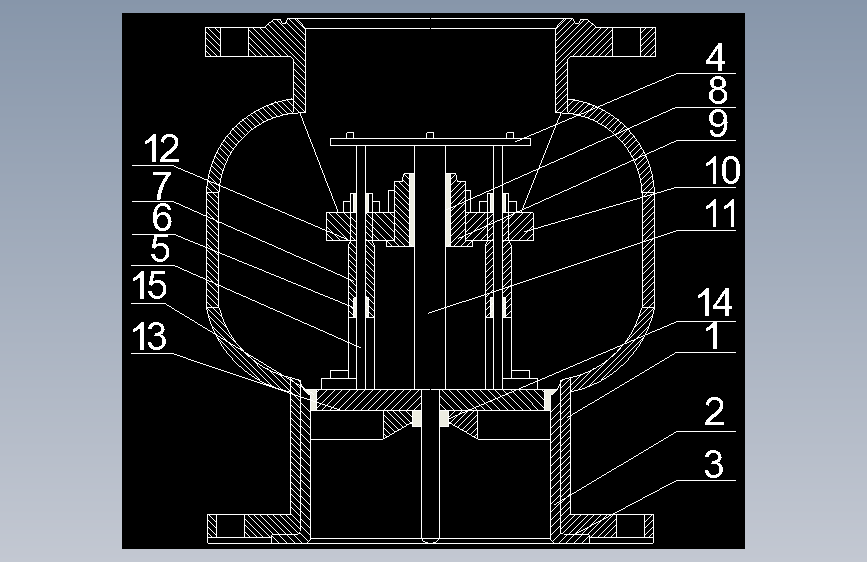

图中：1-阀体、2-阀座、3-O型密封圈、4-定位板、5-限位杆、6-轴套、7-限位杆导向套、8-阀杆偏心轴套、9-阀杆导向套、10-固定板、11-阀杆、12-弹簧、13-阀瓣、14-阀座偏心轴套、15-T型密封圈。
