圆垫片落料模（CAD图+UG三维）

（ID:714173）

改图/画图

设备部件 / 模具类 / 圆垫片落料模（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	ASM.stp	446.42K
2	冲压2d1.dwg	93.27K
3	10_S_dianban.prt	142.50K
4	11_mobin.prt	171.50K
5	13_tumo.prt	135.50K
6	1_X_mozuo.prt	423.00K
7	2_daozu.prt	144.00K
8	3_X_dianban.prt	149.00K
9	4_aomo.prt	199.00K
10	6_xieliaoban.prt	255.00K
11	7_daotao.prt	164.00K
12	9_S_mozuo.prt	277.00K
13	ASM.prt	183.50K
14	dingweixiao.prt	153.00K
15	GB-T119.1-20008x50.prt	210.50K
16	GB-T119.1-20008x75.prt	210.50K
17	GB-T70.1-2000M8x50.prt	296.50K
18	GB-T70.1-2000M8x80.prt	296.00K
19	gongjian.prt	132.00K
20	SM_asm.prt	182.00K
21	S_gudingban.prt	205.00K
22	XM_asm.prt	181.50K

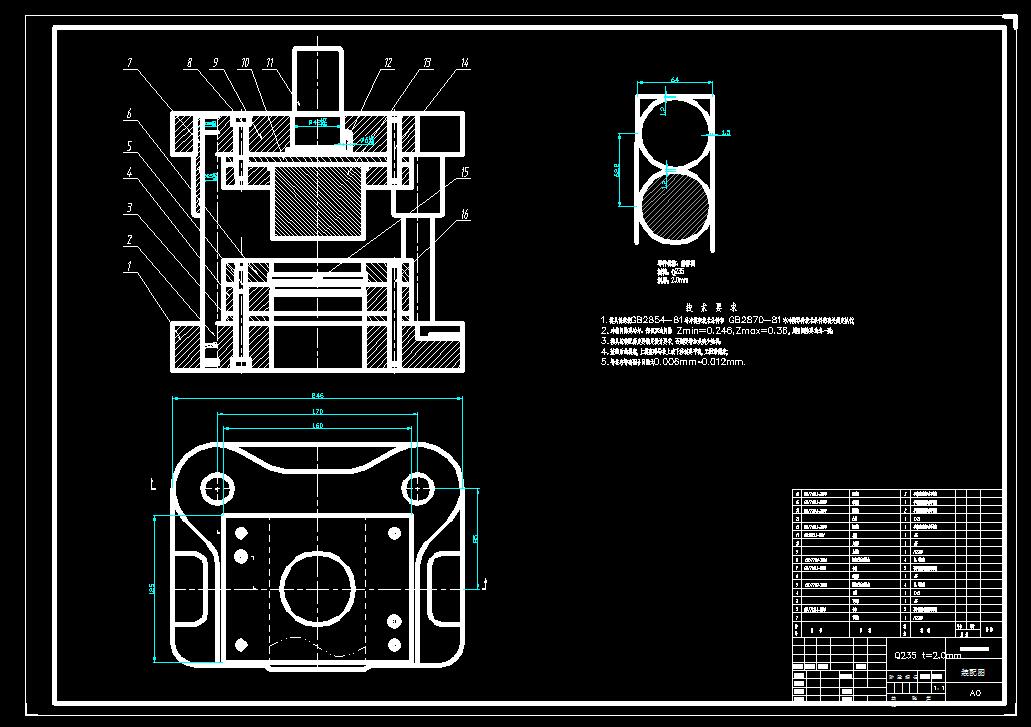

23	CAD装配图.jpg	97.96K

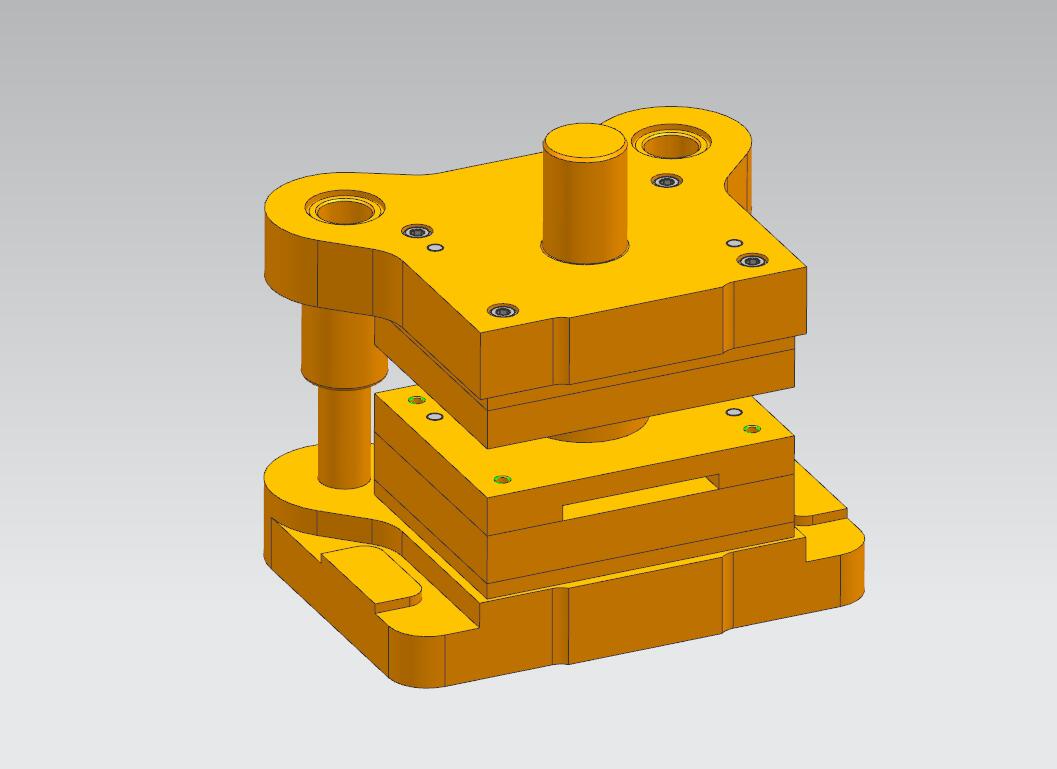

24	三维装配图.jpg	41.73K
25	凸模.jpg	44.70K

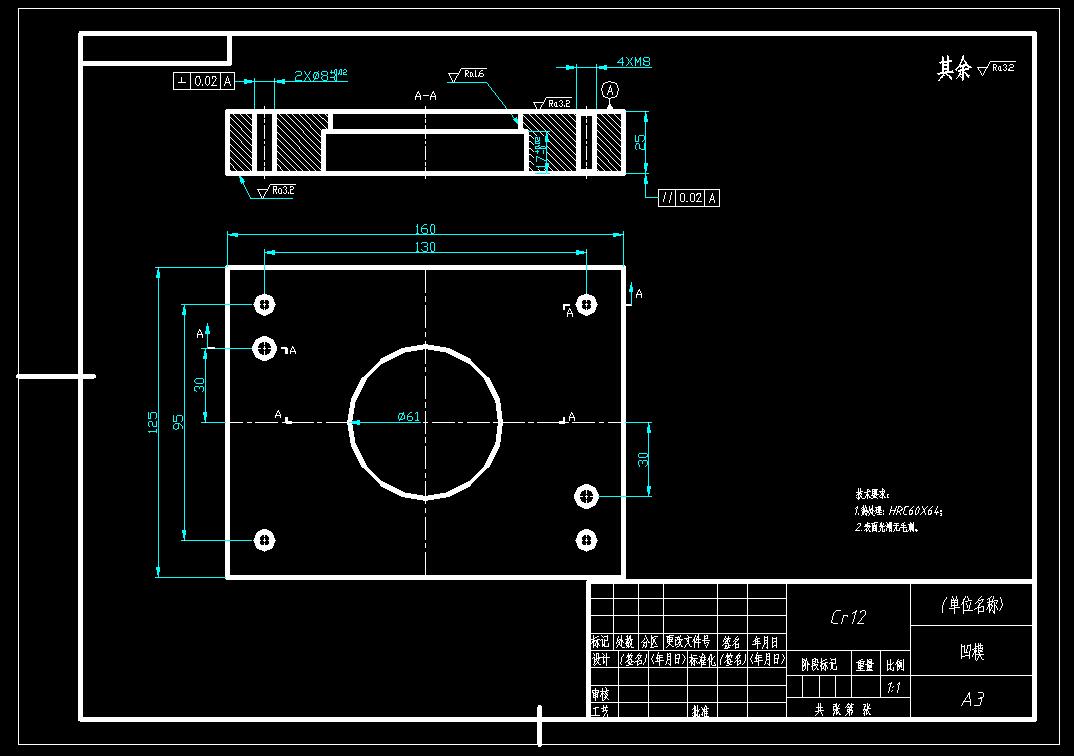

26	凹模.jpg	67.07K
27	工件三维.jpg	12.79K

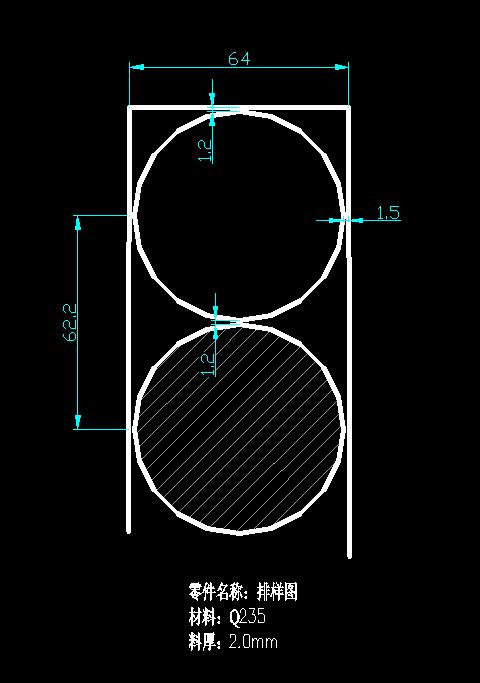

28	排样图.jpg	29.95K

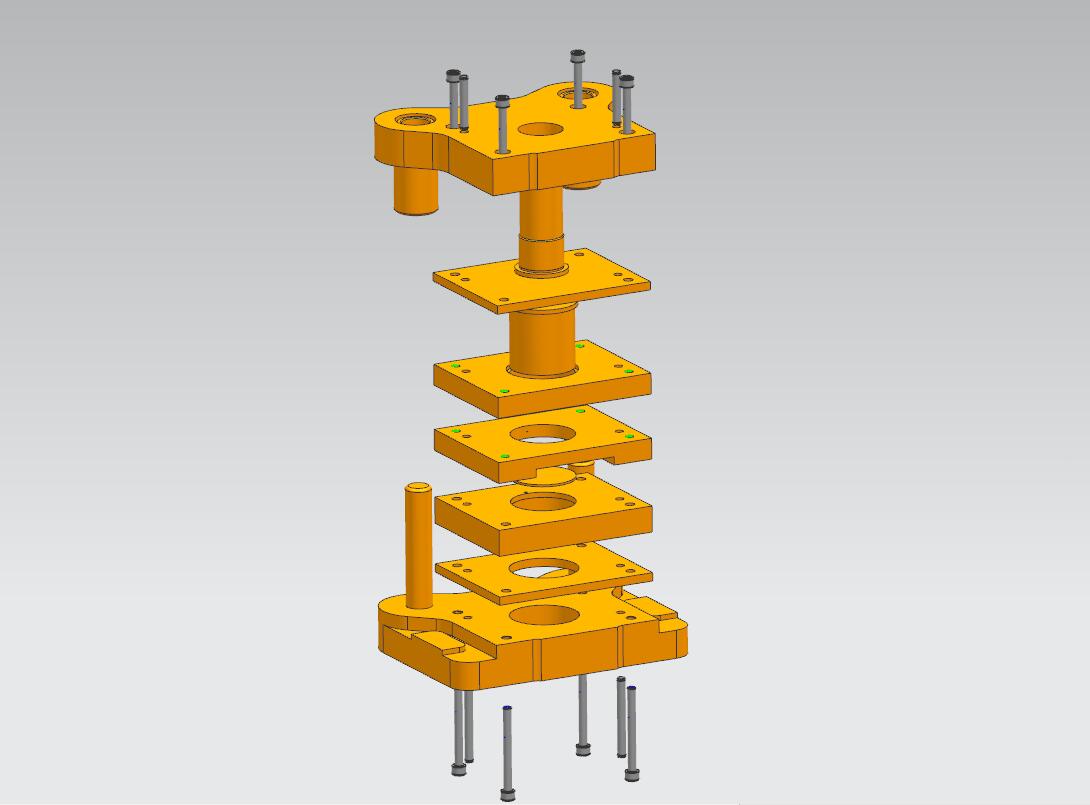

29	爆炸图.jpg	39.19K

此图纸下载需要60金币

立即下载

发布者

机械师

创作: 1367

粉丝: 71

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：714173

图纸格式：stp,dwg,prt

文件大小：1.54M

所需金币：60

上传时间：2023-09-05 21:16:53

是否可编辑：可修改，包括参数

软件版本：UG 8.0

图纸简介

圆垫片落料模（CAD图+UG三维） 1.模具制造按GB2854-81冷冲模架技术条件和 GB2870-81冷冲模零件技术条件的有关规定执行; 2.冲裁间隙要均匀，保证双边间隙 Zmin=0.246,Zmax=0.36,周围间隙要均匀一致； 3.模具的装配高度要满足设计要求,否则要增加或减少垫板； 4.装配后的模架,上模座沿导柱上或下移动要平稳,无阻滞现象; 5.导柱与导套配合间隙为0.006mm～0.012mm.
