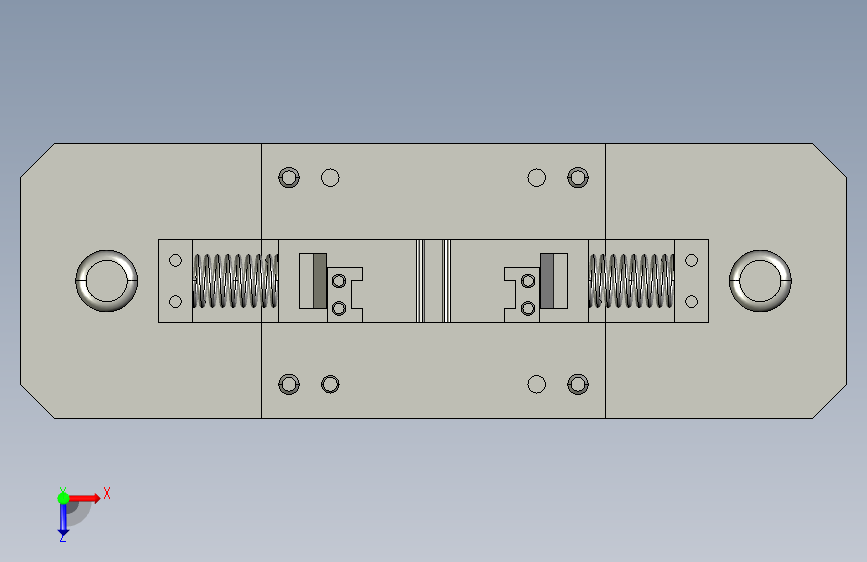

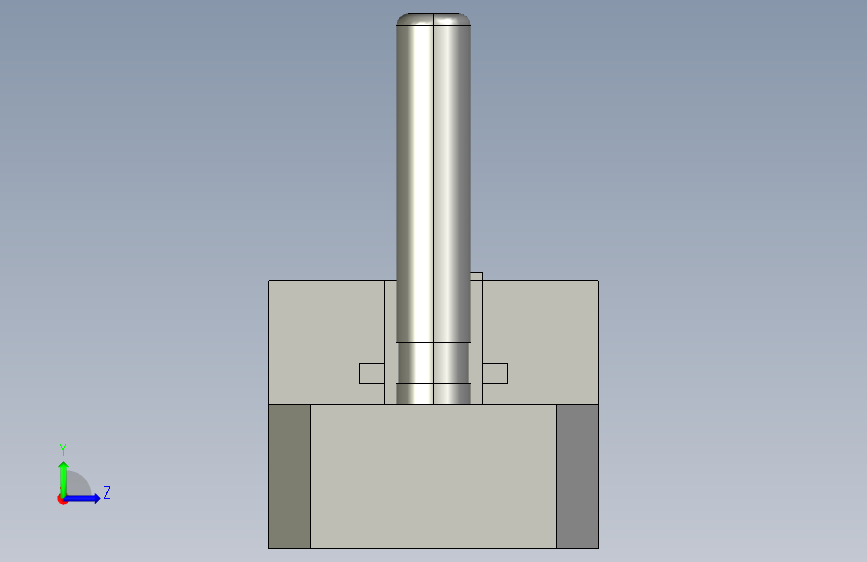

弹簧片弯曲模（CAD图+Proe三维）（ID:714181）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16939227276097.zip | 3.12M |
| 2 | asm_asm.stp | 1.11M |
| 3 | 图纸5.dwg | 300.38K |
| 4 | 13_wq_tumo.prt.1 | 96.51K |
| 5 | 16_dingweiban.prt.3 | 83.30K |
| 6 | 19_z_hd_aomo.prt.2 | 134.50K |
| 7 | 1_x_mozuo.prt.1 | 262.68K |
| 8 | 2_daozu.prt.1 | 107.67K |
| 9 | 4x30.prt.1 | 83.40K |
| 10 | 4_lh_zuoban.prt.1 | 72.73K |
| 11 | 6x50.prt.1 | 82.00K |
| 12 | 6_daotao.prt.1 | 236.46K |
| 13 | 7_xieqi.prt.1 | 88.39K |
| 14 | 8_gudingban.prt.1 | 143.30K |
| 15 | 9_s_mnozuo.prt.2 | 242.79K |
| 16 | asm.asm.3 | 71.95K |
| 17 | gb-t70_1-2000_m5x40.prt.1 | 119.70K |
| 18 | gb-t70_1-2000_m6x40.prt.1 | 123.73K |
| 19 | gongjian.prt.1 | 102.69K |
| 20 | prt0001.prt.1 | 66.05K |
| 21 | prt0002.prt.2 | 114.66K |
| 22 | prt0003.prt.1 | 101.43K |
| 23 | prt0004.prt.2 | 122.60K |
| 24 | prt0005.prt.1 | 89.98K |
| 25 | sm_asm.asm.3 | 100.57K |
| 26 | tanhuang.prt.3 | 404.42K |
| 27 | xm_asm.asm.6 | 114.39K |

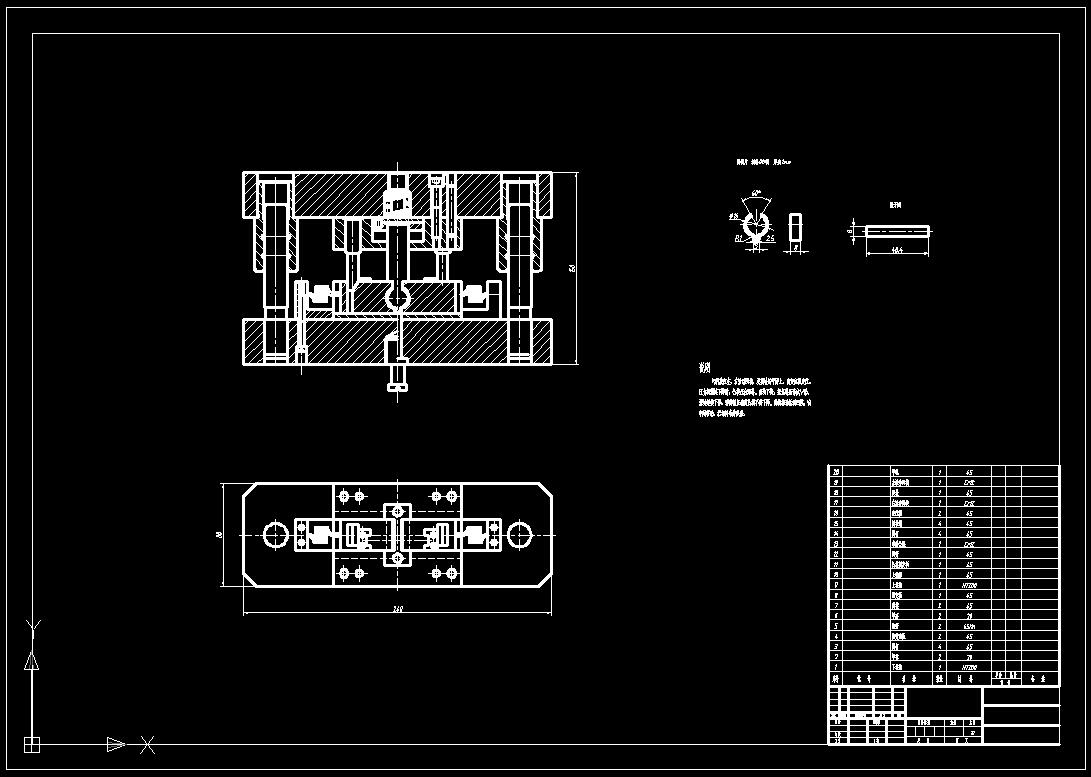

| 28 | CAD装配图.jpg | 77.29K |

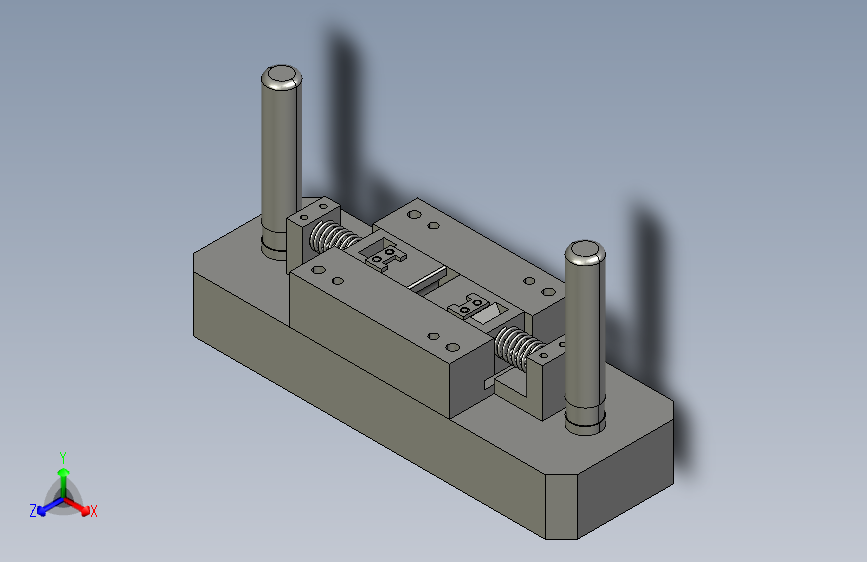

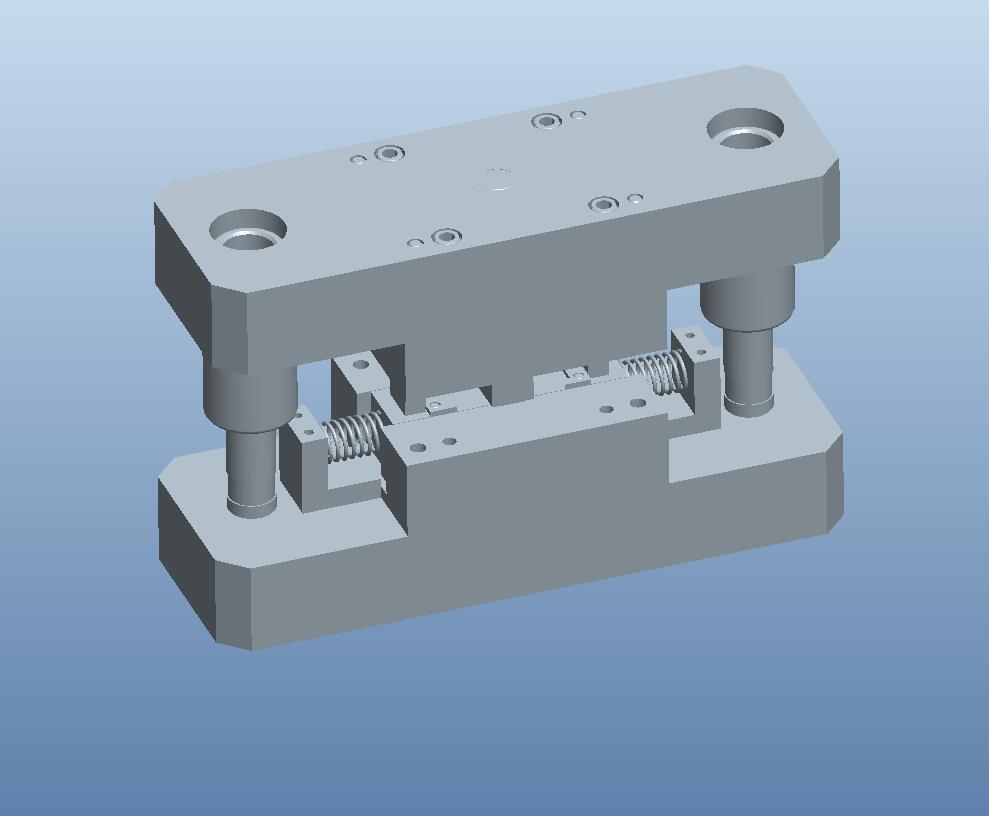

| 29 | 三维装配图.jpg | 26.64K |

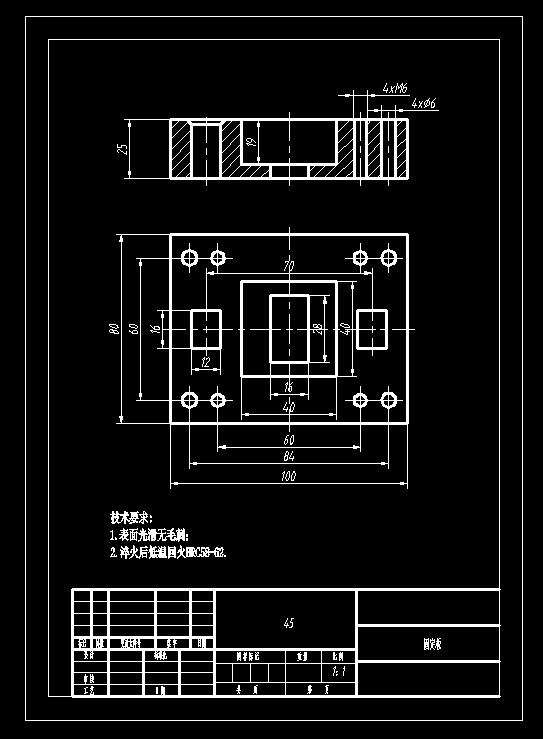

| 30 | 固定板.jpg | 41.73K |

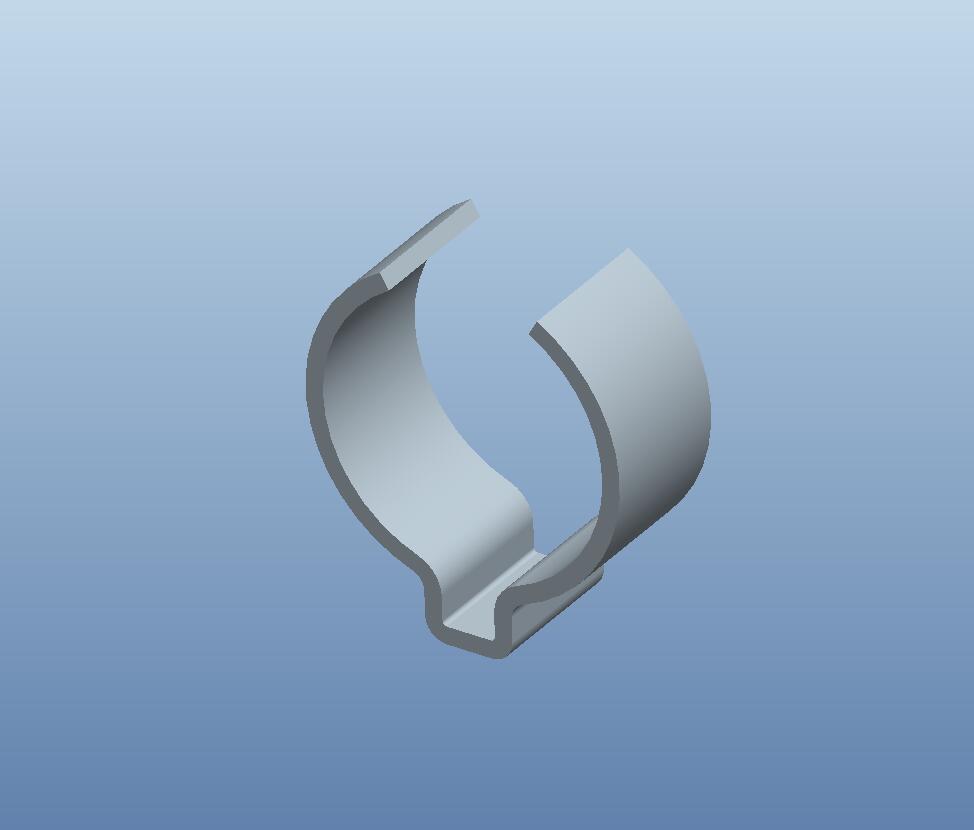

| 31 | 工件三维.jpg | 16.77K |
| 32 | 工件图.jpg | 23.23K |

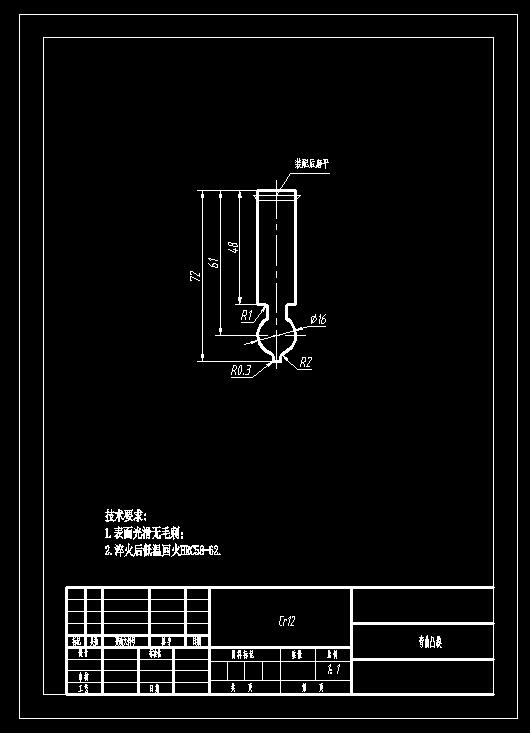

| 33 | 弯曲凸模.jpg | 25.41K |

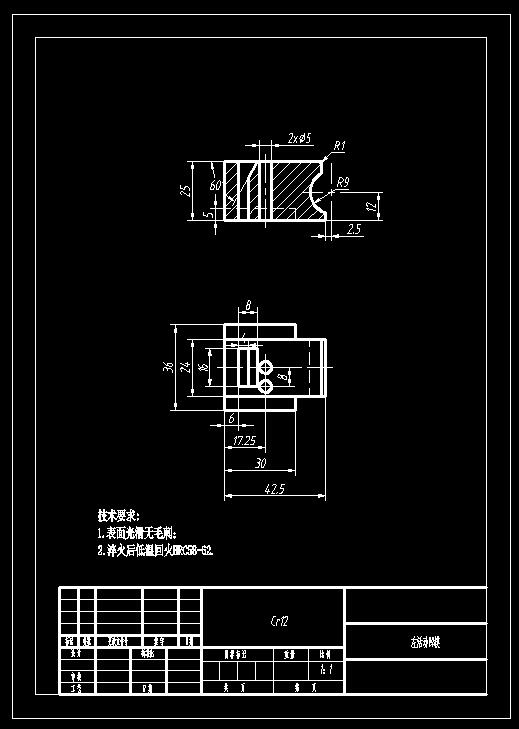

| 34 | 活动凹模.jpg | 32.47K |

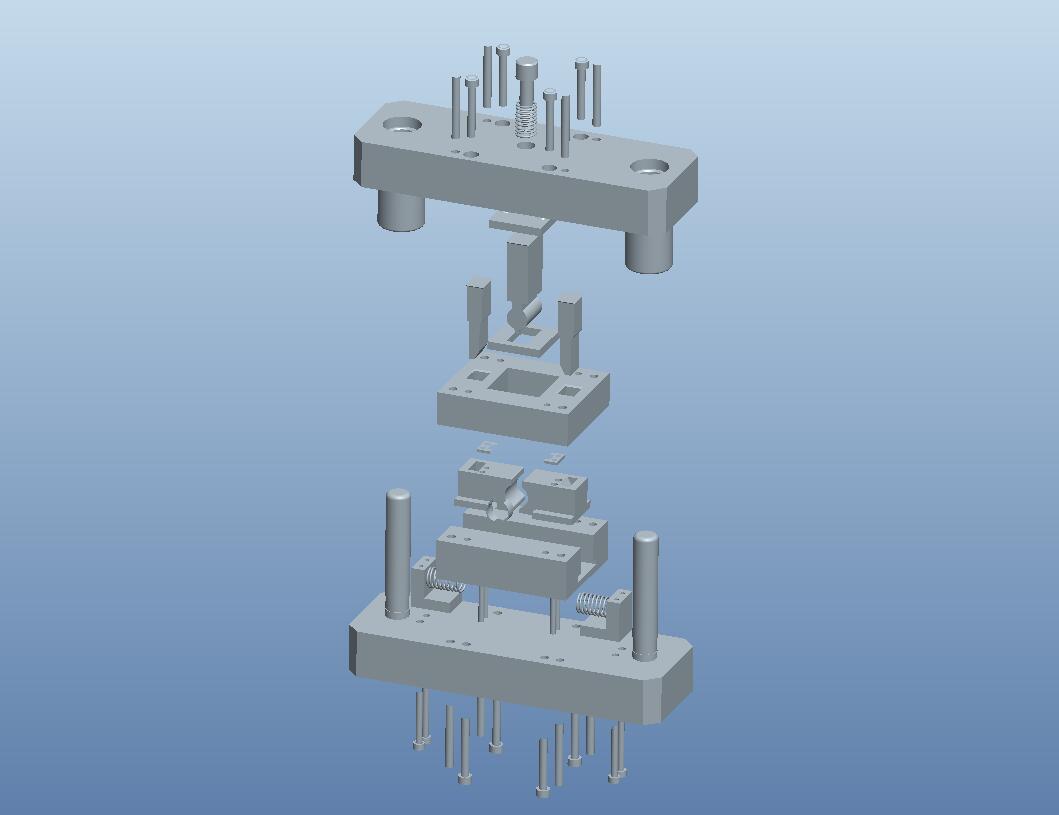

| 35 | 爆炸图.jpg | 27.78K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt,asm
文件大小：3.19M
所需金币：80
上传时间：2023-09-05 22:05:30
是否可编辑：可修改，包括参数
版本：PROE
标签
弹簧片
弯曲模
模具
冲压
图纸简介

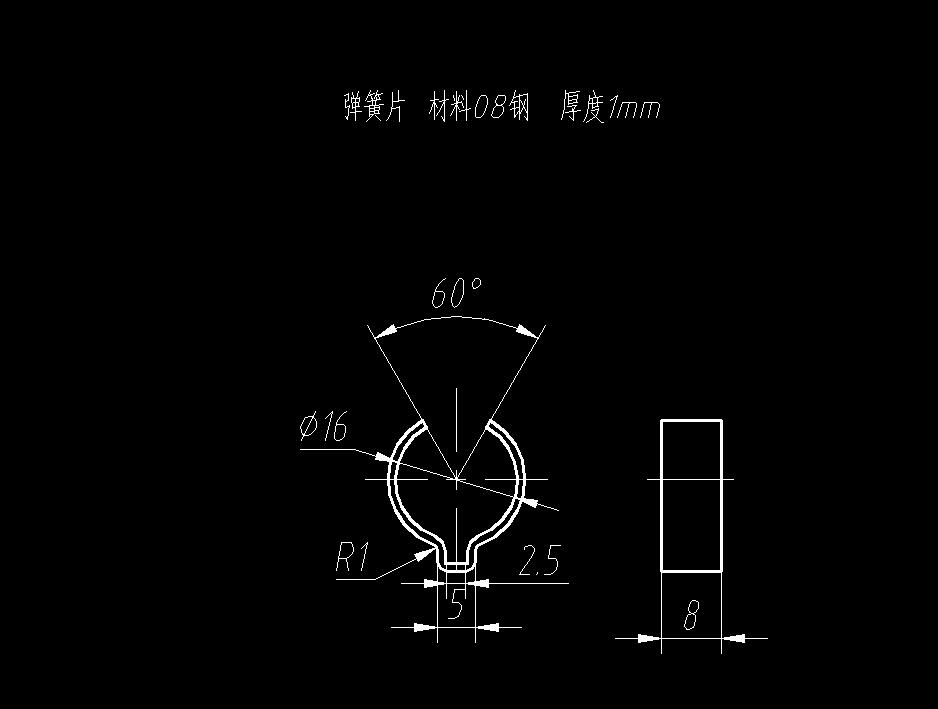

弹簧片弯曲模（CAD图+Proe三维） 材料08钢 厚度1mm
坏料放在左、右活动凹模、及顶块的平面上，由定位板定位。压力机滑块下降时，凸模压住环料、顶块下降，把坯料压弯成V形。滑块继续下降，弹簧被压缩使凸模不再下降。斜楔推动活动凹模、向中间移动，把坏料弯曲成形。
