弯钩件冲孔落料模+弯曲模（CAD图+UG三维）（ID:714983）

设备部件 / 模具类 / 弯钩件冲孔落料模+弯曲模（CAD图+UG三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16939989503811.rar	3.64M
2	1落料冲孔.dwg	340.97K
3	2弯曲模.dwg	214.81K
4	ASM-A.stp	609.58K
5	新建文本文档.txt	517B
6	10_tumo_GDB.prt	186.50K
7	11_dianban.prt	143.00K
8	12_S_mozuo.prt	248.50K
9	14_tuijianqi.prt	156.50K
10	15_mobin.prt	177.50K
11	19_CK_tumo.prt	137.50K
12	1_X_mozuo.prt	401.00K
13	20_tuaomo.prt	164.00K
14	23_dangliaoxiao.prt	140.50K
15	2_daozu.prt	154.00K
16	3_xieliao_lD.prt	181.00K
17	4_tuaomo_GDB.prt	230.50K
18	5_xiangjiao.prt	136.50K
19	6_xieliaoban.prt	213.50K
20	8_aomo_GDB.prt	252.50K
21	9_daotao.prt	173.00K
22	ASM-A.prt	204.00K
23	GB-T119.1-20006x40.prt	209.50K
24	GB-T119.1-20006x60.prt	211.00K
25	GB-T70.1-2000M6x35.prt	306.00K
26	GB-T70.1-2000M6x60.prt	296.00K
27	gongjian1.prt	133.00K
28	SM-A_asm.prt	200.00K
29	XM-A_asm.prt	216.00K
30	_model1.prt	160.00K

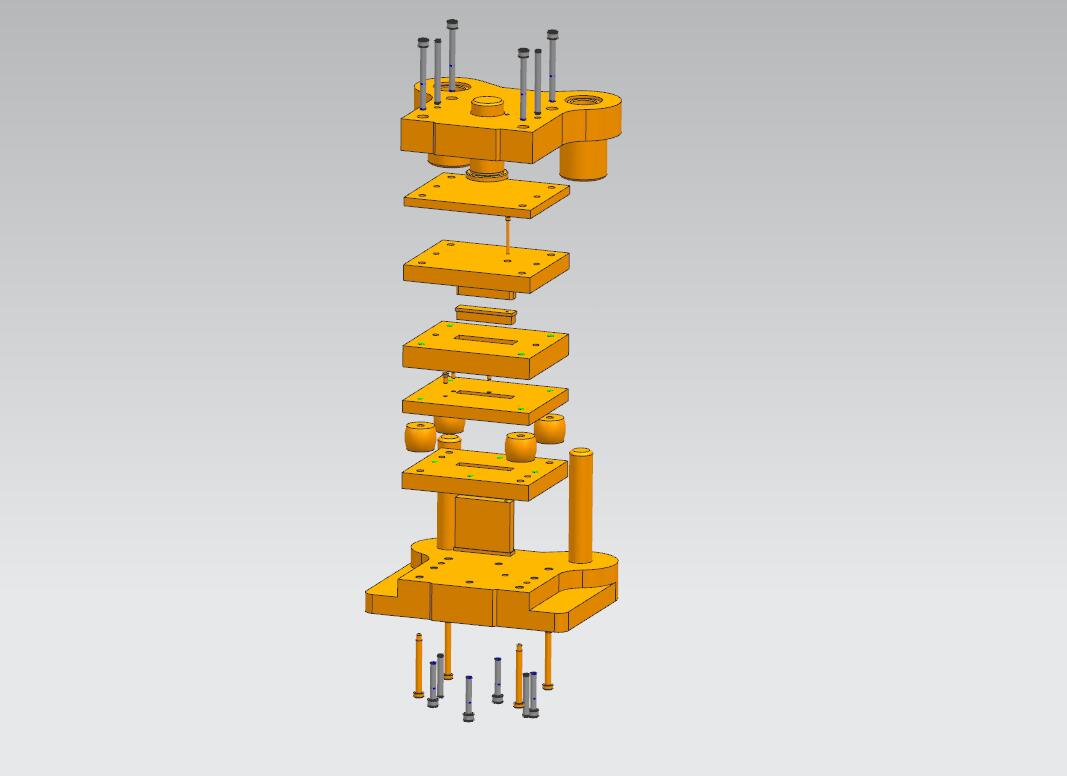

31	三维爆炸图.jpg	33.90K

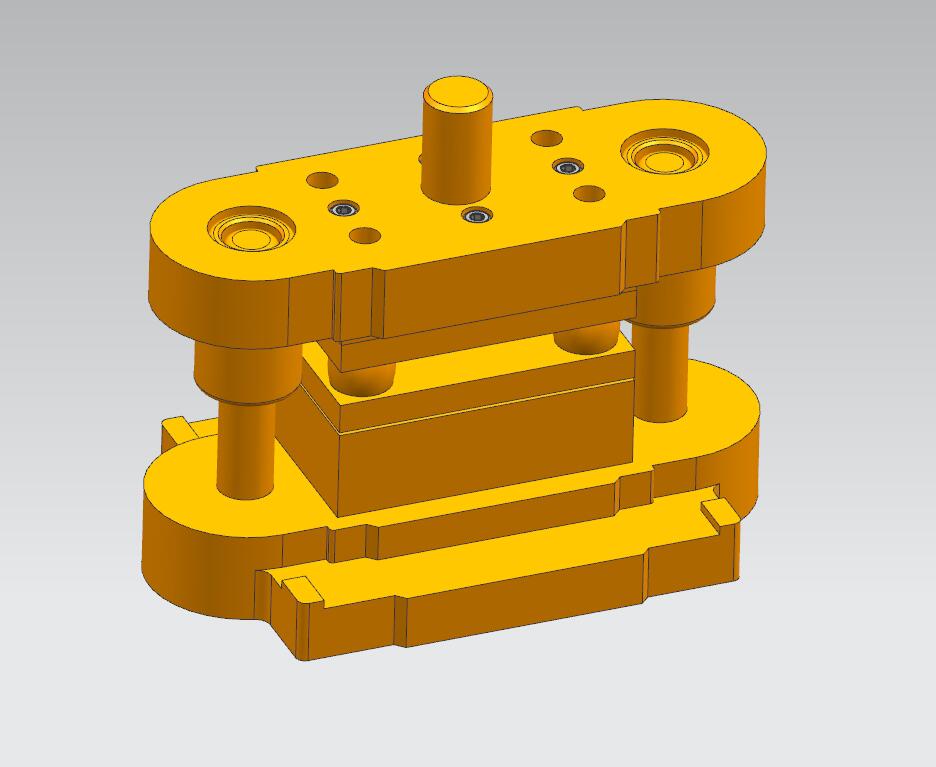

32	三维装配图.jpg	33.11K
33	落料凸凹模.jpg	37.84K
34	落料凸模固定板.jpg	41.16K
35	落料凹模.jpg	41.58K

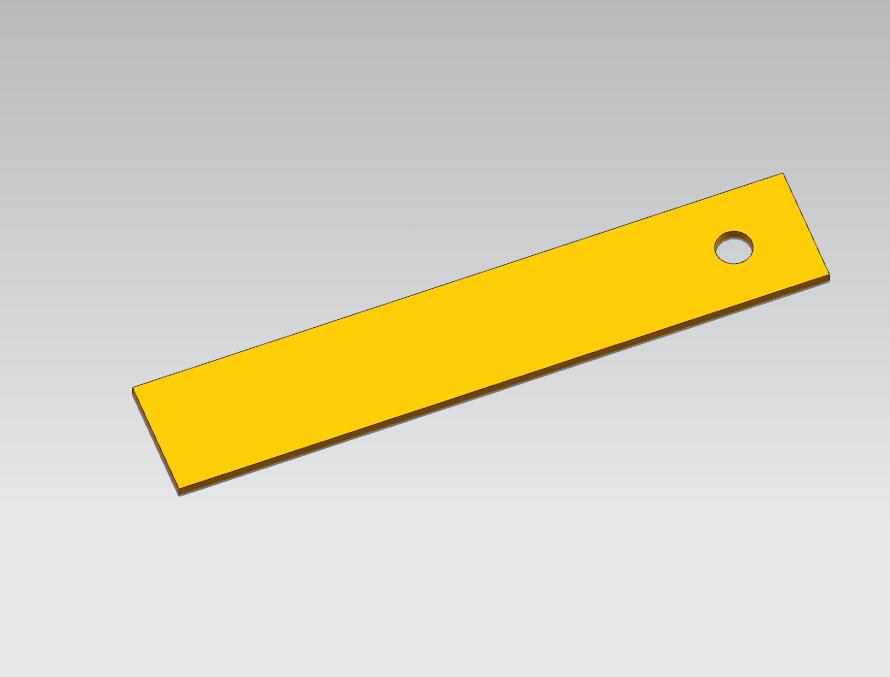

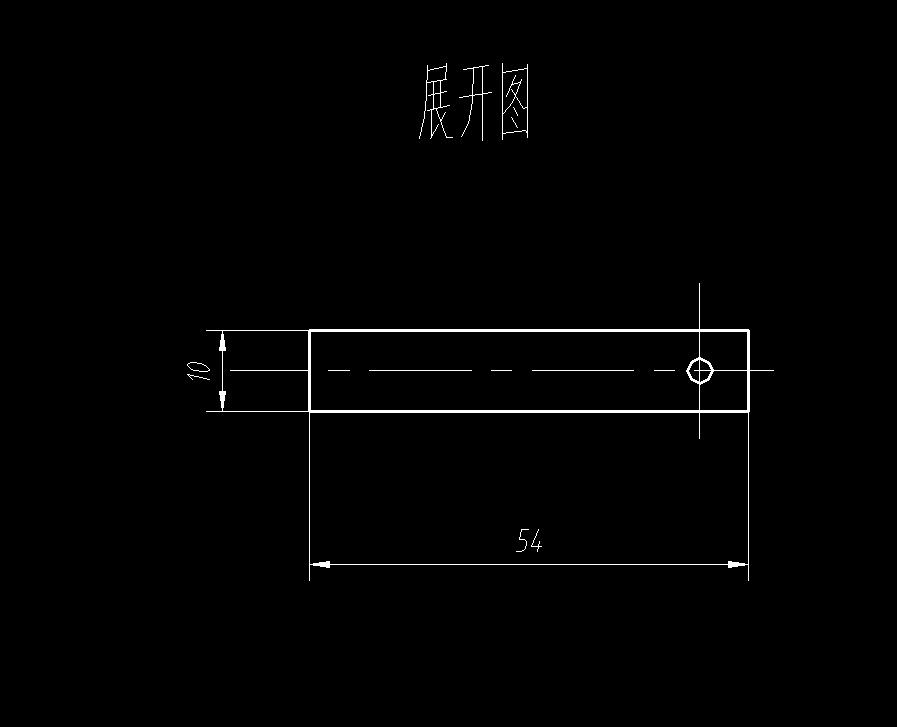

36	落料工件图.jpg	12.98K
37	落料模装配图.jpg	79.95K

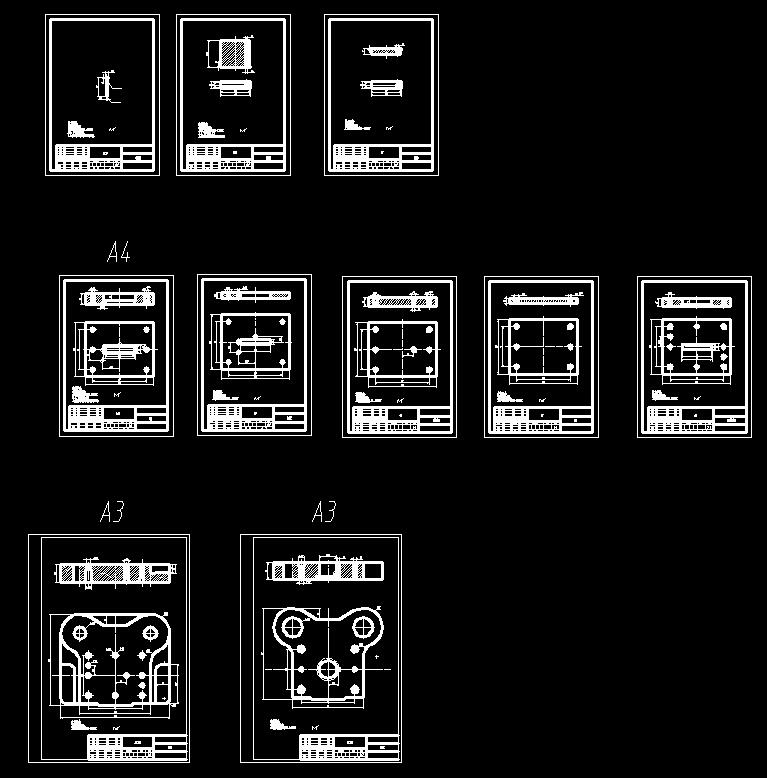

38	落料零件图.jpg	64.71K
39	ASM-B.stp	546.57K
40	10_xieliao_LD.prt	185.00K
41	11_WQ_tumo.prt	144.50K
42	15_xiangjiao.prt	133.50K
43	16_dingweixiao.prt	140.00K
44	1_X_mozuo.prt	528.00K
45	2_daozu.prt	142.00K
46	4_aomo.prt	283.50K
47	5_xieliaoban.prt	206.50K
48	6_tumo_GDB.prt	266.00K
49	7_S_mozuo.prt	341.50K
50	8_daotao.prt	170.50K
51	9_dianban.prt	148.00K
52	ASM-B.prt	254.50K
53	GB-T119.1-20005x35.prt	209.00K
54	GB-T70.1-2000M5x35.prt	305.50K
55	gongjian2.prt	175.00K
56	SM-B_asm.prt	200.00K
57	XM-B_asm.prt	164.00K
58	_model1.prt	156.00K
59	三维装配图弯曲.jpg	41.49K
60	工件三维.jpg	14.44K
61	工件图.jpg	25.34K
62	弯曲模凸模.jpg	26.06K
63	弯曲模凸模固定板.jpg	36.22K
64	弯曲模凹模.jpg	44.14K

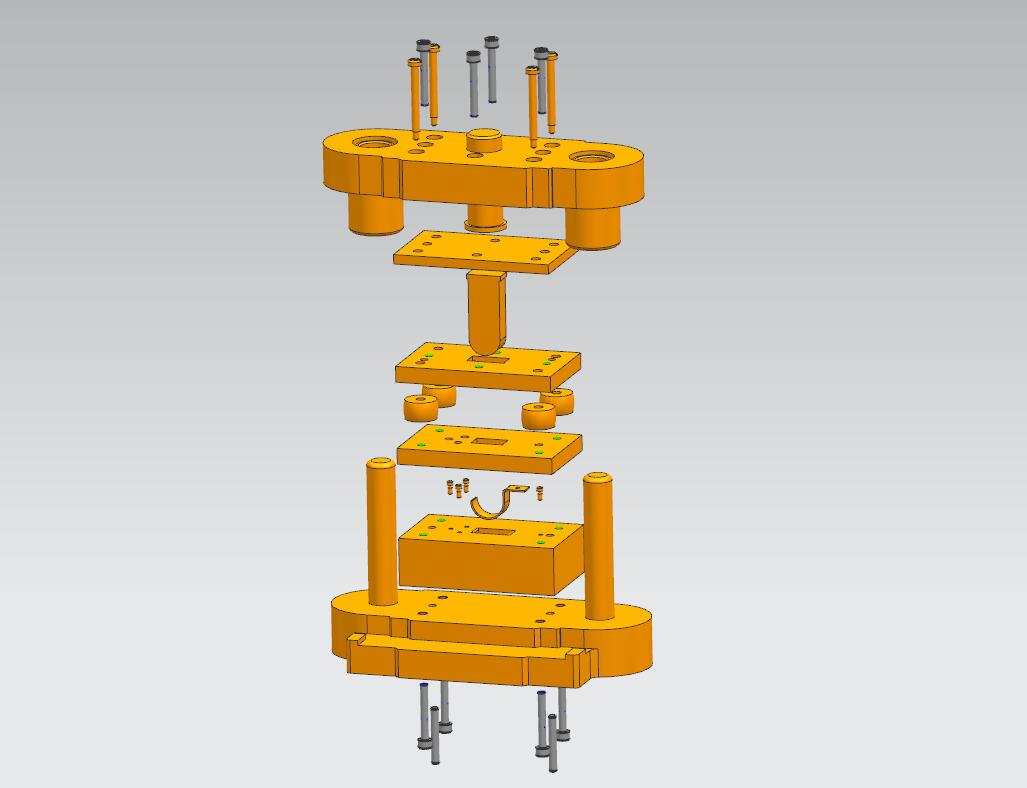

65	弯曲模爆炸图.jpg	36.65K

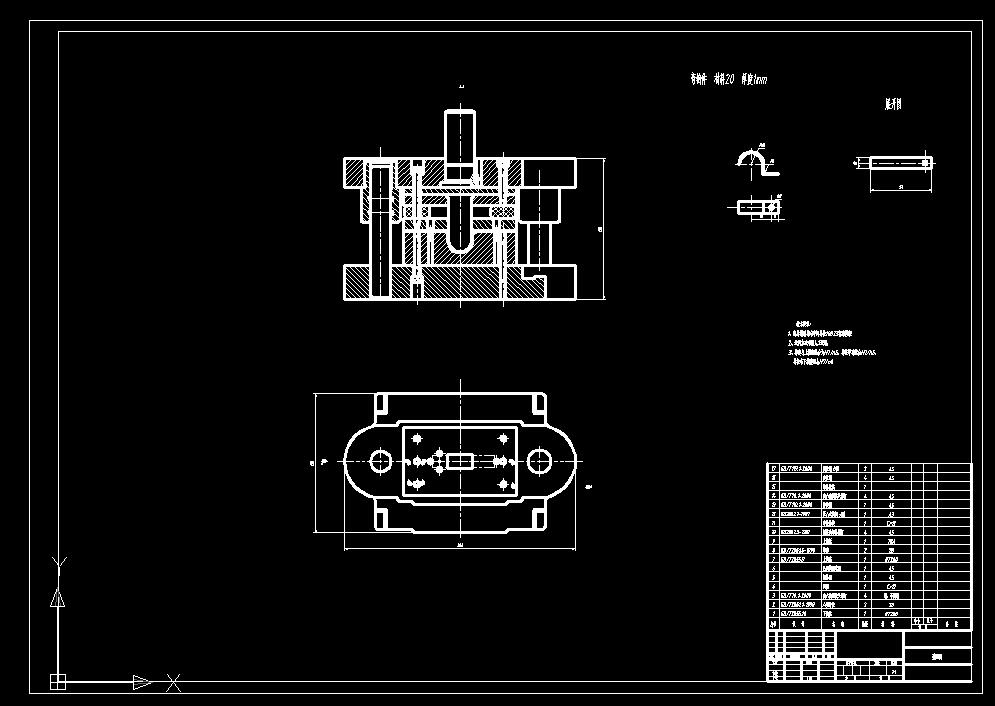

66	弯曲模装配图.jpg	59.12K

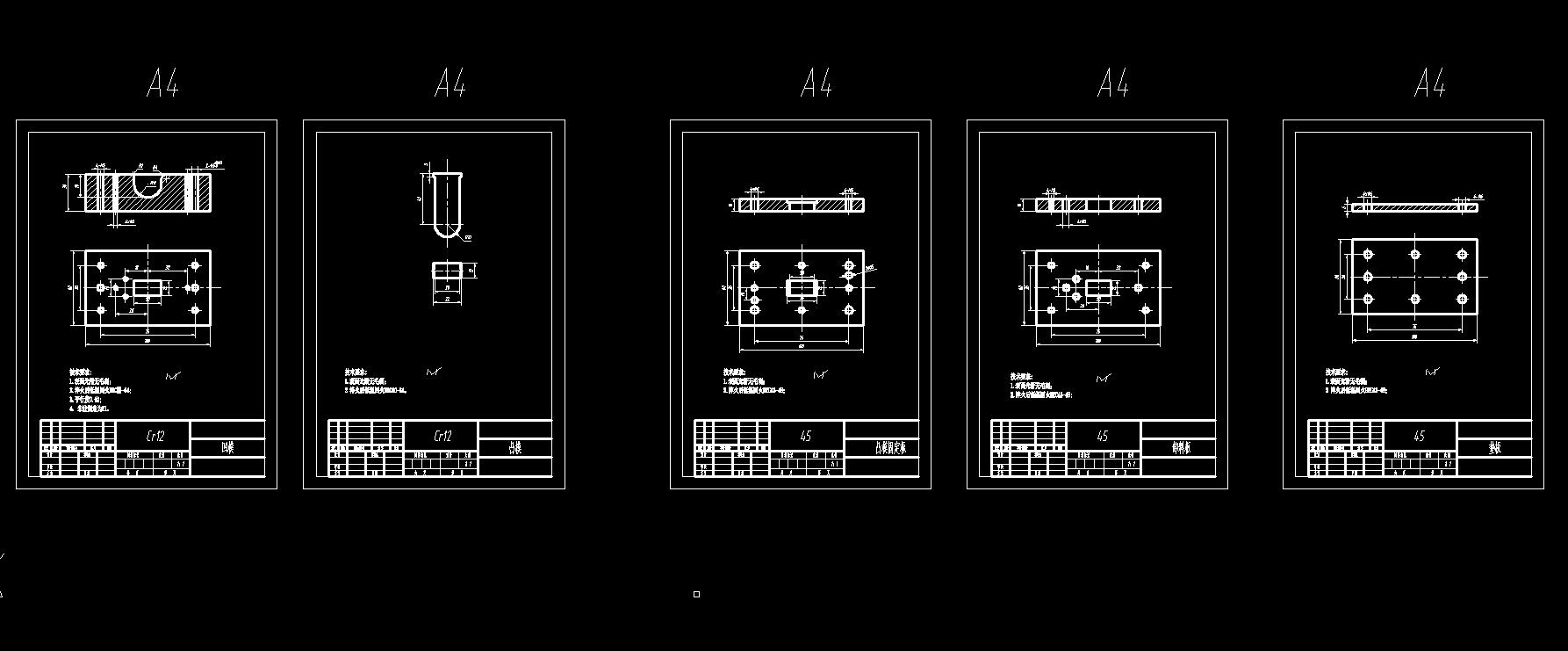

67	弯曲模零件图.jpg	93.45K

此图纸下载需要150金币

立即下载

发布者

机械师

创作: 1293

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt

文件大小：3.73M

所需金币：150

上传时间：2023-09-06 19:15:53

是否可编辑：可修改，包括参数

版本：UG 8.0

标签

弯钩

落料模

弯曲模

管夹

图纸简介

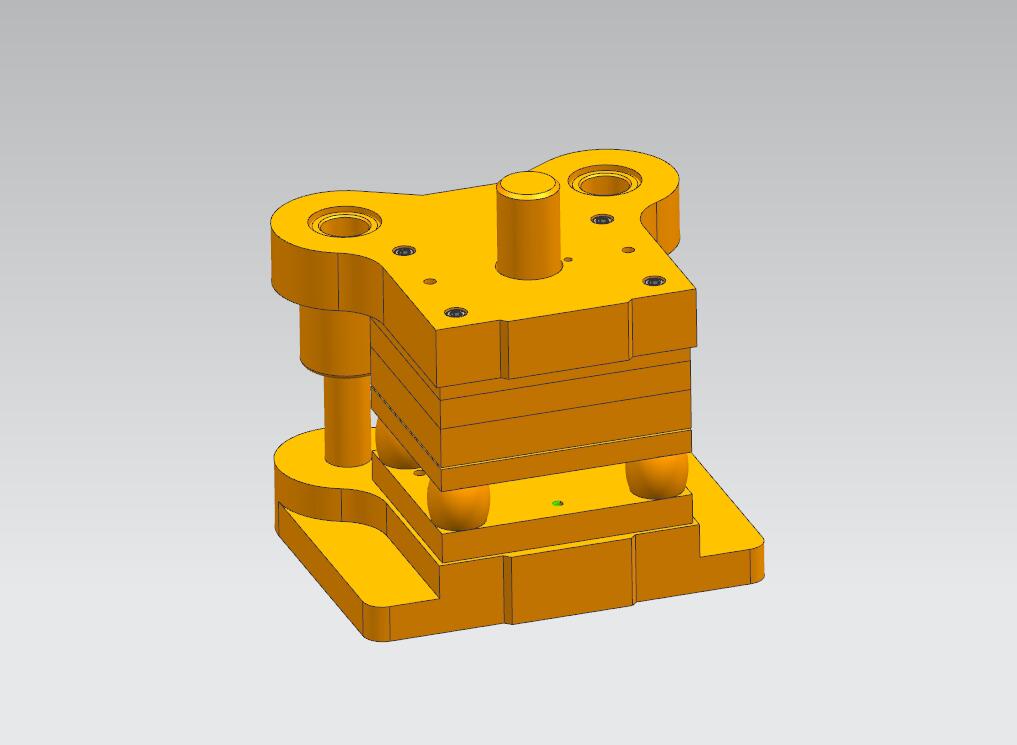

弯钩件冲孔落料模+弯曲模（CAD图+UG三维）材料 20 厚度1mm 该套图纸共有两套，分别冲孔落料模和弯曲模两个工序，图纸包含CAD图和UG三维图，另附STP通用格式，图纸部件齐全，制图规范。 1）装配好的冲模，其闭合高度应符合设计要求2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6)装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
