盖帽级进模（CAD图+SW三维+工作动画）（ID:714984）

查找相似图纸

设备部件 / 模具类 / 盖帽级进模（CAD图+SW三维+工作动画）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	16939992264017.rar	7.32M
2	HN049.STEP	2.98M
3	动画.avi	8.25M
4	10_CK_tumo.SLDPRT	57.90K
5	10_CK_tumo2.SLDPRT	59.77K
6	11_mobin.SLDPRT	82.27K
7	13_daozhenxiao.SLDPRT	59.90K
8	14_LL_tumo.SLDPRT	60.33K
9	15_QK_tumo.SLDPRT	58.74K
10	17_daozu.SLDPRT	57.03K
11	19_daoliaogan.SLDPRT	54.28K
12	1_X_mozuo.SLDPRT	168.76K
13	21_daotao.SLDPRT	158.71K
14	22_xieliao_LD.SLDPRT	67.80K
15	2_X_dianban.SLDPRT	97.88K
16	3_aomo.SLDPRT	176.49K
17	4_xieliaoban.SLDPRT	119.85K
18	5_tumo_GDB.SLDPRT	167.47K
19	6_S_dianban.SLDPRT	76.98K
20	8_S_mozuo.SLDPRT	133.60K
21	9_LL_tumo.SLDPRT	55.96K
22	B18.3.1M-10x1.5x50HexSHCS--32CHX.sldprt	201.72K
23	B18.3.1M-10x1.5x70HexSHCS--32CHX.sldprt	189.75K
24	B18.3.6M-M12x1.75x8HexSocketFlatPt.SS--N.sldprt	144.95K
25	feiliao1.SLDPRT	46.09K
26	feiliao2.SLDPRT	49.22K
27	GB_CONNECTING_PIECE_PIN_DP10X50.sldprt	123.34K
28	GB_CONNECTING_PIECE_PIN_DP10X80.sldprt	112.33K
29	gongjian.SLDPRT	126.05K
30	HN049-SM.SLDASM	355.31K
31	HN049-XL.SLDASM	273.68K
32	HN049-XM.SLDASM	399.46K
33	HN049.SLDASM	906.25K
34	liaodai.SLDPRT	48.68K
35	thanhuang1.SLDPRT	273.69K
36	thanhuang2.SLDPRT	251.29K
37	图纸25.dwg	641.28K

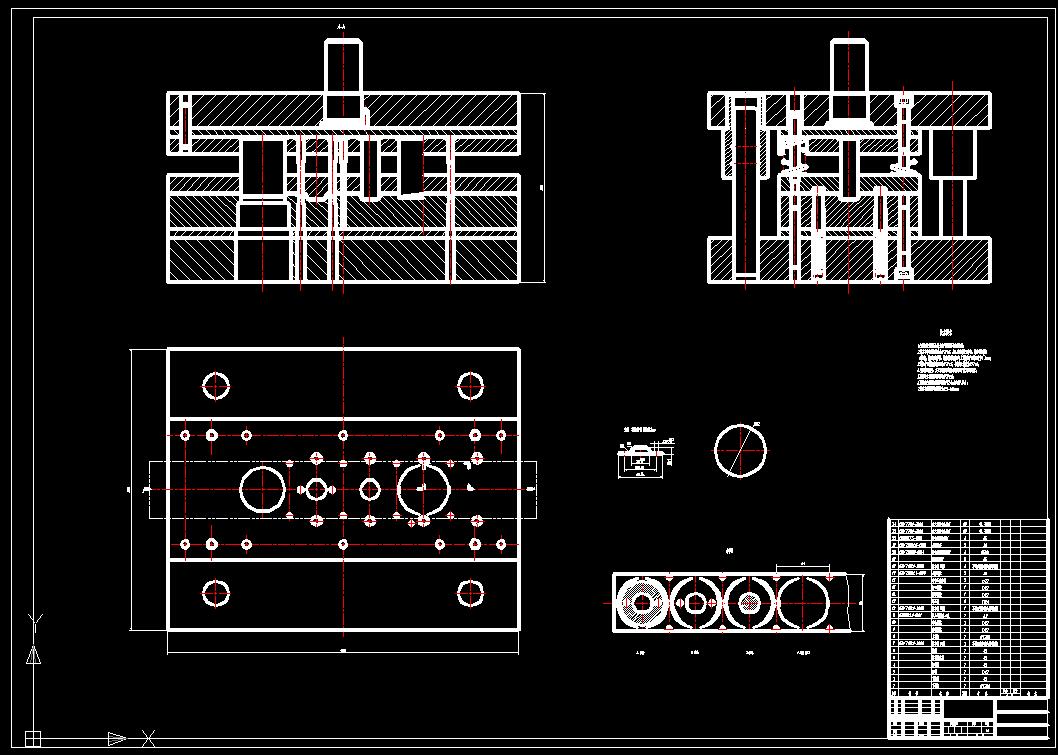

38	CAD装配图.jpg	117.58K

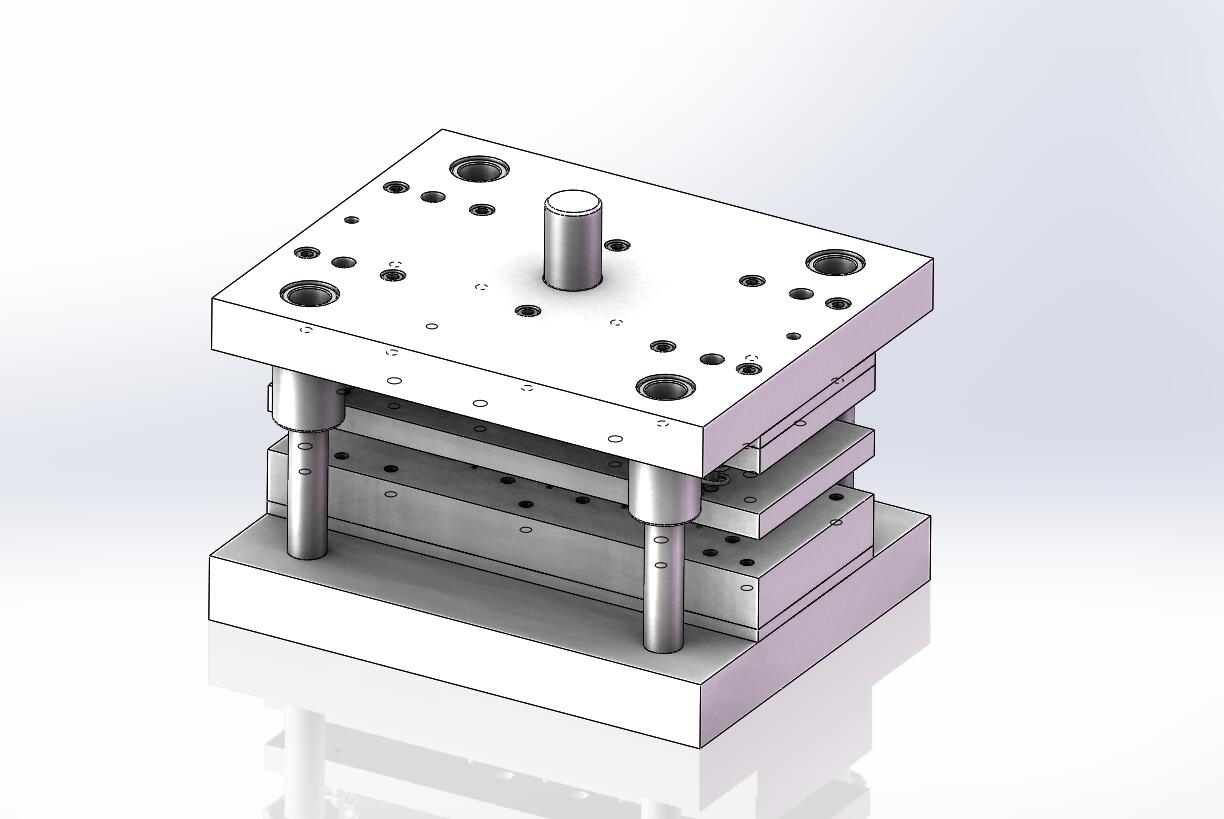

39	三维装配图.jpg	59.20K

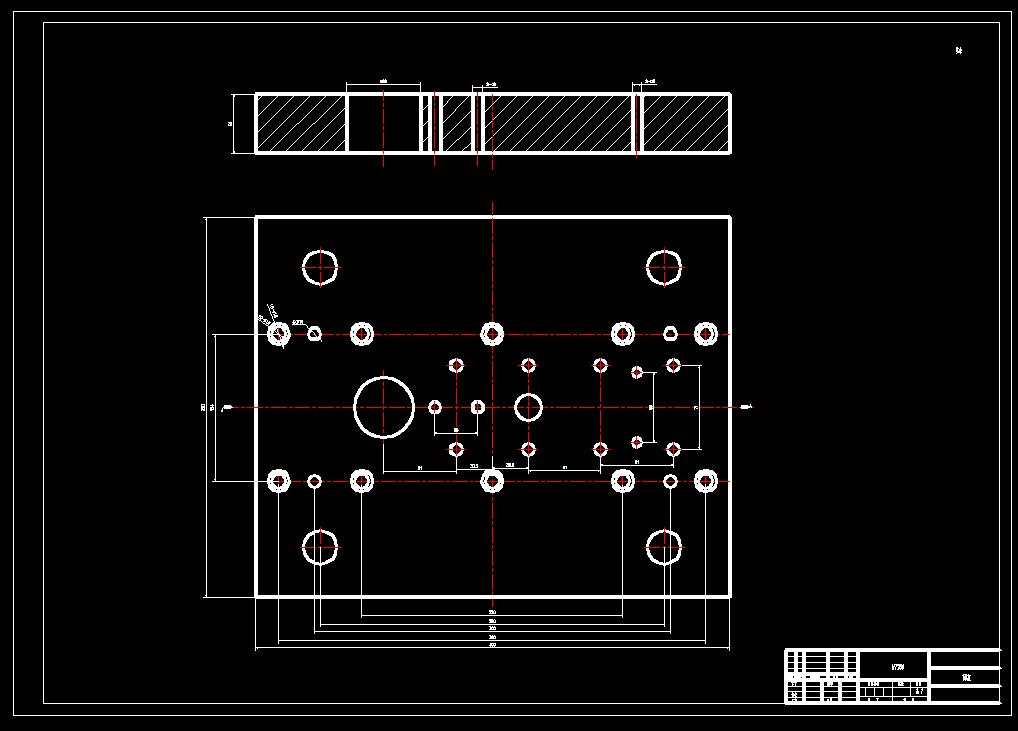

40	下模座.jpg	58.68K

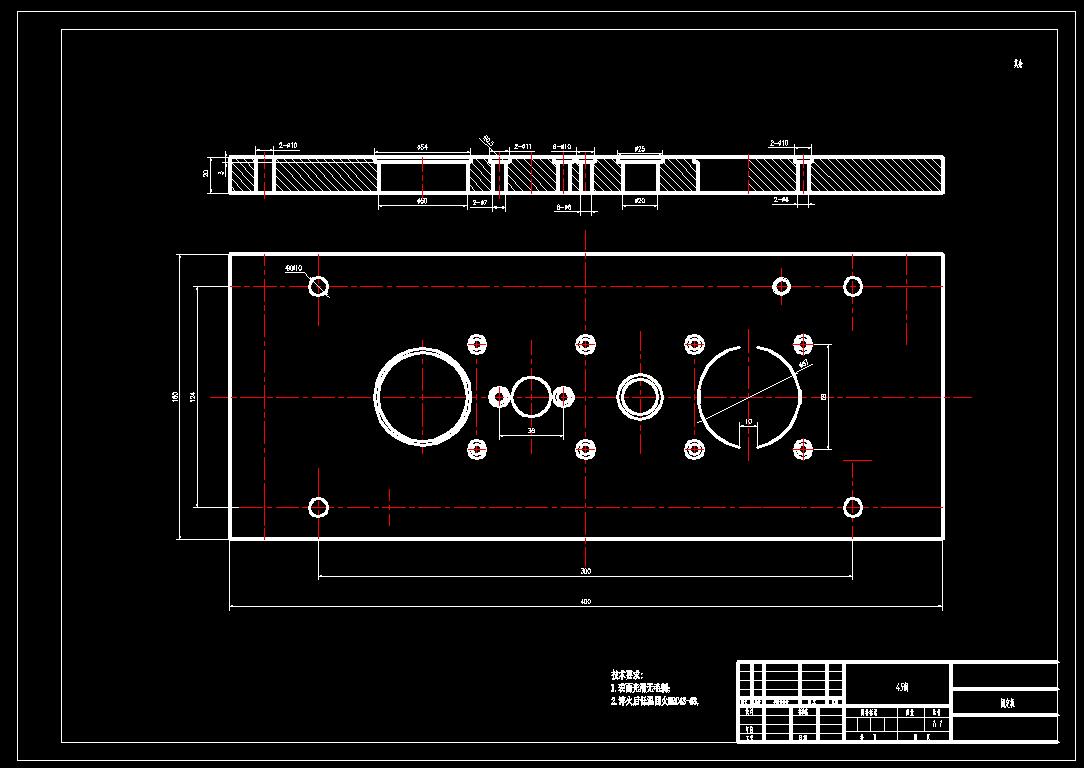

41	凸模固定板.jpg	67.75K

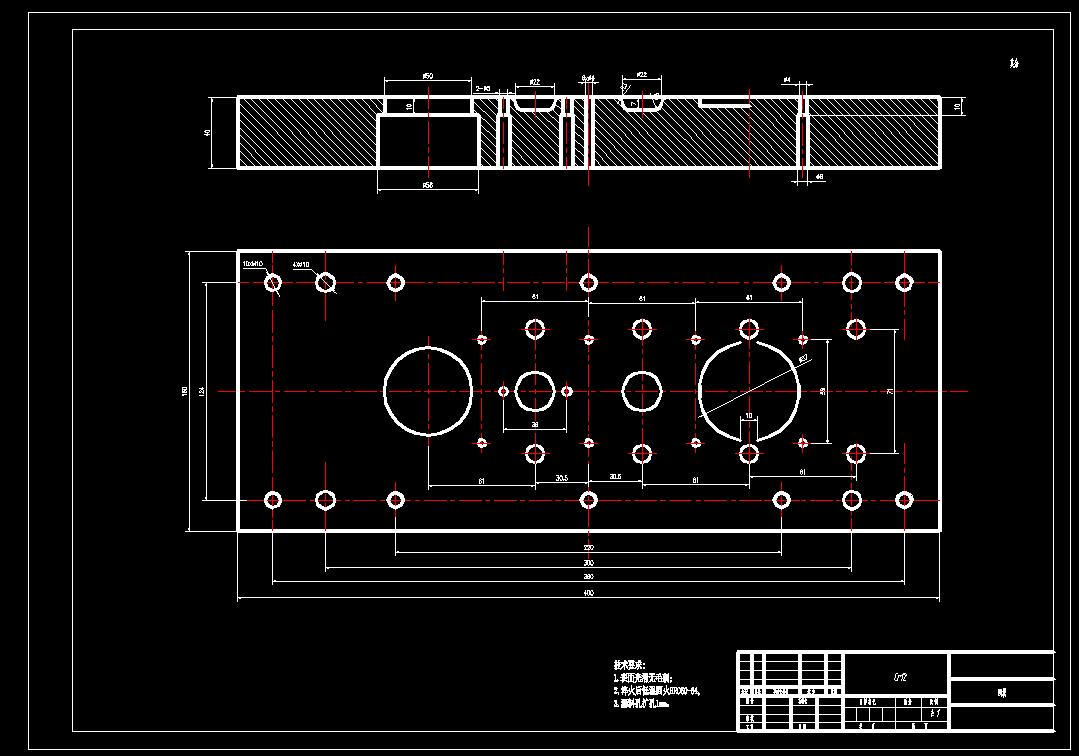

42	凹模.jpg	85.35K
43	工件三维.jpg	27.69K

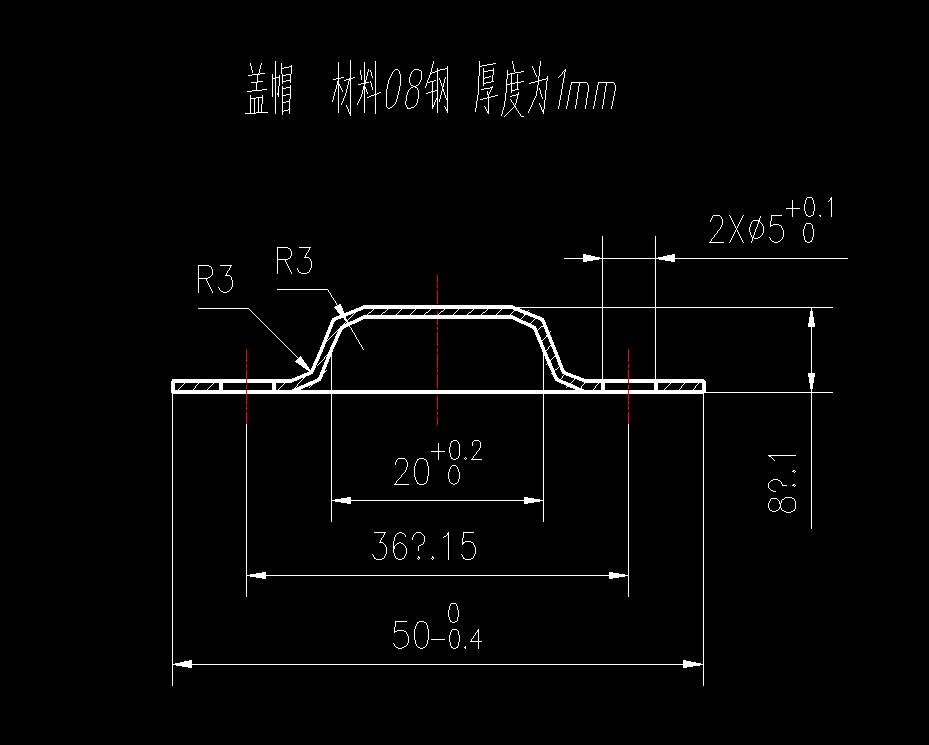

44	工件图.jpg	33.73K

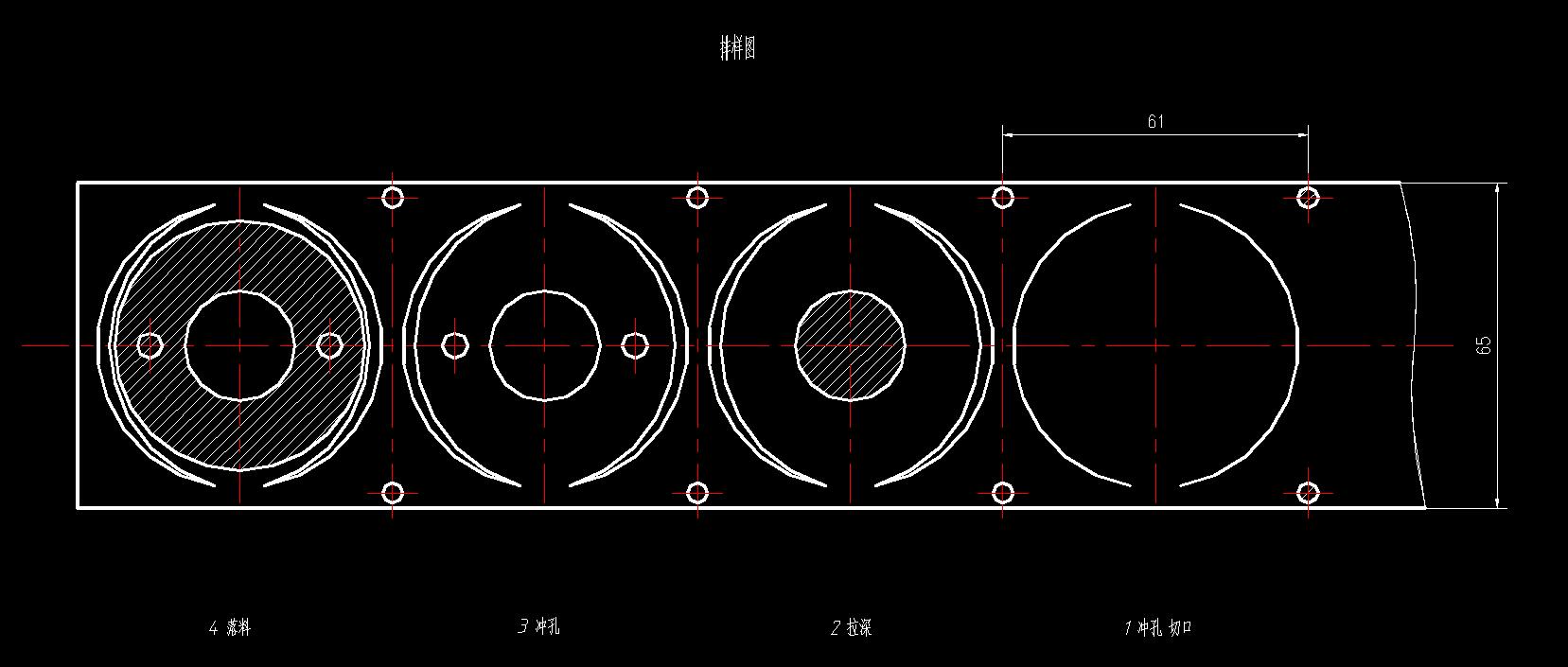

45	排样图.jpg	96.89K

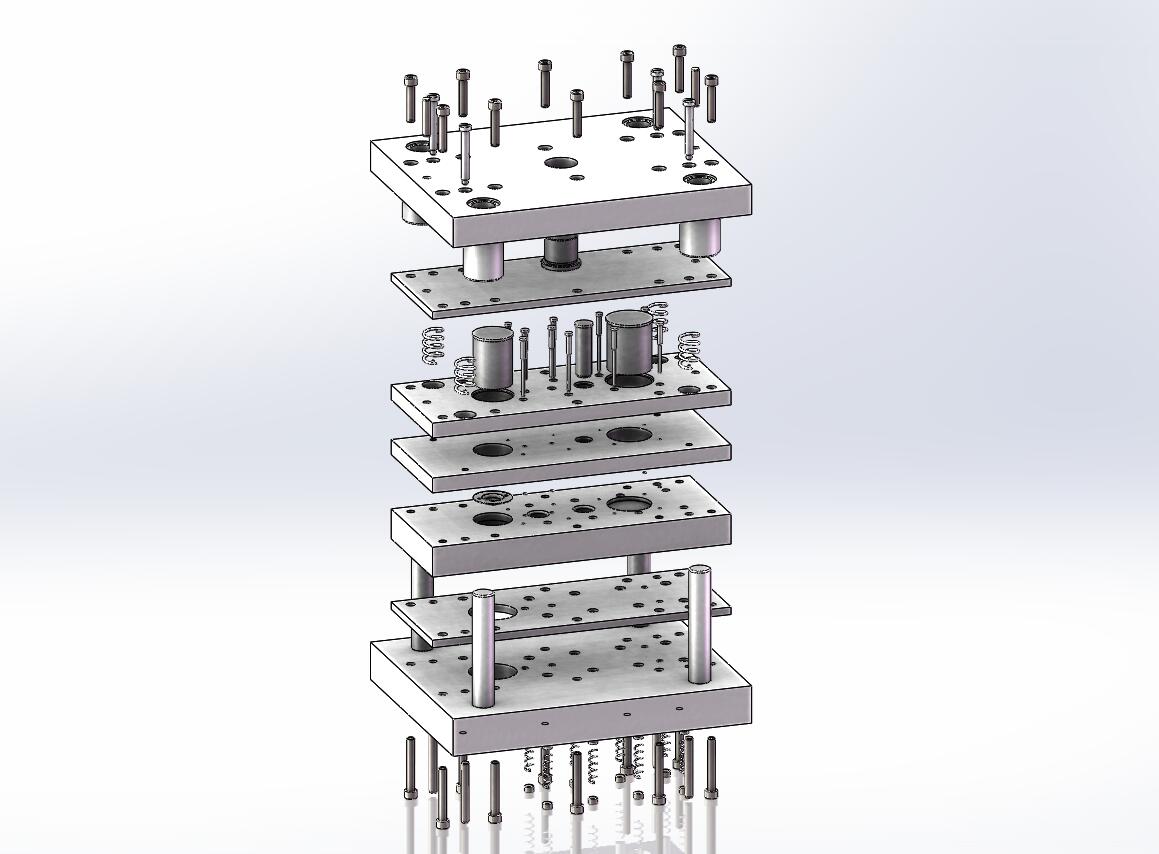

46	爆炸图.jpg	67.32K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1305

粉丝: 67

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：714984

图纸格式：step,sldprt,sldasm,dwg

文件大小：7.49M

所需金币：120

上传时间：2023-09-06 19:20:32

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2015

标签

盖帽

级进模

冲压

模具

图纸简介

盖帽级进模（CAD图+SW三维+工作动画）材料08钢厚度为1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
