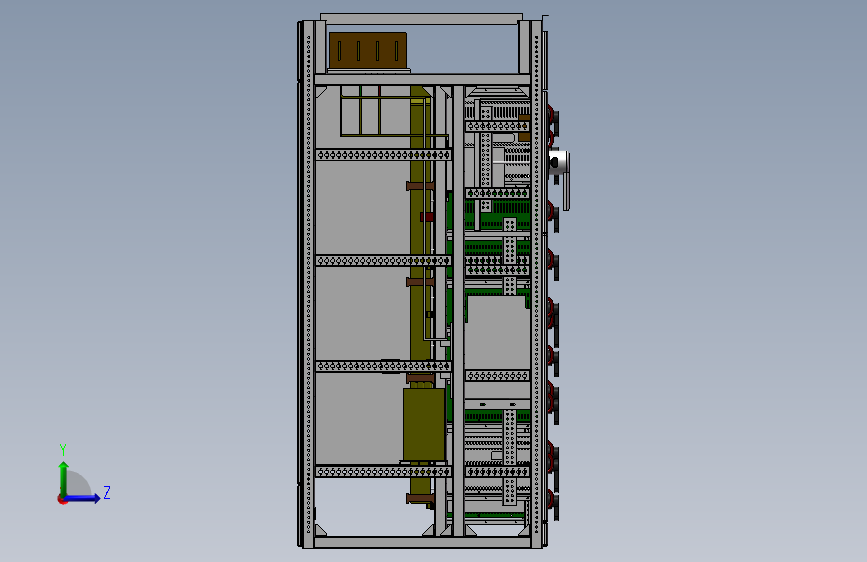

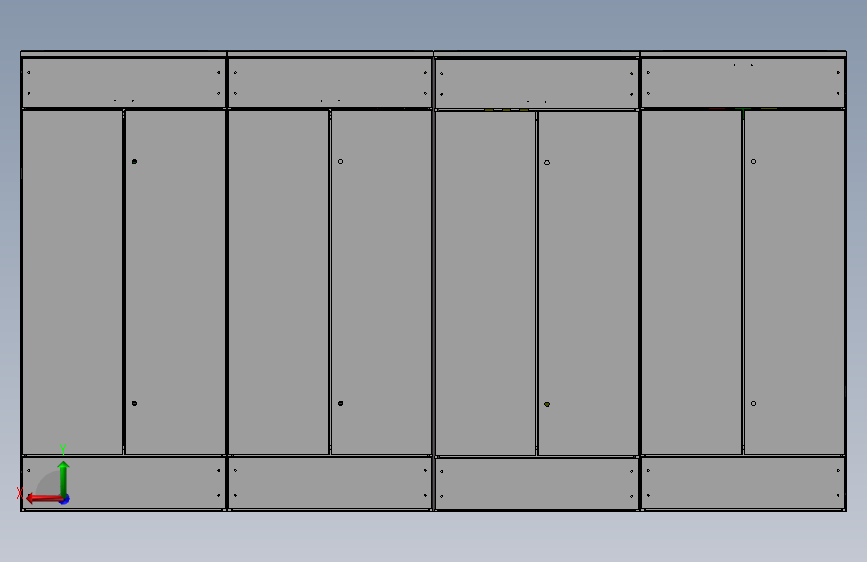

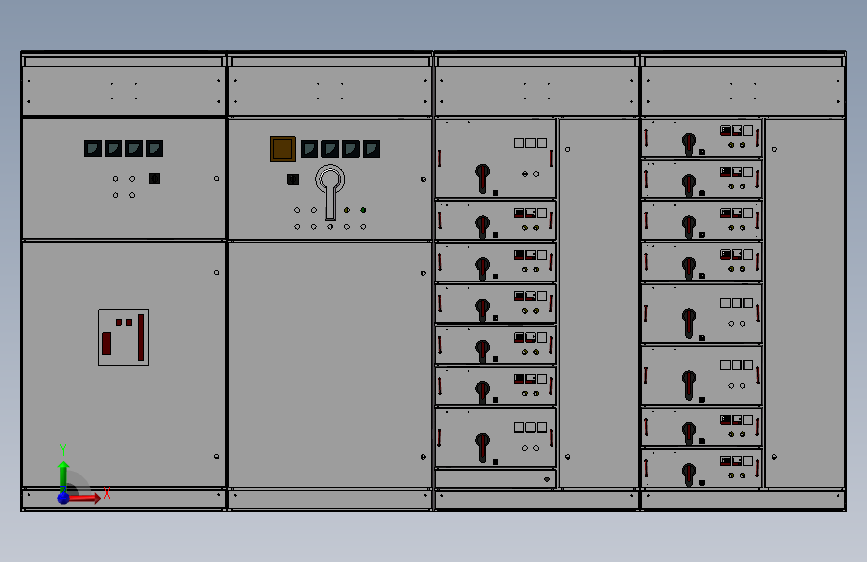

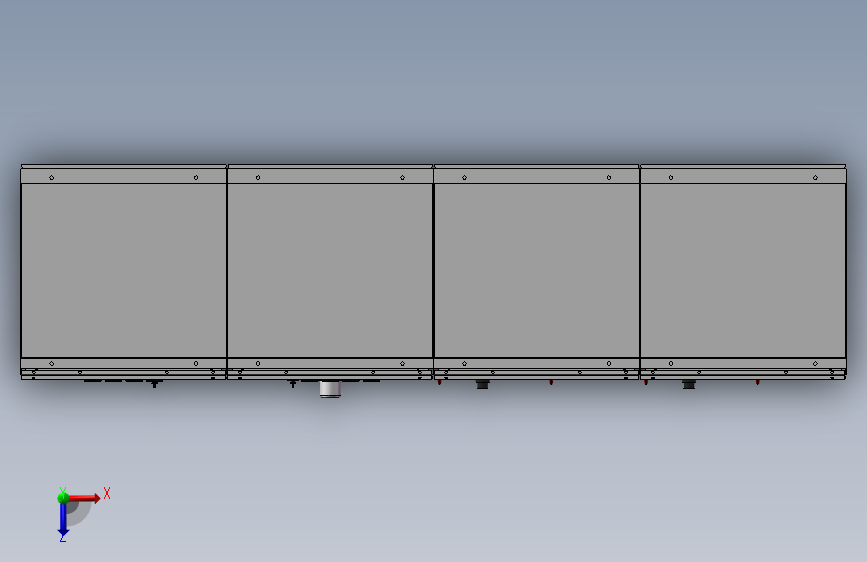

4台GCS并柜（ID:720604）

机械设备 / 非标机械 / 4台GCS并柜

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16943206359608.zip	22.17M
2	100塑壳出口A-1.sldprt	58.50K
3	100塑壳出口B-1.sldprt	66.00K
4	100塑壳出口C-1.sldprt	69.50K
5	100塑壳进口A-1.sldprt	62.00K
6	100塑壳进口B-1.sldprt	67.50K
7	100塑壳进口C-1.sldprt	67.50K
8	160-1-5E-450-3抽底板8-5-102.sldprt	289.50K
9	200-1-5E-3抽屉后板8-5-114.sldprt	94.00K
10	200-1-5E-450-3-8-012_ASM.sldasm	34.24K
11	200-1-5E-450抽屉侧板8-5-130.sldprt	237.50K
12	200-1-5E抽屉面板8-4-106.sldprt	92.50K
13	200-1-5侧板MR035.sldprt	239.50K
14	200-1E-3抽屉后板8-5-113.sldprt	93.00K
15	200-1E-450抽屉侧板8-5-129.sldprt	188.00K
16	200-1E抽屉安装板8-5-144.sldprt	83.00K
17	200-1E抽屉面板8-4-105.sldprt	92.50K
18	200-2E-3抽屉后板8-5-115.sldprt	94.00K
19	200-2E-450-3-8-013_ASM.sldasm	34.36K
20	200-2E-450抽屉侧板8-5-131.sldprt	280.00K
21	200-2E抽屉面板8-4-107.sldprt	92.00K
22	200侧板MR101.sldprt	188.50K
23	200模1E抽屉_ASM.sldasm	39.95K
24	200模仪表门8-4-009.sldprt	92.50K
25	200模仪表门带开孔.sldprt	98.00K
26	200模前下通风8-4-011.sldprt	81.00K
27	200模大门8-4-010.sldprt	89.50K
28	200模大门电容门.sldprt	88.00K
29	20模侧中立柱8-3-007.sldprt	153.00K
30	25模侧横梁8-3-004.sldprt	93.50K
31	25模侧横梁镜像1.sldprt	94.00K
32	25模侧横梁镜像5.sldprt	94.00K
33	25模侧横梁镜像6.sldprt	93.50K
34	2E侧板MR2567.sldprt	281.00K
35	450深MCC前侧小封板8-2-004.sldprt	105.50K
36	450深MCC后侧小封板8-2-005.sldprt	97.50K
37	4台GCS并柜.err	6.60K
38	4台GCS并柜.SLDASM	8.57M
39	4台GCS并柜.stp	46.49M
40	6L2.sldprt	66.50K
41	8-3-007MR1.sldprt	155.00K
42	8-3-010MR1.sldprt	106.50K
43	8-3-010MR2.sldprt	106.50K
44	8-3-010MR3.sldprt	106.50K
45	8-3-010MR4.sldprt	106.50K
46	8-3-010MR5.sldprt	106.50K
47	8-3-011MR.sldprt	130.50K
48	8-3-011MR1.sldprt	130.50K
49	8-3-011MR2.sldprt	130.50K
50	8-3-011MR3.sldprt	130.50K
51	8-3-017MR1.sldprt	80.00K
52	8-3-018MR1.sldprt	117.00K
53	B395手柄.sldprt	67.00K
54	B580手柄.sldprt	67.00K
55	BH-200-2.sldprt	73.00K
56	BZMJ30电容.sldprt	59.50K
57	CM1-100-3.sldprt	71.00K
58	C型门横梁8-3-005.sldprt	91.50K
59	HH15-630.sldprt	93.50K
60	HNM66-100A.sldprt	90.00K
61	JKW5C.sldprt	59.50K
62	LW12.sldprt	83.00K
63	MCC中横梁8-3-016.sldprt	108.50K
64	MCC中立柱8-3-021.sldprt	154.00K
65	MCC中立柱8-3-021_.sldprt	154.00K
66	MCC侧前短花梁8-3-012.sldprt	110.00K
67	MCC侧后短花梁8-3-013.sldprt	125.00K
68	MCC前中立柱8-3-008.sldprt	163.50K
69	MCC柜框架160-1-0-005_ASM.sldasm	63.27K
70	MCC柜框架203_ASM.sldasm	55.70K
71	NA8-3200-3P抽出式.sldprt	89.00K
72	PC中下隔板8-5-017.sldprt	92.00K
73	PC侧前短花梁8-3-010.sldprt	104.00K
74	PC侧后短花梁8-3-011.sldprt	129.50K
75	PMJ1母线框.sldprt	63.00K
76	PRT0001.sldprt	69.50K
77	PRT0002.sldprt	69.50K
78	PRT0003.sldprt	69.50K
79	PRT0004.sldprt	69.50K
80	PRT0009.sldprt	128.50K
81	PRT0010.sldprt	128.50K
82	PRT0011.sldprt	128.50K
83	PRT0012.sldprt	128.50K
84	SDG导轨立柱8-3-009.sldprt	147.00K
85	U型门横梁8-3-006.sldprt	85.00K
86	U型门横梁镜像2.sldprt	85.50K
87	XJG-7推进机构119_ASM.sldasm	33.54K
88	XJG-7推进机构_ASM.sldasm	33.93K
89	一次动插件GCZ6-160A.sldprt	105.50K
90	一次进线罩GCT6-160A.sldprt	93.00K
91	一次静插件GCT6-3-160A.sldprt	83.00K
92	三角连接件14.sldprt	69.50K
93	三角连接件8-5-002.sldprt	69.50K
94	三角连接件镜像10.sldprt	69.50K
95	三角连接件镜像11.sldprt	69.50K
96	三角连接件镜像12.sldprt	69.50K
97	三角连接件镜像13.sldprt	69.50K
98	三角连接件镜像8.sldprt	69.50K
99	三角连接件镜像9.sldprt	69.50K
100	上进线铜排.sldprt	76.00K
101	上进线铜排A-1.sldprt	58.50K
102	上进线铜排B-1.sldprt	58.50K
103	上进线铜排C-1.sldprt	58.50K
104	二次插件5目10点RC2-插头.sldprt	67.00K
105	仪表上封板8-5-015.sldprt	79.00K
106	仪表安装板200模8-5-23.sldprt	86.50K
107	分层隔板-450-8-5-148.sldprt	270.00K
108	前上门额8-4-001.sldprt	83.00K
109	后上通风8-4-005.sldprt	82.50K
110	后下通风8-4-008.sldprt	82.00K
111	后右门8-4-007.sldprt	88.50K
112	后左门8-4-006.sldprt	84.00K
113	固定分隔门100.sldprt	85.00K
114	地排.sldprt	56.00K
115	垂直母排搭接A-1.sldprt	58.50K
116	垂直母排搭接B-1.sldprt	58.50K
117	垂直母排搭接C-1.sldprt	58.50K
118	垂直母线夹60X6.sldprt	65.50K
119	大横梁8-3-003.sldprt	90.50K
120	大横梁镜像1.sldprt	91.50K
121	大横梁镜像2.sldprt	90.50K
122	大横梁镜像3.sldprt	91.50K
123	安装支脚.sldprt	67.50K
124	安装本体.sldprt	72.50K
125	常规垂直母排A1.sldprt	63.00K
126	常规垂直母排B1.sldprt	59.50K
127	常规垂直母排C1.sldprt	61.00K
128	底板9-5-022.sldprt	256.00K
129	抽屉上支架8-5-147.sldprt	75.00K
130	抽屉拉手.sldprt	63.00K
131	抽屉拉手MR233.sldprt	63.50K
132	抽屉拉手MR253.sldprt	63.50K
133	推进位置定位销.sldprt	55.00K
134	推进机构丝杠.sldprt	57.50K
135	推进转动销.sldprt	57.50K
136	插销支架镜像1.sldprt	69.00K
137	断路器后封板8-5-018.sldprt	86.50K
138	断路器安装板8-5-019.sldprt	111.50K
139	断路器柜框架200-1-0-002_ASM.sldasm	51.62K
140	方轴8X8.sldprt	56.00K
141	机构上本体.sldprt	63.50K
142	板支架8-5-001.sldprt	62.00K
143	板支架镜像1.sldprt	62.00K
144	板支架镜像3.sldprt	62.00K
145	板支架镜像4.sldprt	62.00K
146	母线框支架8-5-025.sldprt	68.00K
147	汇流排80X8.sldprt	56.00K
148	浪涌保护器.sldprt	65.50K
149	电容柜主竖排.sldprt	56.00K
150	电容柜框架200-1-0-004_ASM.sldasm	53.25K
151	电容柜竖横排A.sldprt	56.00K
152	电容柜竖横排B.sldprt	56.00K
153	电容柜竖横排C.sldprt	56.00K
154	电容梁990.sldprt	64.00K
155	电缆室小门8-4-012.sldprt	90.50K
156	电缆室门横梁190.sldprt	81.50K
157	电缆室门横梁8-3-019.sldprt	82.00K
158	眉头支架8-5-021.sldprt	68.00K
159	短内立柱8-3-017.sldprt	80.00K
160	短立柱8-3-002.sldprt	69.00K
161	短立柱镜像1.sldprt	69.00K
162	短立柱镜像2.sldprt	69.00K
163	短立柱镜像3.sldprt	69.00K
164	端子排.sldprt	56.50K
165	辅助触点.sldprt	70.50K
166	辅助触点安装板.sldprt	56.00K
167	连接板8-8-003.sldprt	58.50K
168	连接板镜像1.sldprt	58.50K
169	连接板镜像2.sldprt	58.50K
170	连接板镜像3.sldprt	58.50K
171	连锁前支架.sldprt	57.00K
172	连锁前支架119.sldprt	57.00K
173	连锁后支架.sldprt	77.00K
174	连锁挡片.sldprt	60.00K
175	长内立柱8-3-018.sldprt	116.00K
176	长立柱8-3-001.sldprt	165.50K
177	长立柱镜像1.sldprt	165.00K
178	长立柱镜像2.sldprt	165.00K
179	长立柱镜像3.sldprt	165.00K
180	门销支架8-8-004.sldprt	69.00K
181	顶盖8-5-020.sldprt	88.50K
182	骨架-2-1-001_ASM.sldasm	39.35K
