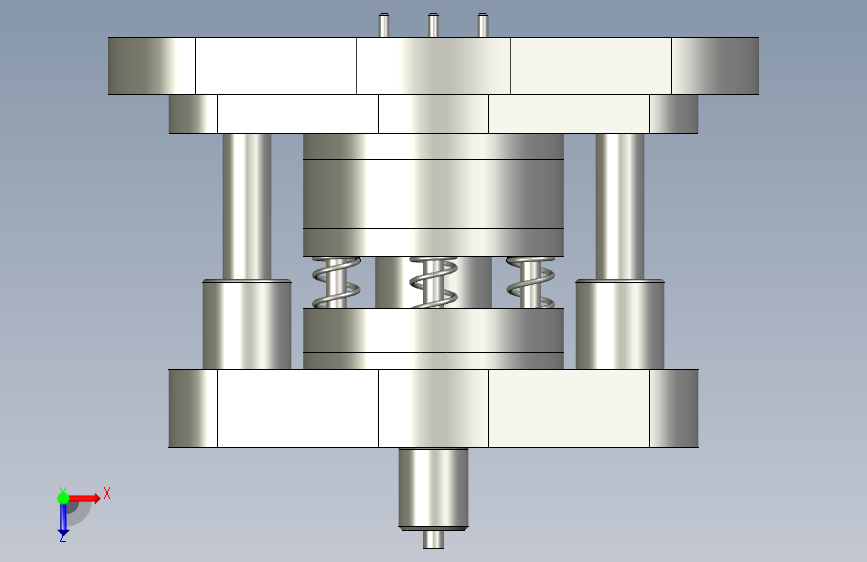

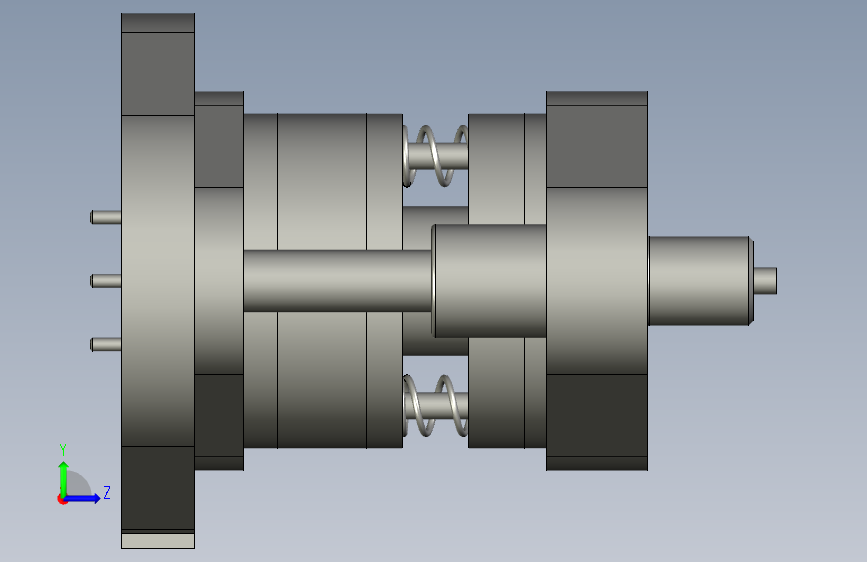

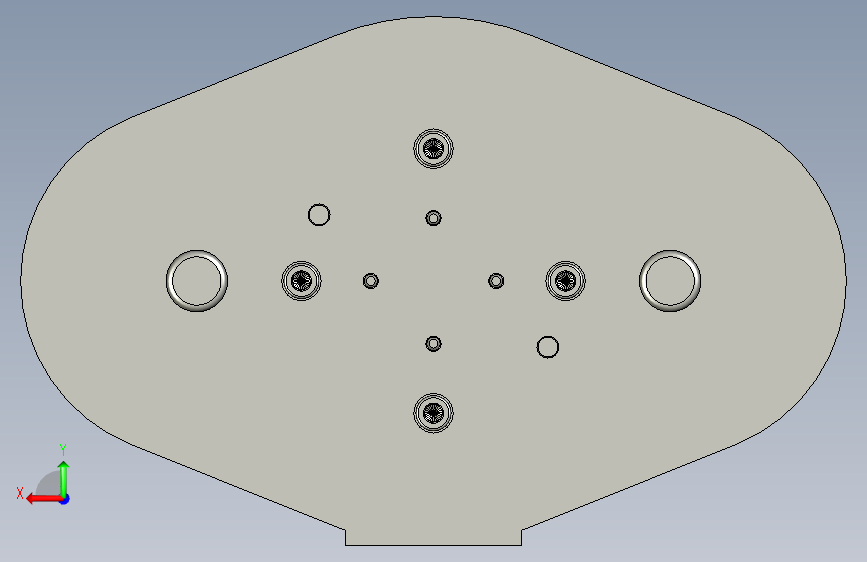

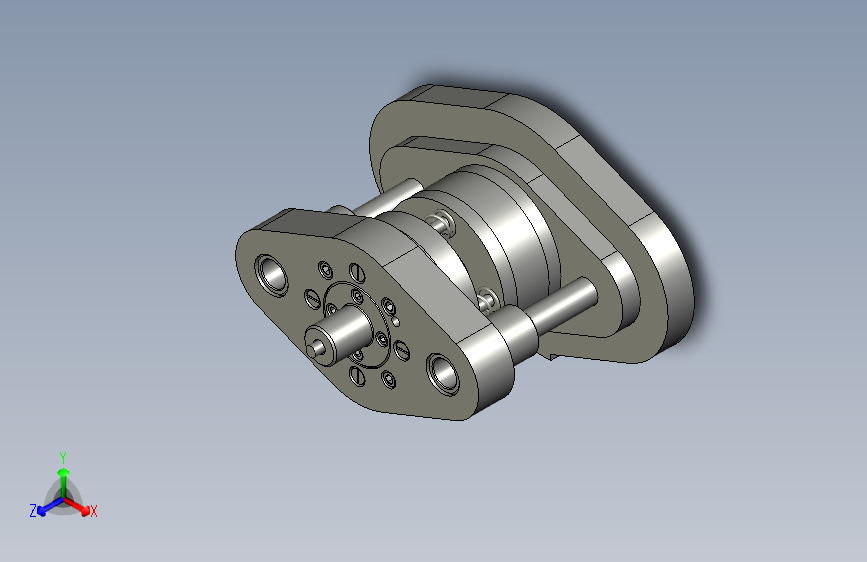

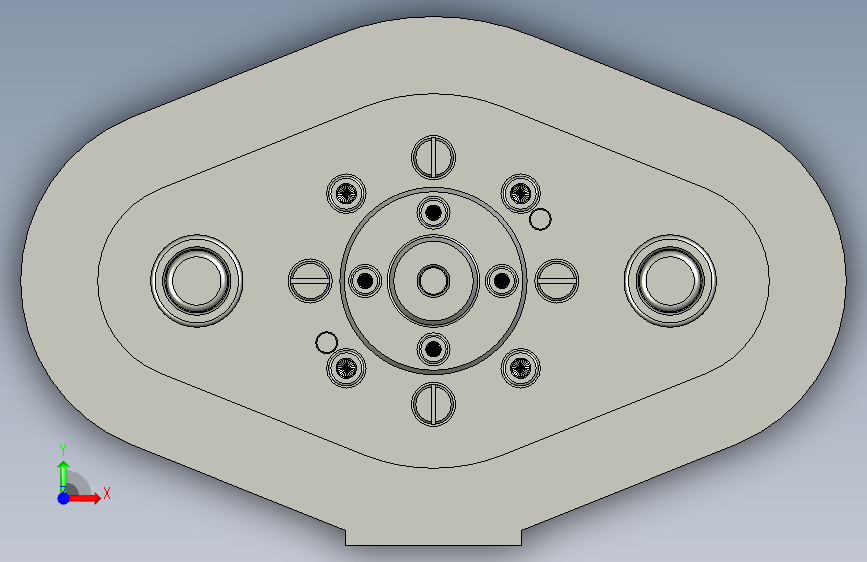

油杯落料拉深复合模（CAD图+UG三维）
（ID:724064）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | j020-ASM.stp | 1.07M |
| 2 | 图纸.dwg | 309.53K |
| 3 | 10_tanhuang.prt | 356.50K |
| 4 | 11_tuaomo_GDB.prt | 217.50K |
| 5 | 12_S_dianban.prt | 152.50K |
| 6 | 13_S_mozuo.prt | 371.00K |
| 7 | 14_xieliao_LD.prt | 183.50K |
| 8 | 15_tuaomo.prt | 146.50K |
| 9 | 17_mobin.prt | 207.50K |
| 10 | 1_X_mozuo.prt | 303.00K |
| 11 | 21_tuiban.prt | 154.50K |
| 12 | 23_yabianquan.prt | 137.00K |
| 13 | 2_daozu.prt | 144.00K |
| 14 | 5_X_gudingban.prt | 150.00K |
| 15 | 6_aomo.prt | 220.50K |
| 16 | 7_daoliaoxiao.prt | 145.00K |
| 17 | 8_xieliaoban.prt | 204.50K |
| 18 | 9_daotao.prt | 177.00K |
| 19 | dagan.prt | 126.00K |
| 20 | dinggan.prt | 139.50K |
| 21 | GB-T119.1-200010x60.prt | 210.50K |
| 22 | GB-T119.1-200010x95.prt | 212.00K |
| 23 | GB-T70.1-2000M10x55.prt | 296.50K |
| 24 | GB-T70.1-2000M10x90.prt | 296.50K |
| 25 | GB-T70.1-2000M8x30.prt | 296.00K |
| 26 | gongjian.prt | 142.00K |
| 27 | j020-ASM.prt | 219.00K |
| 28 | j020-SM.prt | 445.50K |
| 29 | j020-XM.prt | 208.00K |
| 30 | LL_tumo.prt | 180.00K |

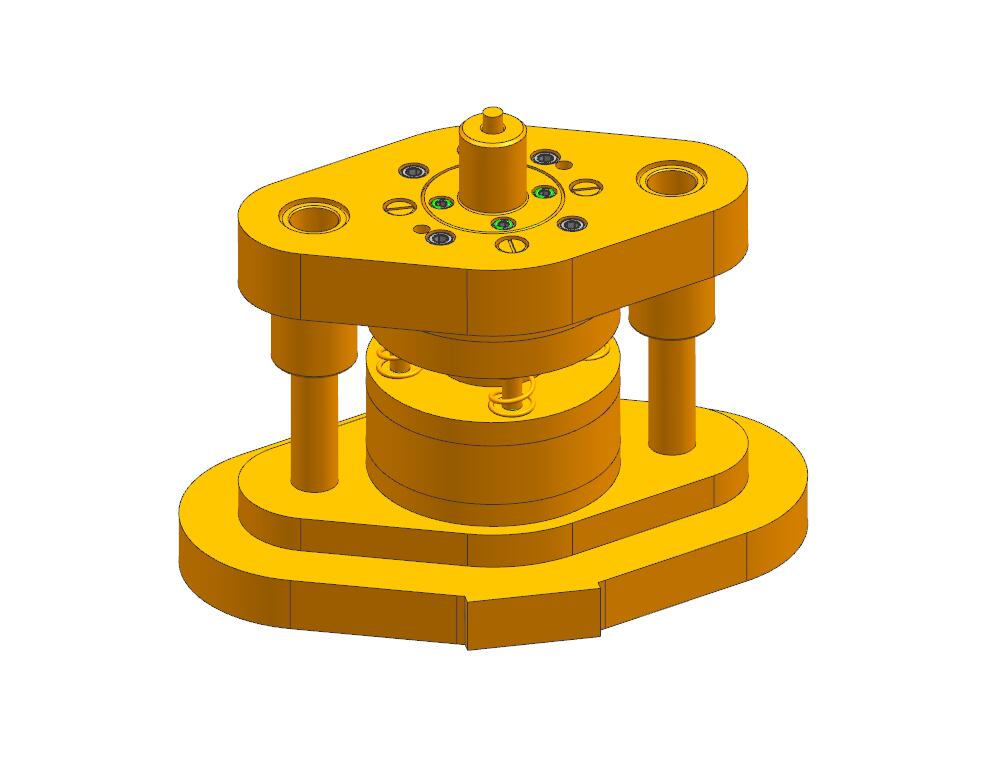

| 31 | 三维图.jpg | 41.32K |

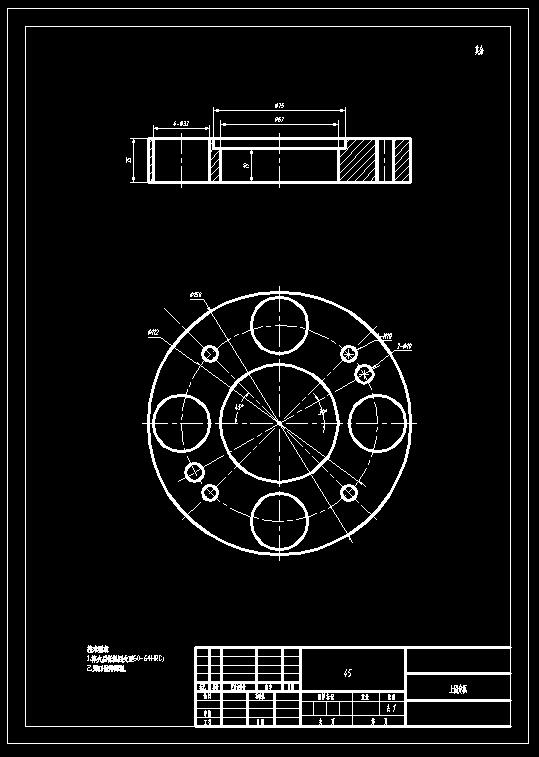

| 32 | 上固定板.jpg | 42.49K |
| 33 | 凸凹模.jpg | 35.11K |

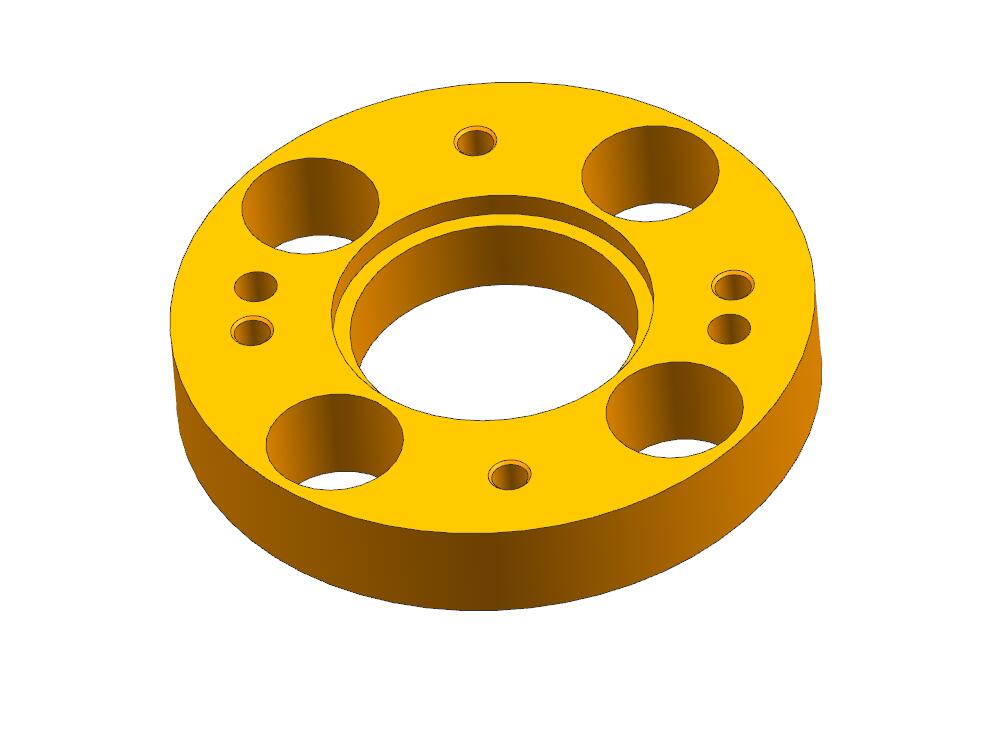

| 34 | 凸凹模固定板.jpg | 35.75K |

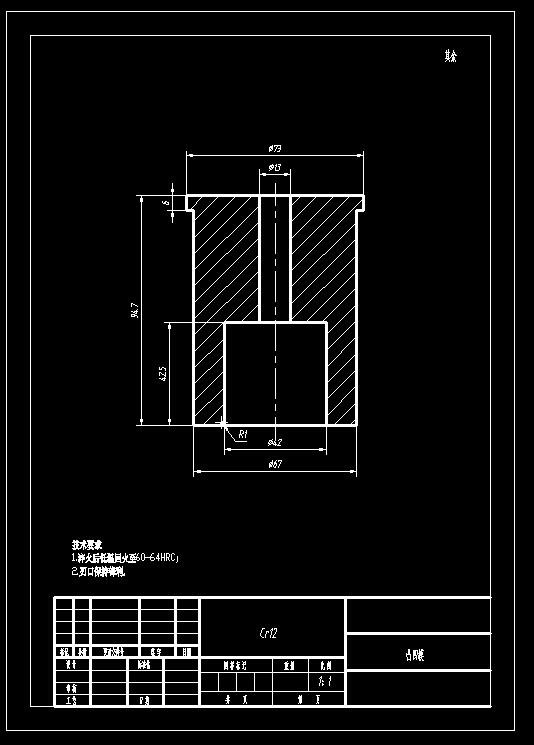

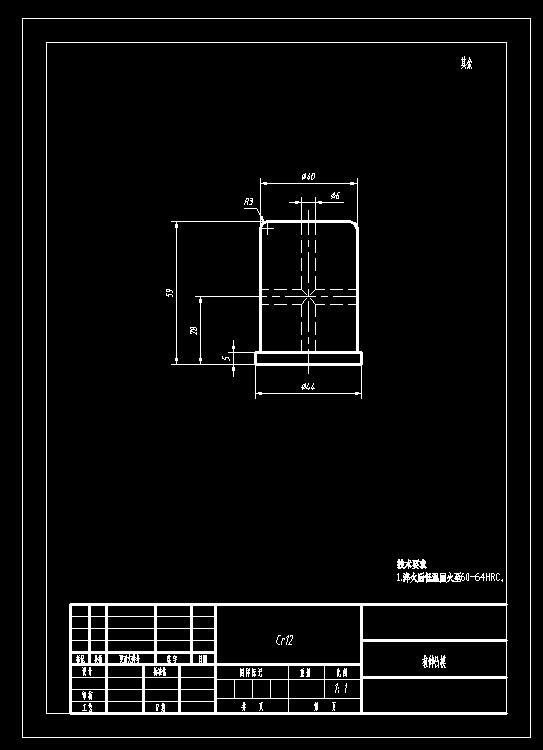

| 35 | 凸模.jpg | 25.78K |

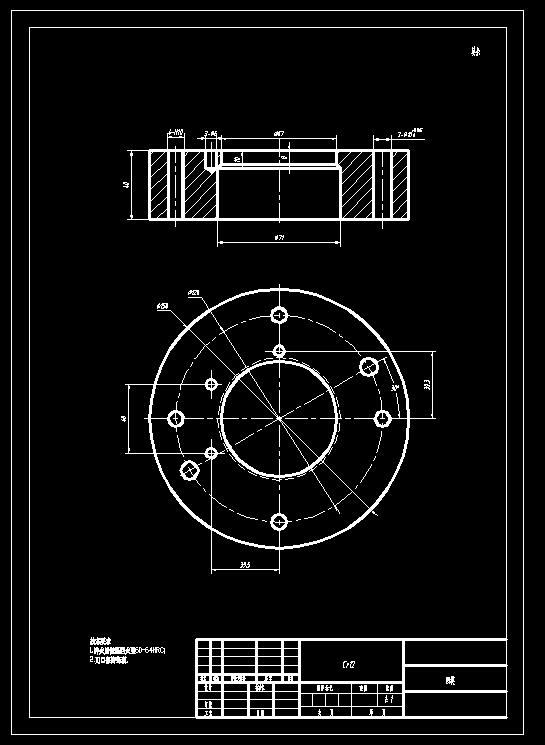

| 36 | 凹模.jpg | 42.82K |

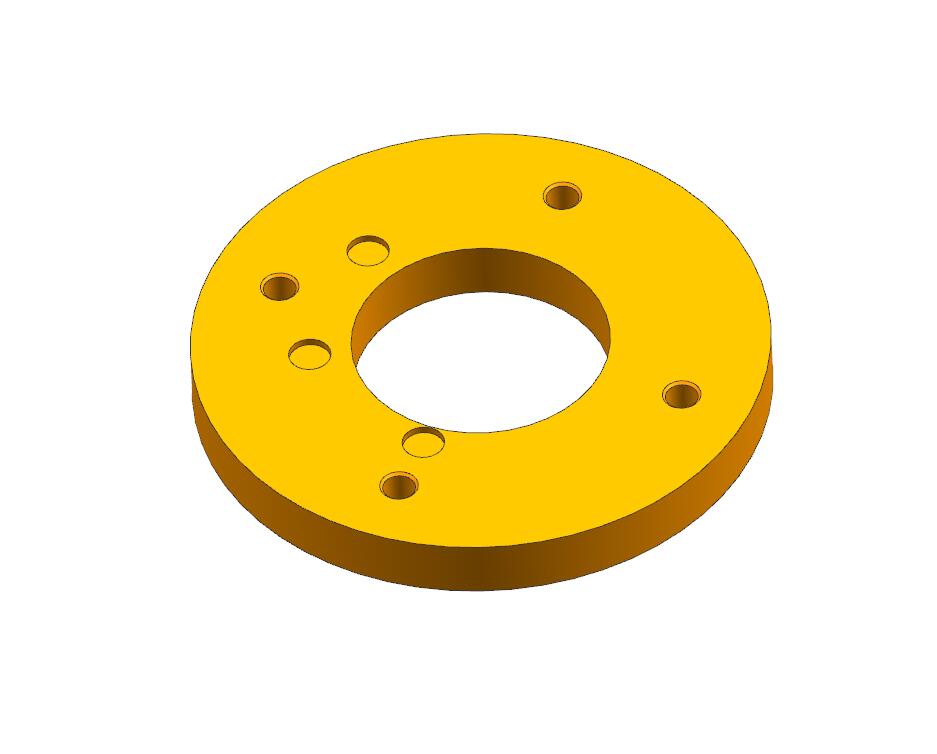

| 37 | 卸料板.jpg | 23.05K |

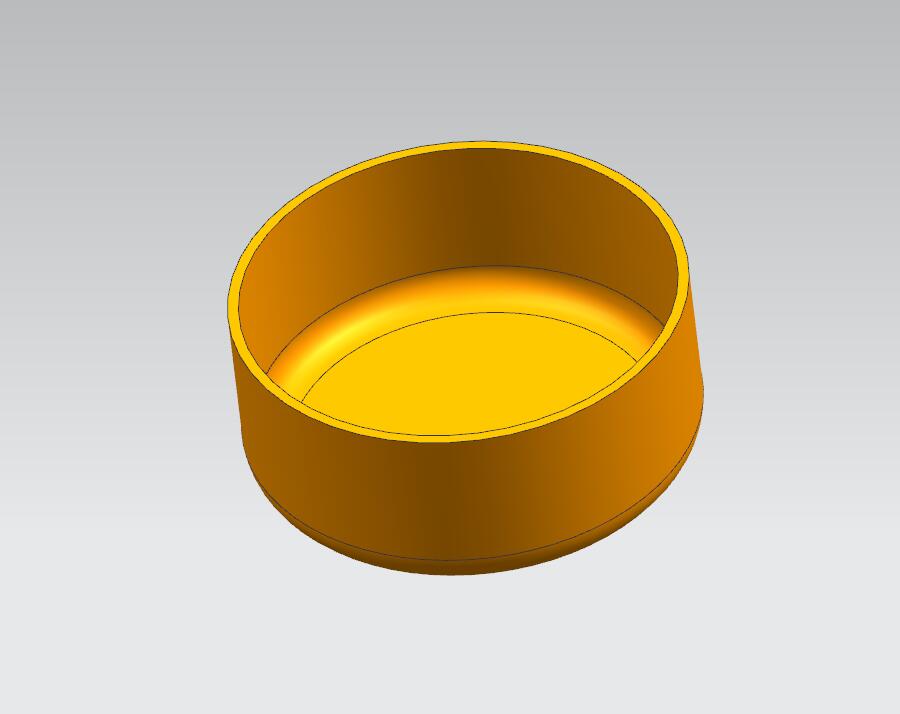

| 38 | 工件三维.jpg | 22.54K |
| 39 | 工件图.jpg | 21.02K |

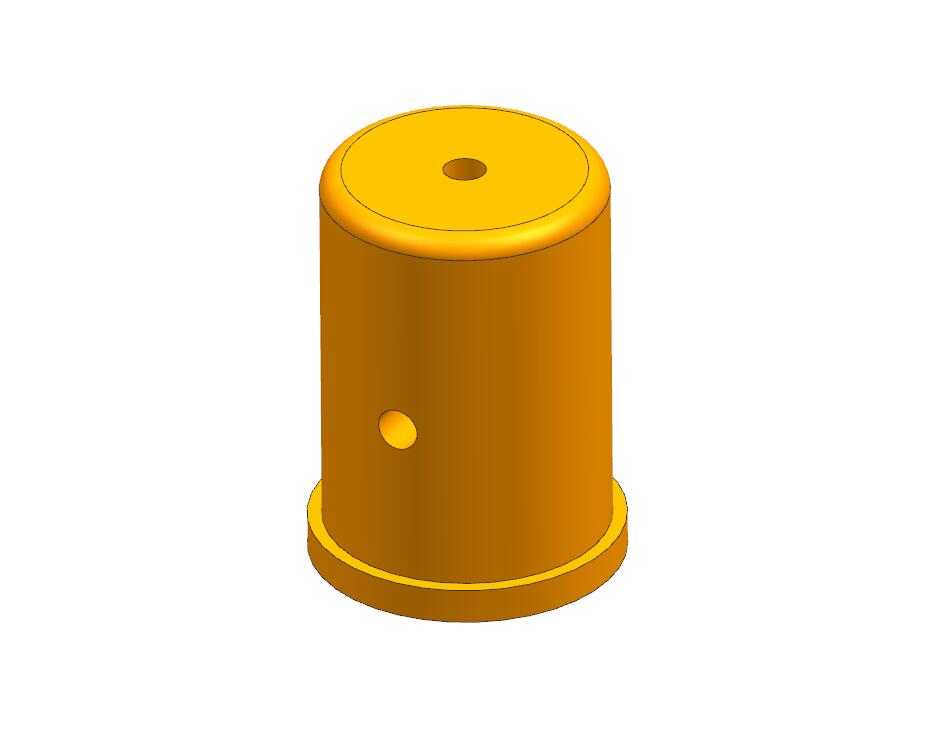

| 40 | 拉深凸模.jpg | 17.42K |

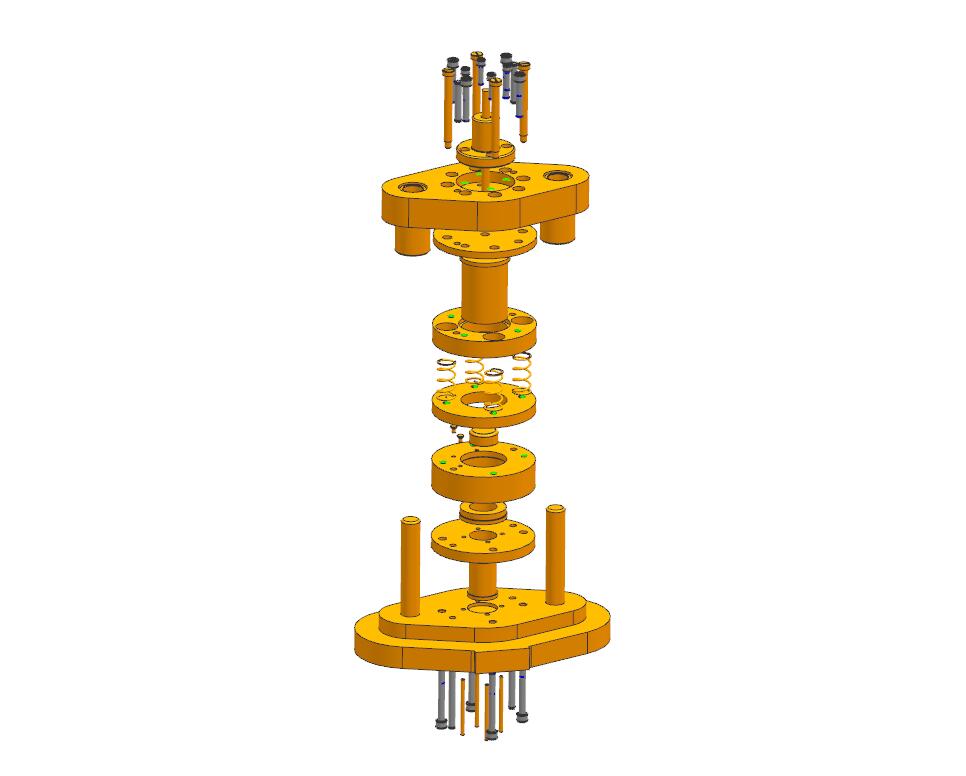

| 41 | 爆炸图.jpg | 30.84K |

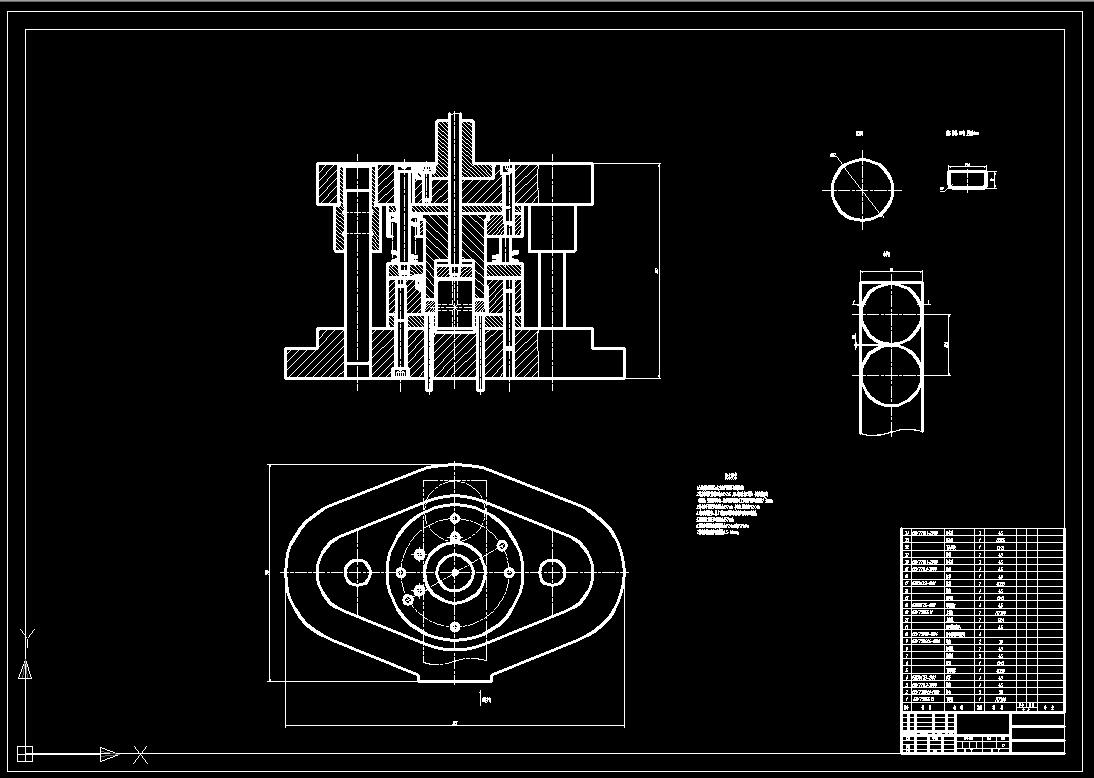

| 42 | 装配图.jpg | 89.45K |

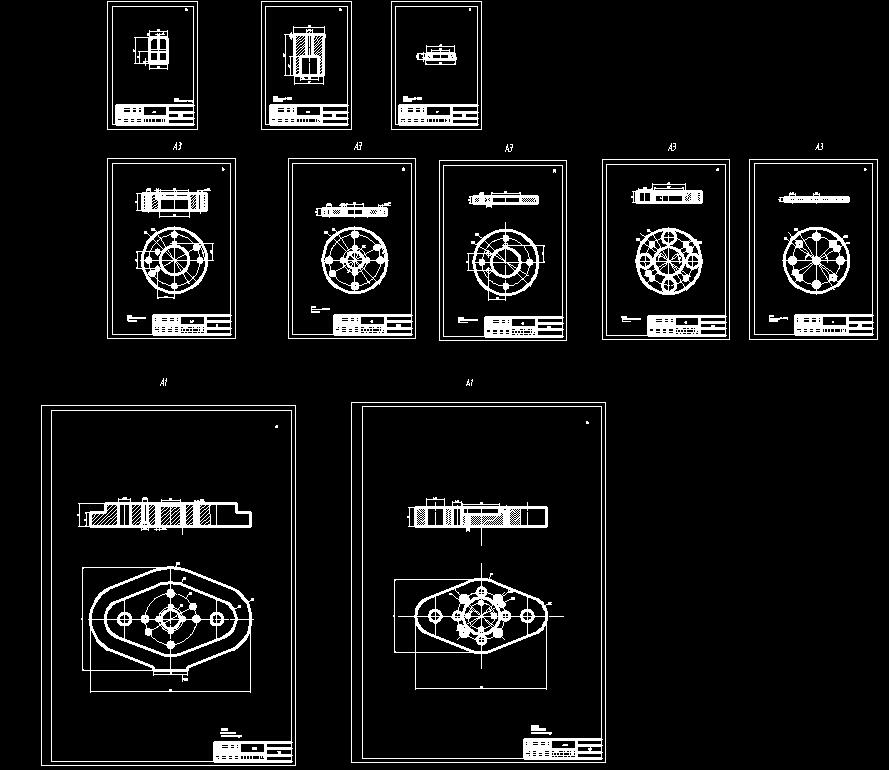

| 43 | 零件图.jpg | 67.07K |
此图纸下载需要80金币
立即下载
发布者
模型信息
图纸ID：724064
图纸格式：stp,dwg,prt
文件大小：2.69M
所需金币：80
上传时间：2023-09-17 15:22:20
是否可编辑：可修改，包括参数
软件版本：STEP
标签
油杯
复合模
拉深
模具
冲压
图纸简介

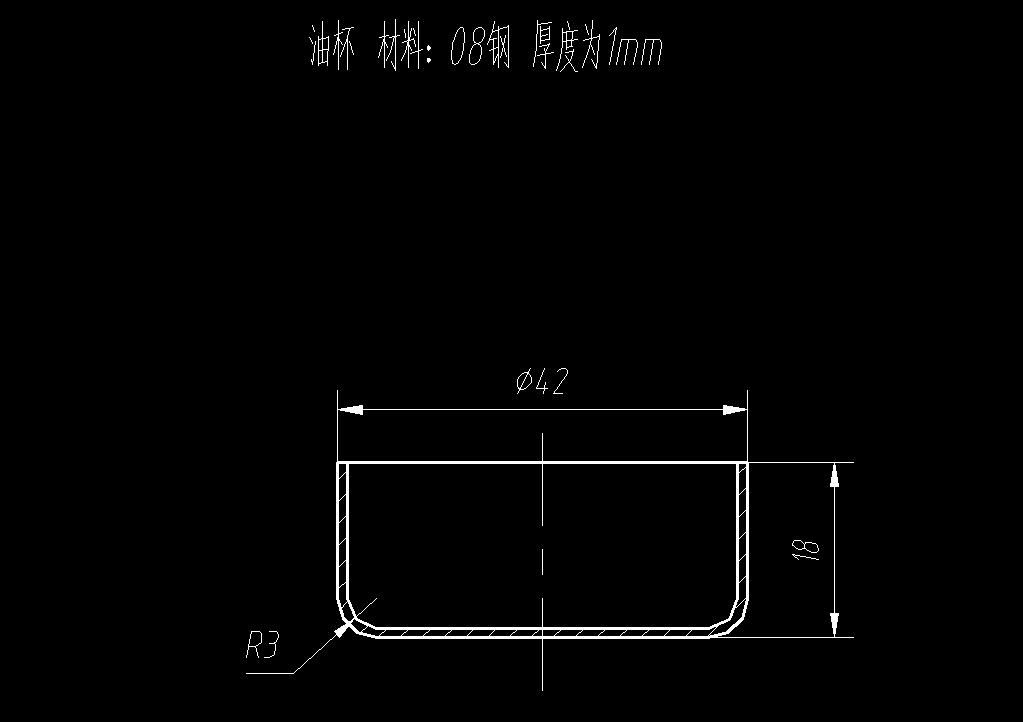

油杯落料拉深复合模（CAD图+UG三维） 材料：08钢 厚度为1mm
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
