直流无刷电机转子级进模（CAD图+Proe三维）

（ID:724065）

改图/画图

设备部件 / 模具类 / 直流无刷电机转子级进模（CAD图+Proe三维）

©原创

132

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	asm_asm.stp	4.70M
2	J021.dwg	574.09K
3	10x20.prt.2	93.42K
4	10x50.prt.2	75.31K
5	10_s_mozo.prt.1	333.99K
6	11_lldz_tumo.prt.1	161.71K
7	12_cxqk_tumo.prt.1	142.59K
8	12_cyxk_tumo.prt.1	120.38K
9	13_xtyk_tumo.prt.4	88.67K
10	14_llzz_tumo.prt.1	88.84K
11	15_cdtyk_tumo.prt.1	87.44K
12	1_x_mozuo.prt.2	792.52K
13	20_cjxk_tumo.prt.2	91.81K
14	21_czxk_tumo.prt.1	100.73K
15	22_cdzk_tumo.prt.1	97.94K
16	25_xiangjiao.prt.1	785.80K
17	2_daozu.prt.1	96.52K
18	3_aomo.prt.1	869.86K
19	5_xieliaoban.prt.1	929.00K
20	7_tumo_gdb.prt.3	1.09M
21	8_dianban.prt.2	113.69K
22	9_daotao.prt.1	227.91K
23	asm.asm.2	67.50K
24	daoliaoban.prt.1	125.70K
25	daozhenxiao.prt.1	102.00K
26	gb-t70_1-2000_m10x60.prt.1	123.84K
27	gb-t70_1-2000_m10x70.prt.2	124.52K
28	gongjian1.prt.2	313.97K
29	gongjian2.prt.2	320.78K
30	mobin.prt.1	138.30K
31	sm_asm.asm.8	212.82K
32	xieliao_ld.prt.1	117.01K
33	xm_asm.asm.3	131.18K
34	CAD装配图.jpg	133.88K
35	三维装配图.jpg	33.38K
36	凸模.jpg	33.99K
37	凹模.jpg	63.47K
38	卸料板.jpg	65.74K
39	定子工件.jpg	23.04K
40	工件图.jpg	54.72K
41	排图图.jpg	91.01K
42	爆炸图.jpg	43.51K
43	落料凸模.jpg	30.21K
44	转子工件.jpg	24.24K

此图纸下载需要100金币

立即下载

发布者

机械师

创作: 1367

粉丝: 73

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：724065

图纸格式：stp,dwg,prt,asm

文件大小：7.64M

所需金币：100

上传时间：2023-09-17 15:32:34

是否可编辑：可修改，包括参数

软件版本：PROE 5.0

图纸简介

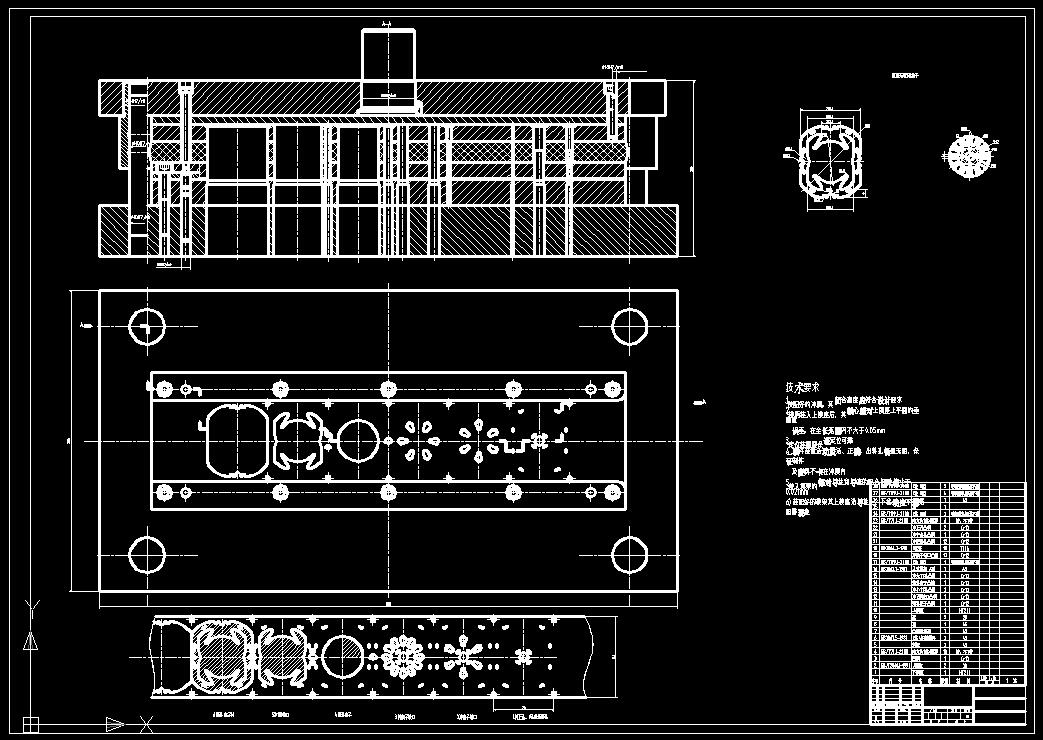

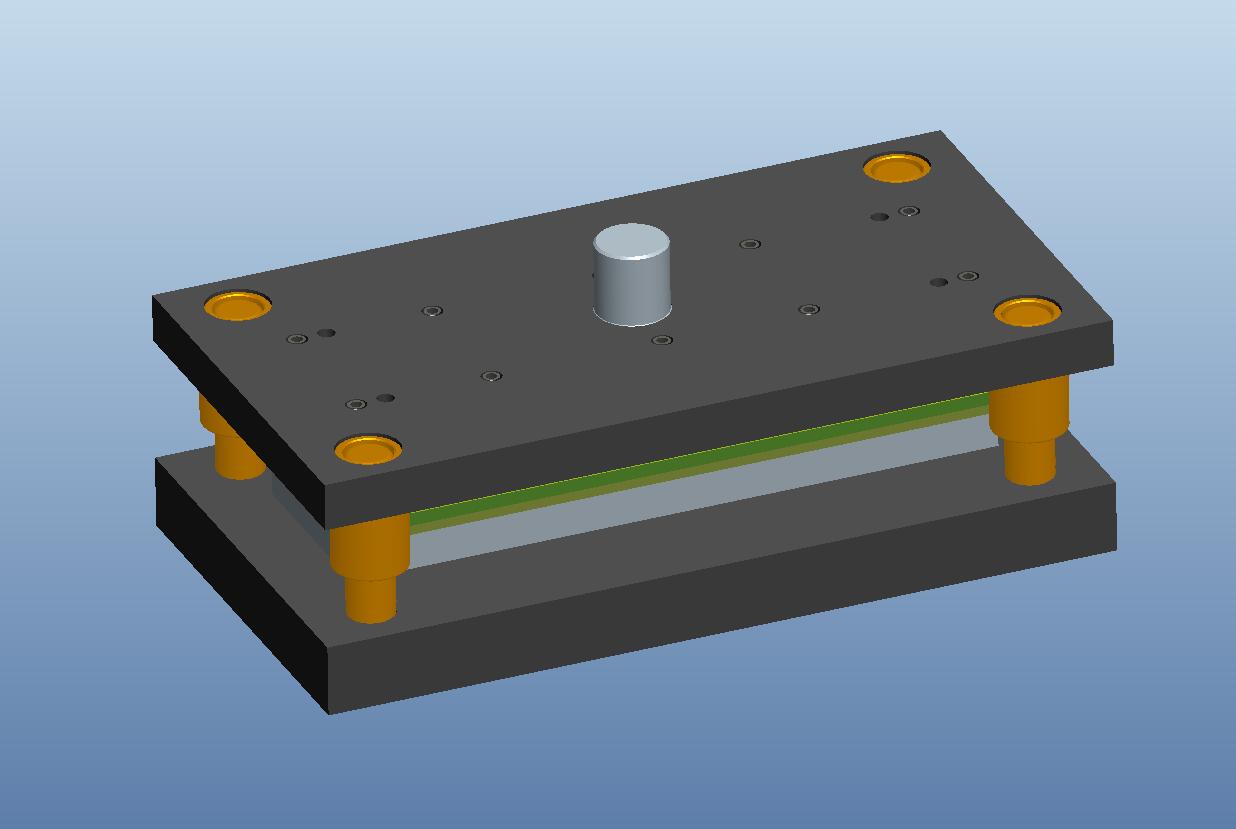

直流无刷电机转子级进模（CAD图+Proe三维）电机转子套裁冲压模具，一套模具分别冲压出电机转子和定子。 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
