几字形插销板弯曲模（CAD图+UG三维+工作动画）（ID:724070）

设备部件 / 模具类 / 几字形插销板弯曲模（CAD图+UG三维+工作动画）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16949371313753.zip	3.85M
2	2弯曲模.dwg	254.97K
3	GHJ17-ASM.stp	592.43K
4	动画.avi	7.65M
5	11_mobin.prt	174.50K
6	15_daozu.prt	142.50K
7	16_daotao.prt	180.50K
8	19_dingkuai.prt	170.00K
9	1_X_mozuo.prt	456.50K
10	3_WQ_aomo.prt	237.00K
11	4_WQ_tumo.prt	219.00K
12	6_dingweiban.prt	171.00K
13	7_tuimo_GDB.prt	218.50K
14	8_dianban.prt	143.50K
15	9_S_mozuo.prt	249.50K
16	dinggan.prt	130.00K
17	GB-T119.1-20006x20.prt	209.50K
18	GB-T119.1-20008x20.prt	211.00K
19	GB-T119.1-20008x40.prt	210.50K
20	GB-T70.1-2000M8x20.prt	296.50K
21	GB-T70.1-2000M8x40.prt	304.00K
22	GHJ17-ASM.prt	247.50K
23	GHJ17-B-DK.prt	114.50K
24	GHJ17-B-SM.prt	195.50K
25	GHJ17-B-XM.prt	200.50K
26	gongjian.prt	207.00K
27	gongjian1.prt	136.00K

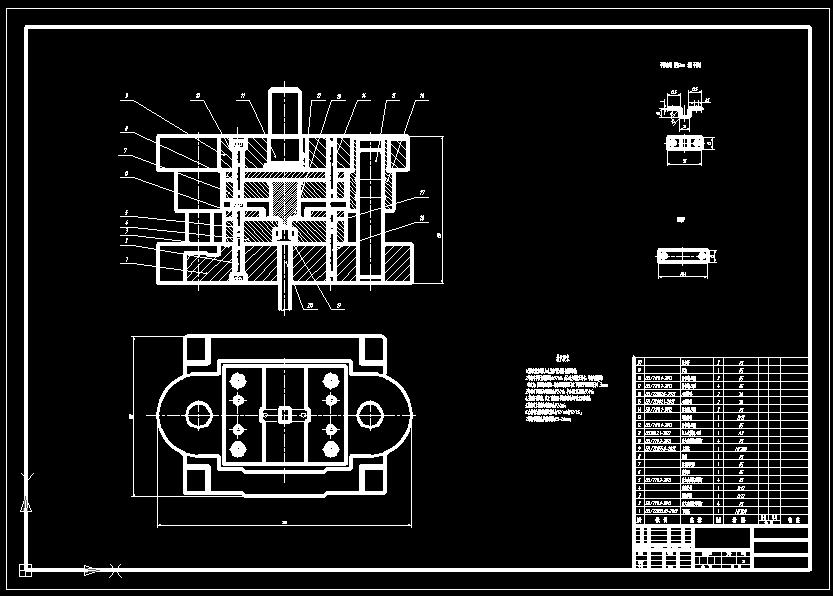

28	CAD装配图.jpg	79.33K

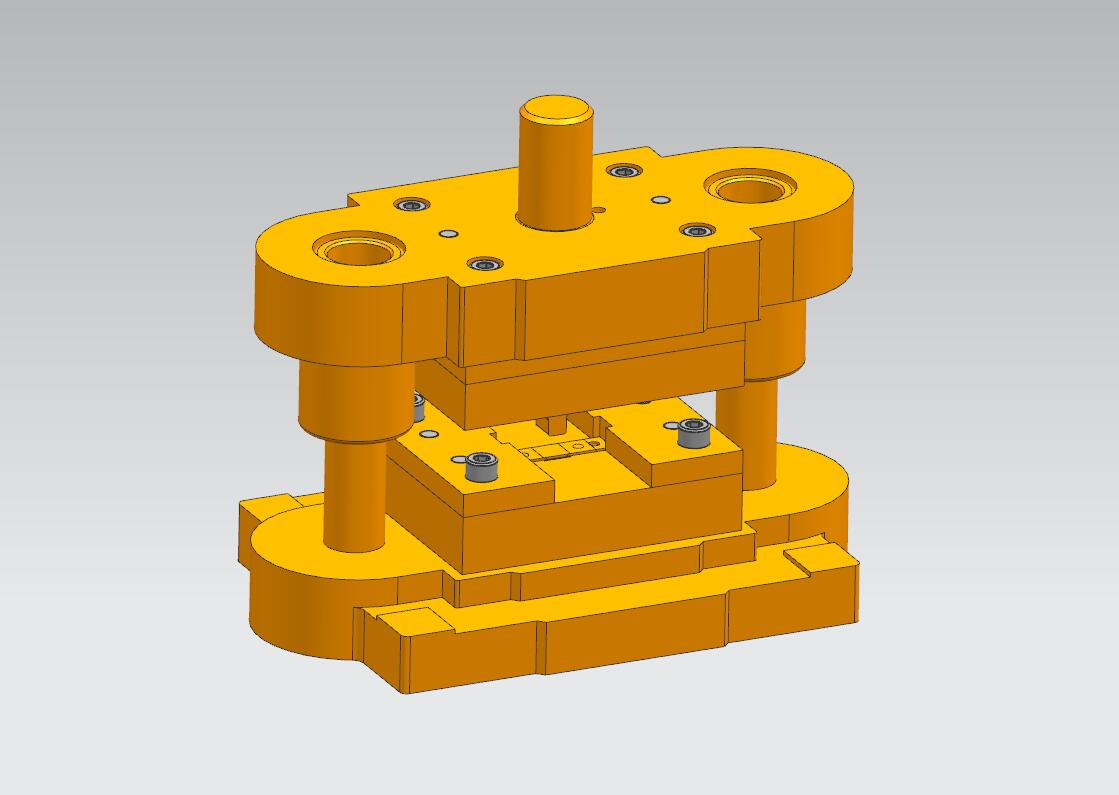

29	三维装配图.jpg	44.94K

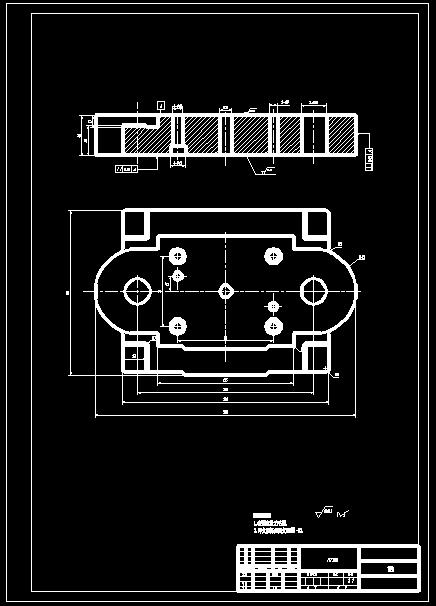

30	下模坐.jpg	38.56K

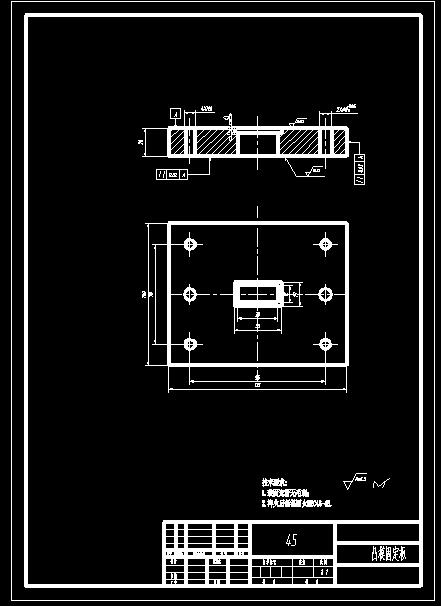

31	凸模固定板.jpg	33.74K
32	工件三维.jpg	22.28K

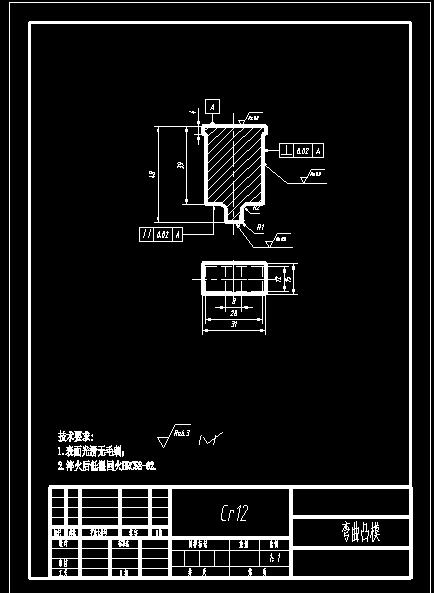

33	弯曲凸模.jpg	32.71K

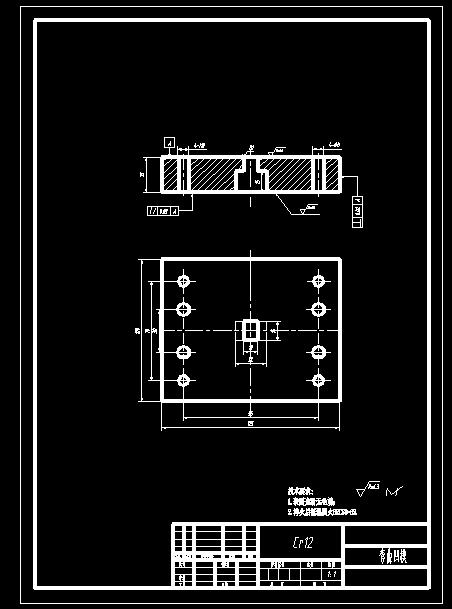

34	弯曲凹模.jpg	33.82K

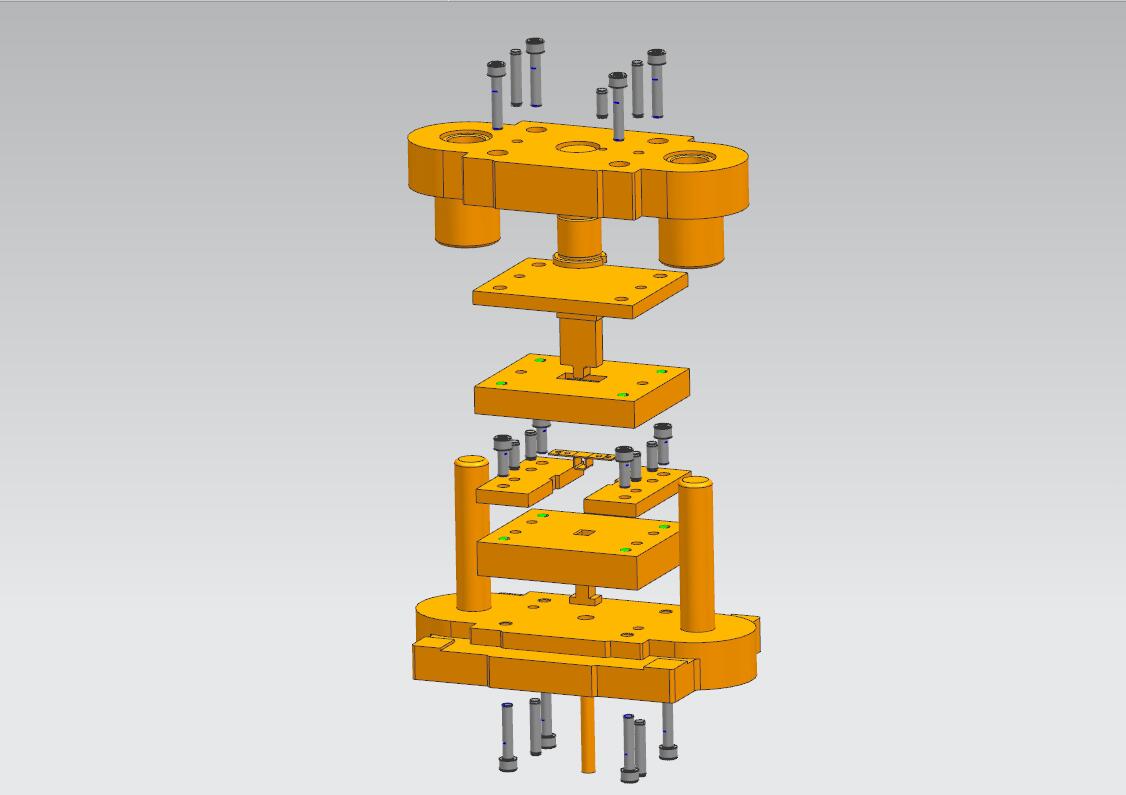

35	爆炸图.jpg	42.72K

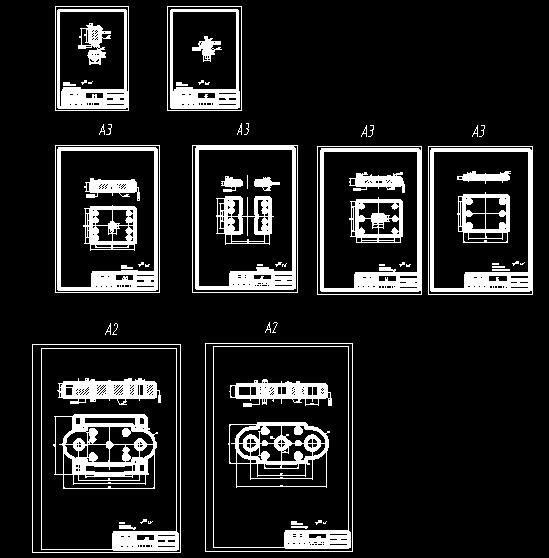

36	零件图.jpg	45.05K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt

文件大小：3.94M

所需金币：80

上传时间：2023-09-17 15:52:16

是否可编辑：可修改，包括参数

版本：UG 8.0

标签

几字形

插销板

弯曲模

模具

冲压

图纸简介

几字形插销板弯曲模（CAD图+UG三维+工作动画）厚度1mm 材料不锈钢 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
