L形支架攻牙夹具（ID:724277）

机械设备 / 机加工设备 / L形支架攻牙夹具

©原创

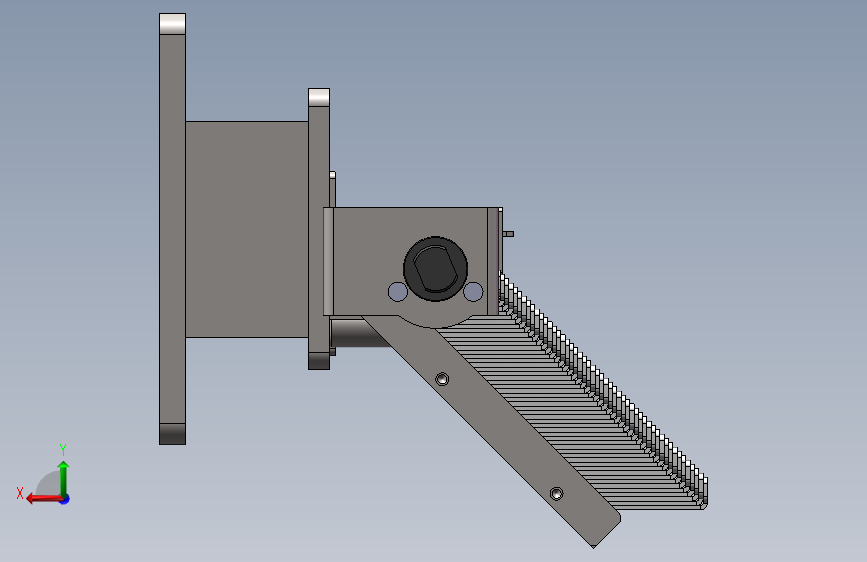

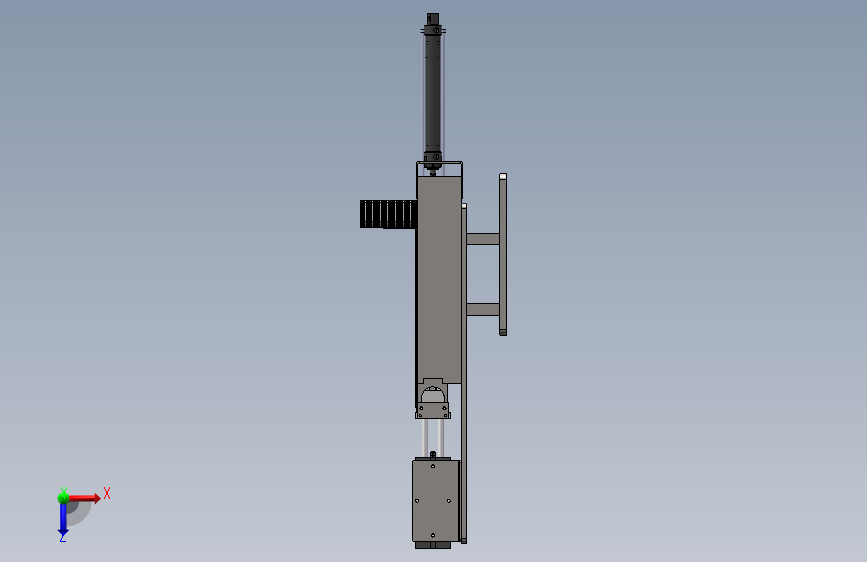

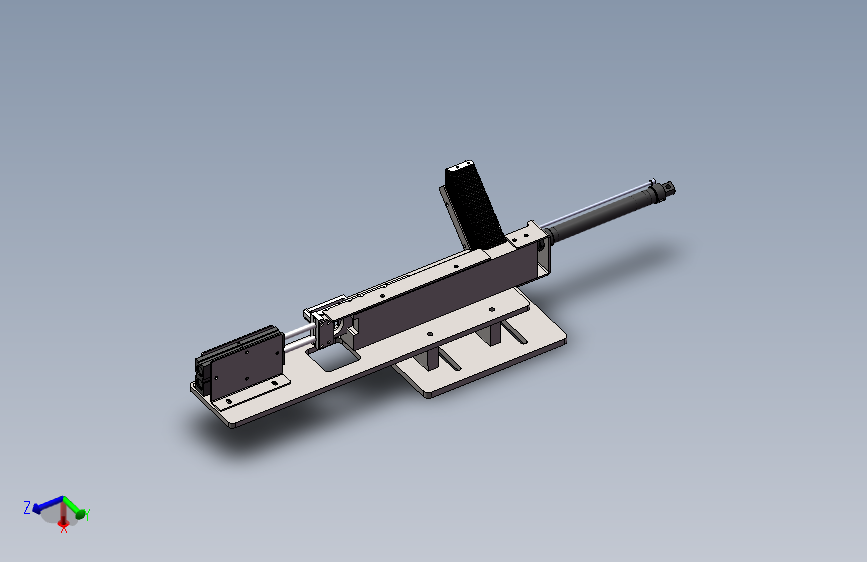

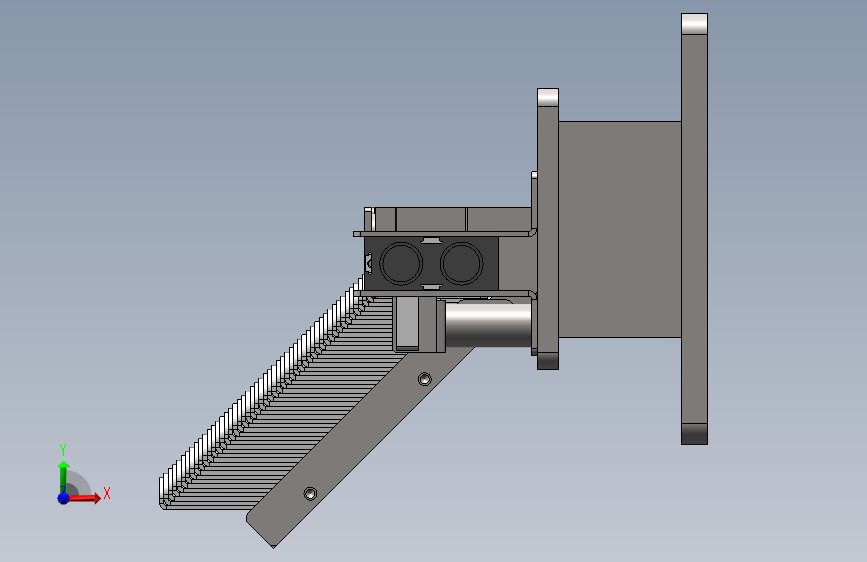

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	16950271291540.zip	66.44M
2	J-FQDKGZJ-B.STEP	2.69M
3	J-FQDKGZJ-14.SLDPRT	81.28K
4	J-FQDKGZJ-B-1.SLDPRT	195.98K
5	J-FQDKGZJ-B-10.SLDPRT	189.79K
6	J-FQDKGZJ-B-11.SLDPRT	161.68K
7	J-FQDKGZJ-B-12.SLDPRT	192.22K
8	J-FQDKGZJ-B-12C.SLDPRT	86.74K
9	J-FQDKGZJ-B-13.SLDPRT	82.00K
10	J-FQDKGZJ-B-14.SLDPRT	105.35K
11	J-FQDKGZJ-B-15.SLDPRT	116.00K
12	J-FQDKGZJ-B-2.SLDPRT	125.59K
13	J-FQDKGZJ-B-3.SLDPRT	175.09K
14	J-FQDKGZJ-B-4.SLDPRT	156.50K
15	J-FQDKGZJ-B-5.SLDPRT	254.00K
16	J-FQDKGZJ-B-6.SLDPRT	105.06K
17	J-FQDKGZJ-B-7.SLDPRT	103.86K
18	J-FQDKGZJ-B-8.SLDPRT	77.28K
19	J-FQDKGZJ-B-9.SLDPRT	136.05K
20	J-FQDKGZJ-B.SLDASM	555.42K
21	MA25x200SCA_0___.SLDASM	170.39K
22	TN20X100S_0___.SLDASM	169.17K
23	_25MA160Body.sldprt	61.52K
24	_25MA160Rod.sldprt	35.99K
25	_25MANut.sldprt	42.41K
26	_25MANut1.sldprt	42.33K
27	_TN20-100-100_b.sldprt	125.04K
28	_TN20-100_fp.sldprt	115.84K
29	∅5x300模具顶针.SLDPRT	57.22K
30	工件叠料.SLDASM	137.19K
31	镜向J-FQDKGZJ-B-10.SLDPRT	114.54K
32	防倾倒开关支架.SLDPRT	139.95K
33	GIF.gif	62.47M
34	三维图.jpg	39.61K
35	轴测图.jpg	36.45K
36	退料结构.jpg	43.71K
37	送料结构.jpg	50.16K

此图纸下载需要50金币

立即下载

发布者

机械师

创作: 1295

粉丝: 64

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,sldprt,sldasm

文件大小：68.04M

所需金币：50

上传时间：2023-09-18 16:53:40

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

L形

攻牙夹具

支架

图纸简介

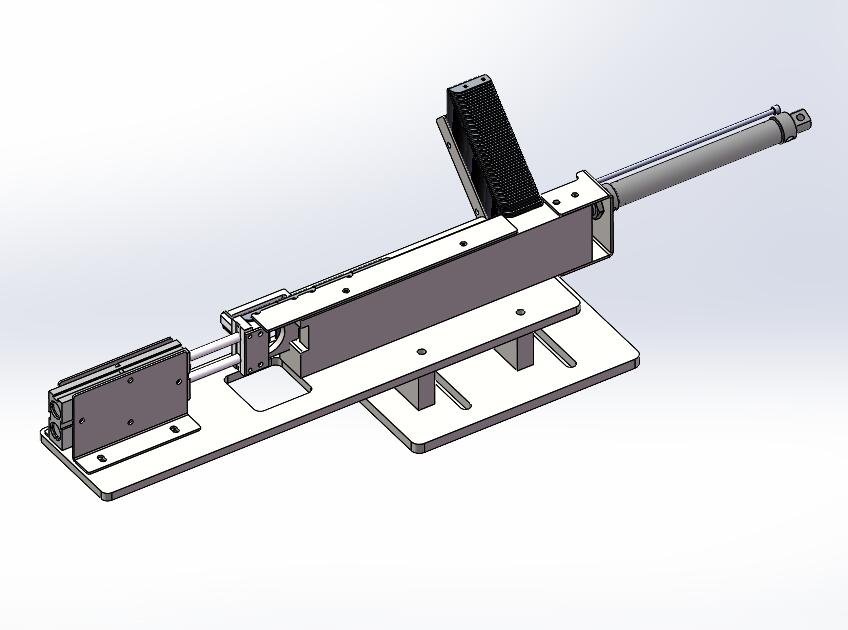

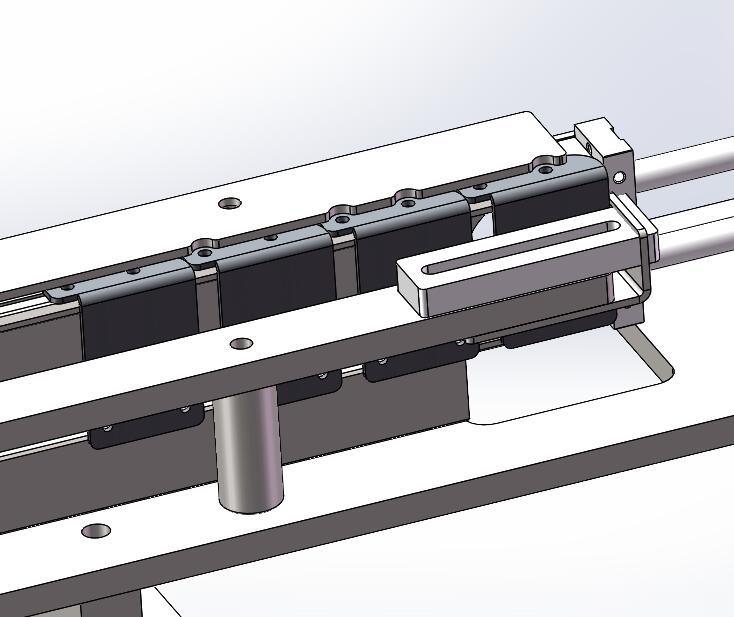

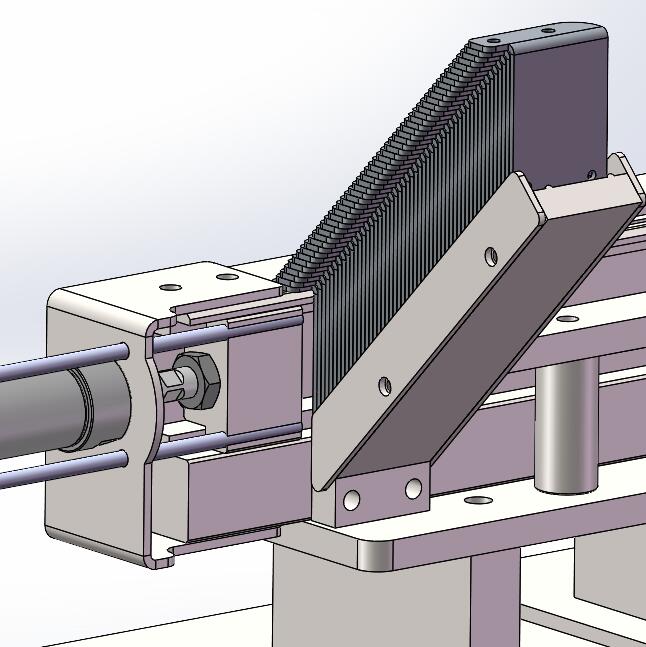

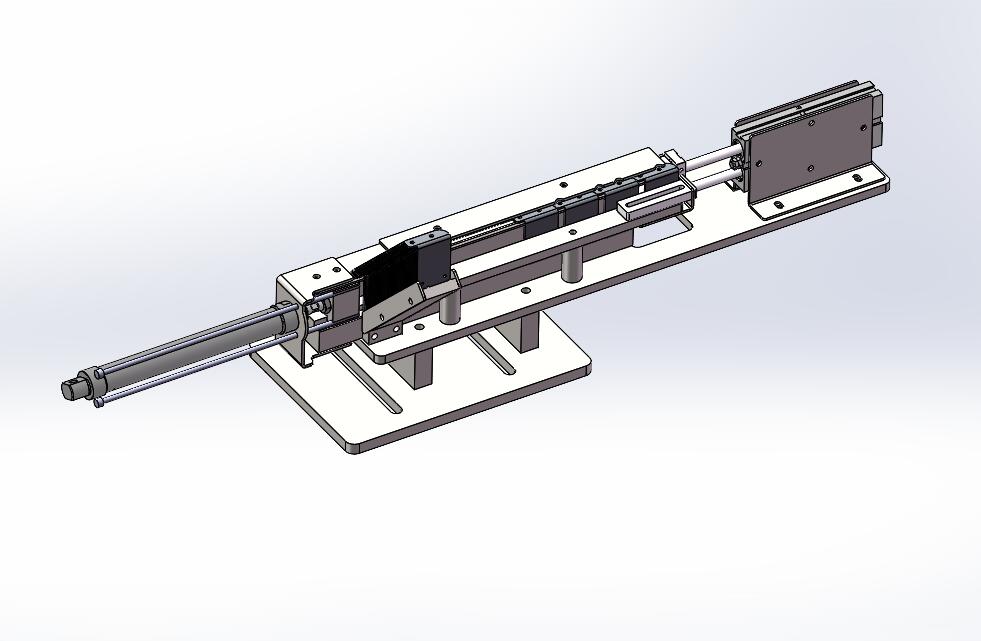

L形支架攻牙夹具该夹具是一款L形零件自动送料攻牙夹具，通过料夹堆叠物料，通过重力使物料自动下沉，无需另外提供动力，物料到位后通过送料气缸推送到位，并结合后端定位气缸夹紧，攻牙完成后，气缸回位，松开工件，工件自重掉落，完成退料。该夹具已实际应用于生产，图纸为SW2020设计，另附STP通用格式，部件齐全，可修改编缉，可作为类似零件设计参考。L形支架自动送料夹具送料机构
