简易支座冲孔落料模（CAD图+Proe三维）（ID:724311）

设备部件 / 模具类 / 简易支座冲孔落料模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16950394189692.zip	3.88M
2	1落料冲孔模.dwg	320.28K
3	wy27-a_asm.stp	1.07M
4	10x100.prt.1	84.74K
5	10x60.prt.2	85.84K
6	10_s_dianban.prt.2	106.22K
7	11_daotao.prt.1	188.59K
8	12_s_mozuo.prt.3	323.22K
9	14_tumo.prt.2	85.98K
10	15_dinggan.prt.1	80.85K
11	16_mobin.prt.1	216.30K
12	18_tuijianqi.prt.2	105.36K
13	1_x_mozuo.prt.5	293.72K
14	20_tuaomo.prt.1	139.92K
15	2_daozu.prt.1	88.45K
16	3_xieliao_ld.prt.1	112.48K
17	4_x_gudingban.prt.2	146.93K
18	5_xiangjiao.prt.1	100.04K
19	6_xeiliaoban.prt.1	101.42K
20	7_dangliaoxiao.prt.1	88.98K
21	8_aomo.prt.6	130.21K
22	9_tumo_gdb.prt.2	165.15K
23	dagan.prt.1	83.53K
24	gb-t70_1-2000_m10x25.prt.1	135.33K
25	gb-t70_1-2000_m10x60.prt.1	122.12K
26	gb-t70_1-2000_m10x90.prt.2	150.93K
27	gongjian.prt.1	88.17K
28	tanhuang.prt.1	369.76K
29	wy27-a-sm.asm.4	127.20K
30	wy27-a-xm.asm.9	153.07K
31	wy27-a.asm.2	68.41K

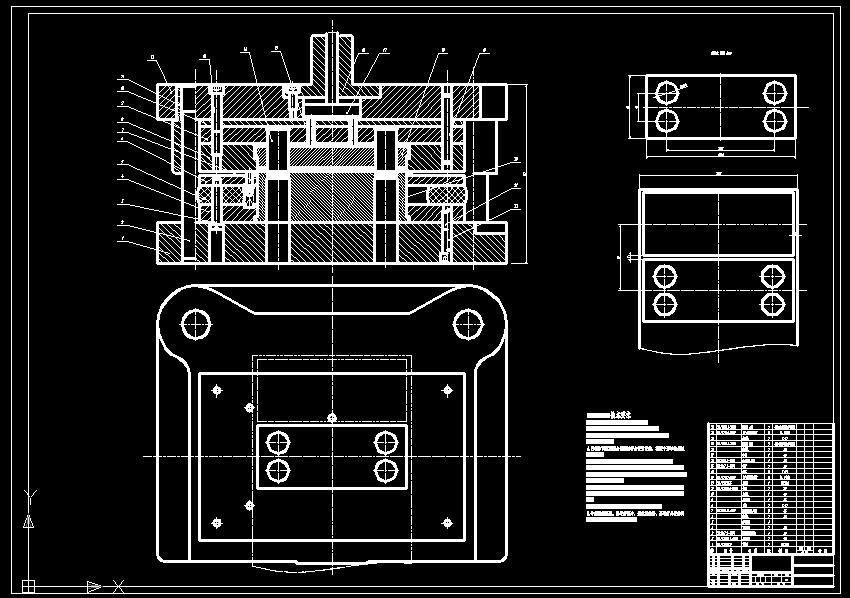

32	CAD装配图.jpg	105.56K

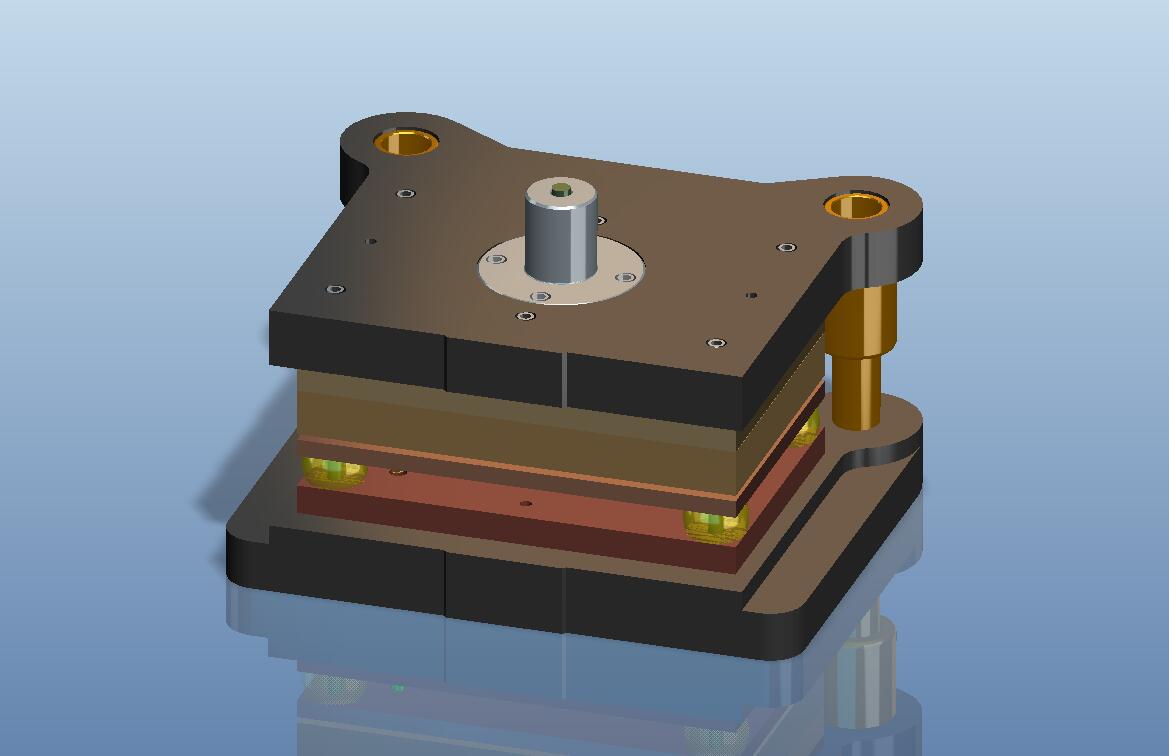

33	三维装配图.jpg	37.74K

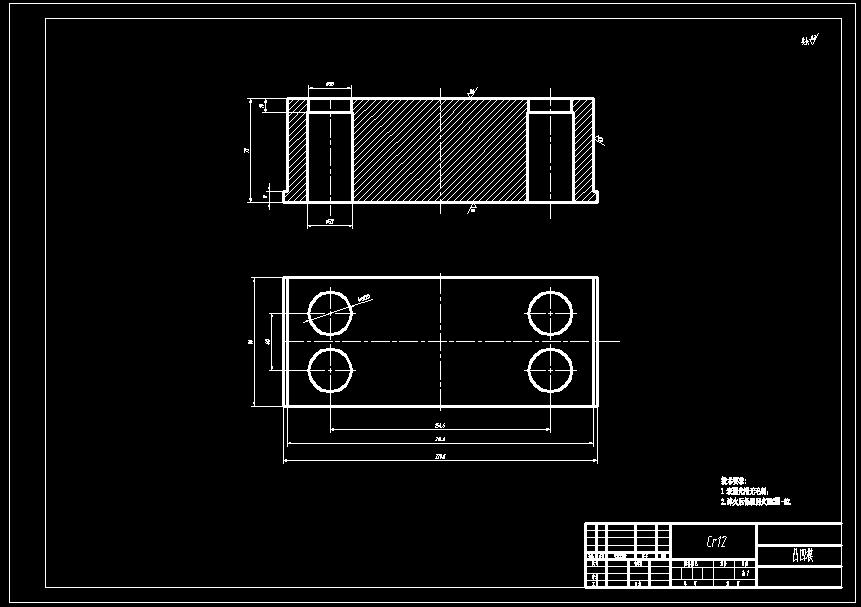

34	凸凹模.jpg	55.31K

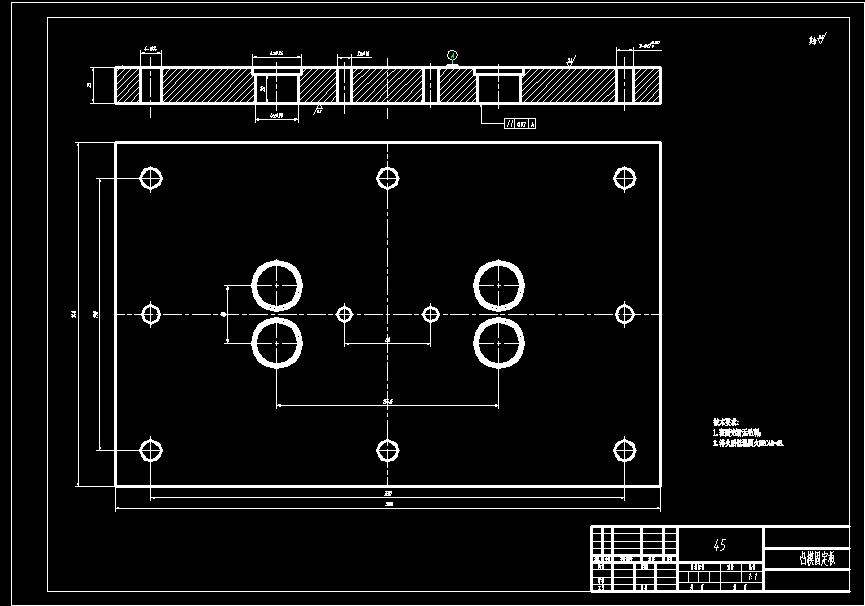

35	凸模固定板.jpg	61.85K

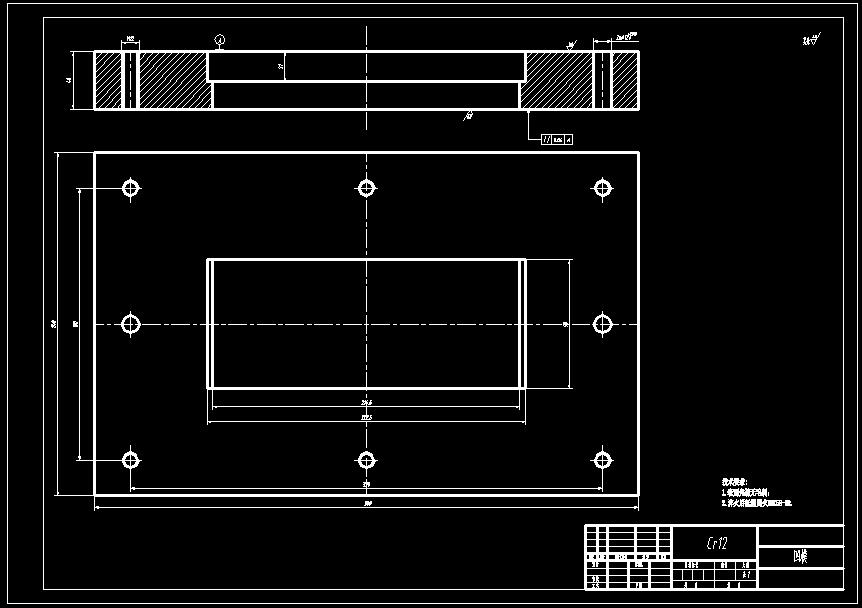

36	凹模.jpg	57.58K
37	工件三维.jpg	27.11K

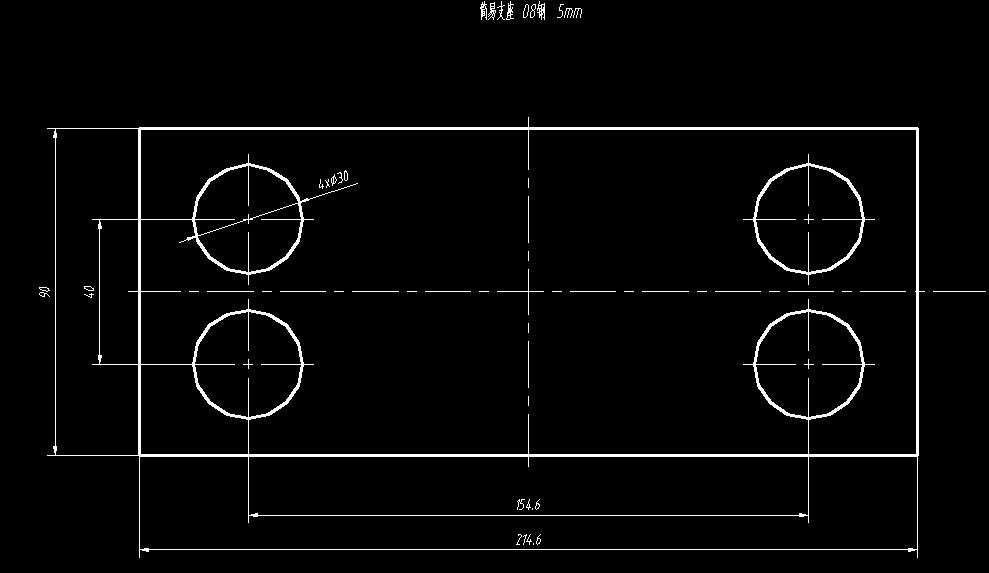

38	工件图.jpg	39.93K

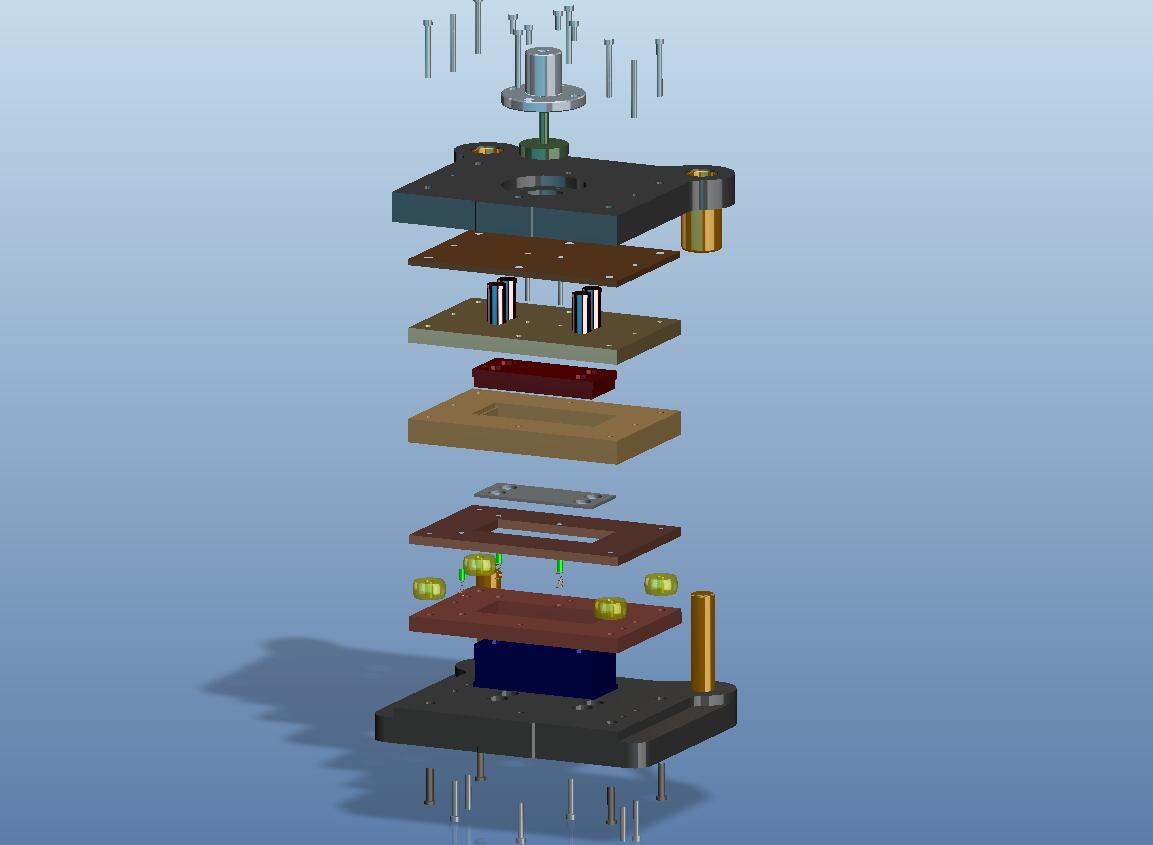

39	爆炸图.jpg	38.56K

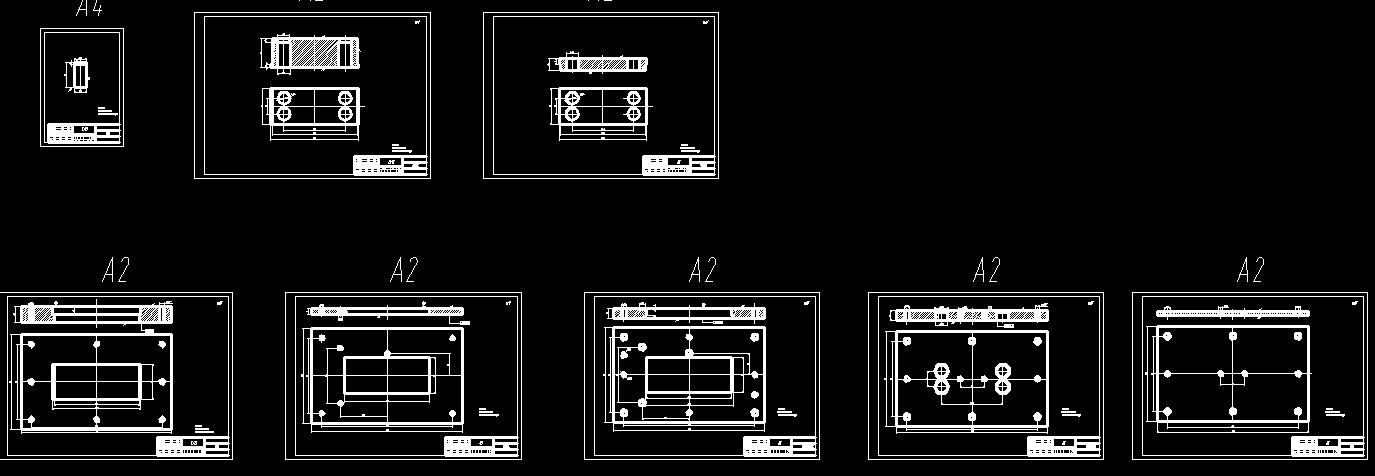

40	零件图.jpg	80.33K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt,asm

文件大小：3.97M

所需金币：80

上传时间：2023-09-18 20:17:01

是否可编辑：可修改，包括参数

版本：PROE 5.0

标签

支座

复合模

冲压

模具

图纸简介

简易支座冲孔落料模（CAD图+Proe三维）材料：08钢 5mm 1.装配技术要求按照GB/T14662-1992。 2.检验及验收技术要求按照GB/T14662-1992。 3.上模座的上平面和下模座的底面平行度误差应符合JB/T8050-2008。 4.凸模和凹模的配合间隙应符合设计要求，沿整个刃口轮廓应均匀一致。 5.模具所有活动部分的移动应平稳灵活，无阻滞现象。 6.卸料以及推件装置活动灵活正确，出料孔畅通无阻，保证制件以及废料不卡在冲模内，卸料板在模具开启状态时，一般应凸出凸模表面0.5~1.0mm。 7.定位装置要保证定位正确可靠，紧固用的螺钉、销钉装配后不得松动，并保
