大垫片冲孔落料复合模（CAD图+UG三维）（ID:724313）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | WY42-ASM.stp | 833.53K |
| 2 | 图纸.dwg | 336.66K |
| 3 | 10_aomo.prt | 240.50K |
| 4 | 11_daotao.prt | 173.50K |
| 5 | 12_tumo_GDB.prt | 196.00K |
| 6 | 13_S_dianban.prt | 149.50K |
| 7 | 14_S_mozuo.prt | 648.00K |
| 8 | 16_CXK_tumo.prt | 139.50K |
| 9 | 19_mobin.prt | 232.00K |
| 10 | 1_X_mozuo.prt | 492.50K |
| 11 | 20_dagan.prt | 179.50K |
| 12 | 21_tuiban.prt | 142.00K |
| 13 | 23_CDK_tumo.prt | 145.50K |
| 14 | 24_tuijianqi.prt | 191.00K |
| 15 | 2_daozu.prt | 143.00K |
| 16 | 3_xieliao_LD.prt | 183.00K |
| 17 | 4_X_dianban.prt | 163.50K |
| 18 | 5_tuaomo_GDB.prt | 253.50K |
| 19 | 6_tuaomo.prt | 207.50K |
| 20 | 7_xiangjiao.prt | 211.00K |
| 21 | 8_xeiliaoban.prt | 216.50K |
| 22 | 9_daoliaoxiao.prt | 132.50K |
| 23 | GB-T119.1-200010x70.prt | 212.50K |
| 24 | GB-T70.1-2000M10x25.prt | 296.50K |
| 25 | GB-T70.1-2000M10x70.prt | 307.50K |
| 26 | gongjian.prt | 151.50K |
| 27 | WY42-ASM.prt | 209.50K |
| 28 | WY42_SM.prt | 244.00K |
| 29 | WY42_XM.prt | 221.50K |

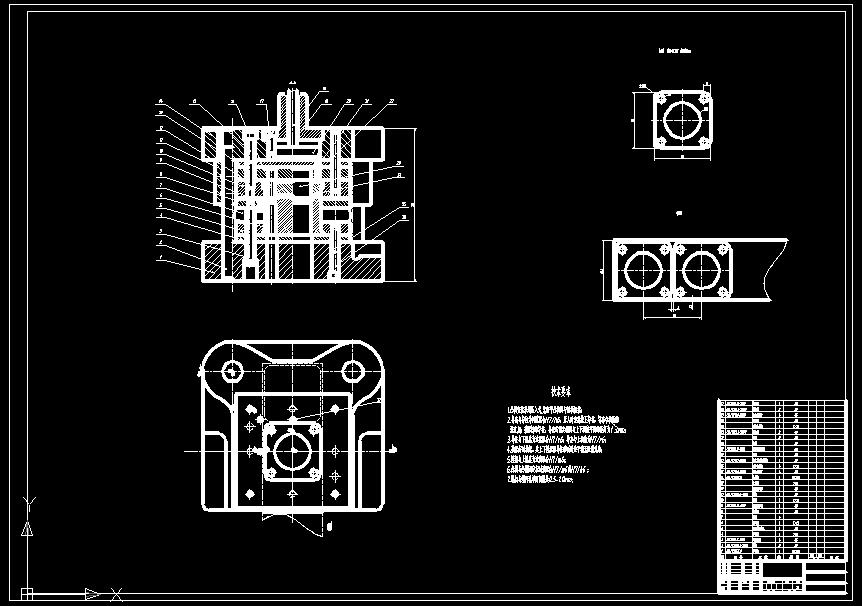

| 30 | CAD装配图.jpg | 79.31K |

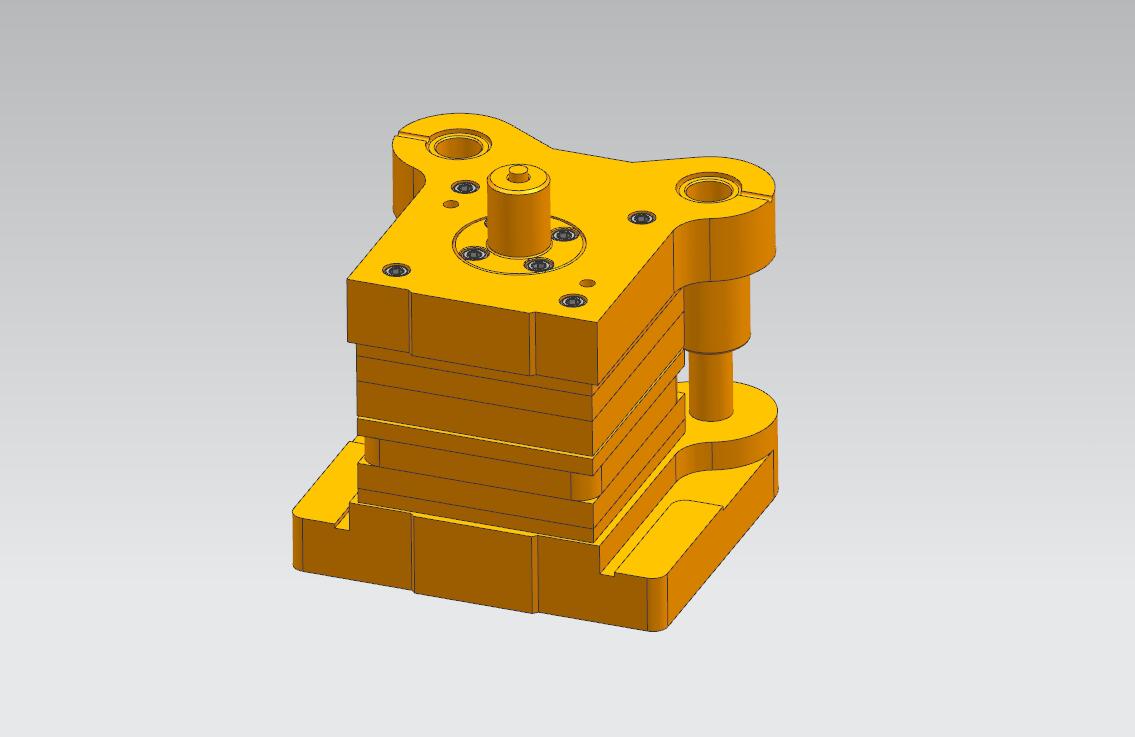

| 31 | 三维装配图.jpg | 38.16K |

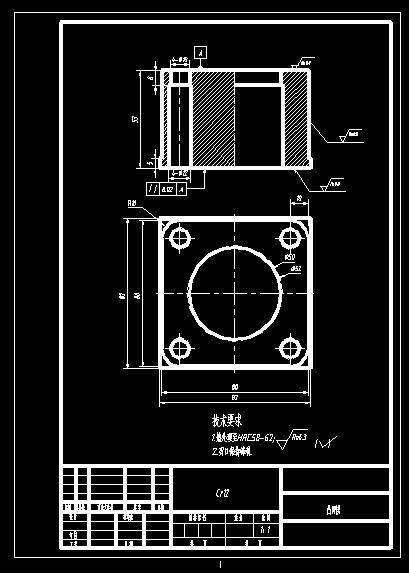

| 32 | 凸凹模.jpg | 40.10K |

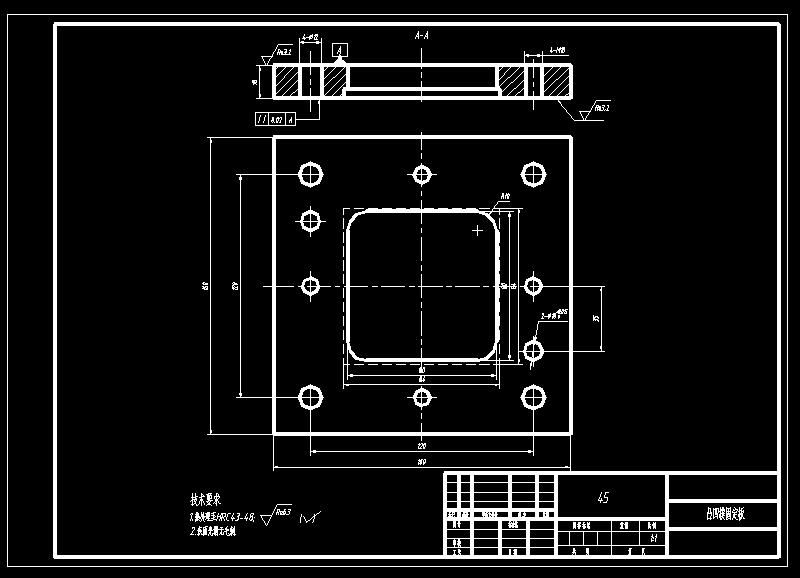

| 33 | 凸凹模固定板.jpg | 56.74K |

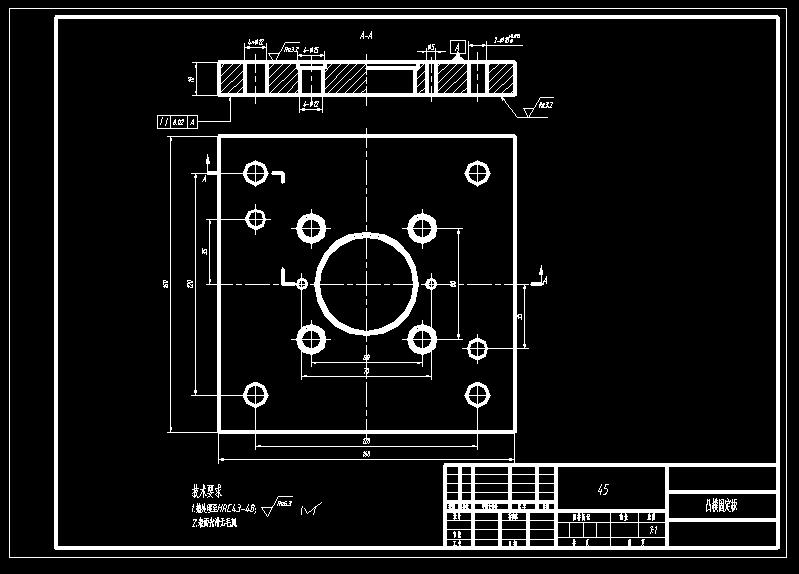

| 34 | 凸模固定板.jpg | 56.05K |

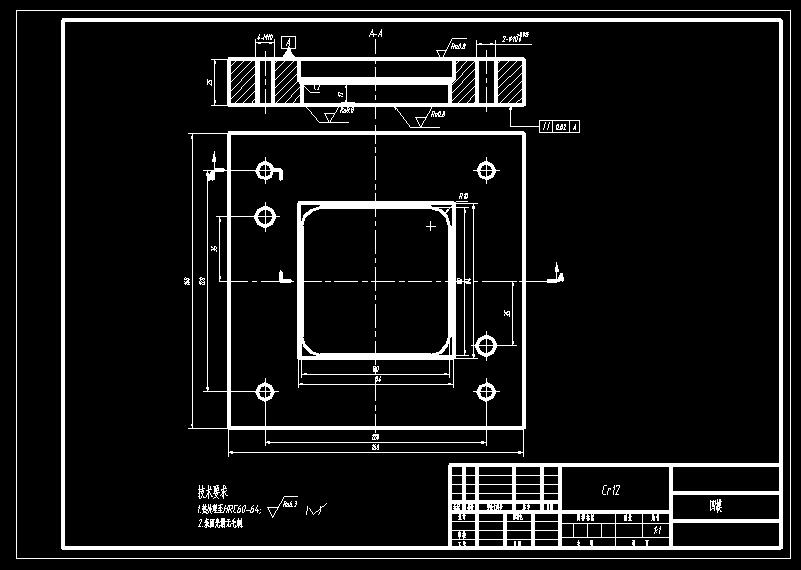

| 35 | 凹模.jpg | 52.19K |
| 36 | 工件三维.jpg | 17.95K |

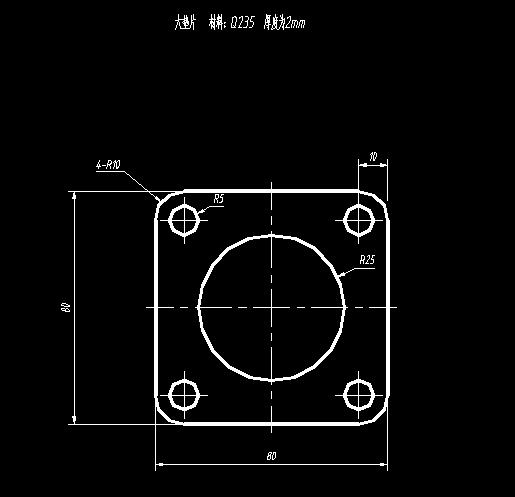

| 37 | 工件图.jpg | 19.70K |

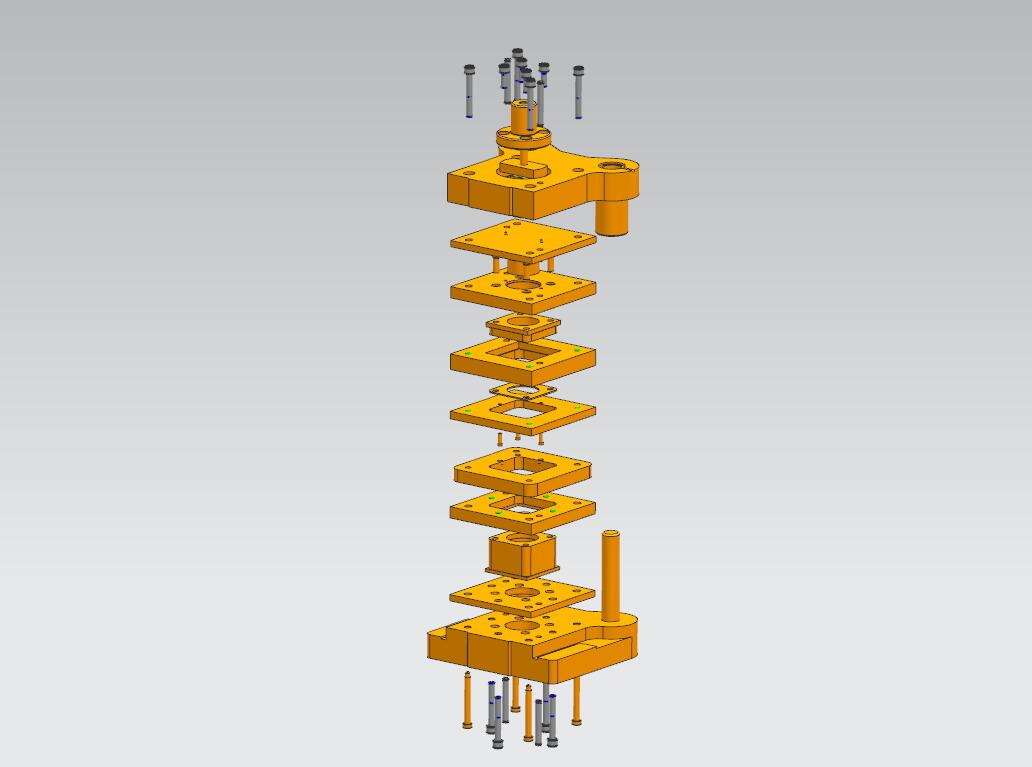

| 38 | 爆炸图.jpg | 34.89K |
| 39 | 零件图.jpg | 69.12K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1305
粉丝: 68
加入时间：2022-12-31
模型信息
图纸ID：724313
图纸格式：stp,dwg,prt
文件大小：2.72M
所需金币：80
上传时间：2023-09-18 20:24:16
是否可编辑：可修改，包括参数
软件版本：UG 8.0
标签
垫片
复合模
冲孔落料
模具
冲压
图纸简介
大垫片冲孔落料复合模（CAD图+UG三维） 材料：Q235 厚度为2mm
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
