空气滤清器壳体冲孔拉深模（CAD图+UG三维）（ID:726063）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

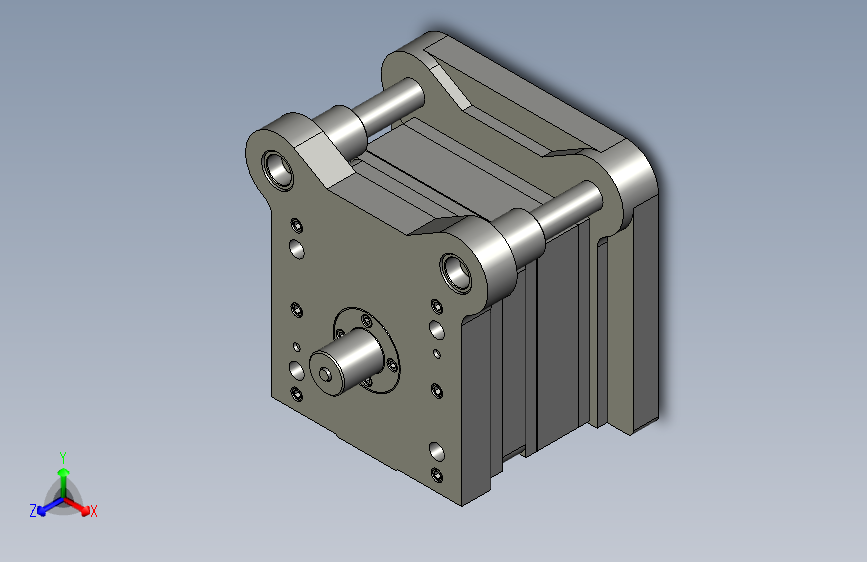

0.png)

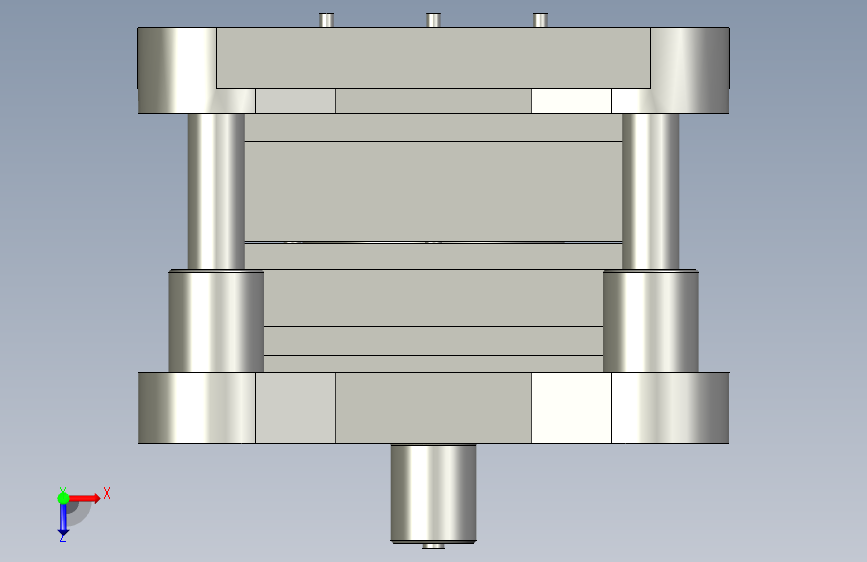

1.png)

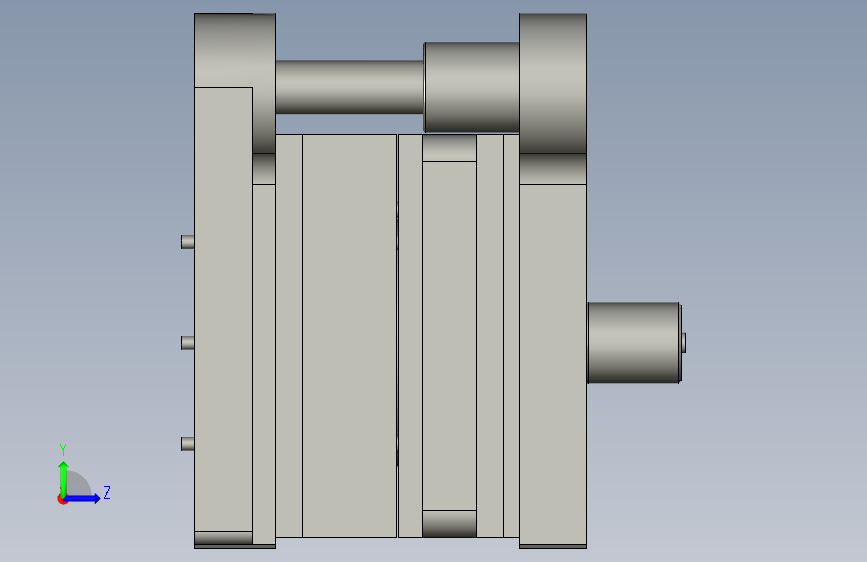

2.png)

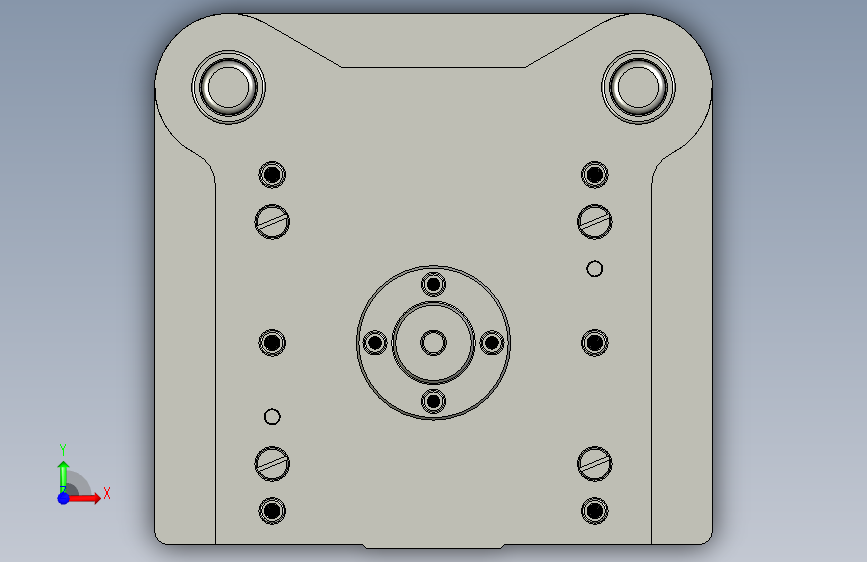

3.png)

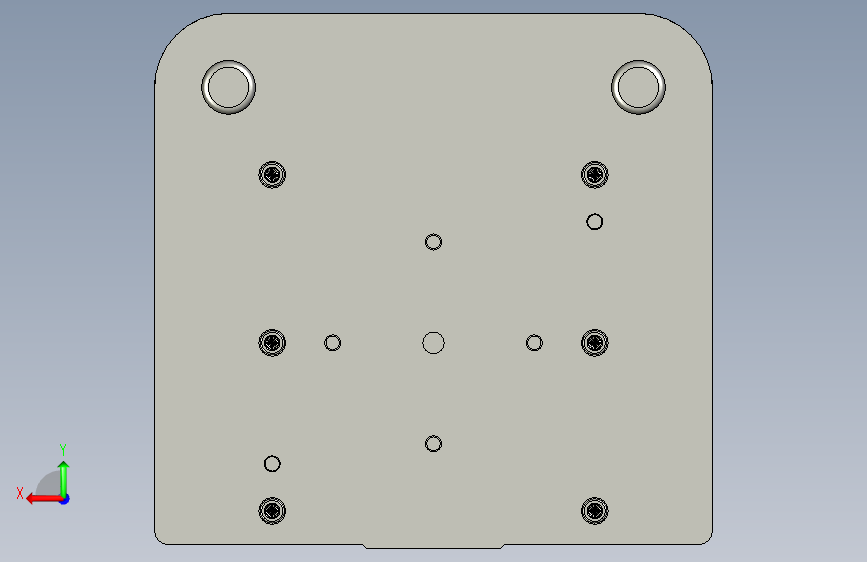

4.png)

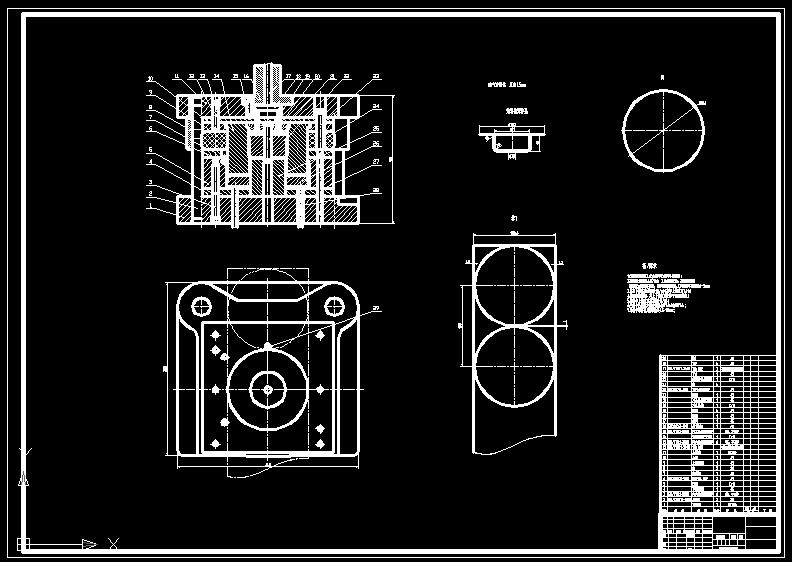

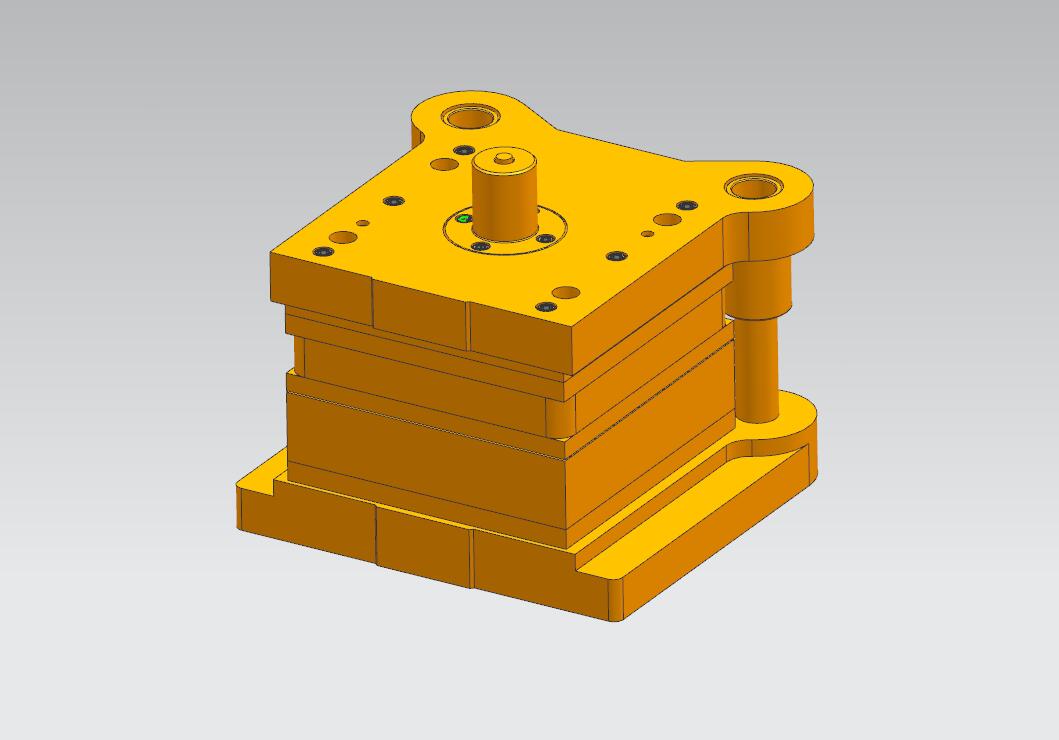

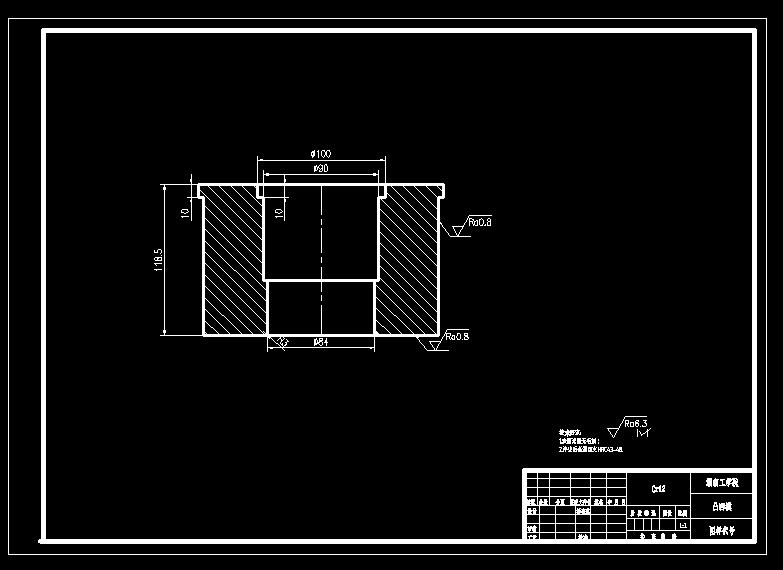

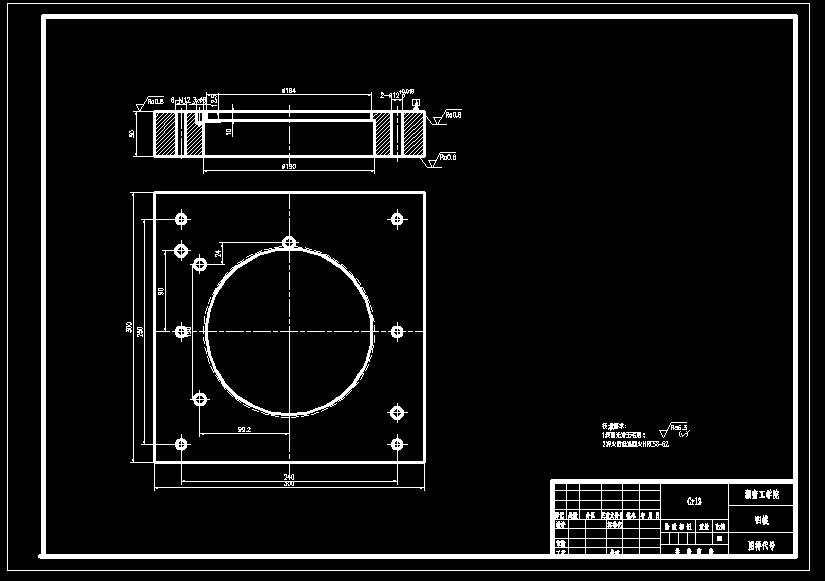

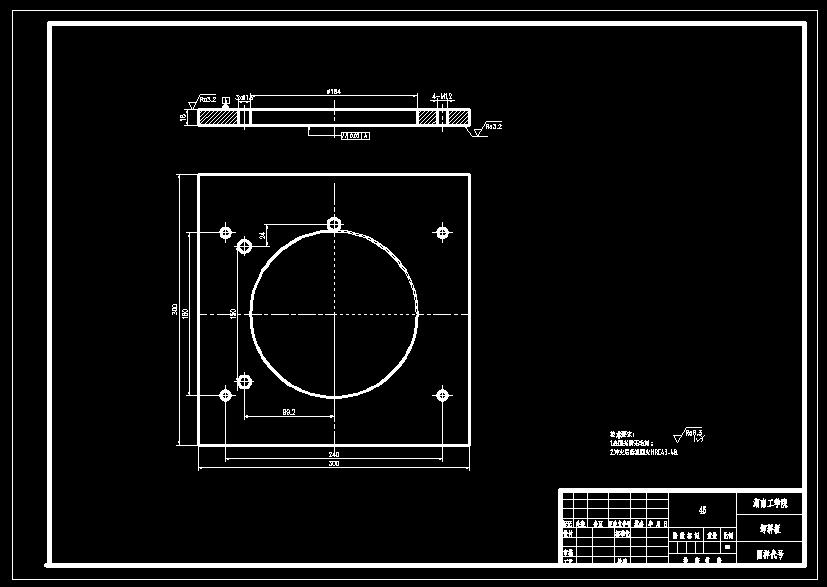

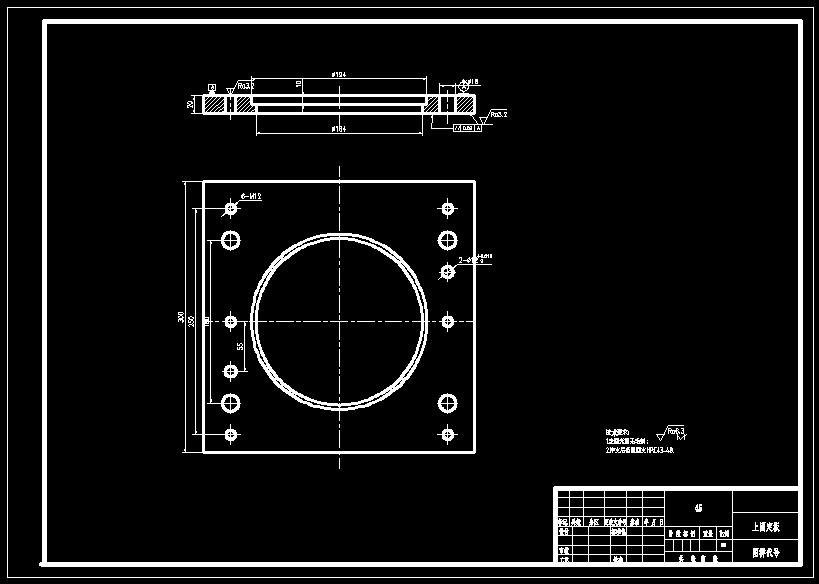

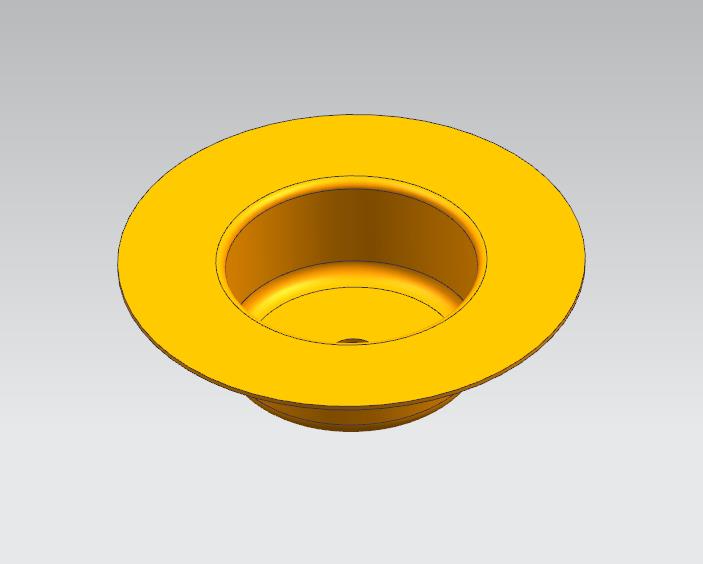

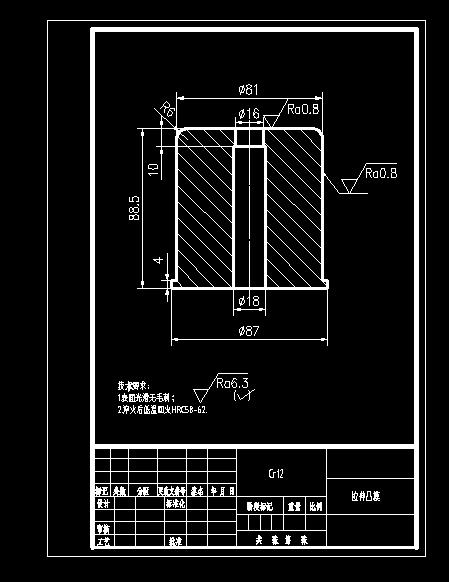

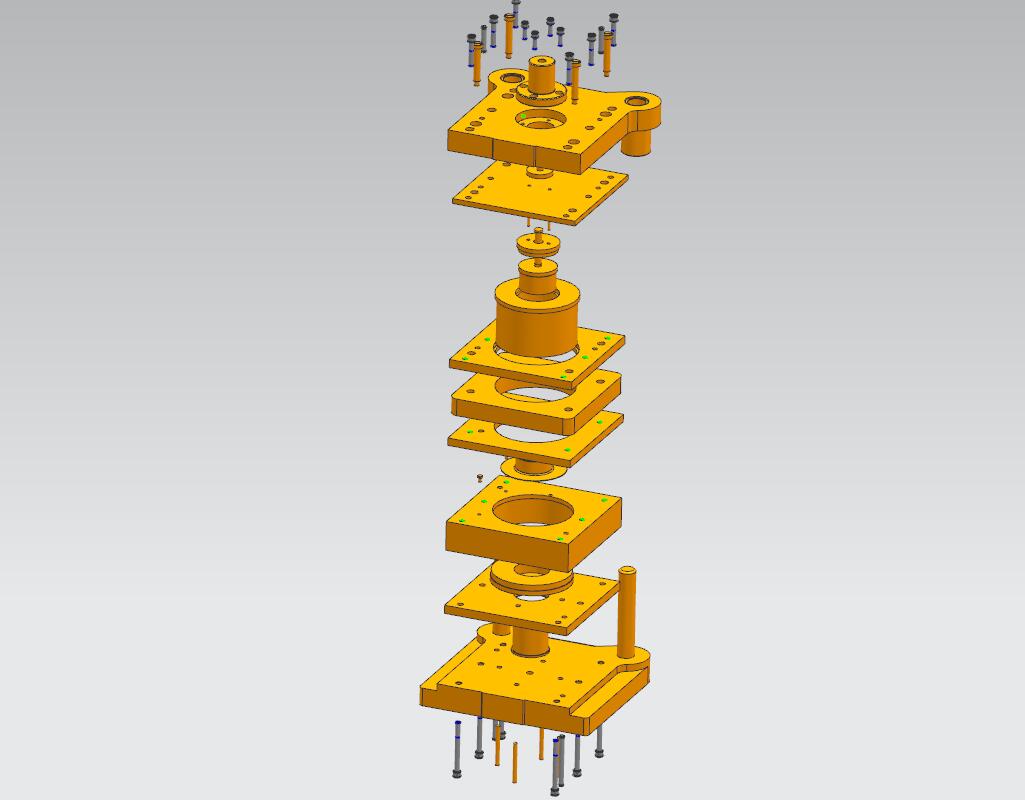

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16952059012130.zip | 2.67M |
| 2 | 1落料拉深复合模.dwg | 331.94K |
| 3 | SN033-A.stp | 732.55K |
| 4 | 11_S_mozuo.prt | 357.00K |
| 5 | 16_mobin.prt | 214.00K |
| 6 | 17_dagan.prt | 131.50K |
| 7 | 18_tuiban.prt | 135.00K |
| 8 | 1_X_mozuo.prt | 366.00K |
| 9 | 20_CK_tumo.prt | 137.00K |
| 10 | 23_xieliao_LD.prt | 189.00K |
| 11 | 24_xiangjiao.prt | 162.50K |
| 12 | 25_tuaomo.prt | 154.50K |
| 13 | 2_daozu.prt | 143.50K |
| 14 | 4_X_gudingban.prt | 183.50K |
| 15 | 5_aomo.prt | 280.00K |
| 16 | 7_xieliaoban.prt | 201.50K |
| 17 | 8_daotao.prt | 174.50K |
| 18 | 9_S_gudingban.prt | 240.00K |
| 19 | dangliaoxiao.prt | 141.00K |
| 20 | dianban.prt | 203.00K |
| 21 | dinggan.prt | 130.00K |
| 22 | GB-T119.1-200012x120.prt | 211.50K |
| 23 | GB-T119.1-200012x60.prt | 211.50K |
| 24 | GB-T70.1-2000M10x30.prt | 296.50K |
| 25 | GB-T70.1-2000M12x120.prt | 306.50K |
| 26 | GB-T70.1-2000M12x60.prt | 307.00K |
| 27 | gongjian1.prt | 154.50K |
| 28 | LS_tumo.prt | 140.50K |
| 29 | SN033-A-SM.prt | 277.50K |
| 30 | SN033-A-XM.prt | 219.00K |
| 31 | SN033-A.prt | 223.50K |
| 32 | tuijianqi.prt | 142.00K |
| 33 | _model1.prt | 175.50K |
| 34 | _model2.prt | 129.50K |
| 35 | CAD装配图.jpg | 73.82K |
| 36 | 三维装配图.jpg | 39.06K |
| 37 | 凸凹模.jpg | 43.64K |
| 38 | 凹模.jpg | 51.07K |
| 39 | 卸料板.jpg | 46.27K |
| 40 | 固定板.jpg | 48.87K |
| 41 | 工件三维.jpg | 19.09K |
| 42 | 工件图.jpg | 18.84K |
| 43 | 拉深凸模.jpg | 38.93K |
| 44 | 爆炸图.jpg | 40.12K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1305
粉丝: 68
加入时间：2022-12-31
模型信息
图纸ID：726063
图纸格式：dwg,stp,prt
文件大小：2.74M
所需金币：80
上传时间：2023-09-20 18:31:43
是否可编辑：可修改，包括参数
软件版本：STEP
标签
壳体
拉深模
模具
冲压
图纸简介

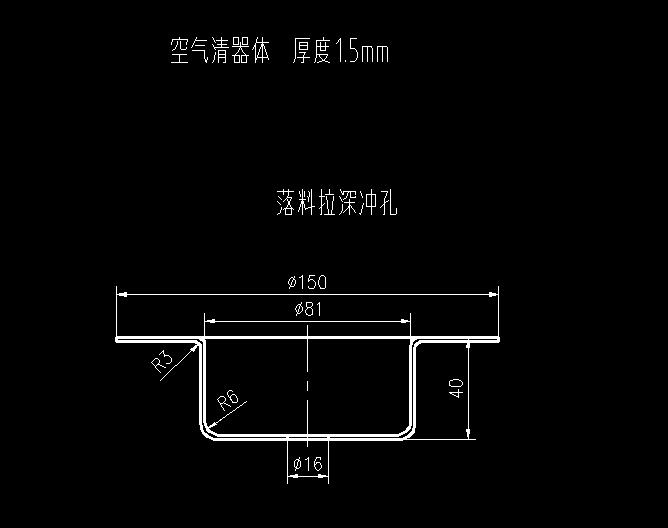

空气滤清器壳体冲孔拉深模（CAD图+UG三维） 厚度1.5mm
空气滤清器壳体落料拉深复合模 材料：Q235 料厚：1.0 此款模具运用冲压成型工艺及模具设计的基础知识，根据理论计算以确定各工作零件的尺寸，适合薄钢片及纸质材质的冲裁，典型的冲孔落料复合模，模具内部结构清晰，欢迎喜欢的朋友下载参考。
