出气阀罩盖修边冲孔模（CAD图+UG三维）（ID:726391）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16952096957453.zip | 2.35M |
| 2 | 2修边冲孔.dwg | 332.41K |
| 3 | ghj131-B-ASM.stp | 590.82K |
| 4 | 10_dianban.prt | 142.50K |
| 5 | 11__S_mozuo.prt | 339.00K |
| 6 | 13_mobin.prt | 218.00K |
| 7 | 14_dagan.prt | 130.50K |
| 8 | 15_tuiban.prt | 138.50K |
| 9 | 18_CK_tumo.prt | 133.00K |
| 10 | 1_X_mozuo.prt | 402.50K |
| 11 | 20_xiangjaio.prt | 137.00K |
| 12 | 21_tuaomo.prt | 149.00K |
| 13 | 2_daozu.prt | 142.00K |
| 14 | 3_X_gudingban.prt | 208.50K |
| 15 | 4_xieliao_LD.prt | 180.00K |
| 16 | 5_xieliaoban.prt | 184.00K |
| 17 | 6_aomo.prt | 202.50K |
| 18 | 8_daotao.prt | 179.00K |
| 19 | 9_S_gudingban.prt | 168.50K |
| 20 | GB-T119.1-20008x30.prt | 210.50K |
| 21 | GB-T119.1-20008x60.prt | 210.50K |
| 22 | GB-T70.1-2000M8x20.prt | 296.50K |
| 23 | GB-T70.1-2000M8x30.prt | 296.00K |
| 24 | GB-T70.1-2000M8x60.prt | 296.50K |
| 25 | ghj131-B-ASM.prt | 207.00K |
| 26 | ghj131-B-SM.prt | 227.50K |
| 27 | ghj131-B-XM.prt | 203.00K |
| 28 | gongjian2.prt | 167.50K |
| 29 | _model1.prt | 142.00K |

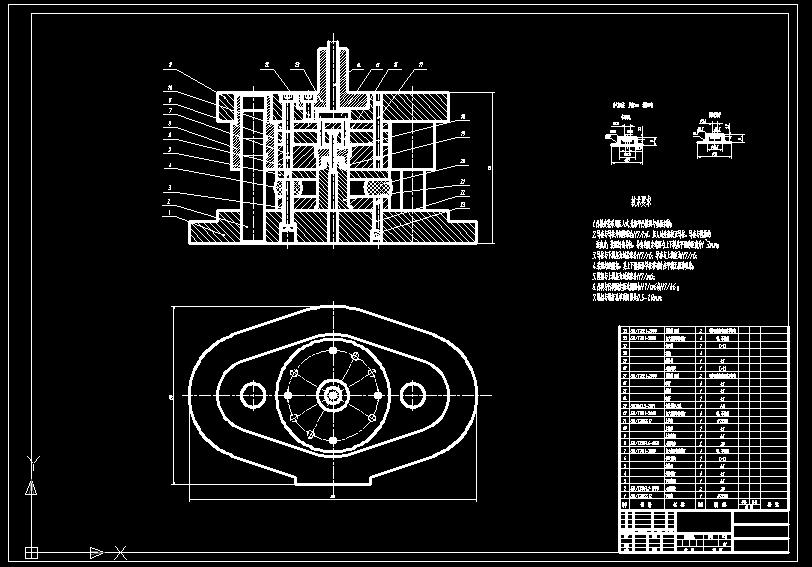

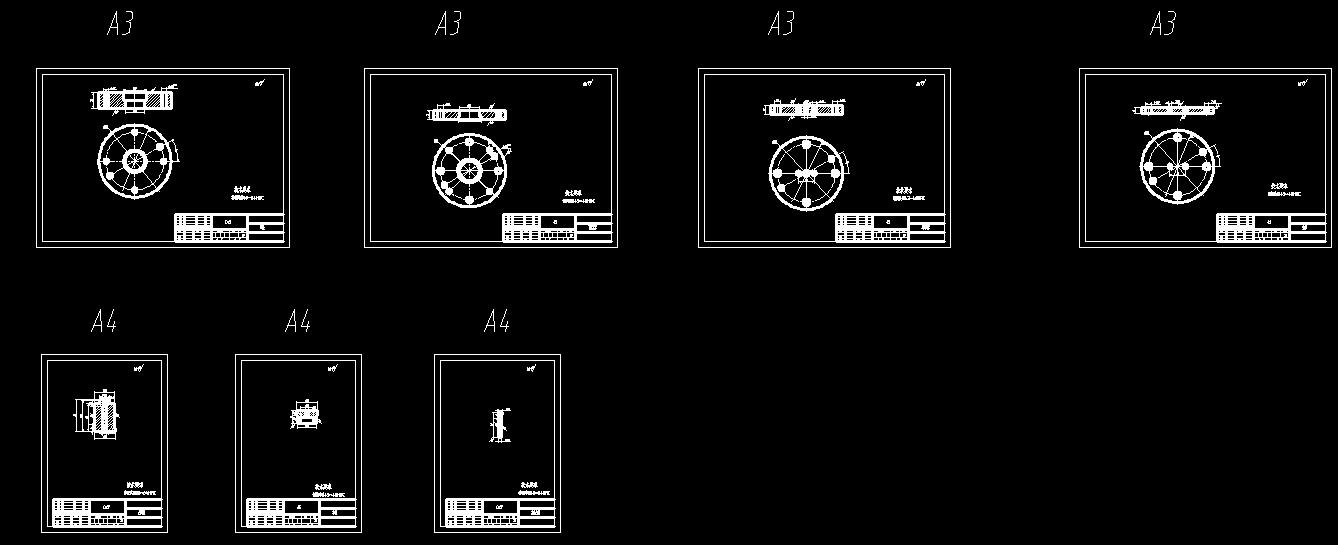

| 30 | CAD装配图.jpg | 87.71K |

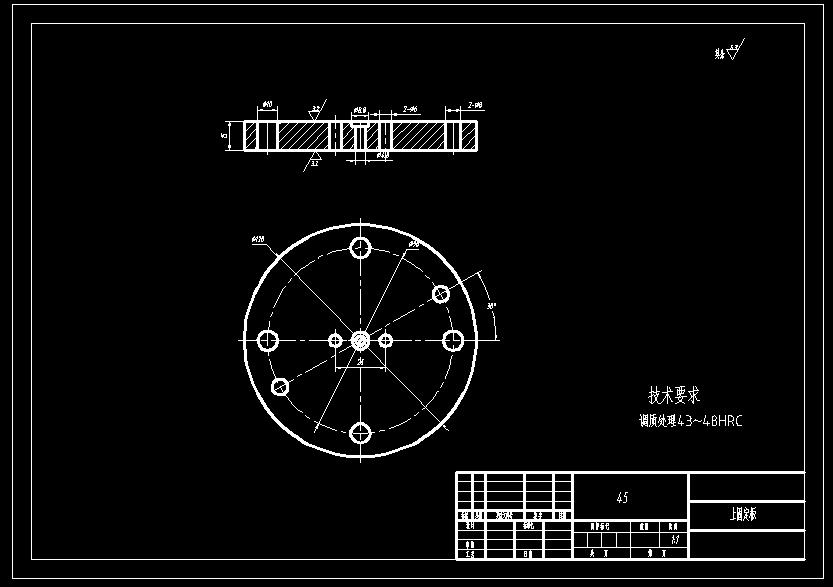

| 31 | 上固定板.jpg | 50.75K |

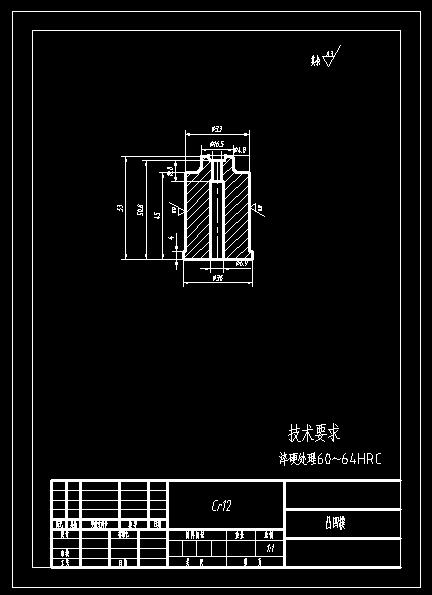

| 32 | 凸凹模.jpg | 30.96K |

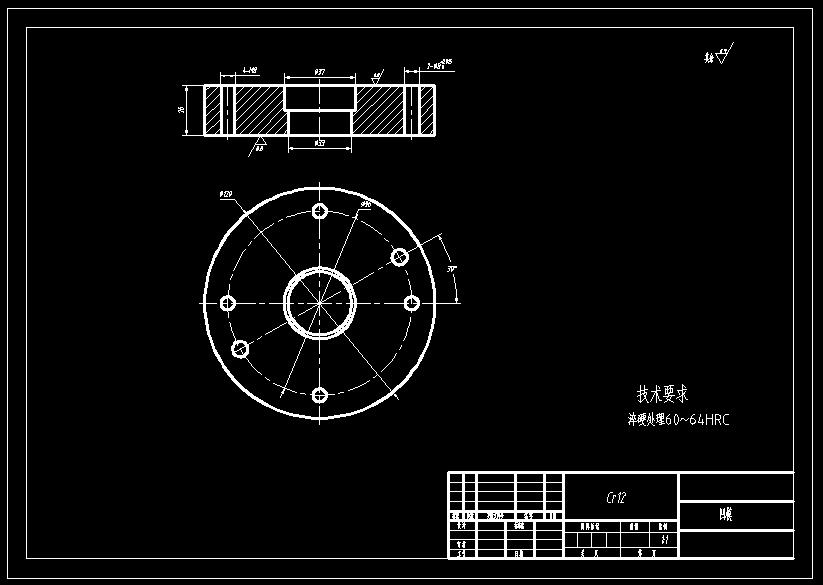

| 33 | 凹模.jpg | 51.85K |

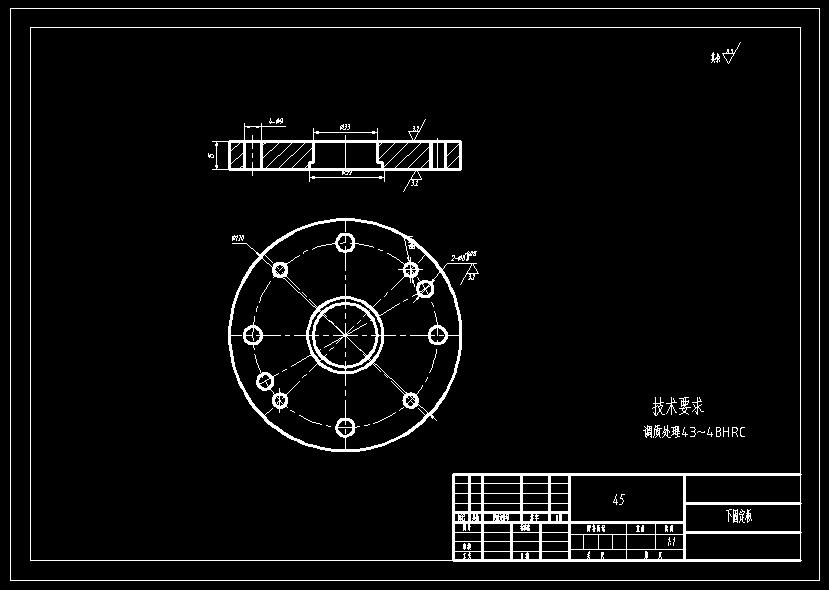

| 34 | 固定板.jpg | 48.94K |

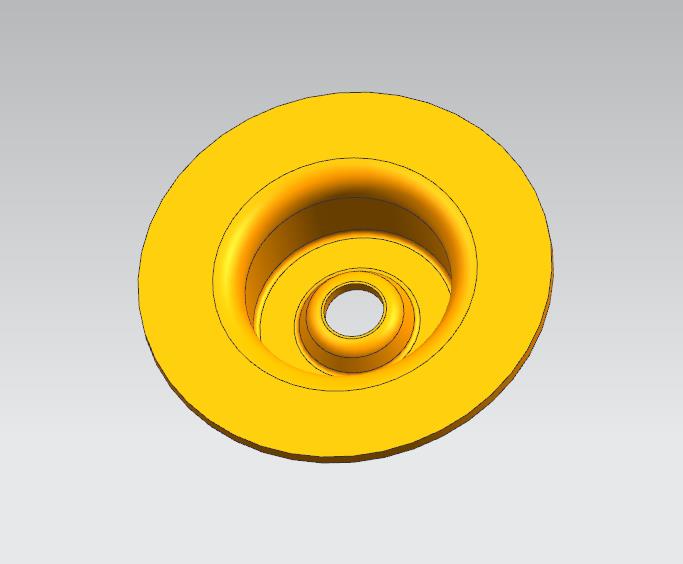

| 35 | 工件三维.jpg | 23.03K |
| 36 | 工件图.jpg | 29.99K |

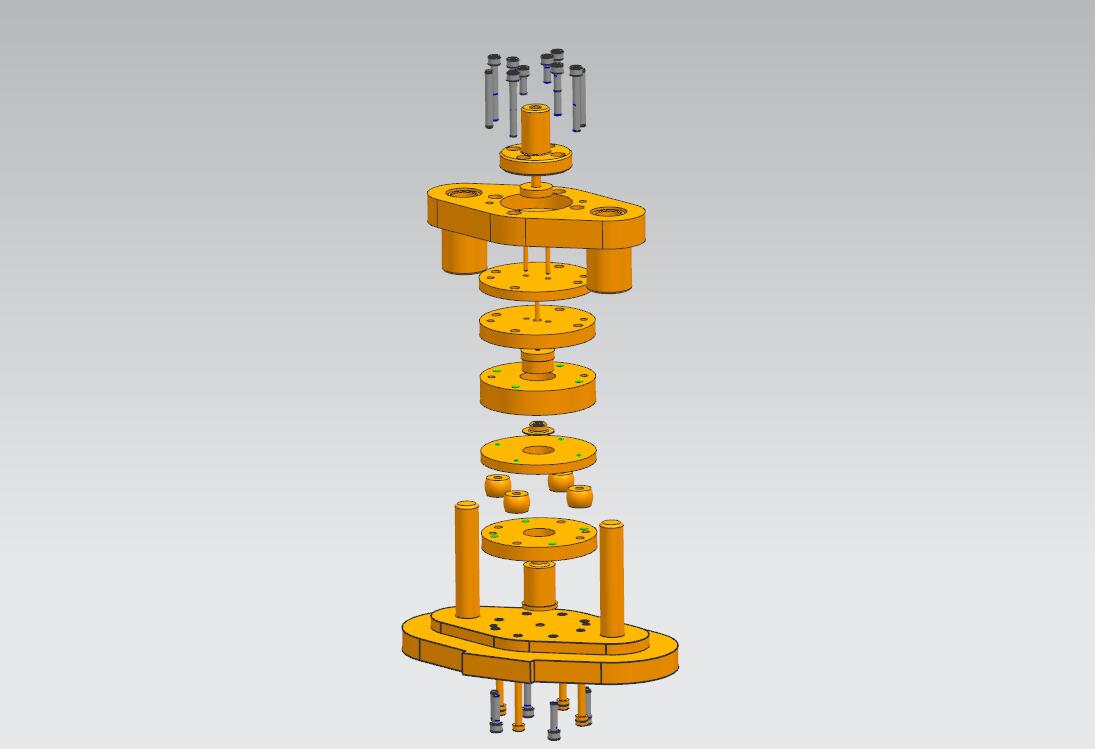

| 37 | 爆炸衅.jpg | 33.14K |

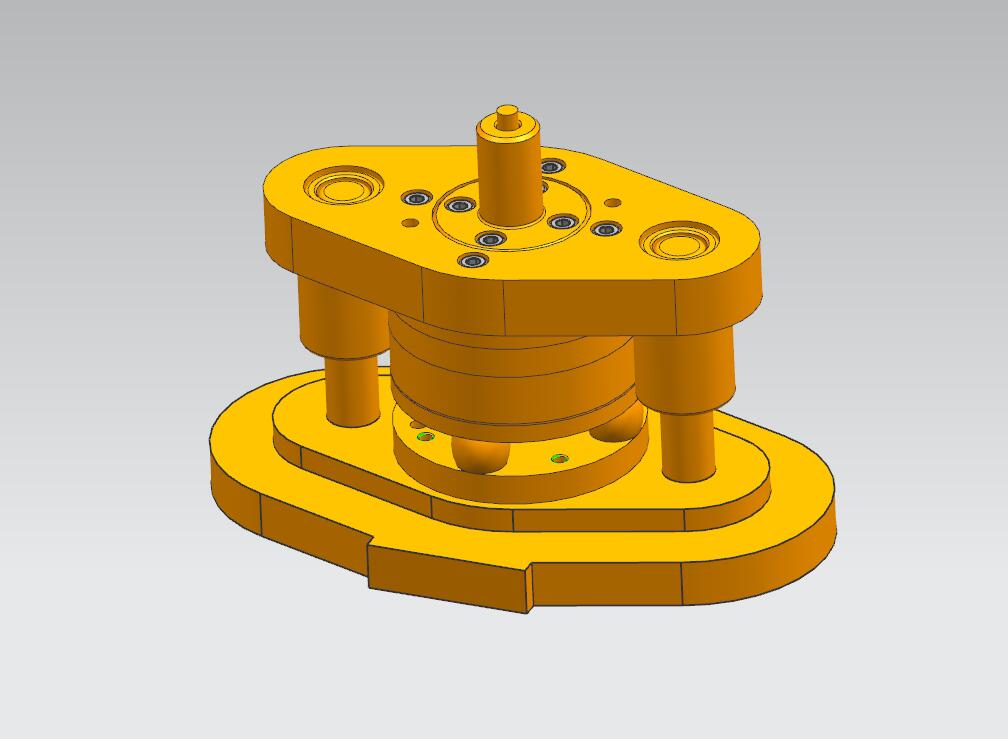

| 38 | 装配图.jpg | 41.53K |
| 39 | 零件图.jpg | 65.18K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1295
粉丝: 64
加入时间：2022-12-31
模型信息
图纸格式：dwg,stp,prt
文件大小：2.4M
所需金币：80
上传时间：2023-09-21 03:16:32
是否可编辑：可修改，包括参数
版本：STEP
标签
罩盖
修边冲孔模
模具
冲压
外罩
图纸简介

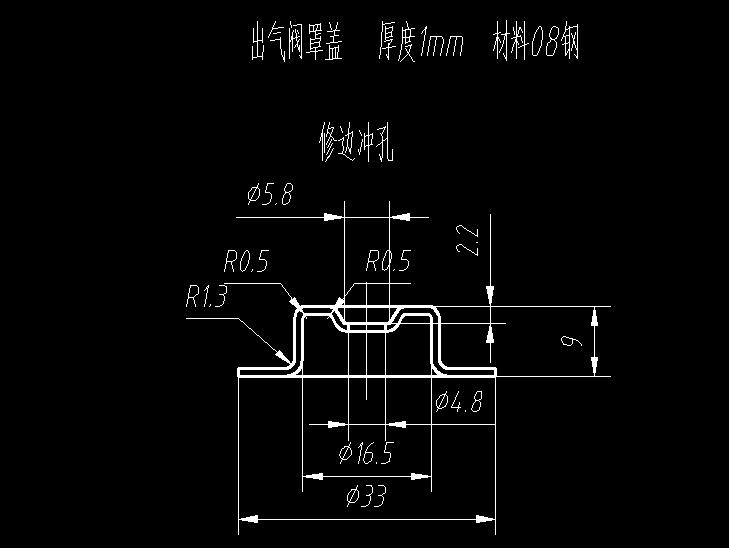

出气阀罩盖修边冲孔模（CAD图+UG三维） 厚度1mm 材料08钢
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
