弹片级进模设计（ID:726418）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16952123335643.rar | 1.75M |

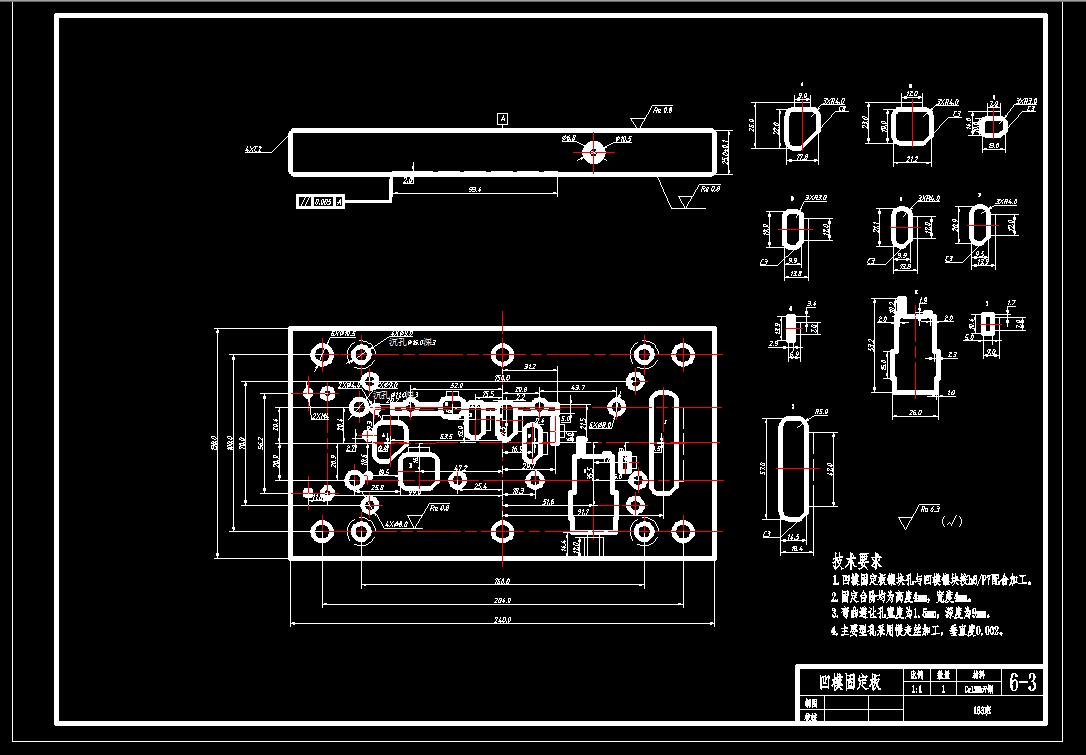

| 2 | 装配图-2004版.dwg | 1.29M |
| 3 | CAD装配图.jpg | 140.96K |
| 4 | 凸模.jpg | 91.13K |

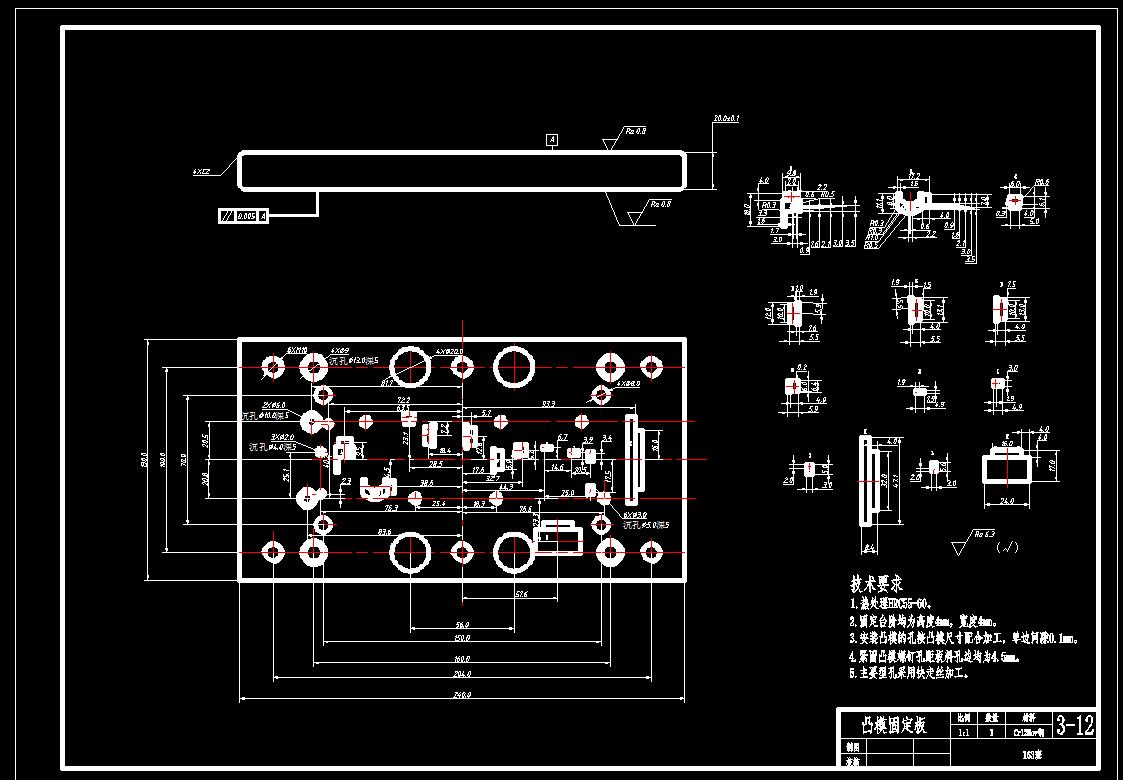

| 5 | 凸模固定板.jpg | 97.74K |

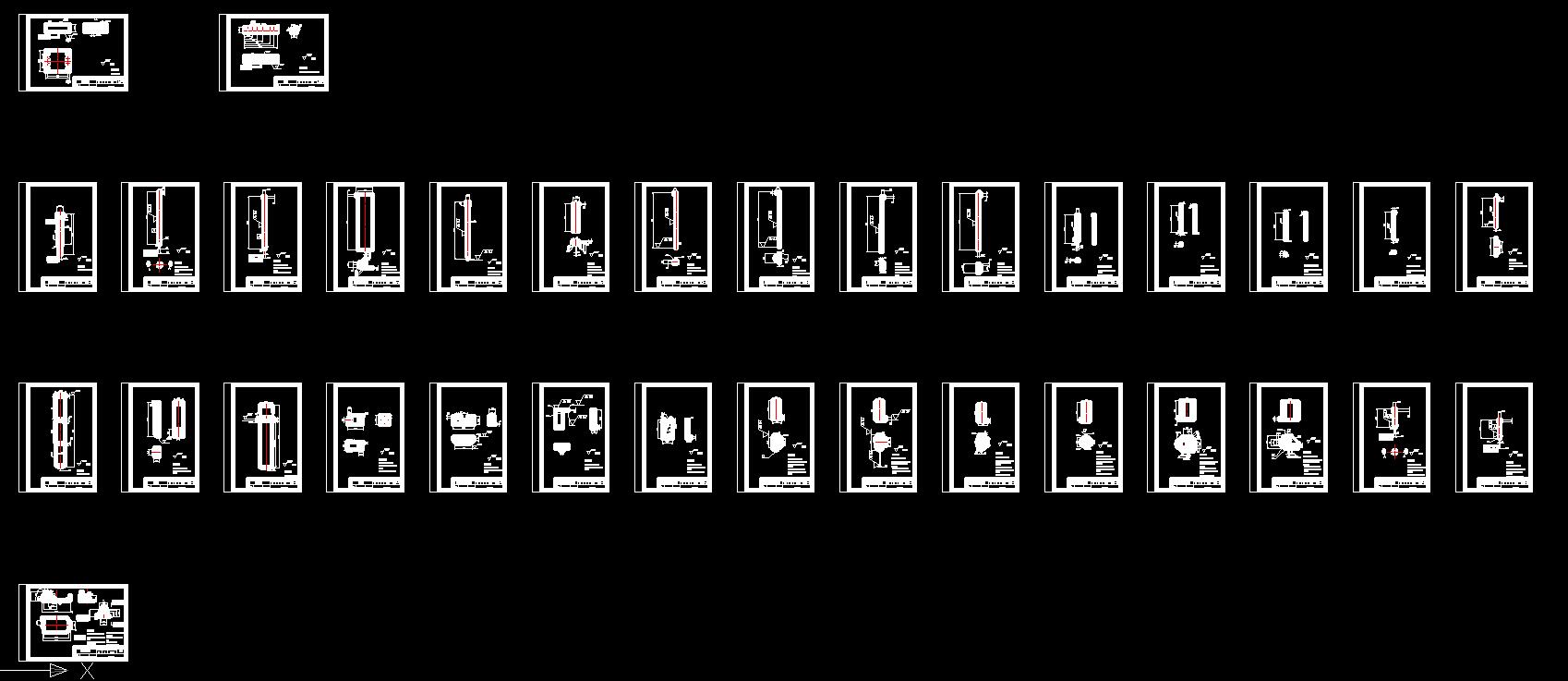

| 6 | 凸模零件.jpg | 96.26K |
| 7 | 凹模固定板.jpg | 93.32K |

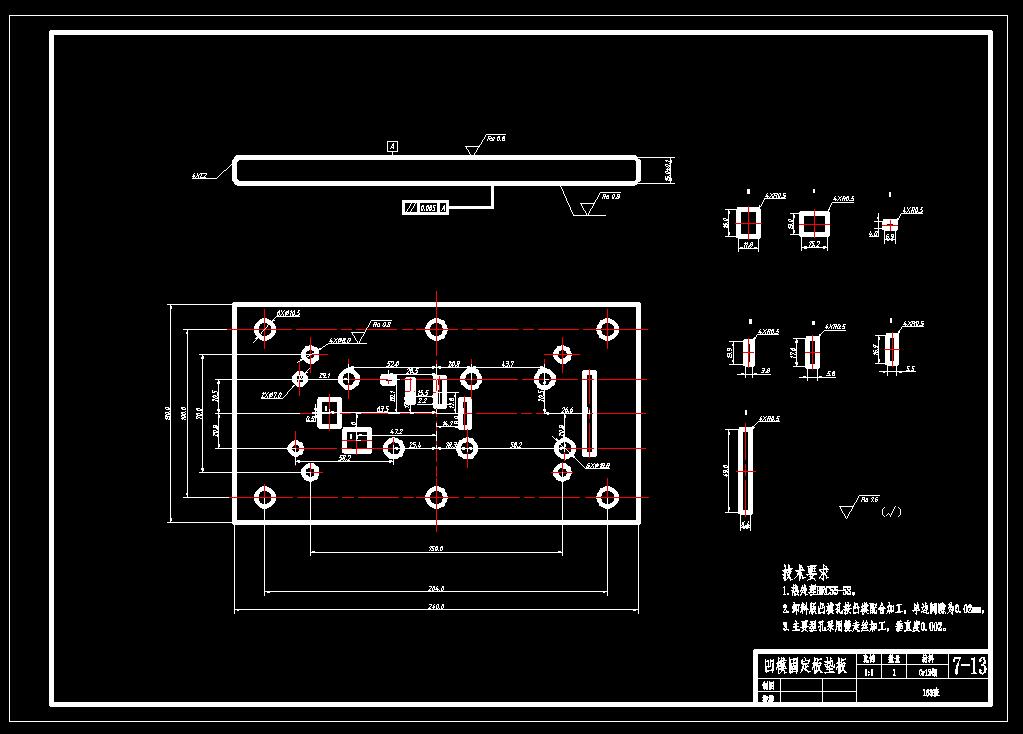

| 8 | 垫板.jpg | 64.38K |

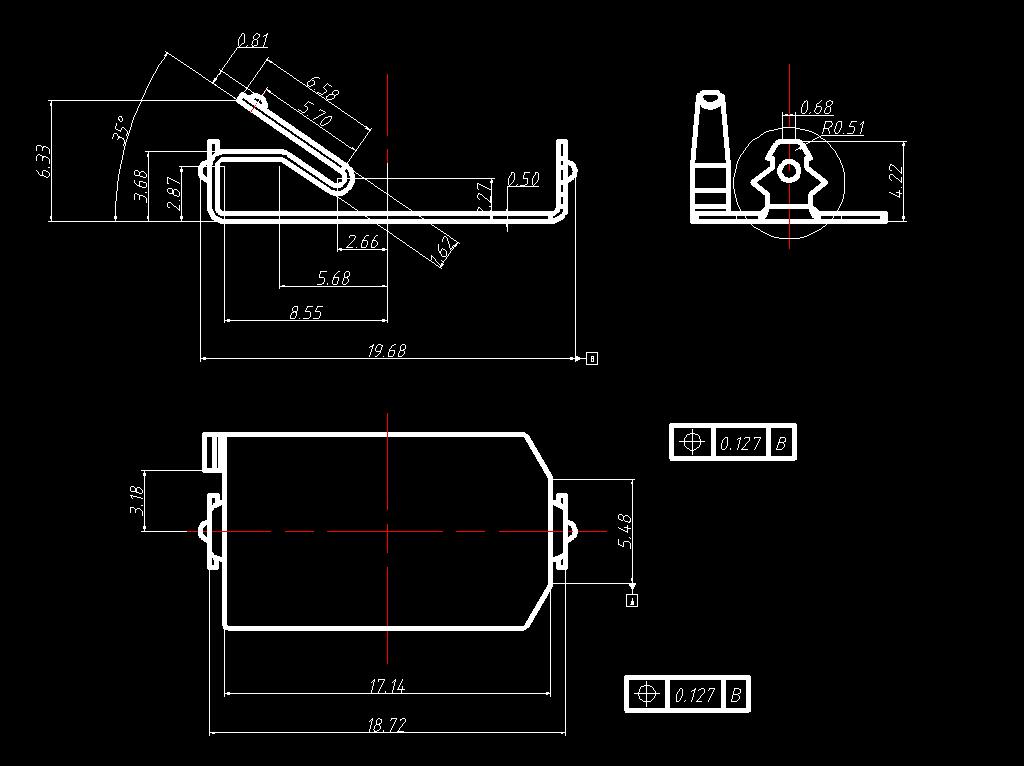

| 9 | 工件图.jpg | 44.60K |
| 10 | 板类零件.jpg | 72.30K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1291
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：dwg
文件大小：1.79M
所需金币：80
上传时间：2023-09-20 20:18:55
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
标签
弹片
级进模
模具
冲压
图纸简介

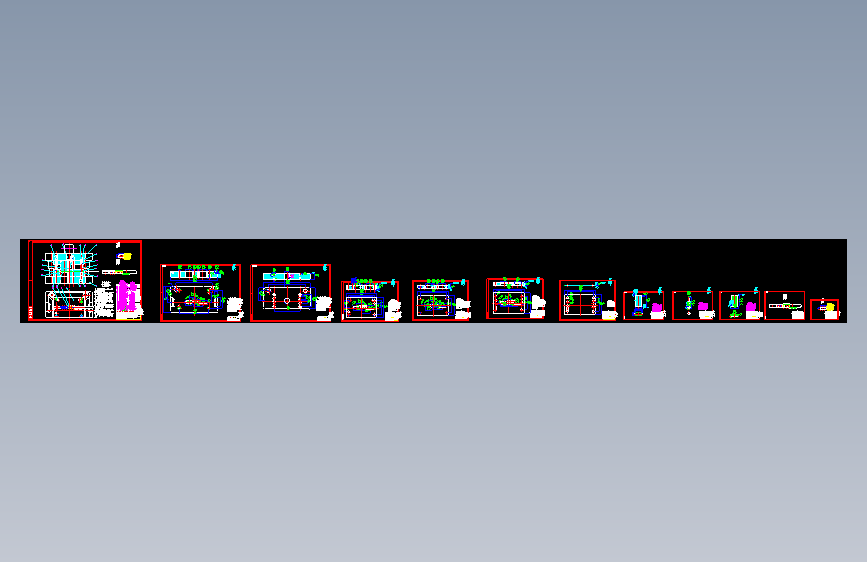

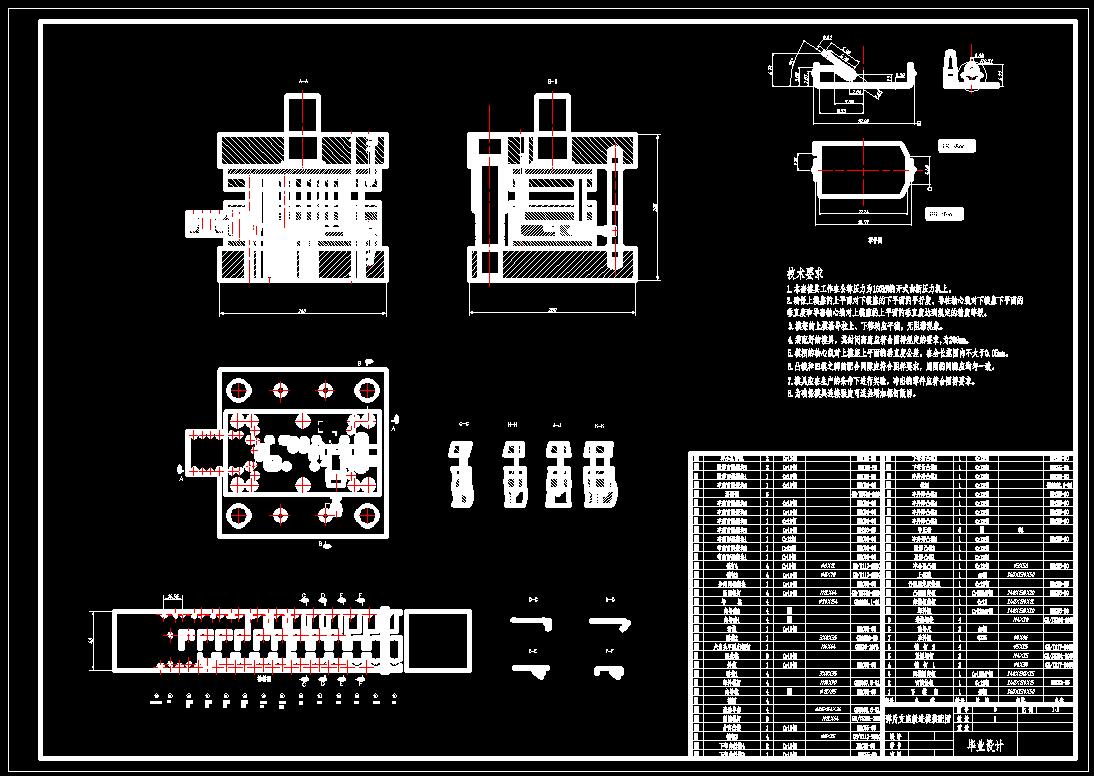

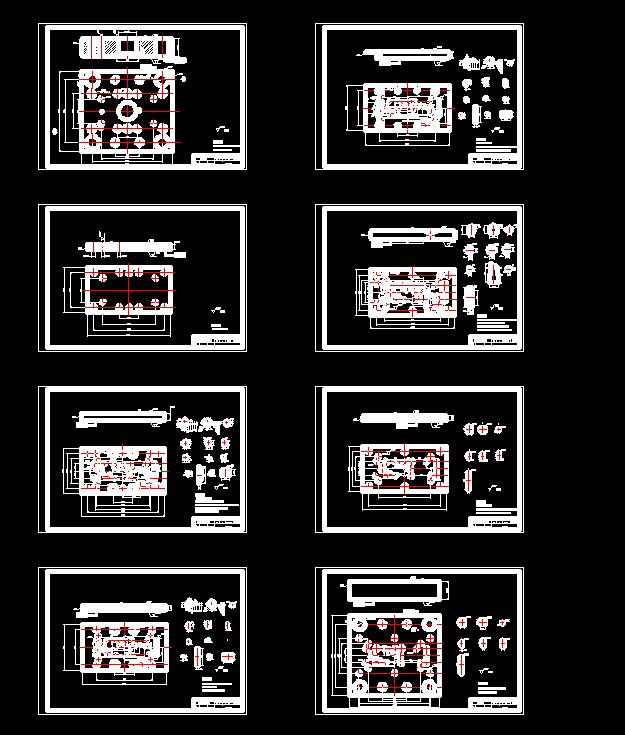

弹片级进模设计
1.本套模具工作在公称压力为160kN的开式曲柄压力机上。
2.确保上模座的上平面对下模座的下平面的平行度、导柱轴心线对下模座下平面的垂直度和导套轴心线对上模座的上平面的垂直度达到规定的精度等级。
3.模架的上模沿导柱上、下移动应平稳，无阻滞现象。
4.装配好的模具，其封闭高度应符合图样规定的要求,为208mm。
5.模柄的轴心线对上模座上平面的垂直度公差，在全长范围内不大于0.05mm。
