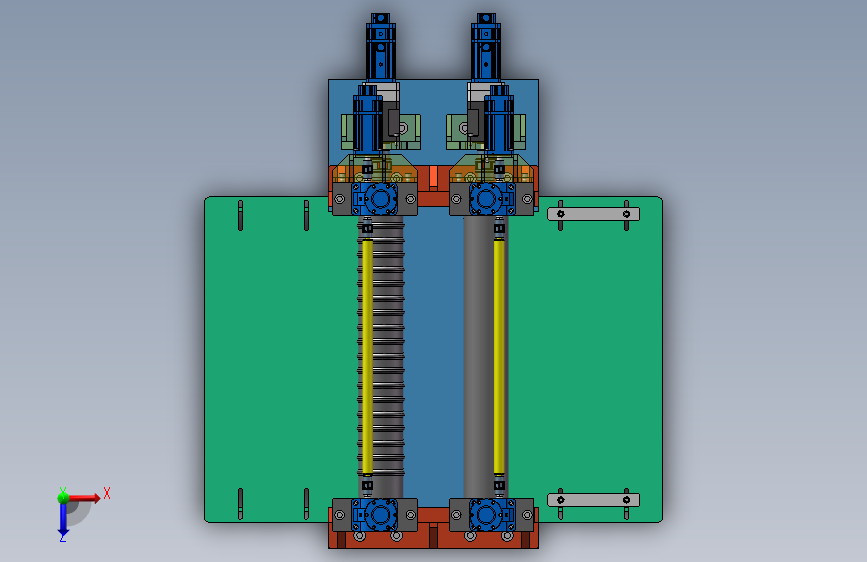

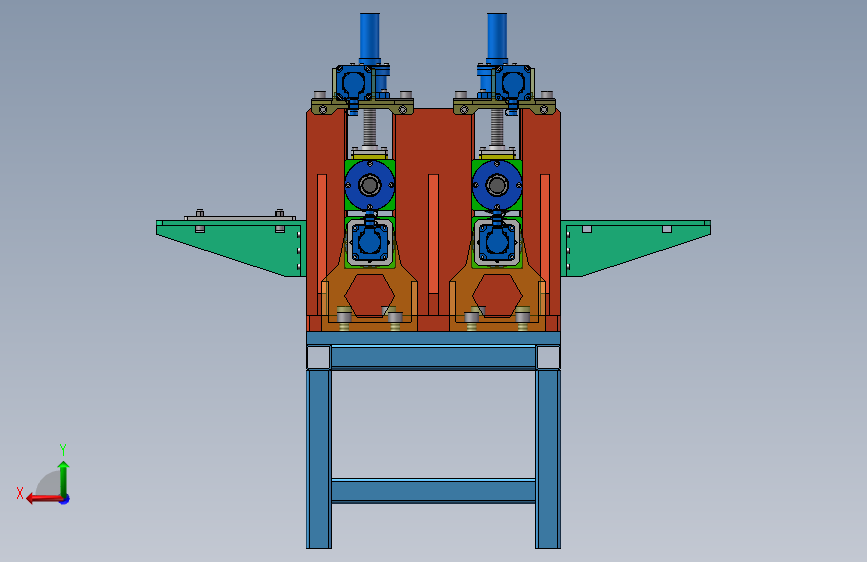

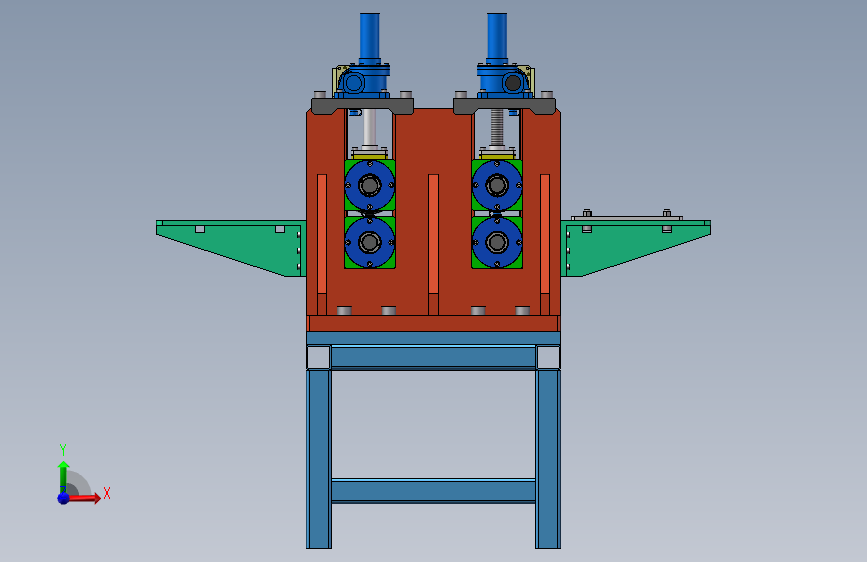

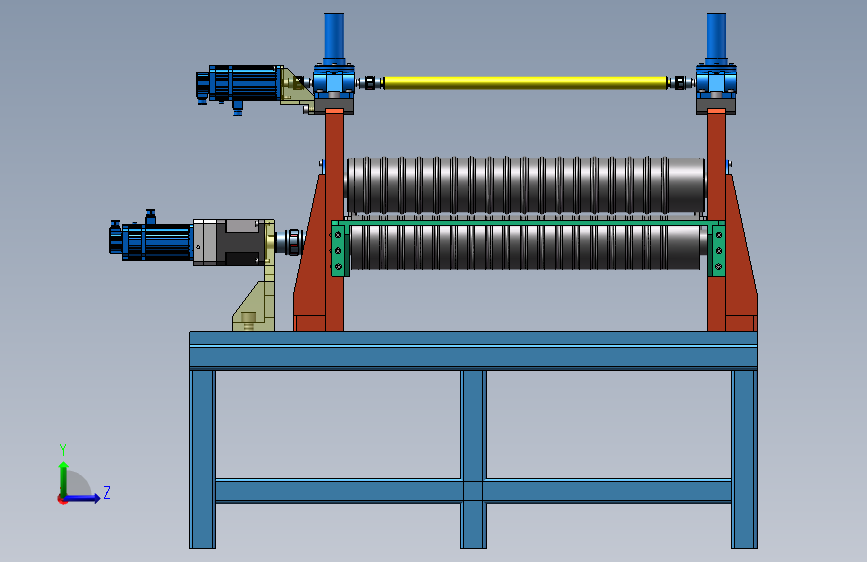

SW2020 伺服波纹板成型机

（ID:728623）

改图/画图

机械设备 / 非标机械 / SW2020 伺服波纹板成型机

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	110-180-Z系列伺服电机[110ST-M06020Z1].sldprt	1.95M

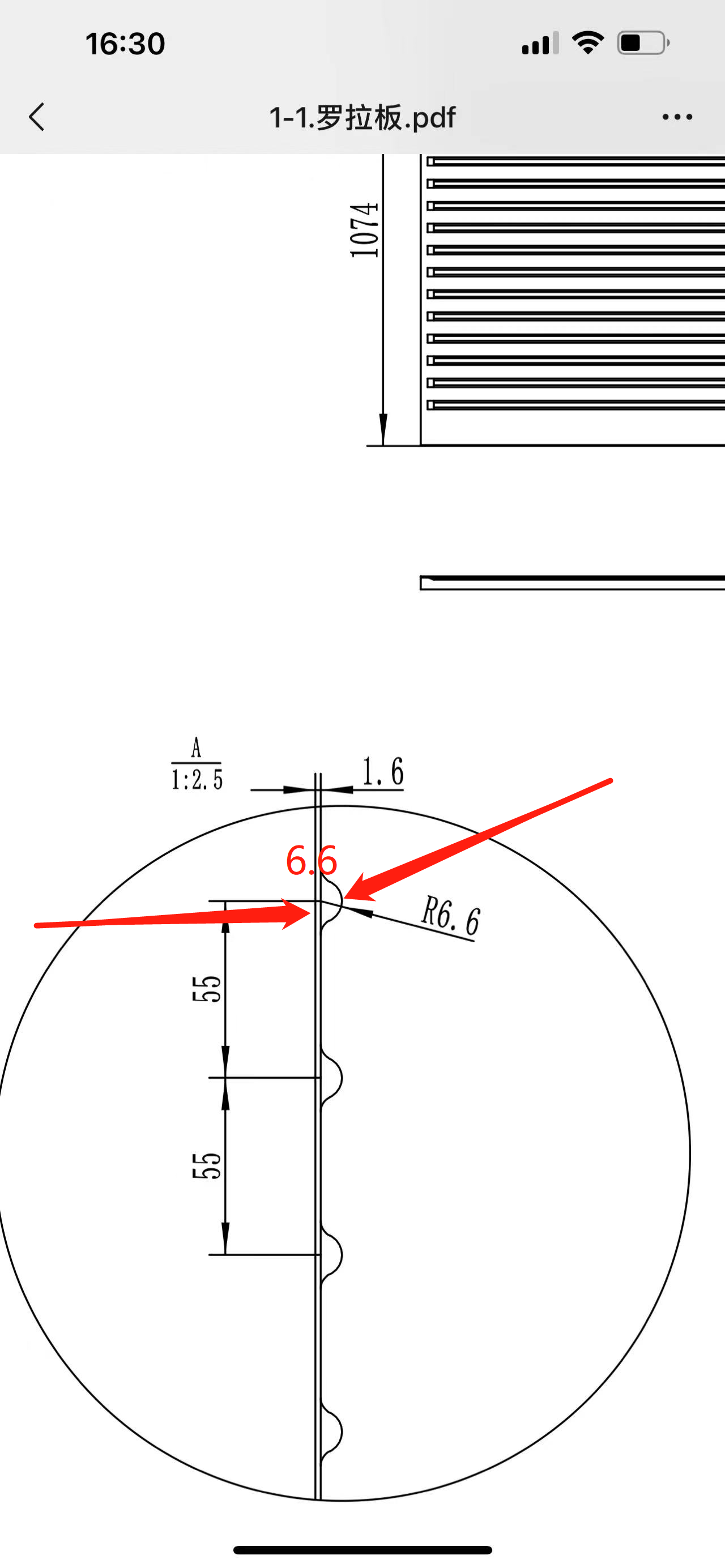

2	c4685ff4-0c86-48f5-98cc-0ca814719d01.png	283.58K

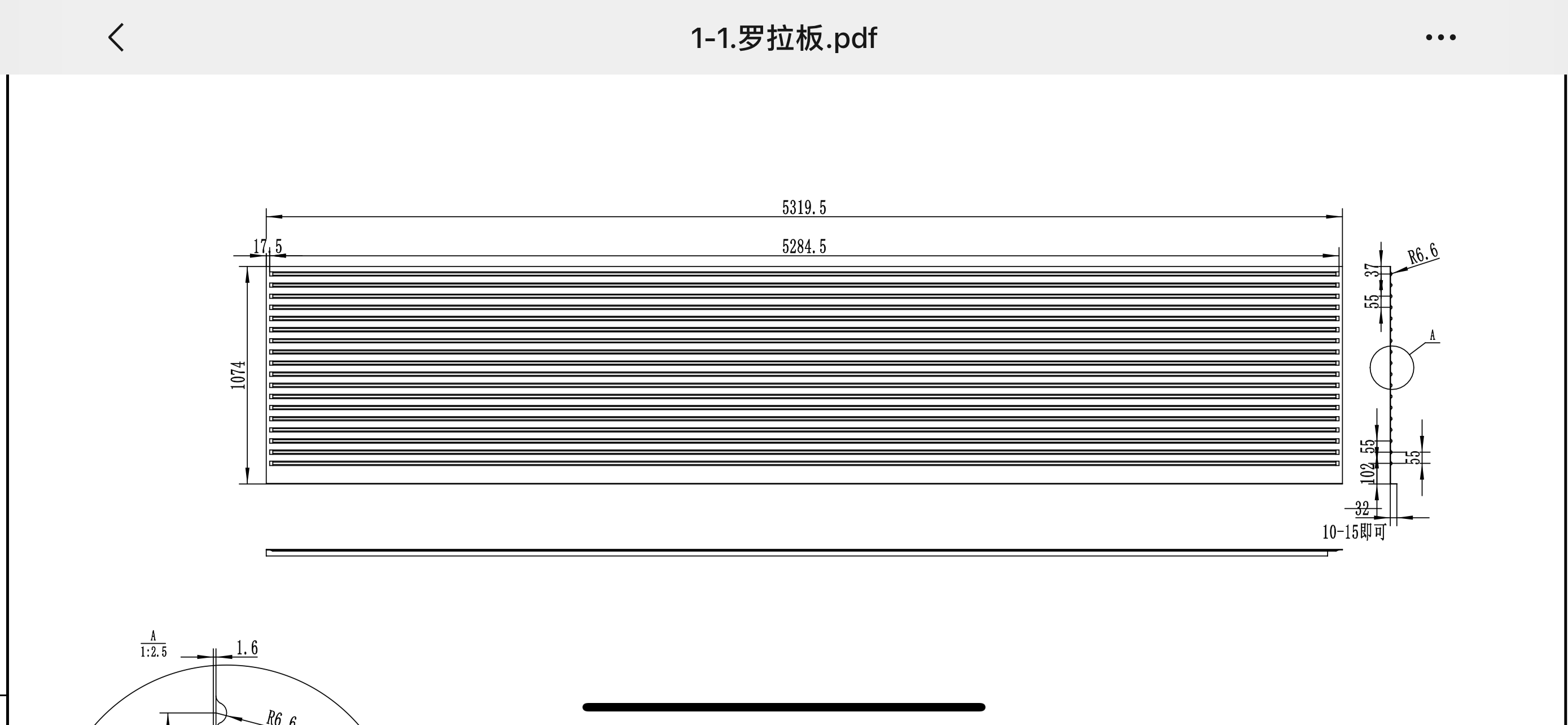

3	e2ebcfbe-c336-4fa4-9de8-ebd6af9158cc.png	266.39K
4	GB／T283-94圆柱滚子轴承NJ212E.SLDPRT	245.40K
5	GB／T41-20001型六角螺母C级M16.SLDPRT	110.52K
6	GB／T70．1-2000内六角圆柱头螺钉M10×20.SLDPRT	109.25K
7	GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT	118.24K
8	GB／T70．1-2000内六角圆柱头螺钉M12×35.SLDPRT	107.54K
9	GB／T70．1-2000内六角圆柱头螺钉M16×35.SLDPRT	107.67K
10	GB／T70．1-2000内六角圆柱头螺钉M16×35.smg	20.56K
11	GB／T70．1-2000内六角圆柱头螺钉M16×50.SLDPRT	118.97K
12	GB／T70．1-2000内六角圆柱头螺钉M24×65.SLDPRT	107.79K
13	GB／T70．1-2000内六角圆柱头螺钉M30×70.SLDPRT	118.89K
14	GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT	118.88K
15	GB／T810-1988小圆螺母M48×1．5.SLDPRT	126.86K
16	LYXL联轴器[LYXL1]-1.sldprt	1011.88K
17	LYXL联轴器[LYXL1].sldprt	1012.39K
18	LYXL联轴器[LYXL4].sldprt	1.00M
19	PLX142-L342-114.3-200-M12-ZJ.stp	443.21K
20	上辊道1.SLDPRT	547.77K
21	下辊道1.SLDPRT	507.24K
22	主动-夹送辊.SLDPRT	154.79K
23	传动轴.SLDPRT	98.88K
24	伺服电机固定座.SLDPRT	147.08K
25	减速器支座.SLDPRT	155.30K
26	升降器固定板.SLDPRT	104.94K
27	升降杆连接法兰.SLDPRT	91.19K
28	夹送辊.SLDPRT	149.54K
29	工件.SLDPRT	180.94K
30	总装图.SLDASM	4.20M
31	接送料架.SLDPRT	183.89K
32	机架板.SLDPRT	116.21K
33	机架板法兰.SLDPRT	80.91K
34	机架筋板.SLDPRT	47.54K
35	行星减速机142DDS40·64-1500[142DDS64-1500T1].sldprt	770.09K
36	装配体1.SLDASM	81.41K
37	设备底座.SLDPRT	452.24K
38	轴承室.SLDPRT	110.84K
39	轴承室端盖.SLDPRT	120.04K
40	轴承室装配.SLDASM	219.77K
41	轴承室连接头.SLDPRT	101.66K
42	镜向伺服电机固定座.SLDPRT	84.82K
43	限位板.SLDPRT	62.84K
44	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-A].sldasm	166.80K
45	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-A]_丝杆.SLDPRT	97.28K
46	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-A]_升降机.SLDPRT	413.77K
47	丝杆.SLDPRT	96.54K
48	升降机.SLDPRT	414.00K
49	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-B].sldasm	166.05K
50	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-B]_丝杆.SLDPRT	121.22K
51	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-B]_升降机.SLDPRT	411.50K
52	丝杆.SLDPRT	97.41K
53	升降机.SLDPRT	409.46K
54	镜向HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-B].SLDASM	41.30K
55	镜向HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-B]_丝杆.SLDPRT	55.96K
56	镜向HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-B]_升降机.SLDPRT	156.91K
57	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-C].sldasm	175.81K
58	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-C]_丝杆.SLDPRT	104.88K
59	HK5TⅠ结构蜗轮丝杆升降机[HK5T-6-1-B-Ⅱ-100-Z-C]_升降机.SLDPRT	409.09K
60	丝杆.SLDPRT	97.18K
61	升降机.SLDPRT	407.35K
