连接片冲孔落料模（CAD图+UG三维）

（ID:728820）

改图/画图

设备部件 / 模具类 / 连接片冲孔落料模（CAD图+UG三维）

©原创

平面图

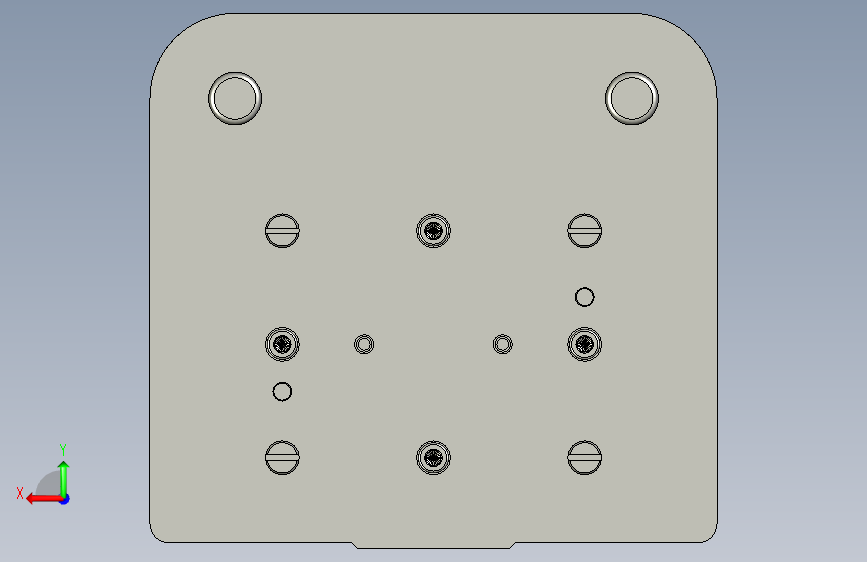

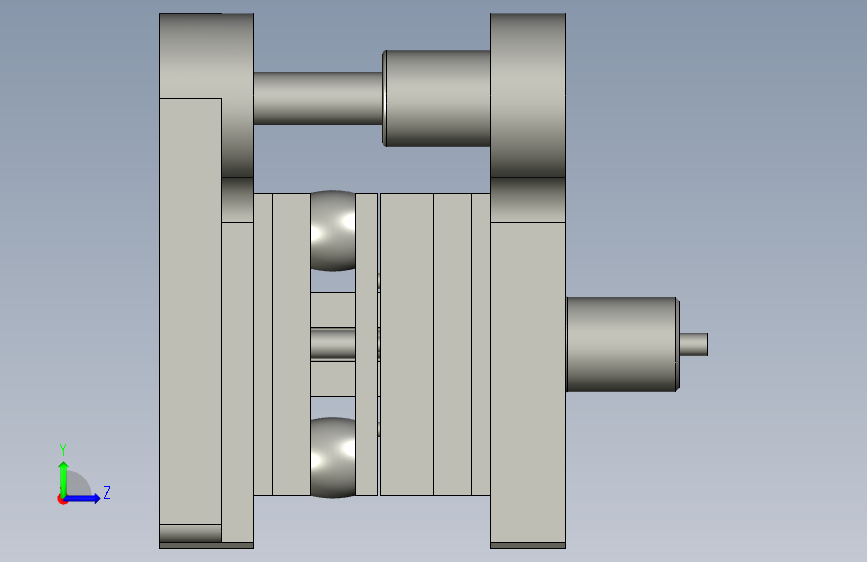

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	wy19-A.stp	952.07K
2	落料冲孔模.dwg	457.94K
3	10_aomo.prt	324.00K
4	12_S_gudingban.prt	171.50K
5	13_S_dianban.prt	149.00K
6	14_daotao.prt	170.50K
7	15_S_mozuo.prt	392.00K
8	16_tuijianqi.prt	249.00K
9	17_CK_tumo.prt	136.50K
10	19_dagan.prt	139.50K
11	1_X_mozuo.prt	441.50K
12	20_mobin.prt	214.50K
13	21_tuigan.prt	141.00K
14	2_daozu.prt	141.50K
15	3_xieliao_LD.prt	184.50K
16	4_dianban.prt	157.50K
17	5_tuaomo_GDB.prt	321.50K
18	6_tuaomo.prt	278.00K
19	7_xiangjiao.prt	133.00K
20	8_xieliaoban.prt	264.50K
21	9_dangliaoxiao.prt	143.00K
22	GB-T119.1-200010x70.prt	212.50K
23	GB-T70.1-2000M10x25.prt	296.50K
24	GB-T70.1-2000M10x60.prt	304.00K
25	GB-T70.1-2000M10x70.prt	296.50K
26	gongjian1.prt	193.50K
27	wy19-A-SM.prt	225.50K
28	wy19-A-XM.prt	228.50K
29	wy19-A.prt	213.50K

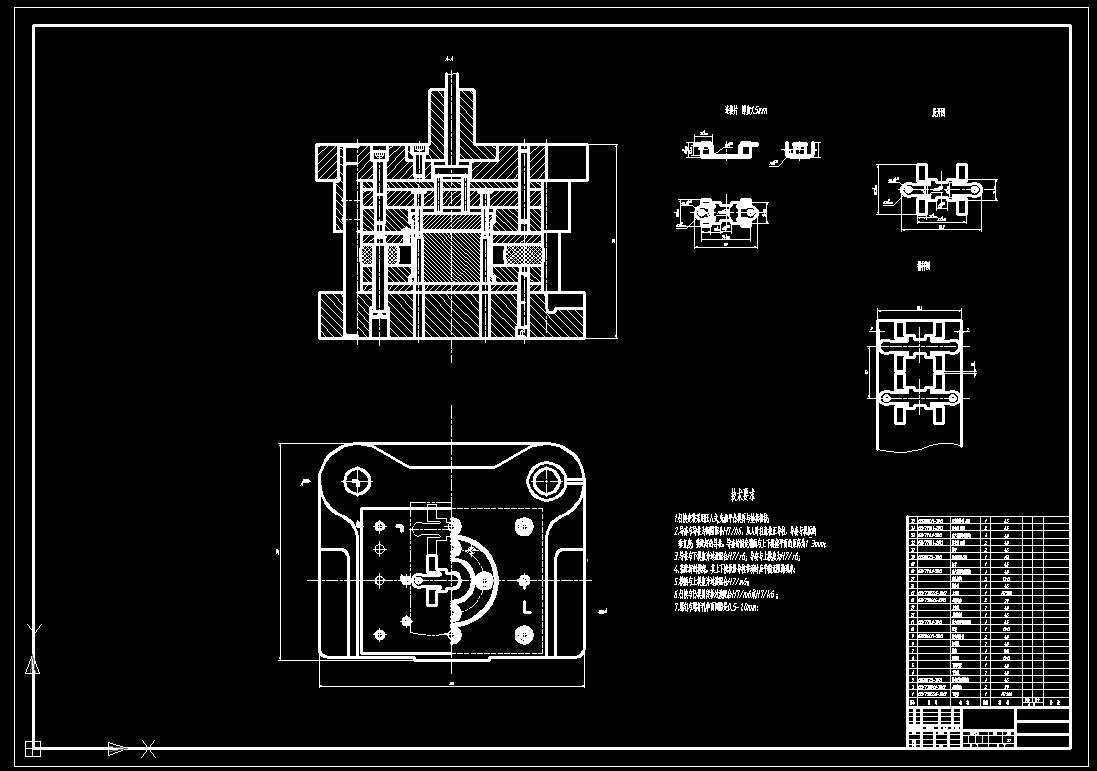

30	CAD装配图.jpg	96.63K

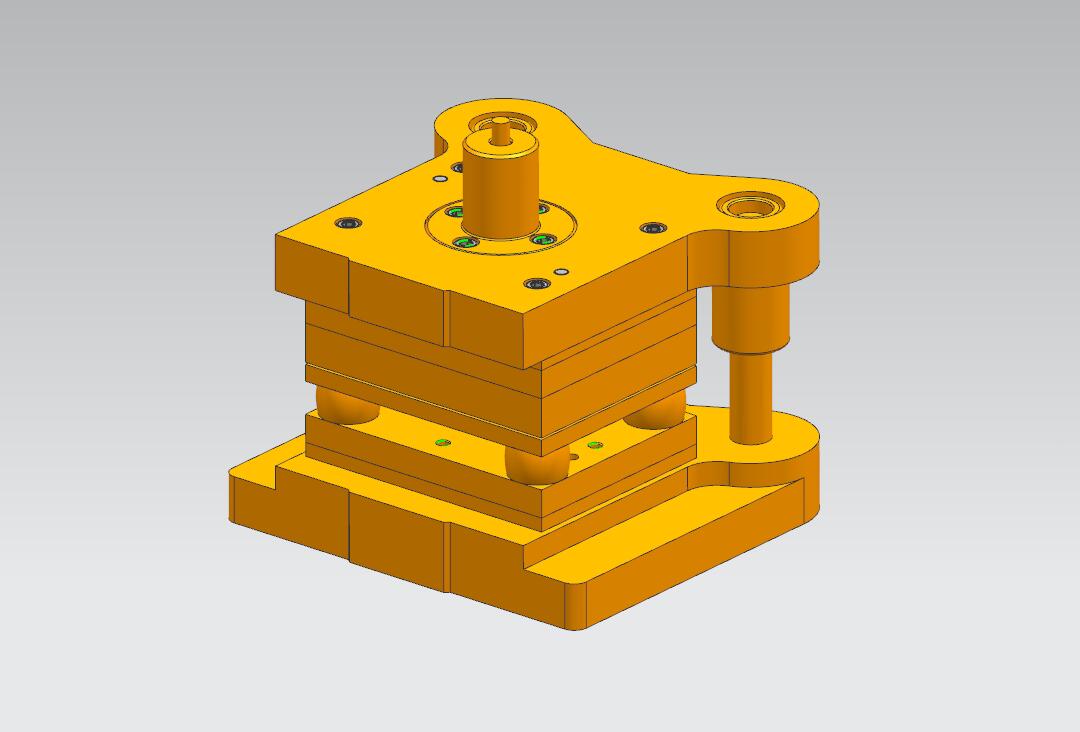

31	三维装配图.jpg	41.51K

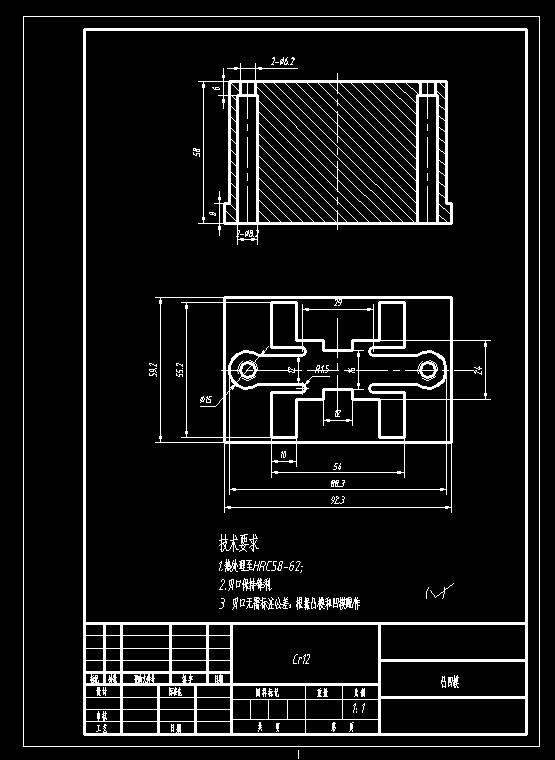

32	凸凹模.jpg	51.46K
33	凸凹模固定板.jpg	66.66K

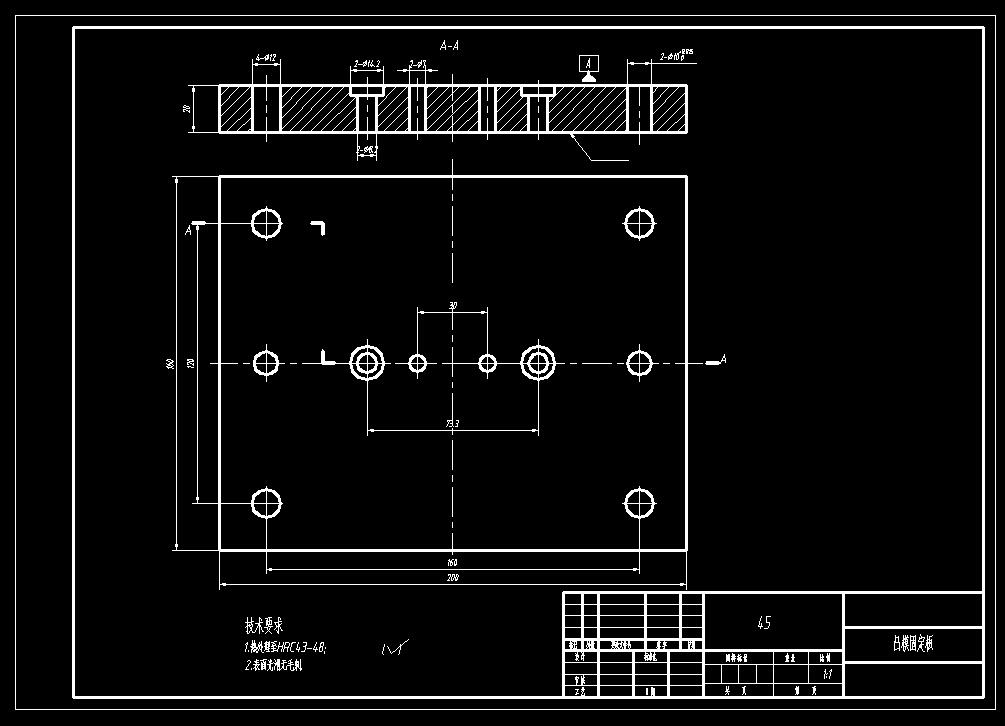

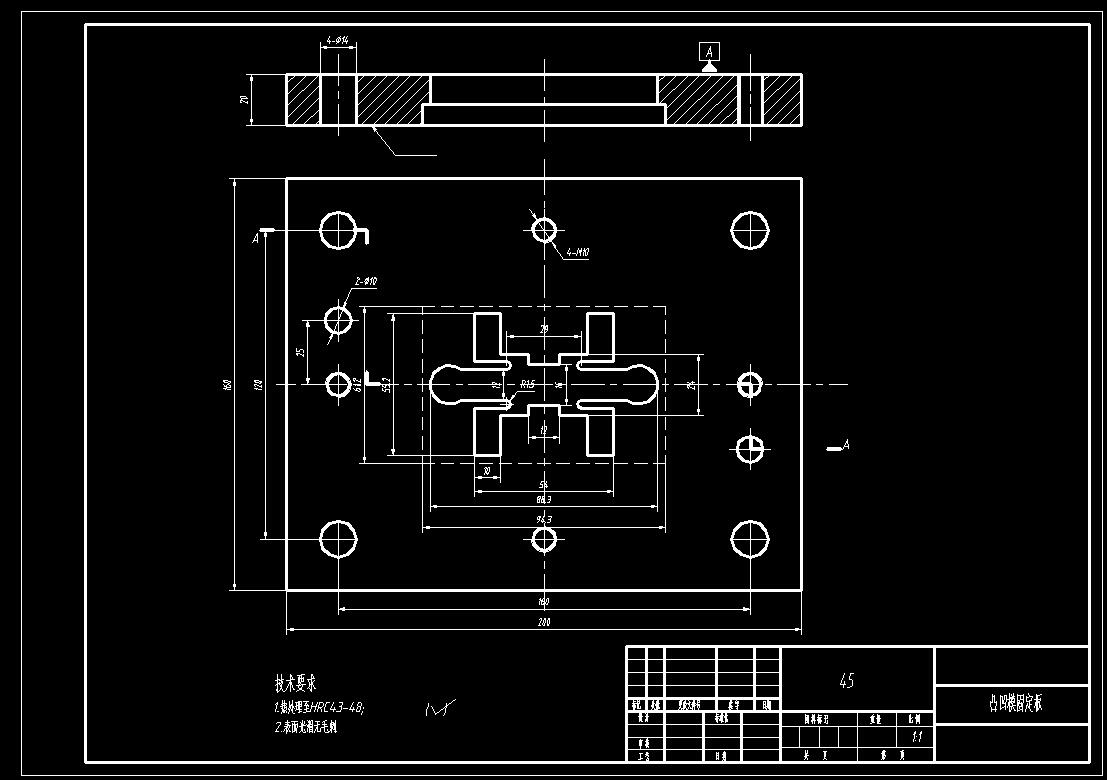

34	凸模固定板.jpg	56.56K

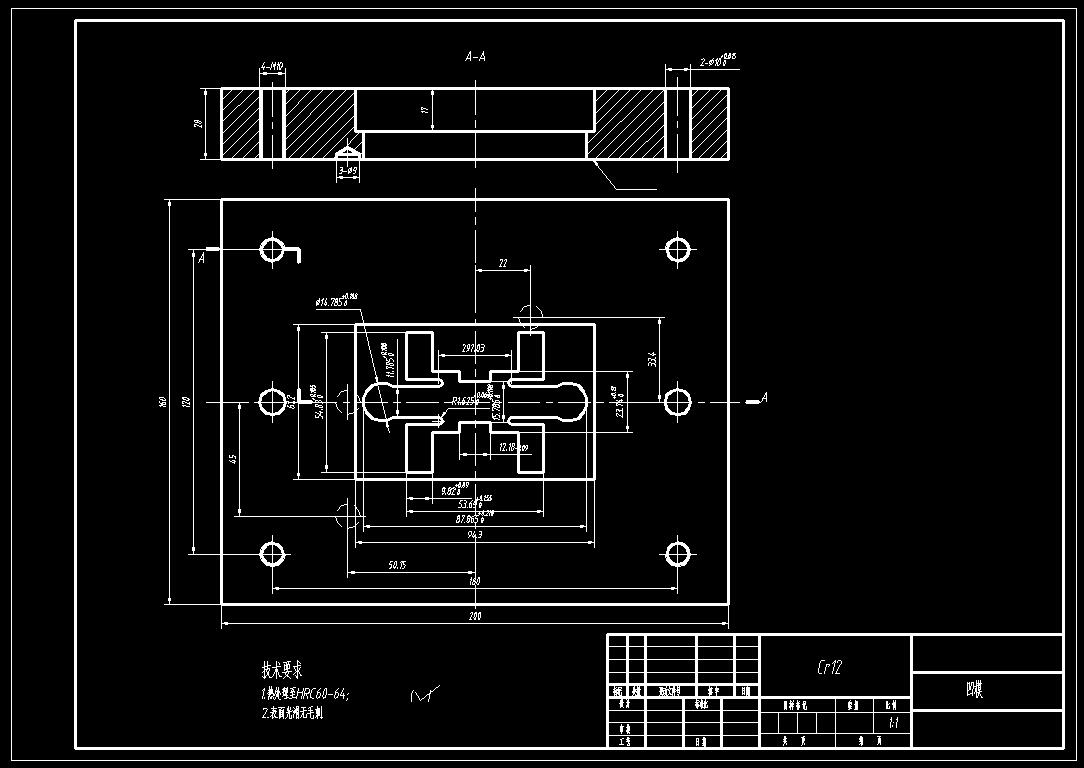

35	凹模.jpg	71.37K

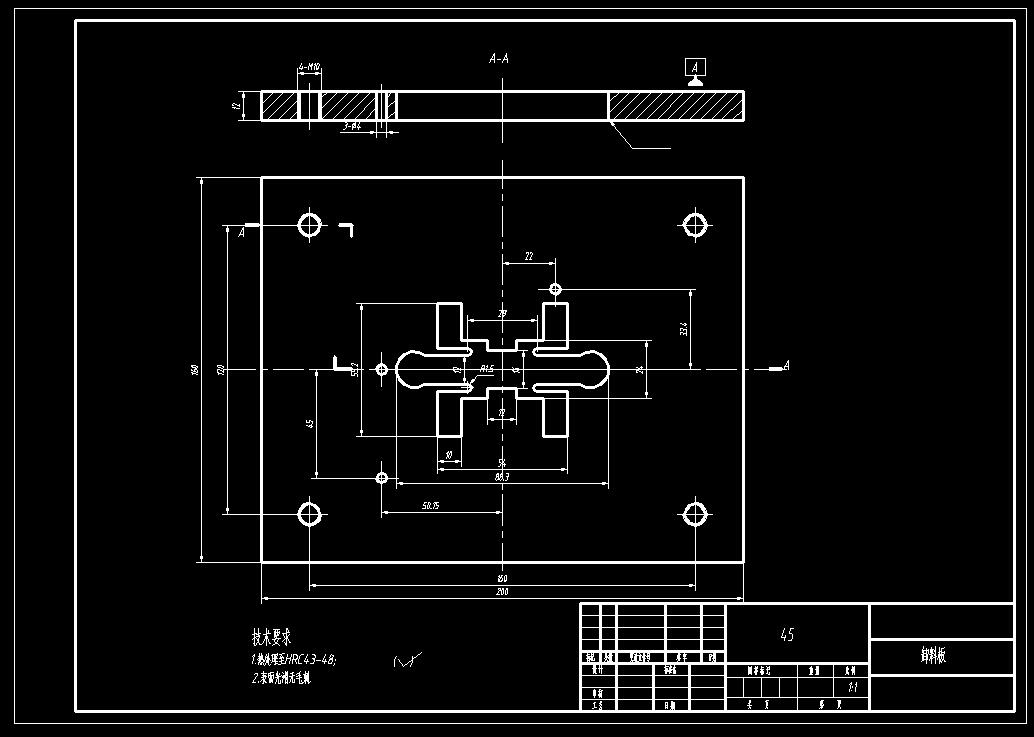

36	卸料板.jpg	55.99K
37	工件三维.jpg	27.85K

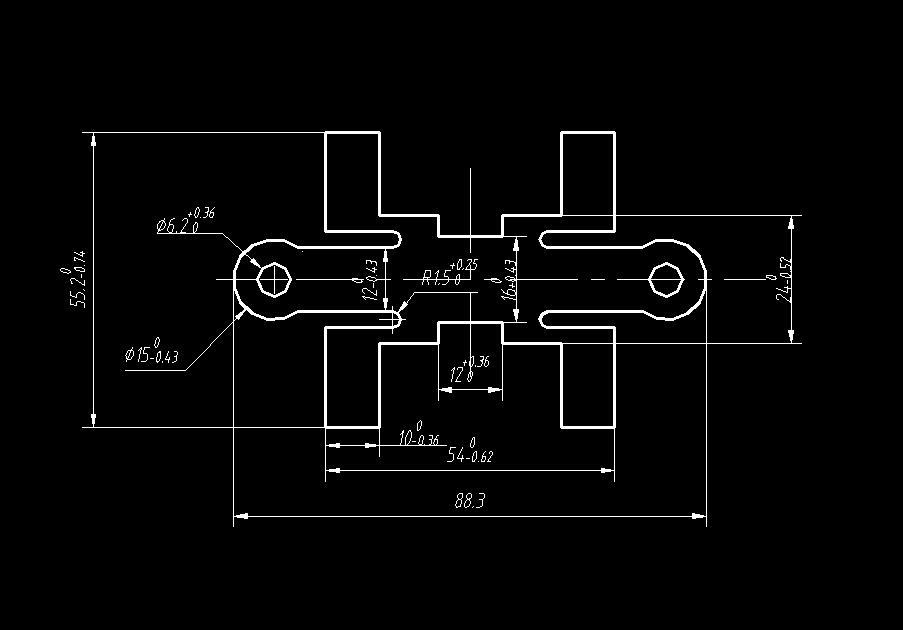

38	工件图.jpg	27.14K

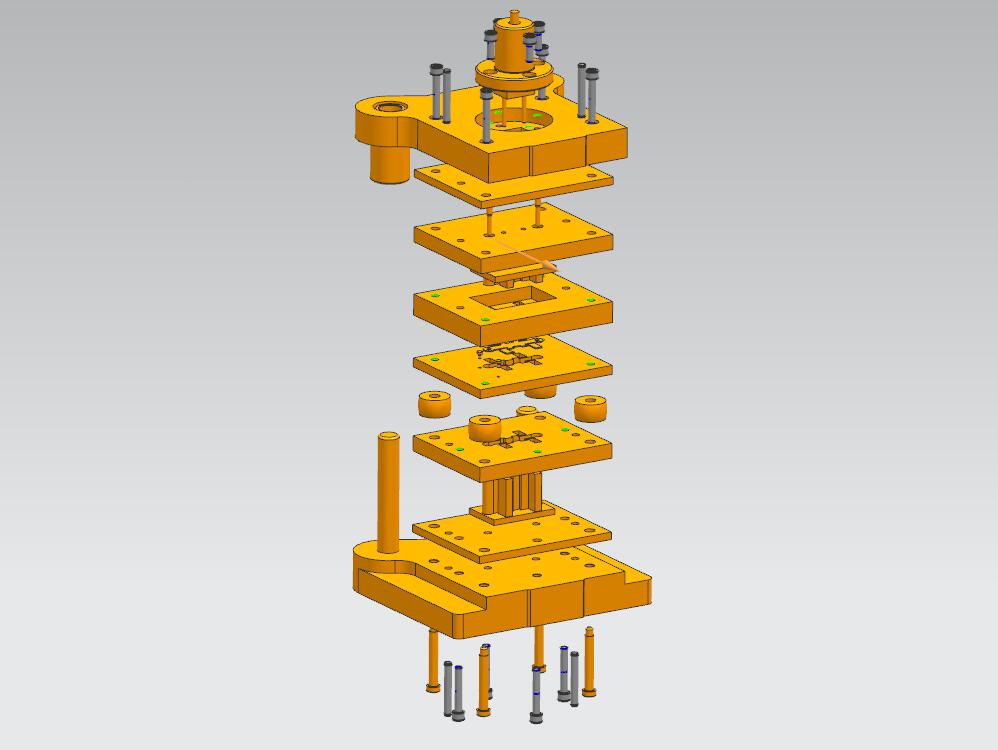

39	爆炸图.jpg	41.76K

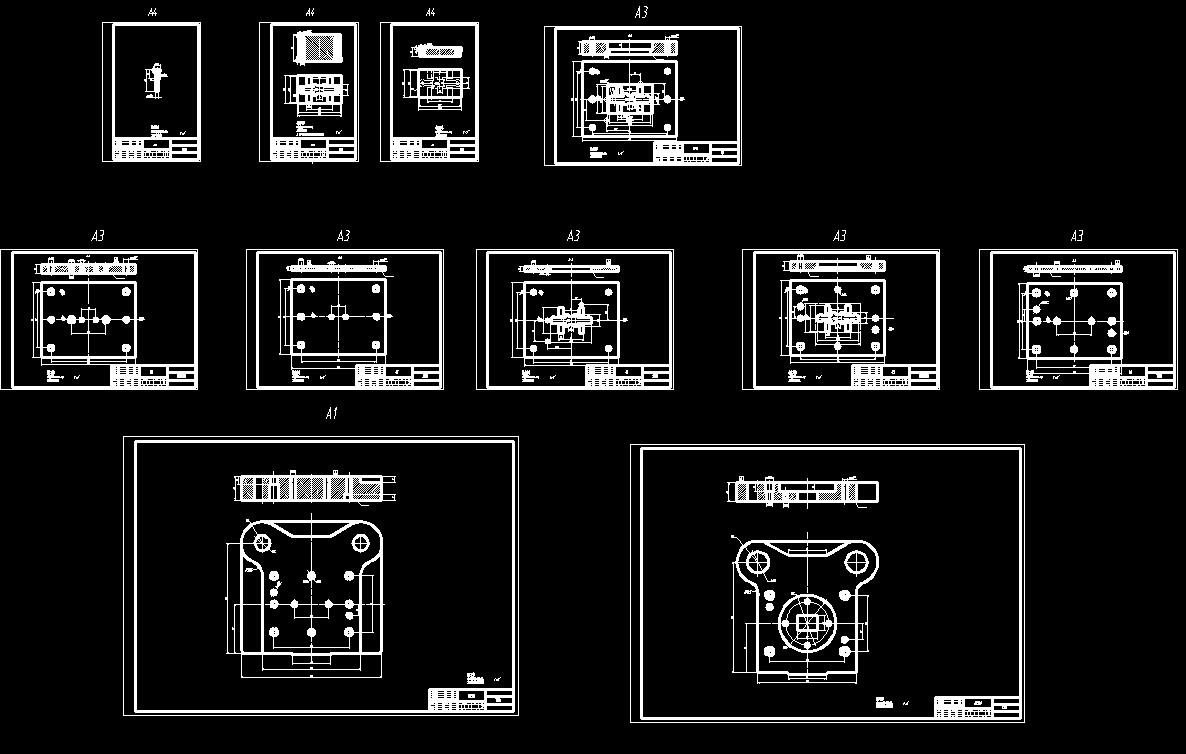

40	零件图.jpg	88.88K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1367

粉丝: 73

加入时间：2022-12-31

私信

关注

模型信息

图纸ID：728820

图纸格式：stp,dwg,prt

文件大小：2.7M

所需金币：80

上传时间：2023-09-24 22:06:51

是否可编辑：可修改，包括参数

软件版本：STEP

图纸简介

连接片冲孔落料模（CAD图+UG三维）厚度1.5mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
