端子排落料模（CAD图+Proe三维）（ID:728836）

设备部件 / 模具类 / 端子排落料模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	16955647318756.rar	5.64M
2	wy109_asm.stp	2.98M
3	图纸--PROE.dwg	507.13K
4	10_xiangjiao.prt.2	99.94K
5	11_daotao.prt.1	224.45K
6	12_s_mozuo.prt.3	283.09K
7	13_s_gudingban.prt.1	119.74K
8	16_mobin.prt.1	97.42K
9	17_dagan.prt.1	86.98K
10	19_tuiban.prt.1	468.92K
11	1_x_mozuo.prt.3	256.35K
12	20_xieliao_ld.prt.1	118.40K
13	21_s_dianban.prt.1	107.04K
14	23_tuaomo.prt.1	552.55K
15	24_ck_tumo.prt.2	337.33K
16	25_dinggan.prt.1	68.05K
17	2_daozu.prt.1	87.29K
18	4x10.prt.1	82.04K
19	4_x_dianban.prt.1	99.56K
20	5x40.prt.2	89.58K
21	5x45.prt.1	84.79K
22	5_tumo_gdb.prt.1	385.88K
23	6_kx_dianban.prt.1	101.17K
24	7_aomo.prt.1	109.24K
25	9_xieliaoban.prt.1	91.38K
26	dingkuai.prt.1	367.00K
27	gb-t70_1-2000_m5x40.prt.2	147.30K
28	gongjian.prt.1	366.41K
29	prt0002.prt.1	120.15K
30	prt0003.prt.1	120.11K
31	wy109-sm.asm.4	103.54K
32	wy109-xm.asm.3	115.97K
33	wy109.asm.4	80.20K
34	wy109__out.log.1	5.18K

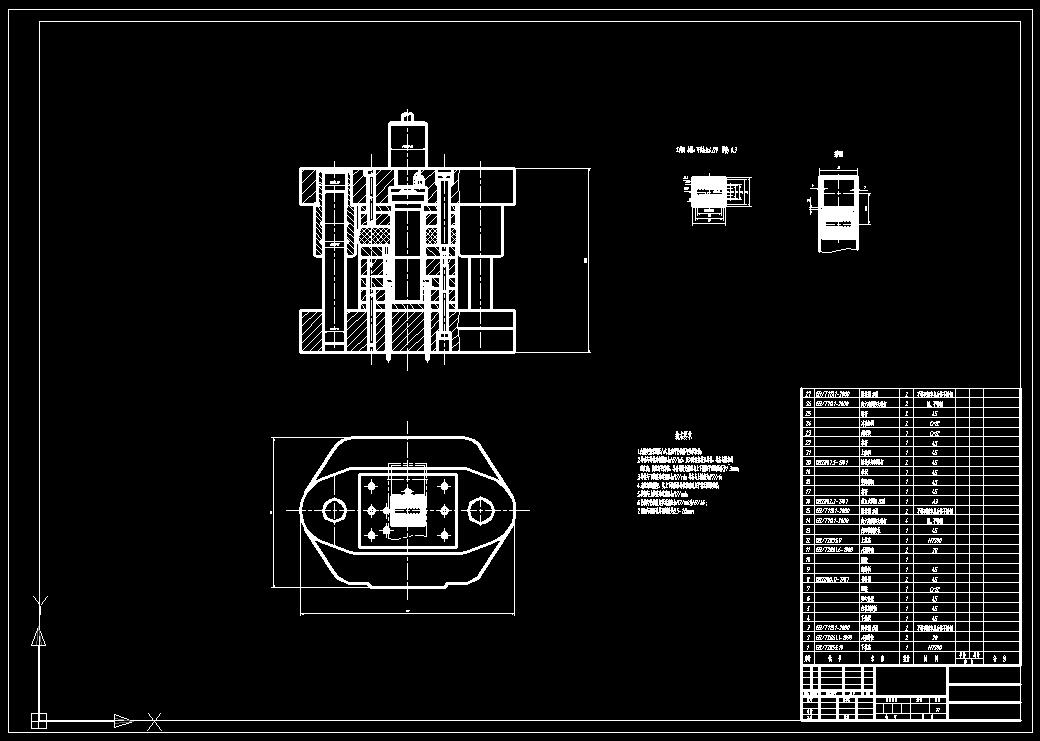

35	CAD装配图.jpg	74.55K

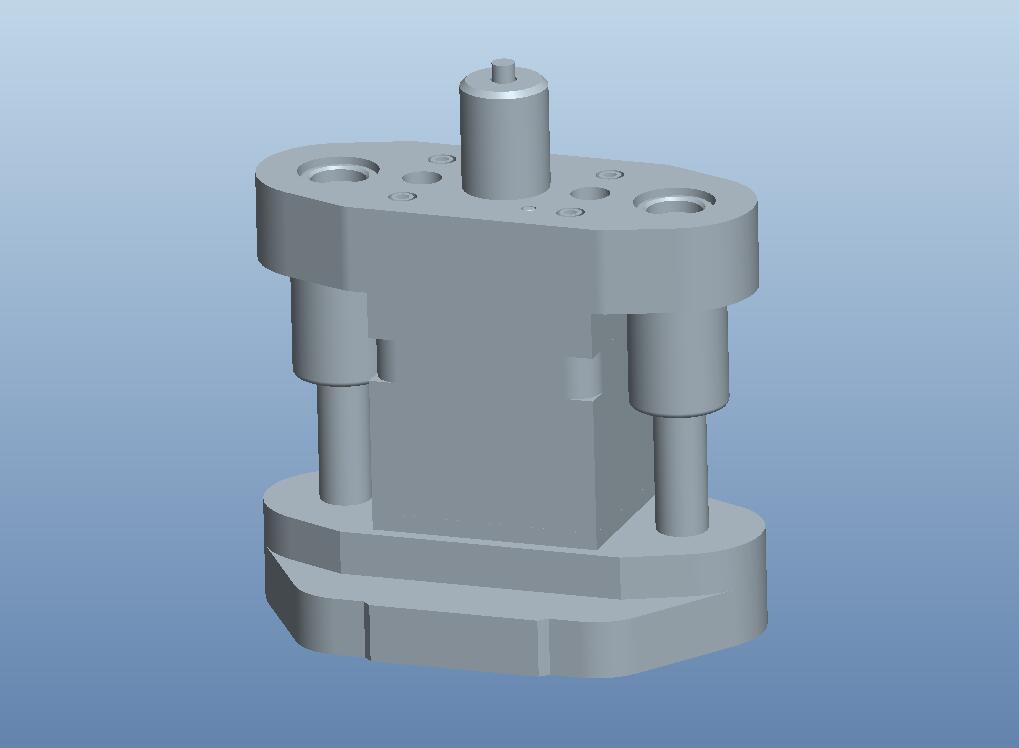

36	三维装配图.jpg	20.03K

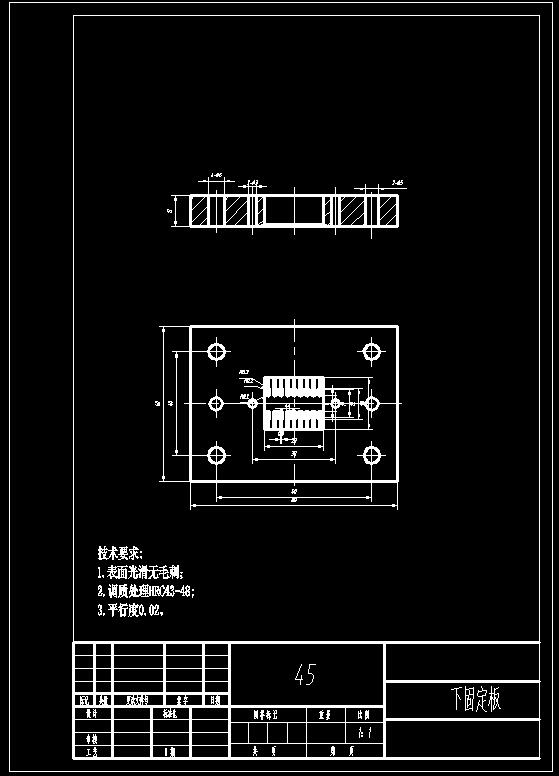

37	下固定板.jpg	36.76K
38	凸凹模.jpg	27.75K
39	凹模.jpg	35.70K
40	卸料板.jpg	31.11K
41	工件三维.jpg	32.69K
42	工件图.jpg	40.53K
43	爆炸图.jpg	27.60K

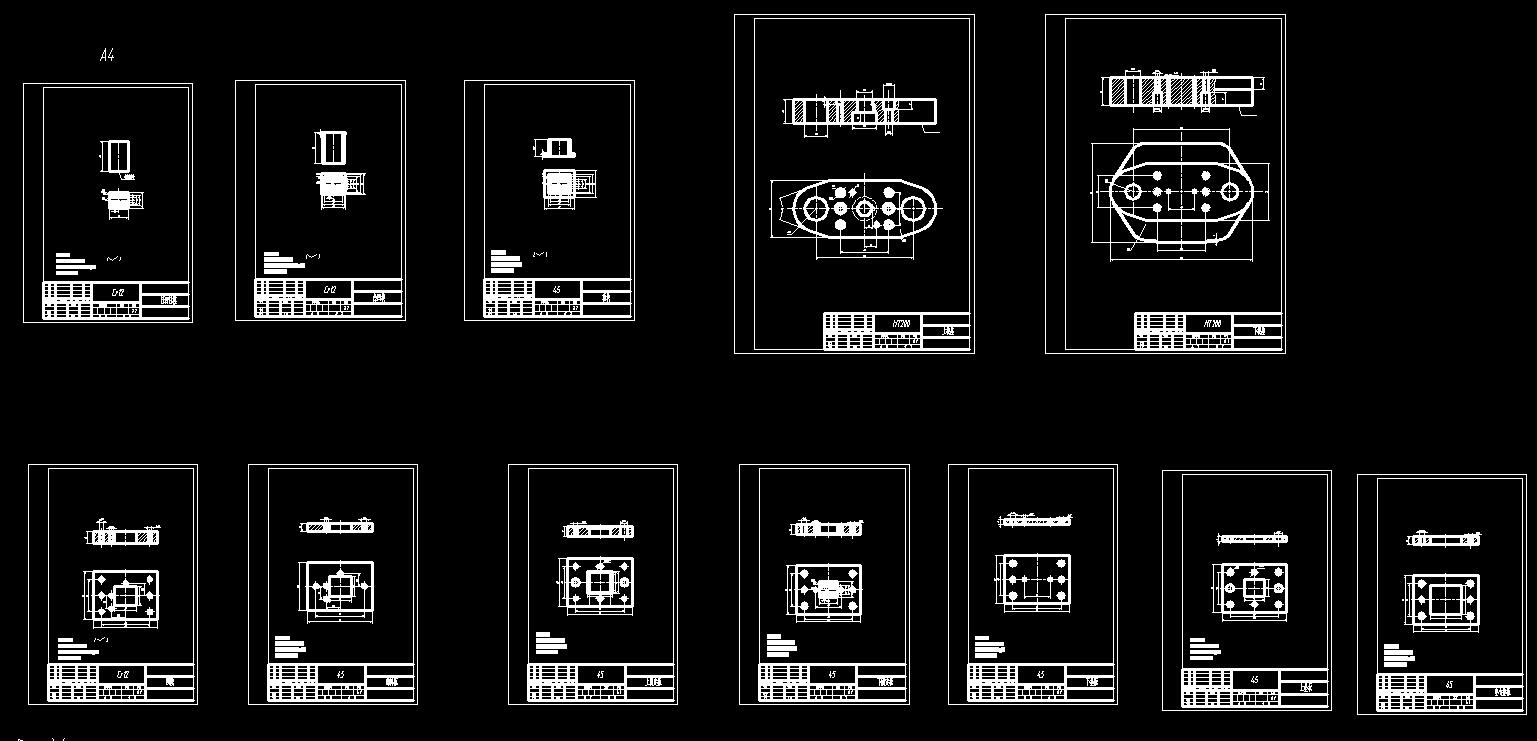

44	零件图.jpg	105.92K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 64

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt,asm

文件大小：5.78M

所需金币：80

上传时间：2023-09-24 22:12:17

是否可编辑：可修改，包括参数

版本：PROE 5.0

标签

端子排

落料模

模具

冲压

图纸简介

端子排落料模（CAD图+Proe三维）工件图材料：可伐合金4J29 厚度：0.3 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
