电饭锅内胆二次拉深模（CAD图+UG三维）（ID:728853）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16955650449452.rar | 2.38M |
| 2 | 2二次拉深模装配图.dwg | 307.28K |
| 3 | SN028-B.stp | 1.00M |
| 4 | 12_tuiban.prt | 154.00K |
| 5 | 17_LS_tumo.prt | 187.00K |
| 6 | 1_X_mozuo.prt | 447.00K |
| 7 | 20x170.prt | 141.50K |
| 8 | 2_daozu.prt | 142.00K |
| 9 | 3_dingwieban.prt | 225.50K |
| 10 | 6_daotao.prt | 172.00K |
| 11 | 7_S_mozuo.prt | 455.50K |
| 12 | 8_gudingban.prt | 192.50K |
| 13 | 9_S_dianban.prt | 151.00K |
| 14 | aomo.prt | 209.50K |
| 15 | dagan.prt | 128.50K |
| 16 | GB-T70.1-2000M20x70.prt | 297.50K |
| 17 | GB-T70.1-2000M24x160.prt | 298.50K |
| 18 | GB-T70.1-2000M24x180.prt | 298.50K |
| 19 | gongjian.prt | 153.00K |
| 20 | mobin.prt | 182.50K |
| 21 | SN028-B-SM.prt | 204.50K |
| 22 | SN028-B-XM.prt | 394.00K |
| 23 | SN028-B.prt | 194.00K |
| 24 | tanhuang.prt | 473.00K |
| 25 | xieliao_LD.prt | 143.50K |
| 26 | CAD装配图.jpg | 69.26K |

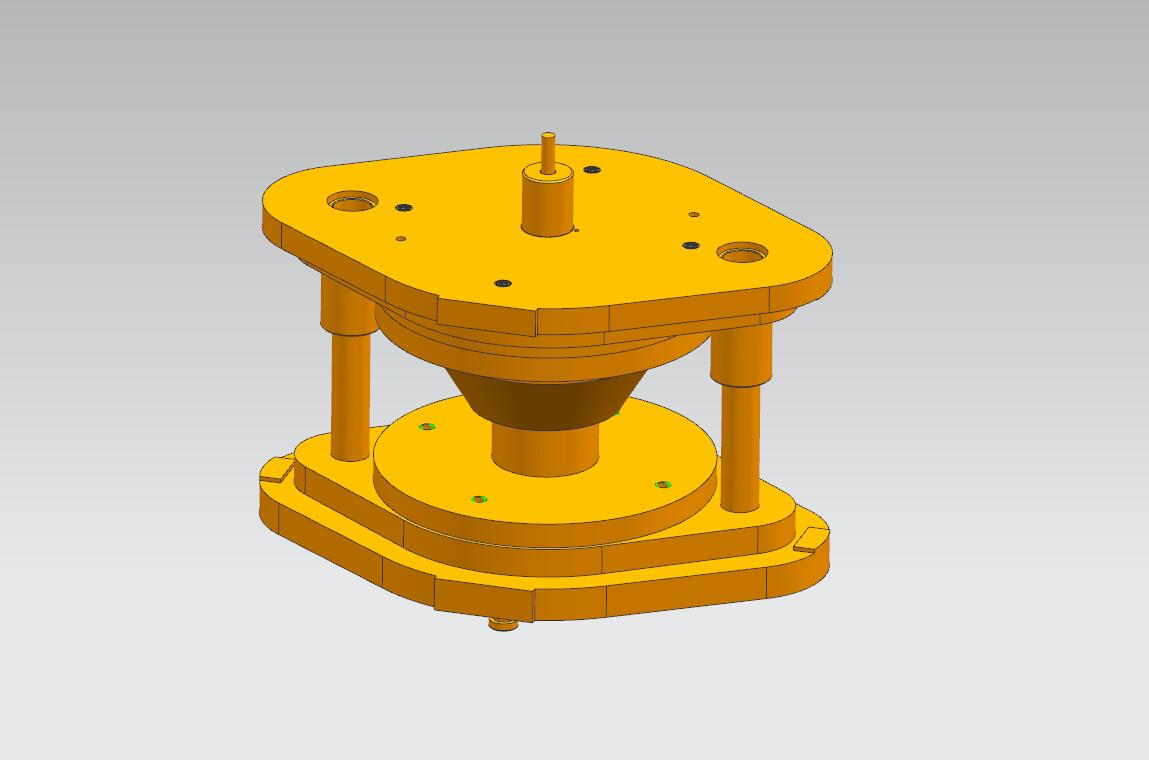

| 27 | 三维装配图.jpg | 37.63K |

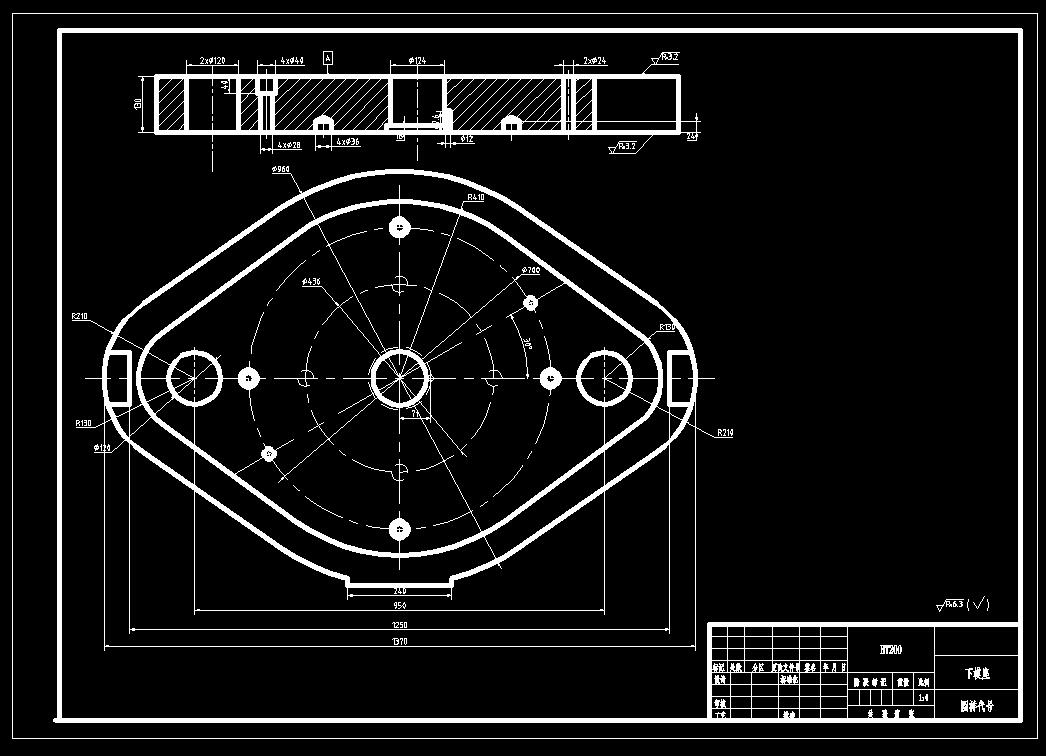

| 28 | 下模座.jpg | 89.45K |

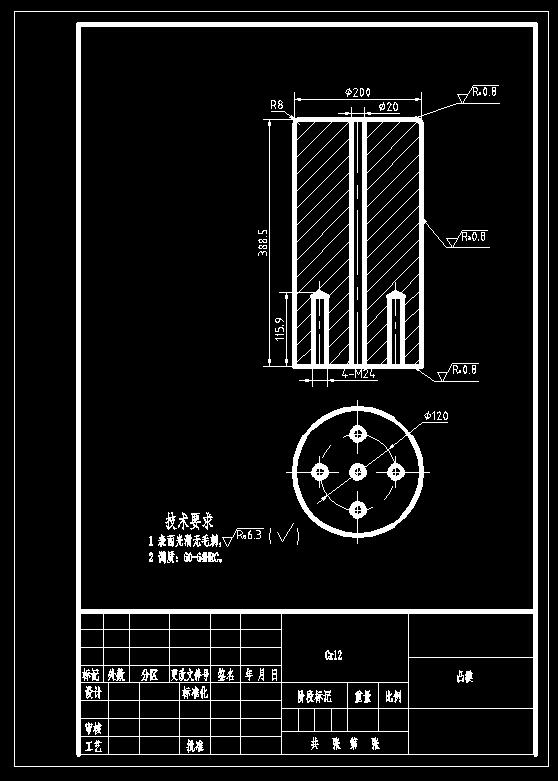

| 29 | 凸模.jpg | 48.32K |

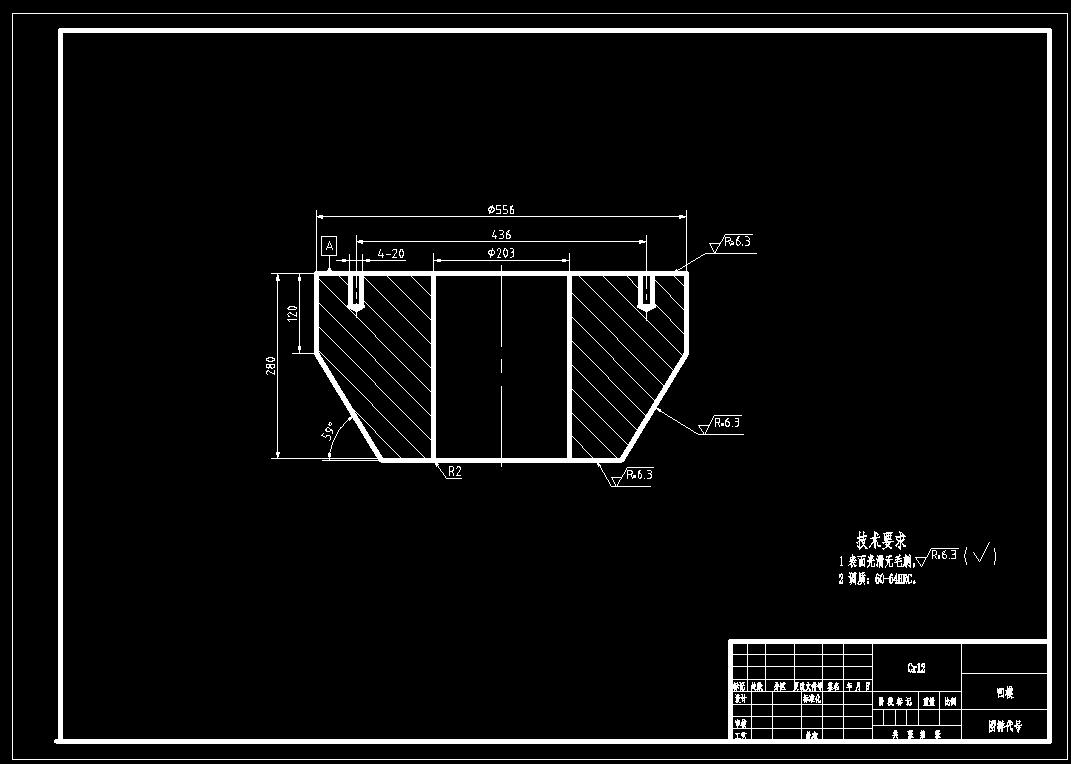

| 30 | 凹模.jpg | 49.29K |

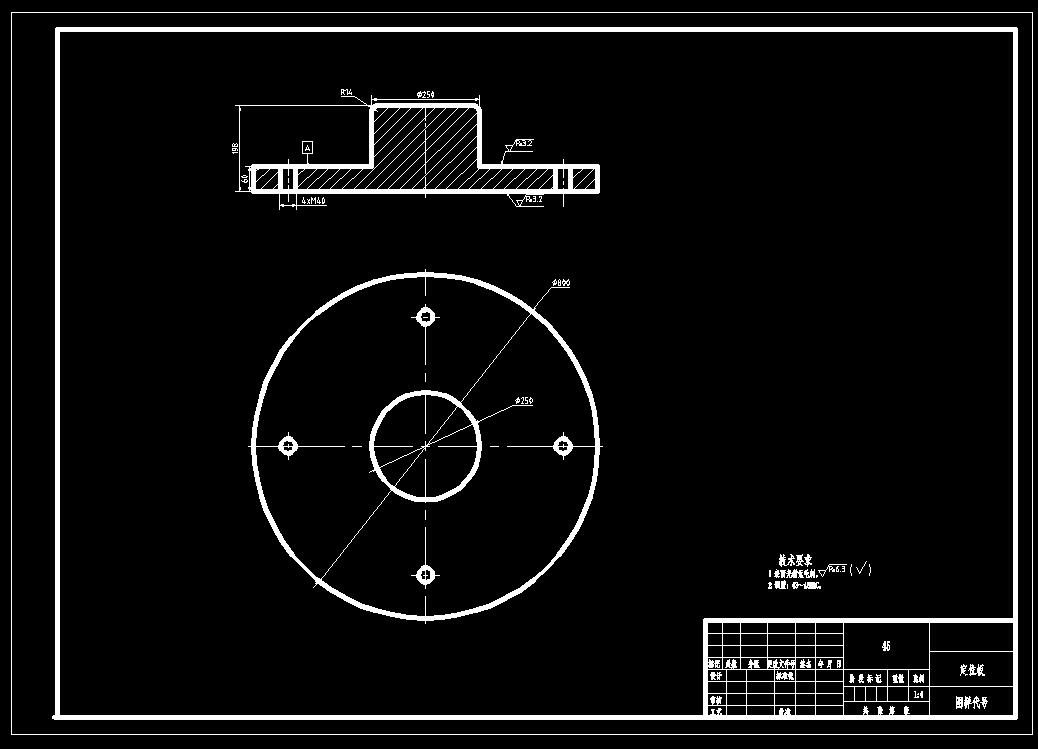

| 31 | 固定板.jpg | 52.10K |

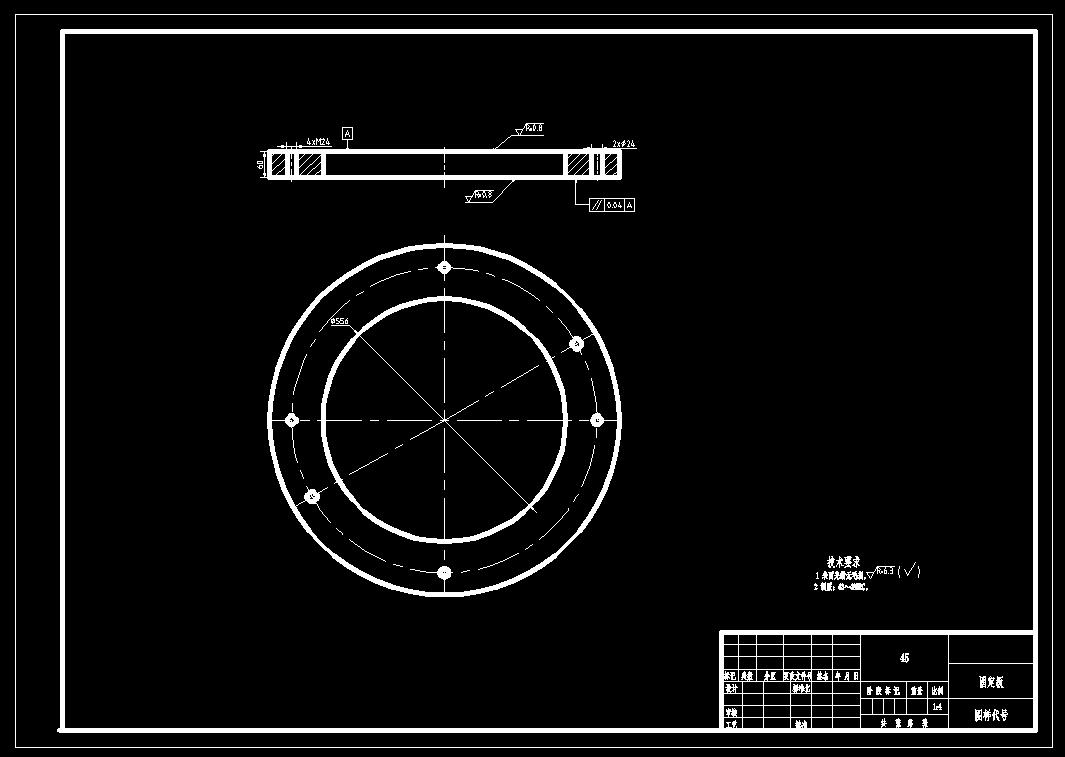

| 32 | 定位板.jpg | 50.76K |
| 33 | 工件三维.jpg | 19.60K |

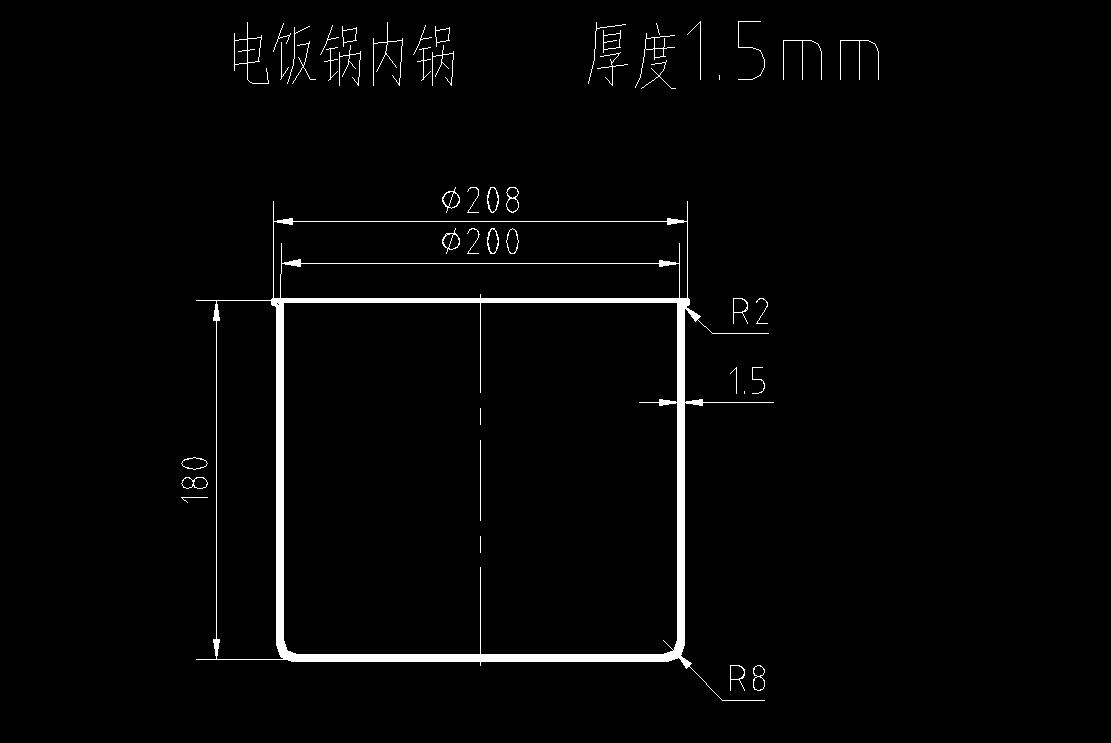

| 34 | 工件图.jpg | 26.99K |

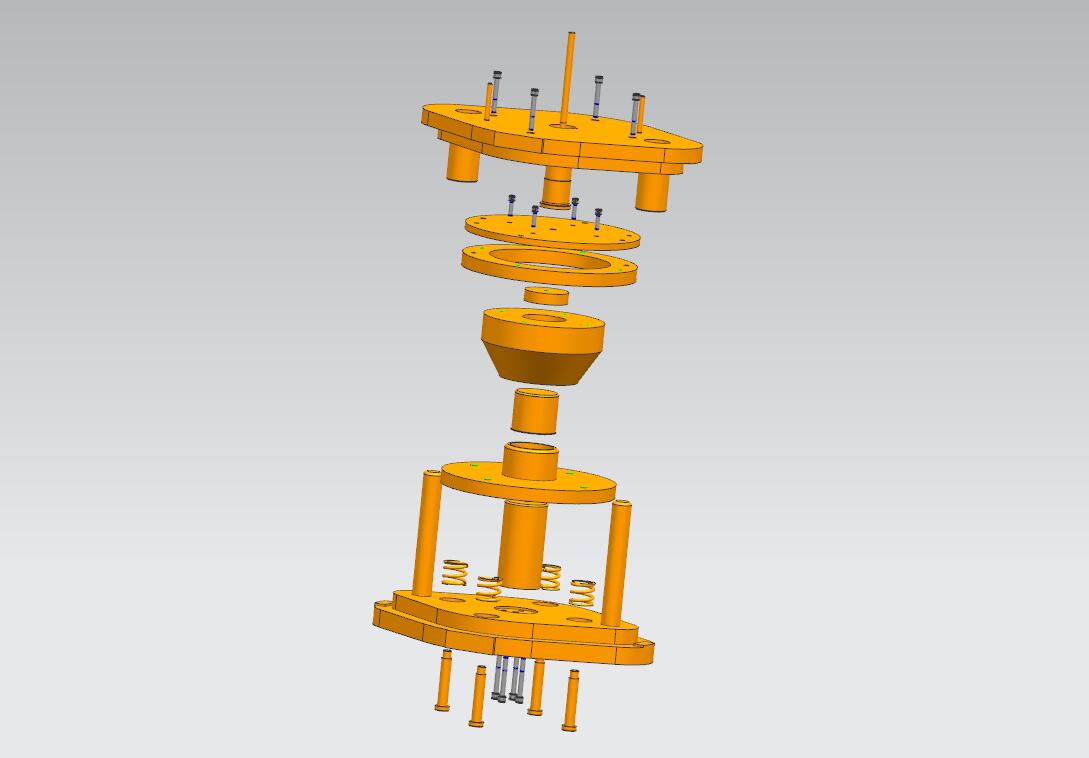

| 35 | 爆炸图.jpg | 33.89K |
此图纸下载需要50金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：dwg,stp,prt
文件大小：2.44M
所需金币：50
上传时间：2023-09-24 22:17:27
是否可编辑：可修改，包括参数
版本：UG 8.0
标签
电饭锅
内胆
拉深模
模具
冲压
图纸简介

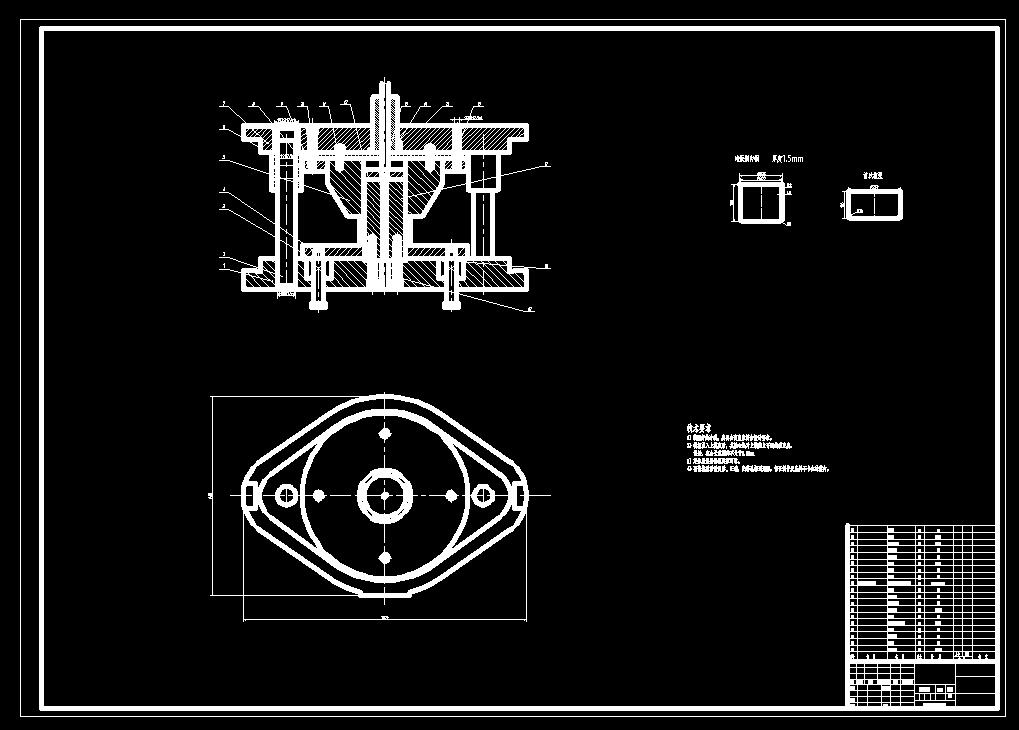

电饭锅内胆二次拉深模（CAD图+UG三维） 厚度1.5mm
1）装配好的冲模，其闭合高度应符合设计要求。
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度。
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠。
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内。
