防护罩落料拉深模（CAD图+Proe三维）（ID:730966）

设备部件 / 模具类 / 防护罩落料拉深模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16956534329116.rar	4.36M
2	1落料拉深.dwg	362.34K
3	sn072-a_asm.stp	1.18M
4	10x100.prt.1	84.82K
5	10x70.prt.2	85.86K
6	10_xieliao_ld.prt.1	120.89K
7	11_daotao.prt.1	222.73K
8	12_gudingban.prt.1	115.78K
9	13_dianban.prt.1	117.02K
10	14_s_mozuo.prt.1	276.34K
11	15_tuiban.prt.1	92.65K
12	17_dagan.prt.1	70.16K
13	18_mobin.prt.1	220.17K
14	1_x_mozuo.prt.1	311.54K
15	22_tanhuang.prt.1	477.50K
16	23_ls_tumo.prt.1	194.15K
17	2_daozu.prt.1	91.74K
18	5_yabianquan.prt.1	101.60K
19	6_aomo.prt.1	148.94K
20	7_tuaomo.prt.1	200.94K
21	8_xieliaoban.prt.1	113.54K
22	9_dangliaoxiao.prt.1	100.30K
23	dinggan.prt.1	84.75K
24	gb-t70_1-2000_m10x100.prt.2	146.10K
25	gb-t70_1-2000_m10x25.prt.1	135.19K
26	gb-t70_1-2000_m10x60.prt.1	122.11K
27	gb-t70_1-2000_m8x35.prt.1	158.35K
28	gb-t70_1-2000_m8x50.prt.1	147.16K
29	gongjian1.prt.1	158.98K
30	sn072-a-sm.asm.4	137.67K
31	sn072-a-xm.asm.4	112.23K
32	sn072-a.asm.2	74.01K

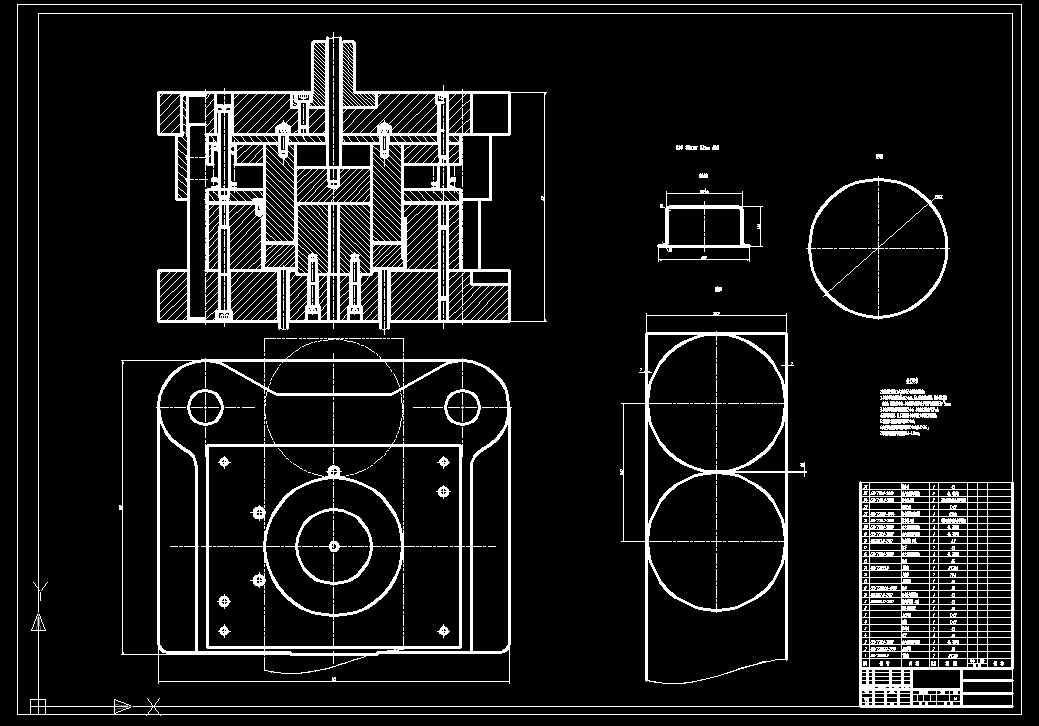

33	CAD装配图.jpg	107.38K

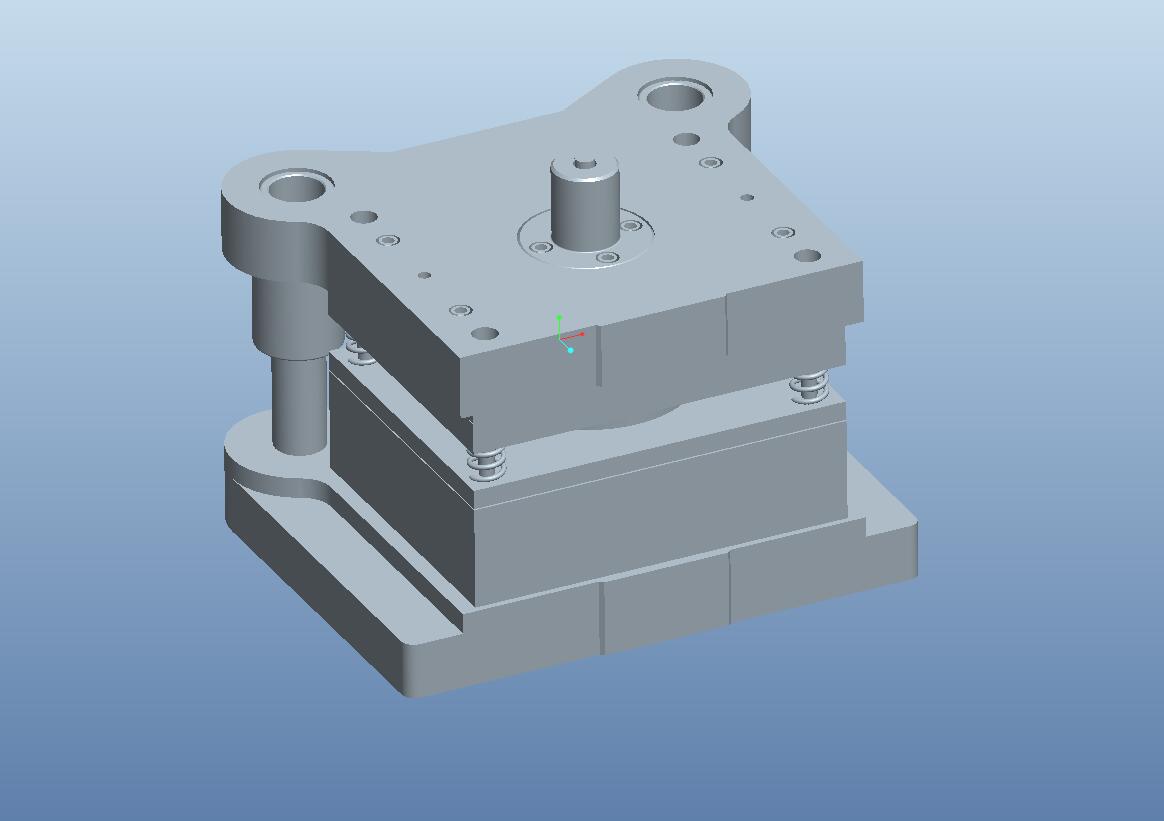

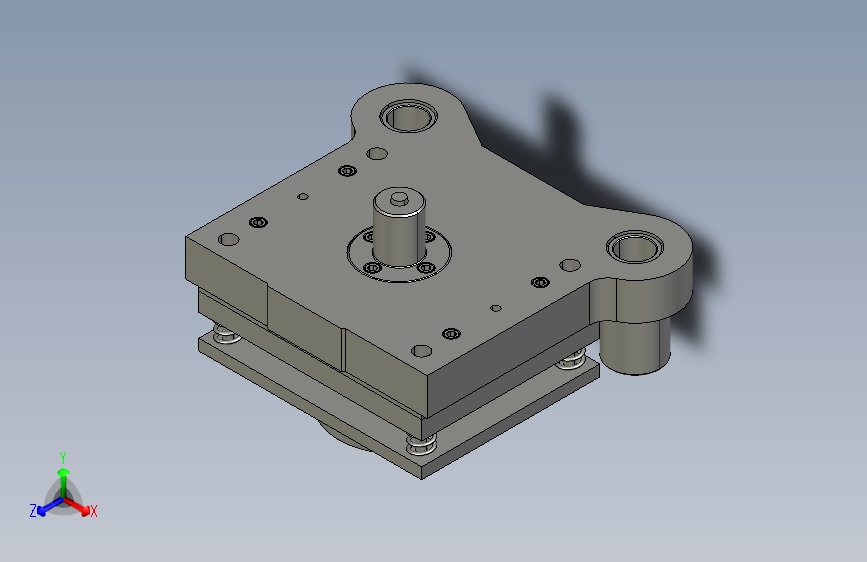

34	三维装配图.jpg	30.47K
35	凹模.jpg	58.66K

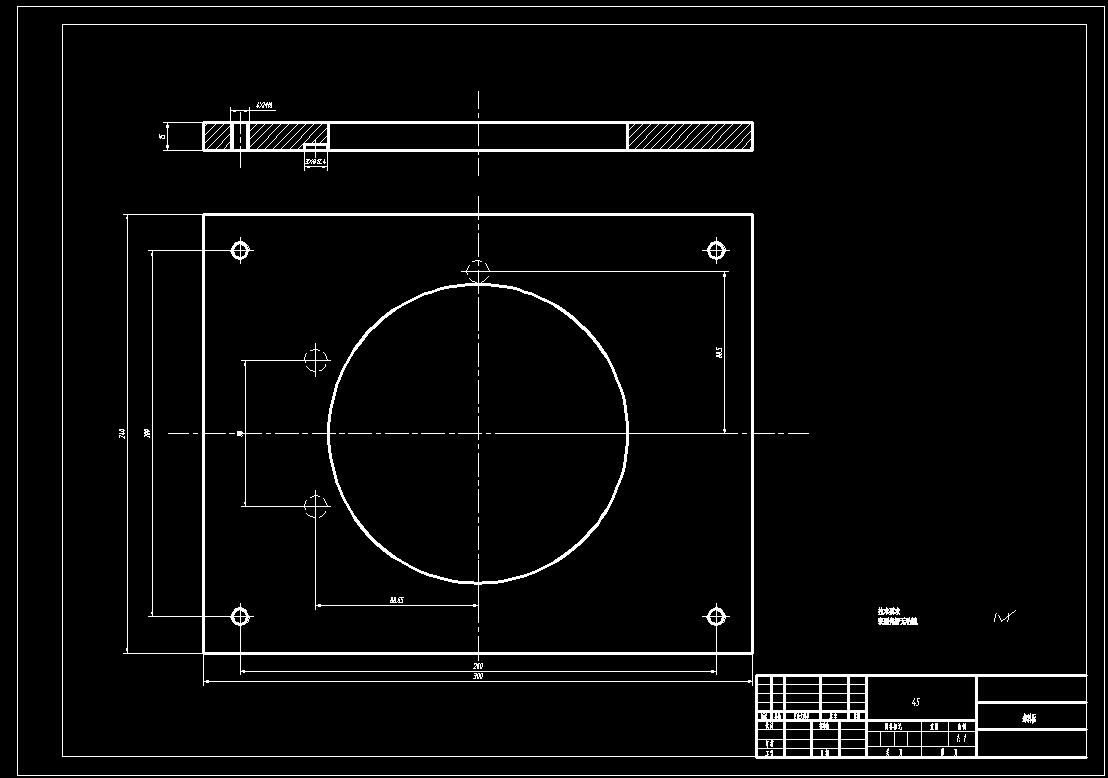

36	卸料板.jpg	49.05K
37	固定板.jpg	49.52K

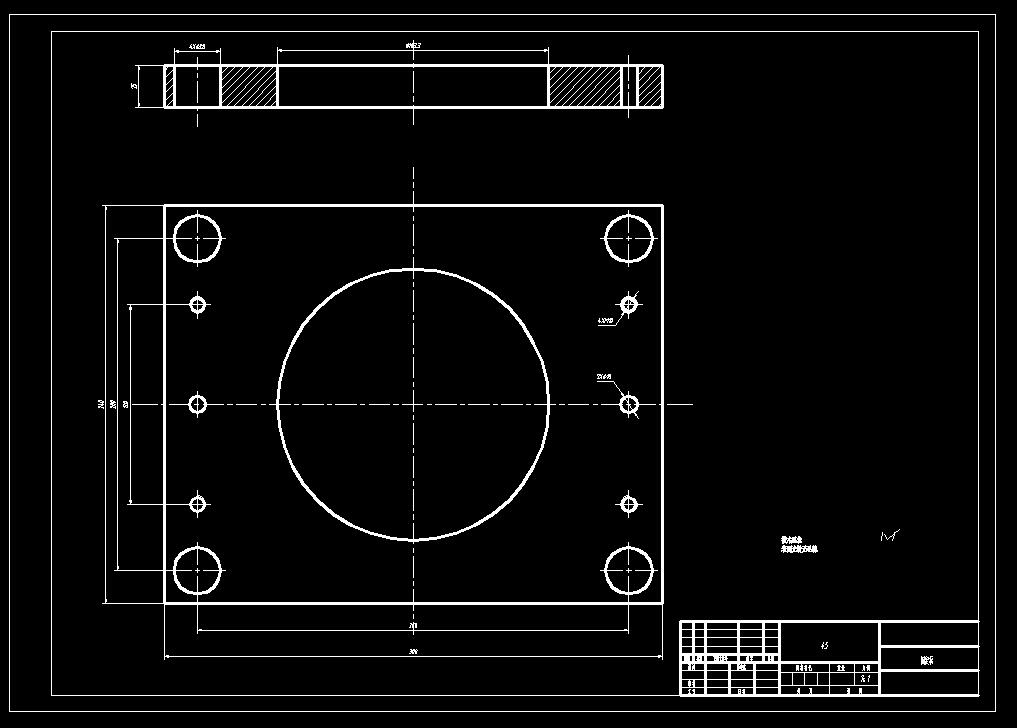

38	垫板.jpg	45.45K

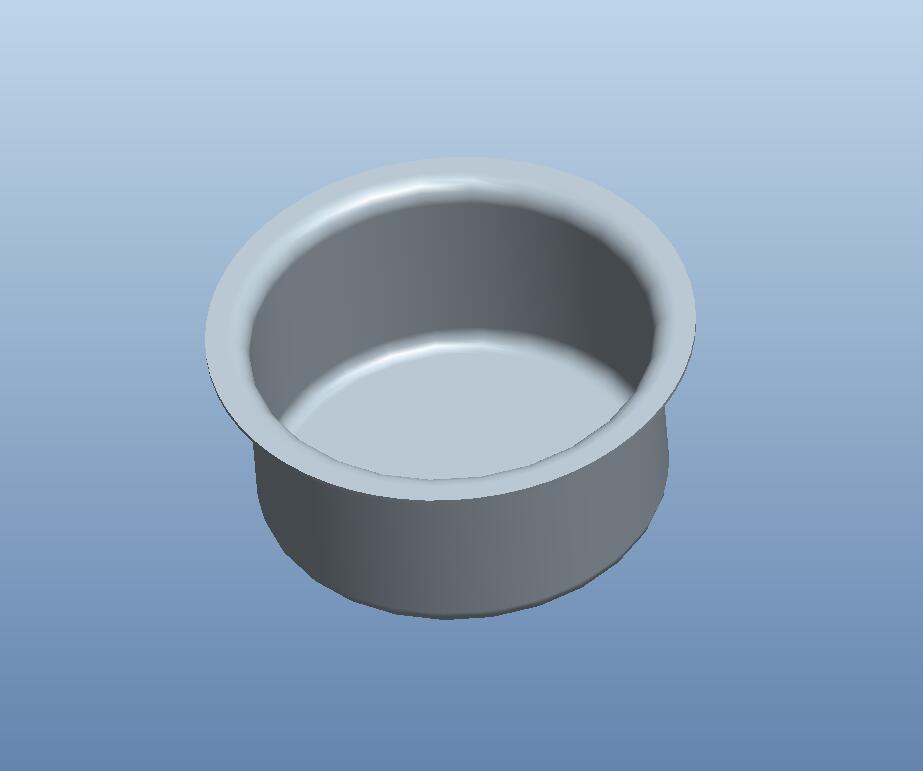

39	工件三维.jpg	16.46K
40	工件图.jpg	17.71K

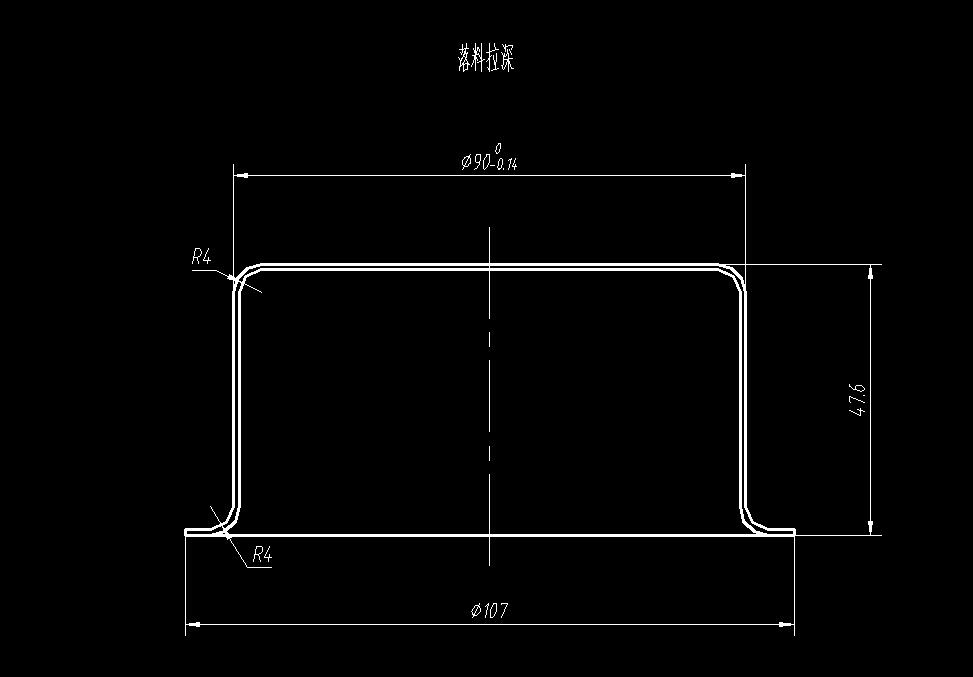

41	拉深凸模.jpg	42.28K

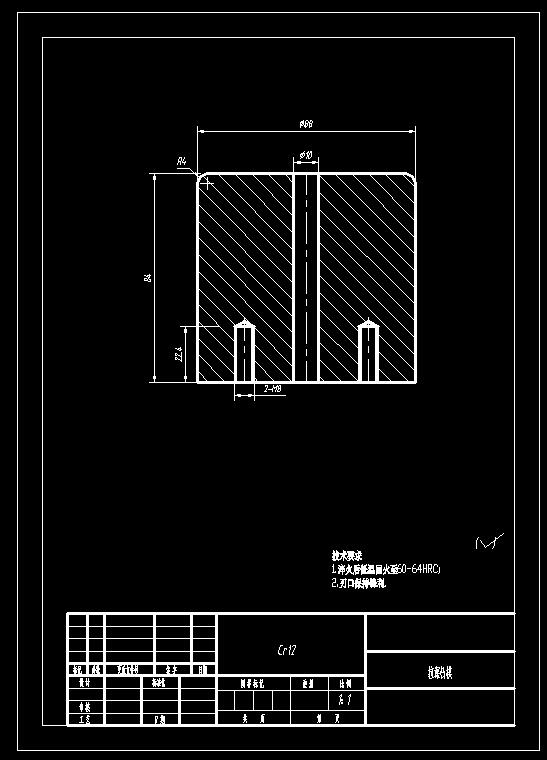

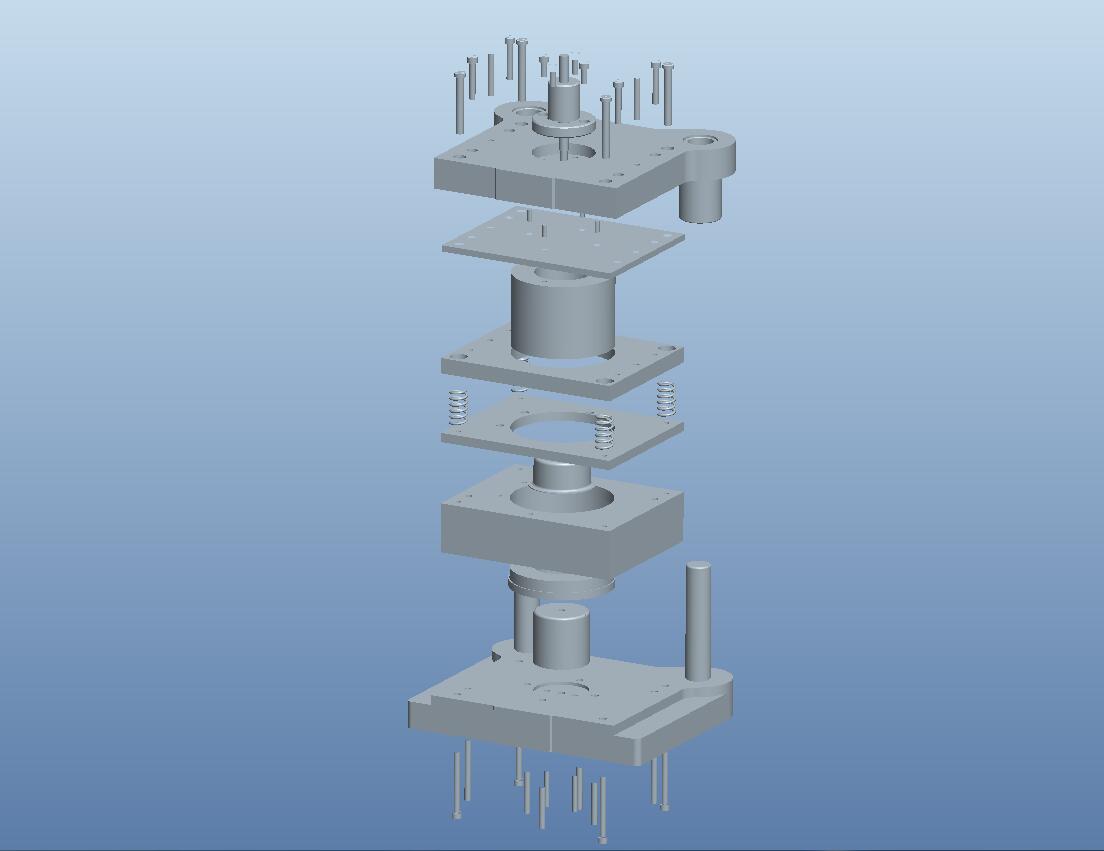

42	爆炸图.jpg	28.59K

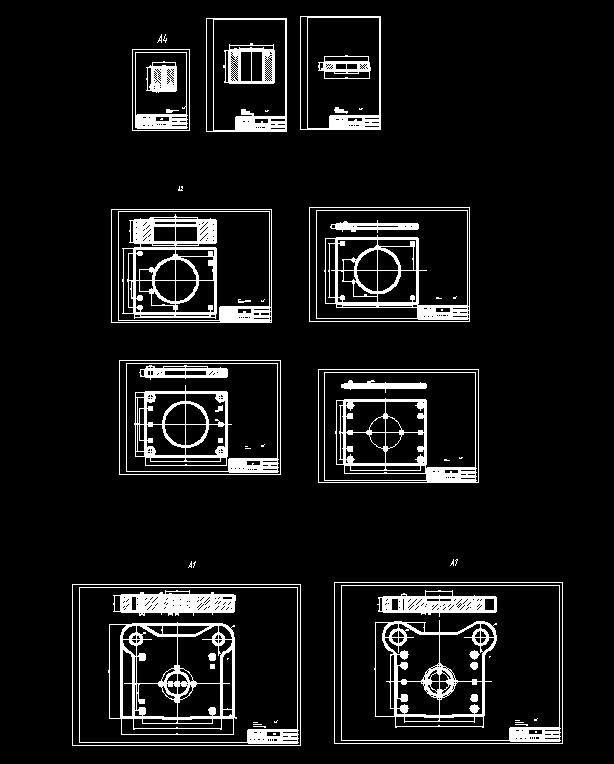

43	零件图.jpg	45.21K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1293

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt,asm

文件大小：4.46M

所需金币：80

上传时间：2023-09-25 22:50:37

是否可编辑：可修改，包括参数

版本：PROE

标签

防护罩

拉深模

模具

冲压

图纸简介

防护罩落料拉深模（CAD图+Proe三维）材料Q235 厚度1mm 大批量 1.工件的内、外角没有尖锐的转角，圆角半径均大于板厚，容易加工 2.工件上没有窄长的悬臂和凹槽，拉深部分也属于浅拉深，较易完成 3.孔与孔之间、孔到边缘的距离均大于两倍的板厚，满足加工要求 4.孔的大小满足所能冲至的最小孔颈此盖体制件为锥筒形件，形状简单，所有尺寸均为自有公差，对工件厚度变化也没有作要求。
