表芯件级进模（CAD图+UG三维）（ID:731446）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16957364104340.rar | 4.01M |
| 2 | ghj149_asm.stp | 1.18M |
| 3 | 图纸--creo.dwg | 452.42K |
| 4 | 11_cfk_tumo.prt.1 | 68.87K |
| 5 | 12_daotao.prt.1 | 163.76K |
| 6 | 13_daozu.prt.1 | 98.52K |
| 7 | 14_chenxliaoban.prt.1 | 80.22K |
| 8 | 15_fudingxiao.prt.1 | 74.76K |
| 9 | 17_daoliaoban.prt.1 | 133.67K |
| 10 | 18_xieliao_ld.prt.1 | 128.07K |
| 11 | 19_ceren.prt.1 | 73.14K |
| 12 | 1_x_mozuo.prt.3 | 273.78K |
| 13 | 22_xiangjiao.prt.1 | 95.43K |
| 14 | 2_aomo.prt.2 | 237.57K |
| 15 | 3_xieliaoban.prt.1 | 147.93K |
| 16 | 4x5.prt.1 | 90.21K |
| 17 | 4_s_mozuo.prt.1 | 249.44K |
| 18 | 5_tumo_gdb.prt.3 | 220.62K |
| 19 | 6_dianban.prt.1 | 108.95K |
| 20 | 7_ll_tumo.prt.1 | 136.25K |
| 21 | 8x50.prt.3 | 85.27K |
| 22 | 9_mobin.prt.1 | 140.01K |
| 23 | gb-t70_1-2000_m8x50.prt.3 | 167.66K |
| 24 | gb65_a-2000_m4x10.prt.1 | 116.96K |
| 25 | ghj149-sm.asm.2 | 126.20K |
| 26 | ghj149-xm.asm.6 | 157.87K |
| 27 | ghj149.asm.3 | 67.13K |
| 28 | gongjian.prt.1 | 118.36K |
| 29 | tanhuang.prt.1 | 418.02K |
| 30 | wq_tumo.prt.2 | 78.27K |

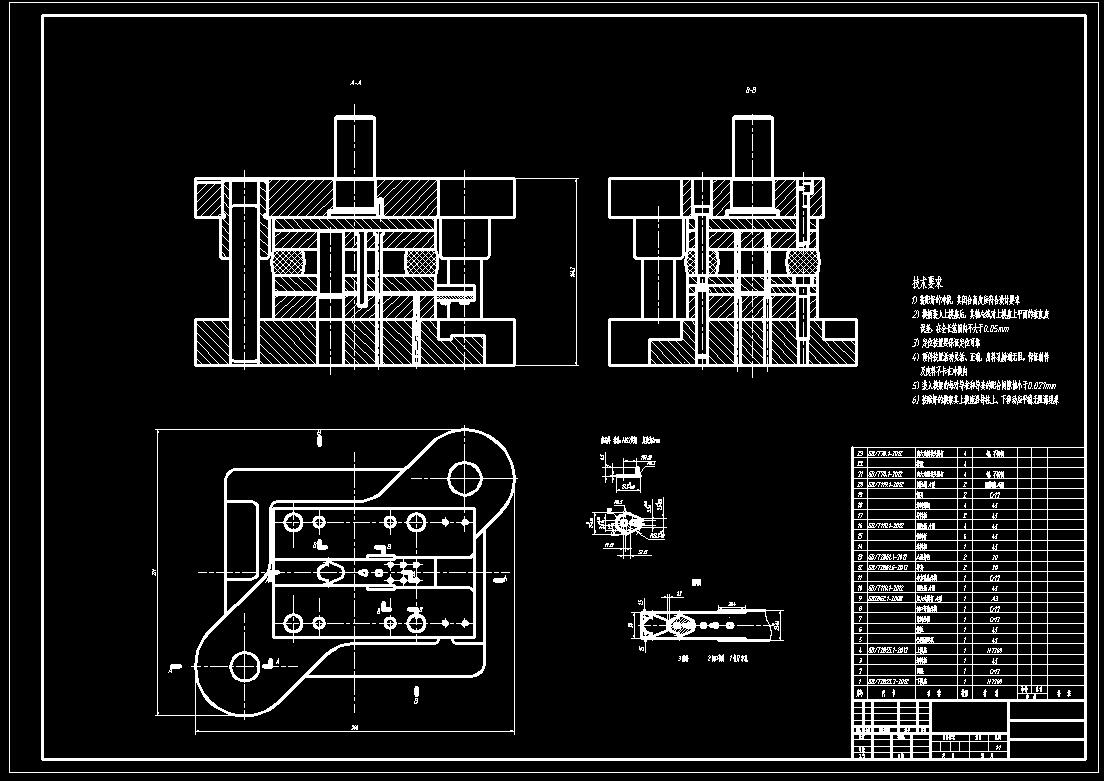

| 31 | CAD装配图.jpg | 118.36K |

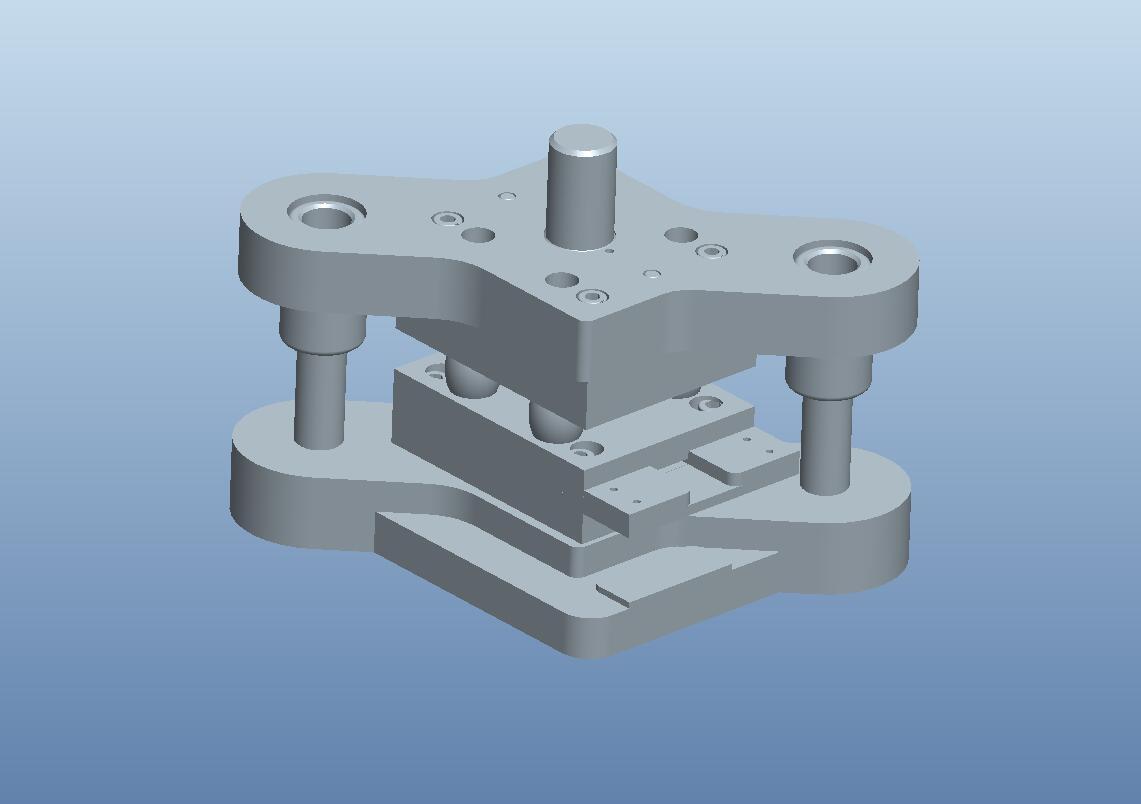

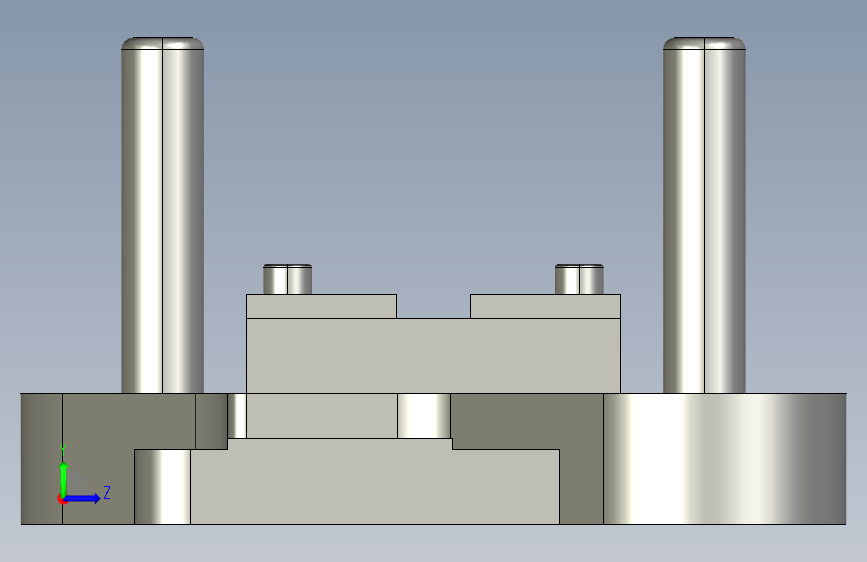

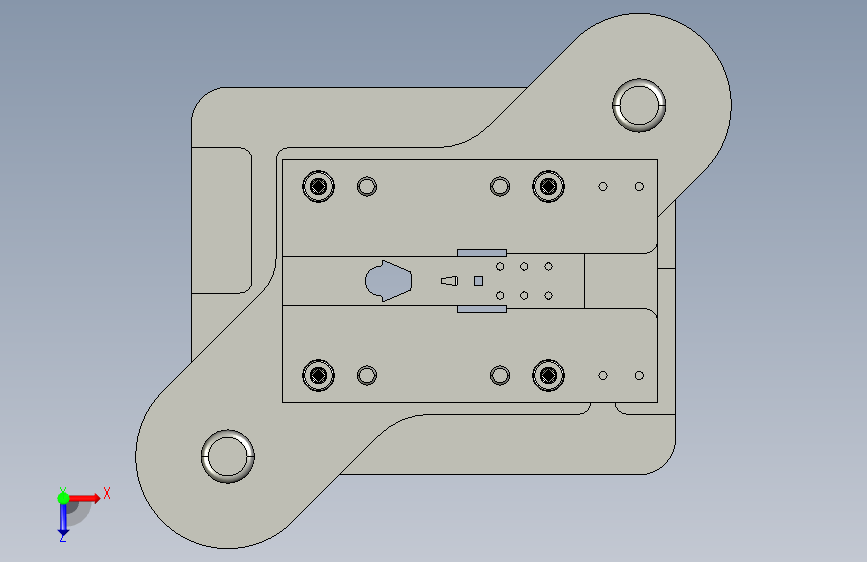

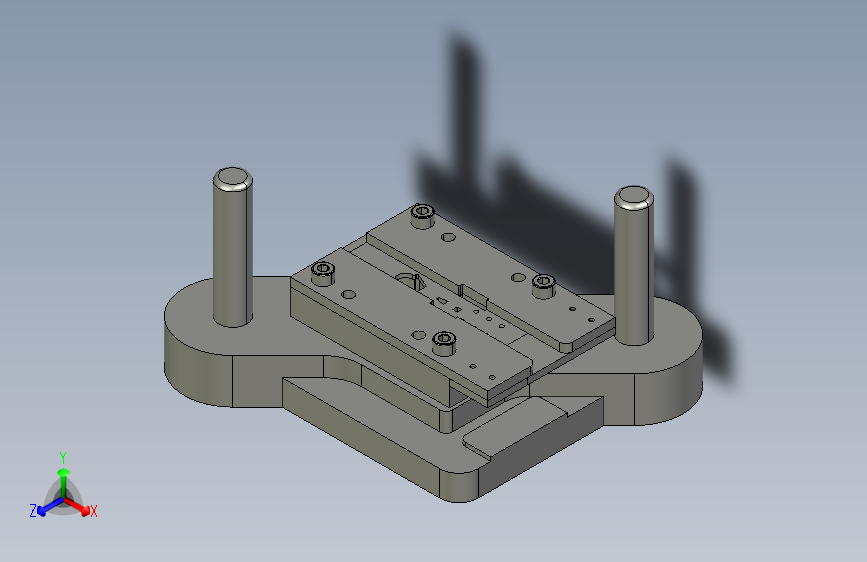

| 32 | 三维装配图.jpg | 28.33K |

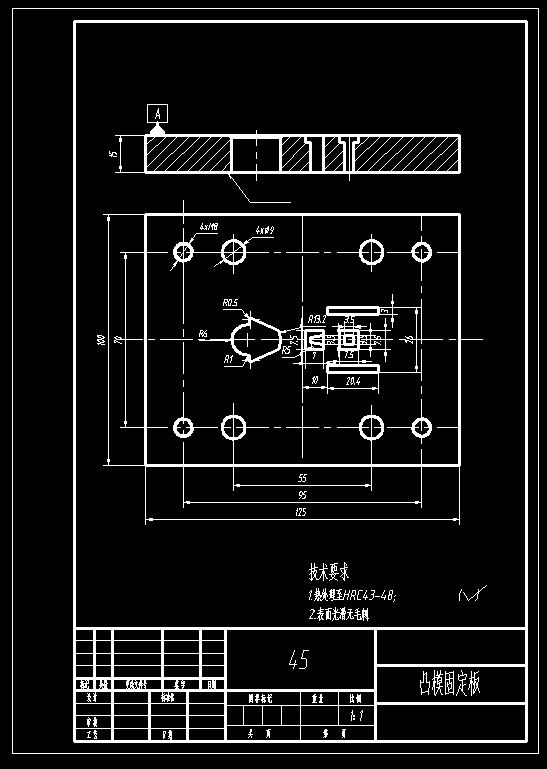

| 33 | 凸模固定板.jpg | 46.95K |

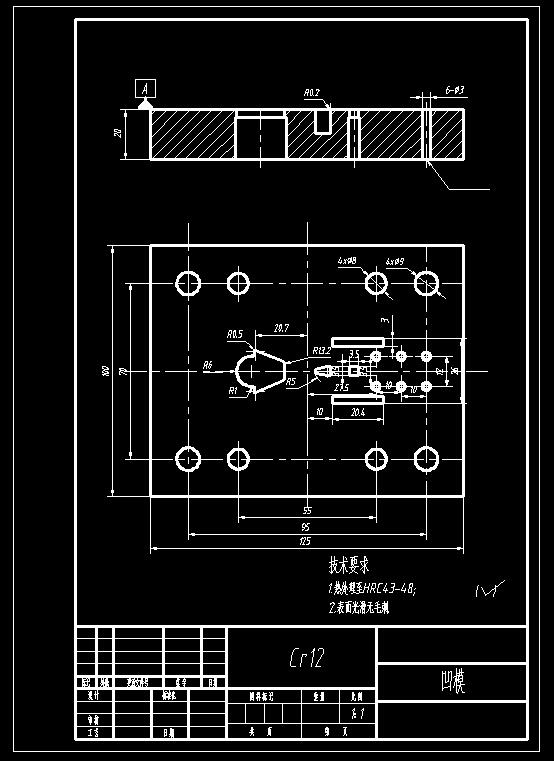

| 34 | 凹模.jpg | 52.16K |

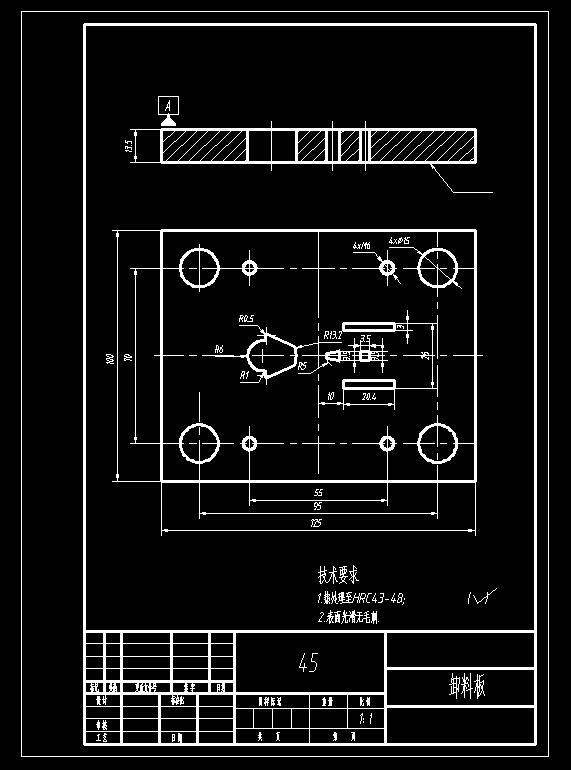

| 35 | 卸料板.jpg | 47.08K |

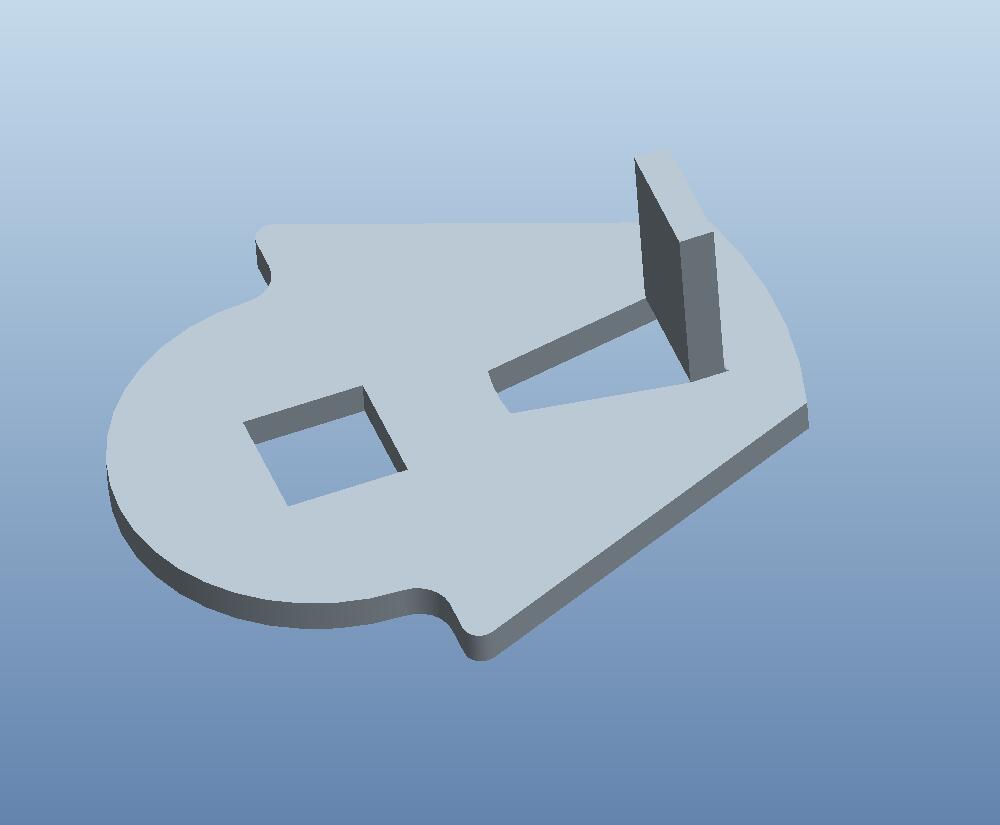

| 36 | 工件三维.jpg | 18.70K |

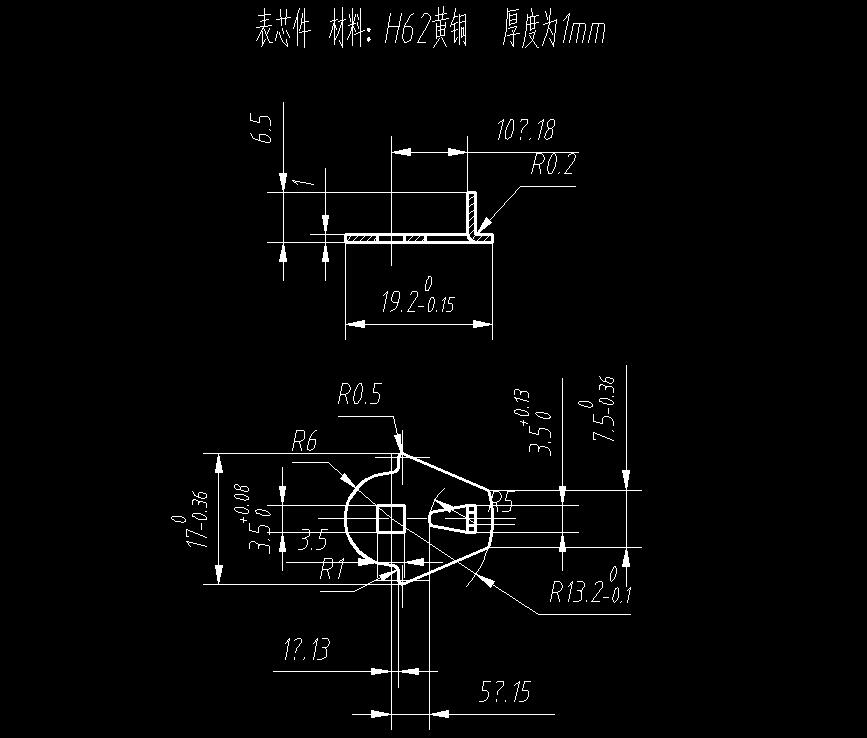

| 37 | 工件图.jpg | 37.81K |

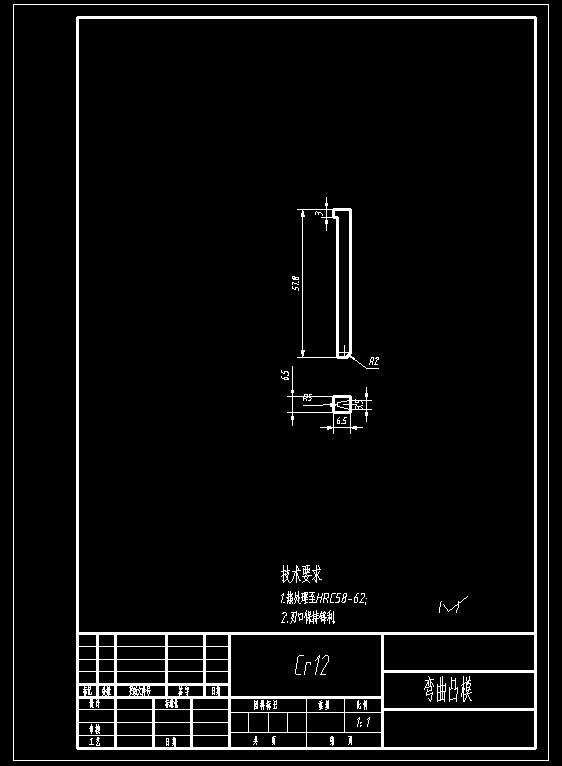

| 38 | 弯曲凸模.jpg | 25.68K |

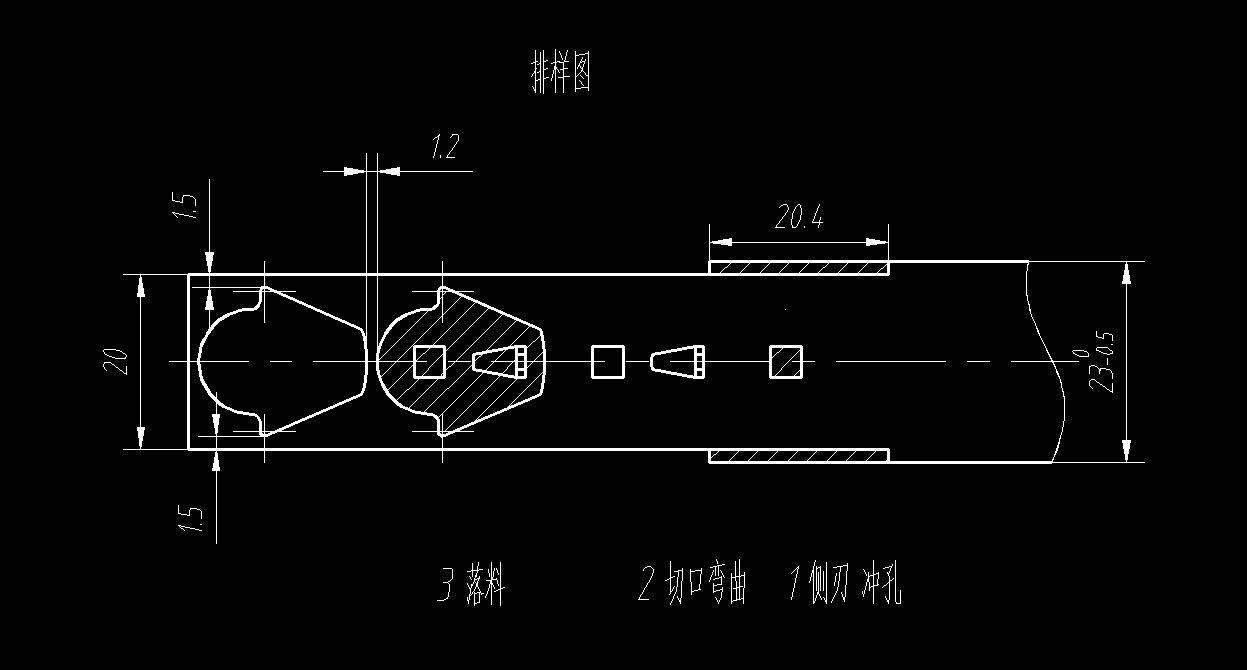

| 39 | 排样图.jpg | 39.72K |

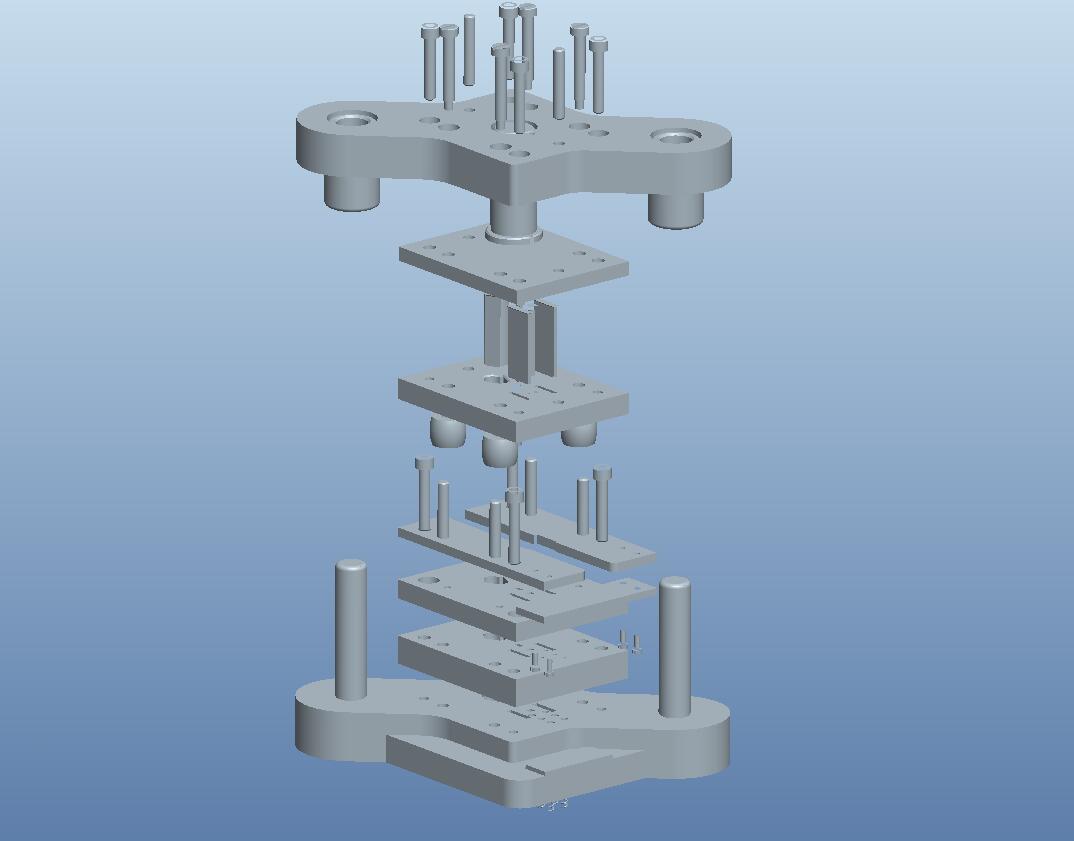

| 40 | 爆炸图.jpg | 32.36K |

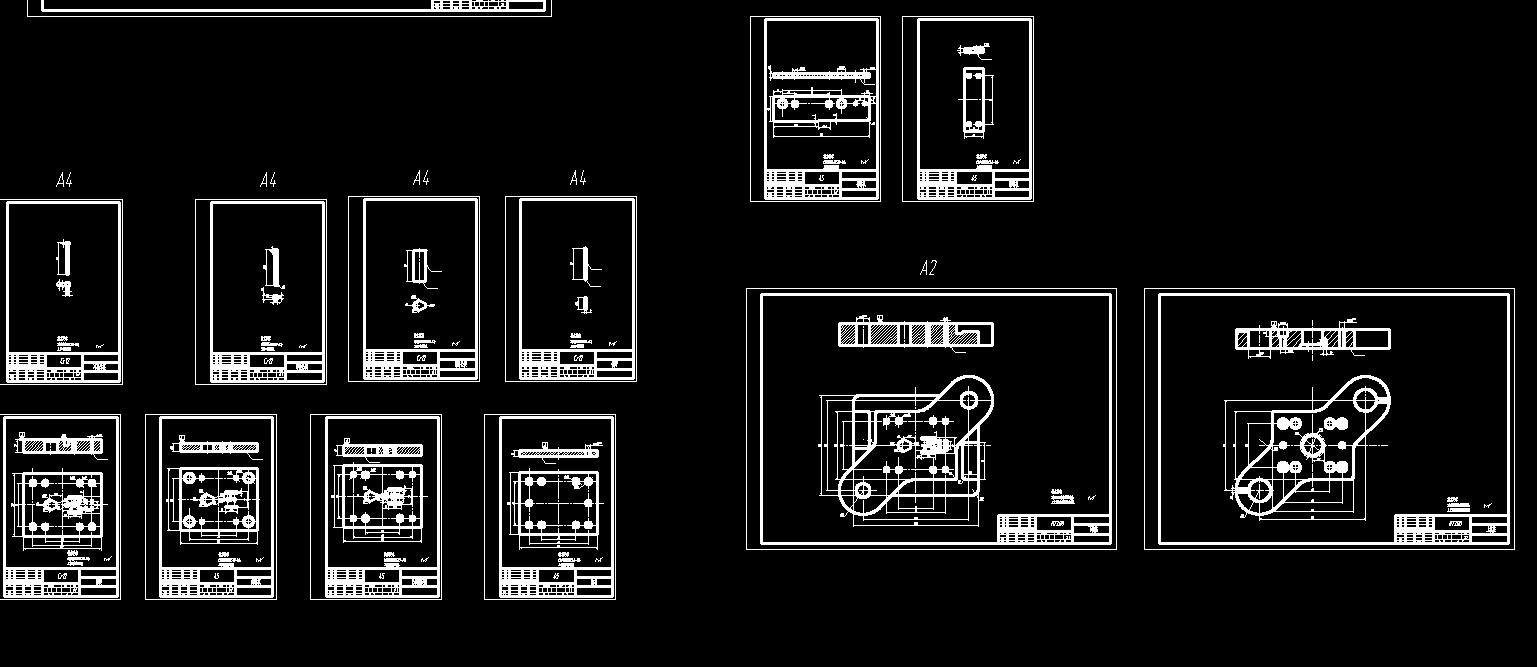

| 41 | 零件图.jpg | 99.06K |
此图纸下载需要120金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：stp,dwg,prt,asm
文件大小：4.11M
所需金币：120
上传时间：2023-09-26 21:53:32
是否可编辑：可修改，包括参数
版本：PROE
标签
表芯
级进模
连接片
模具
冲压
图纸简介
表芯件级进模（CAD图+UG三维） 材料：H62黄铜 厚度为1mm
1）装配好的冲模，其闭合高度应符合设计要求
2）模柄装入上模座后，其轴心线对上模座上平面的垂直度
误差，在全长范围内不大于0.05mm
3）定位装置要保证定位可靠
4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件
及废料不卡在冲模内
5）装入模架的每对导柱和导套的配合间隙值小于0.021mm
6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
