连接件级进模（CAD图+UG三维）（ID:731457）

设备部件 / 模具类 / 连接件级进模（CAD图+UG三维）

©原创

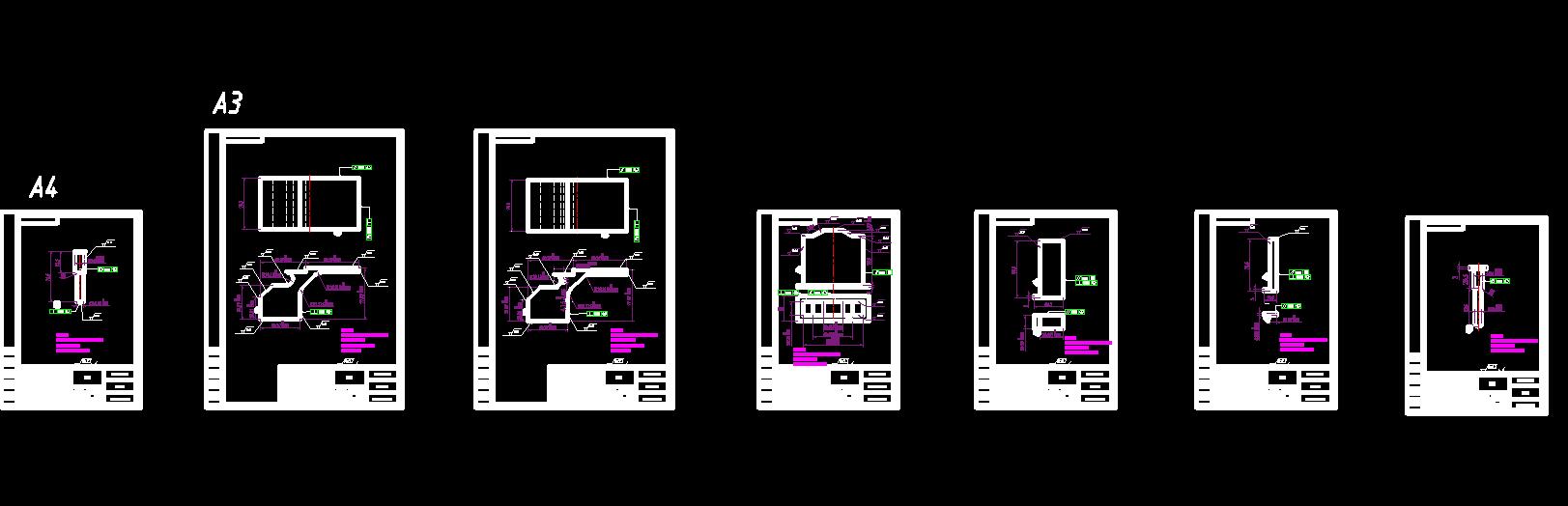

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16957376018498.rar	5.04M
2	GHJ92-装配图--proe.dwg	694.58K
3	GHJ92.stp	5.37M
4	10_wq_tumo.prt.1	62.41K
5	10_WQ_tumo1.prt	133.00K
6	10_wq_tumo_stp.prt	109.50K
7	11_mobin.prt	176.50K
8	13_cwx_tumo1.prt.1	68.40K
9	13_cwx_tumo1_stp.prt	117.50K
10	13_cwx_tumo2.prt.1	68.84K
11	13_cwx_tumo2_stp.prt	117.50K
12	14_ck_tumo.prt.1	76.70K
13	14_ck_tumo_stp.prt	97.00K
14	15_daozu.prt	146.50K
15	17_daoliaoban.prt	241.00K
16	18_tanhuang.prt	391.50K
17	19_daotao.prt	170.00K
18	1_X_mozuo.prt	764.00K
19	20_xieliao_LD.prt	187.00K
20	25_fudingxiao.prt	130.00K
21	2_aomo.prt	800.00K
22	3_xeiliaoban.prt.1	188.30K
23	4_tumo_GDB.prt	588.00K
24	4_xieliaoban.prt	443.50K
25	5_dianban.prt	160.50K
26	7_S_mozuo.prt	373.50K
27	8_daozhenxiao.prt	140.50K
28	8_daozhenxiao.prt.1	99.49K
29	9_WQ_tumo2.prt	140.50K
30	GB-T119.1-200010x20.prt	210.50K
31	GB-T119.1-200010x80.prt	213.00K
32	GB-T119.1-200010x95.prt	212.00K
33	GB-T70.1-2000M10x20.prt	307.00K
34	GB-T70.1-2000M10x80.prt	306.50K
35	GB-T70.1-2000M10x90.prt	307.00K
36	GB-T77-2000M10x10.prt	247.00K
37	GHJ92-XM.prt	2.84M
38	GHJ92.prt	311.50K
39	GHJ92_SM.prt	604.00K
40	gongjian_step.prt	184.50K
41	tanhuang.prt	337.00K

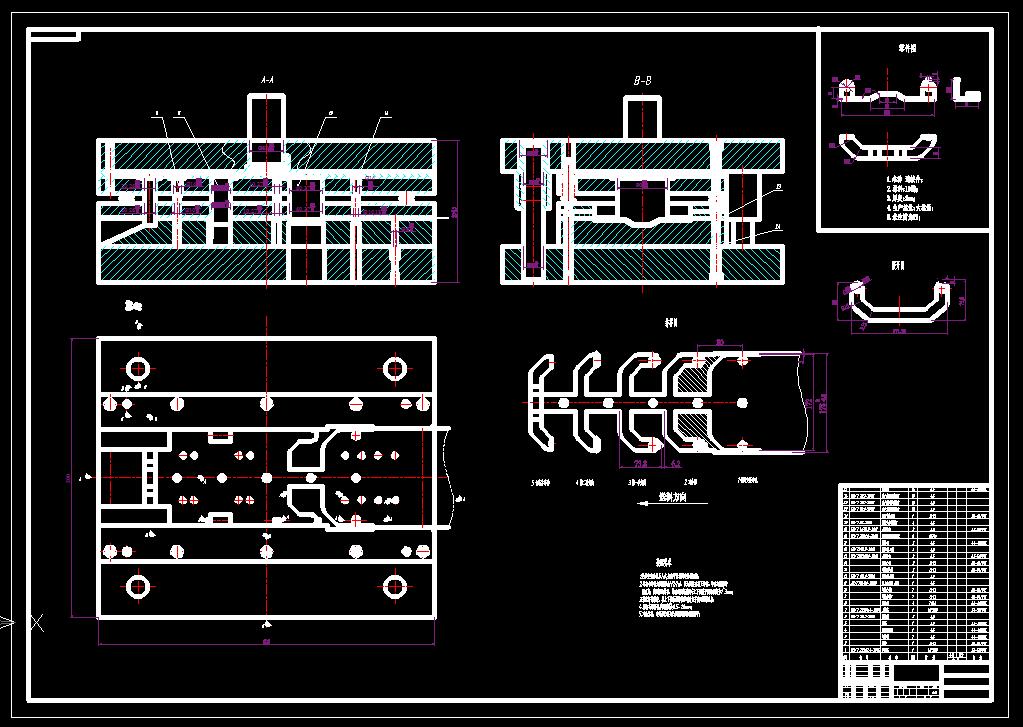

42	CAD装配图.jpg	117.60K

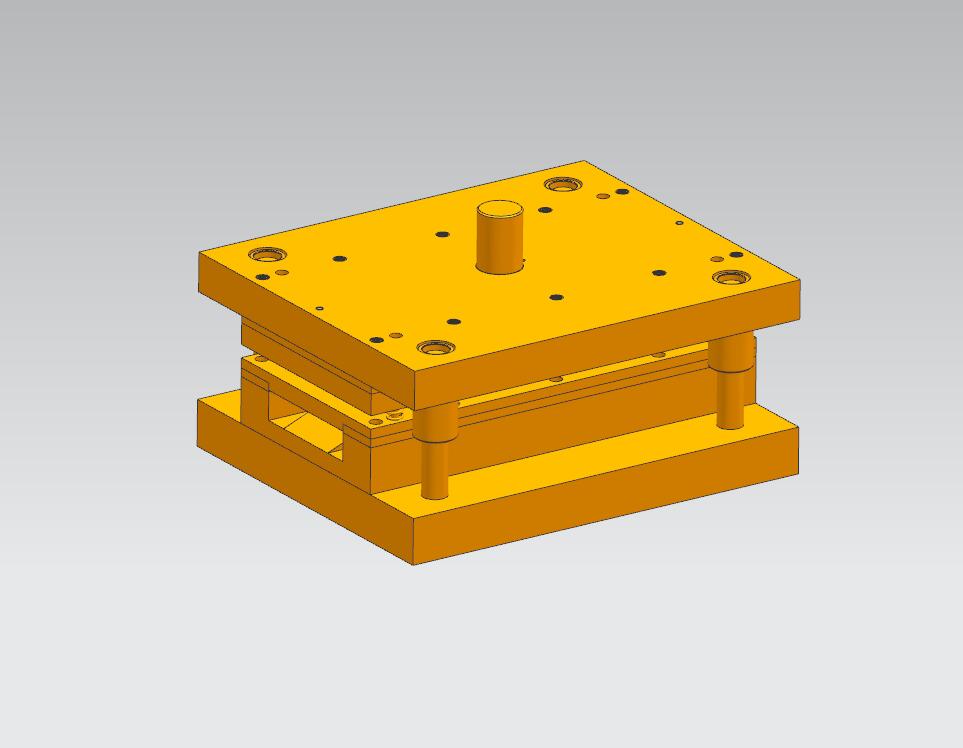

43	三维装配图.jpg	31.27K
44	凸模.jpg	48.50K
45	凸模固定板.jpg	67.06K

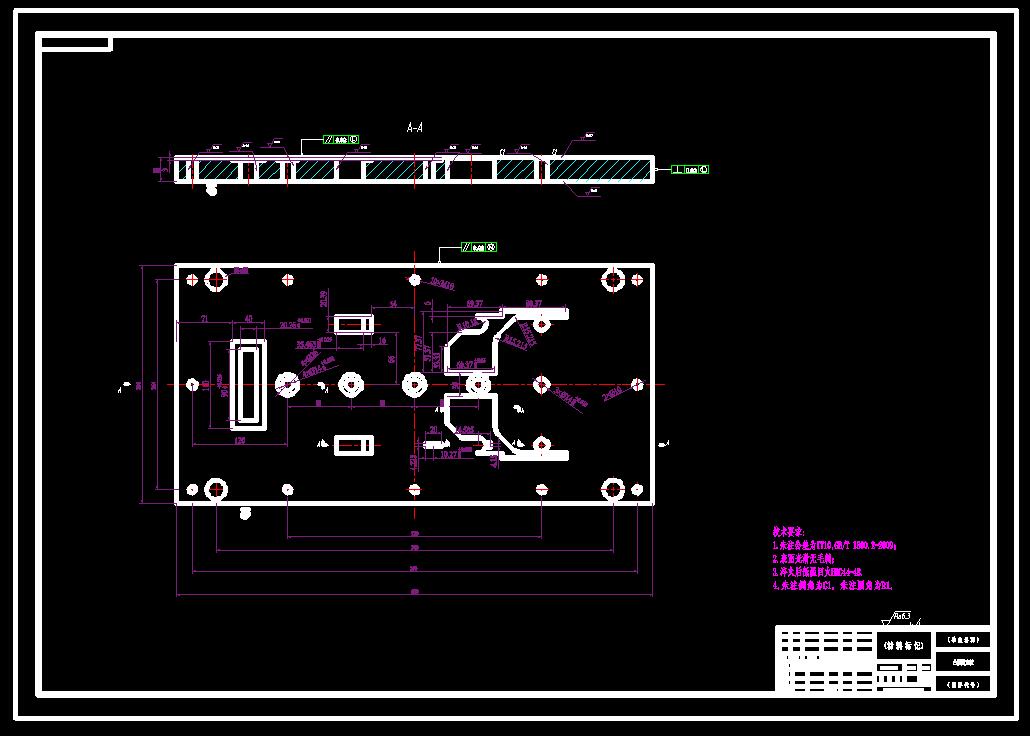

46	凸模零件.jpg	61.13K
47	凹模.jpg	71.80K

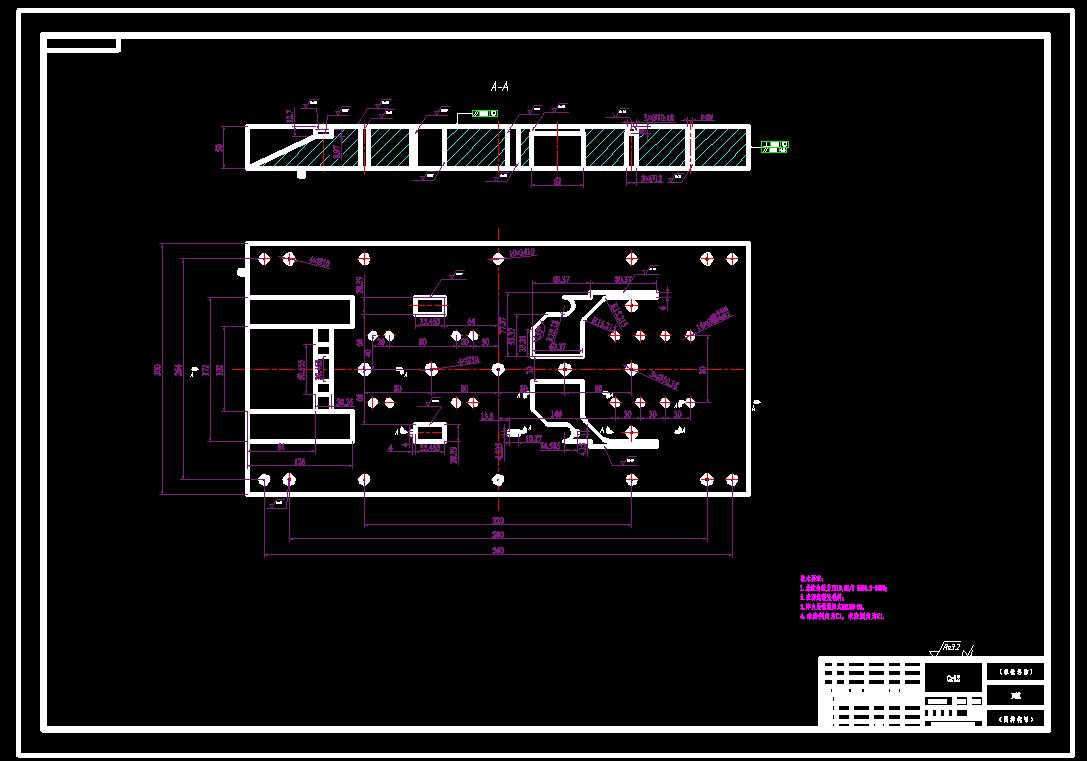

48	卸料板.jpg	61.73K

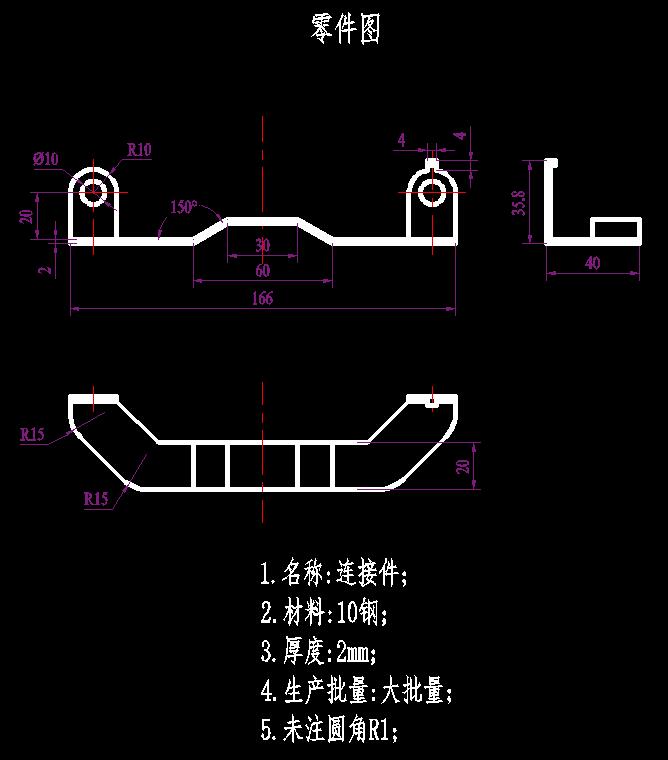

49	工件三维.jpg	23.05K

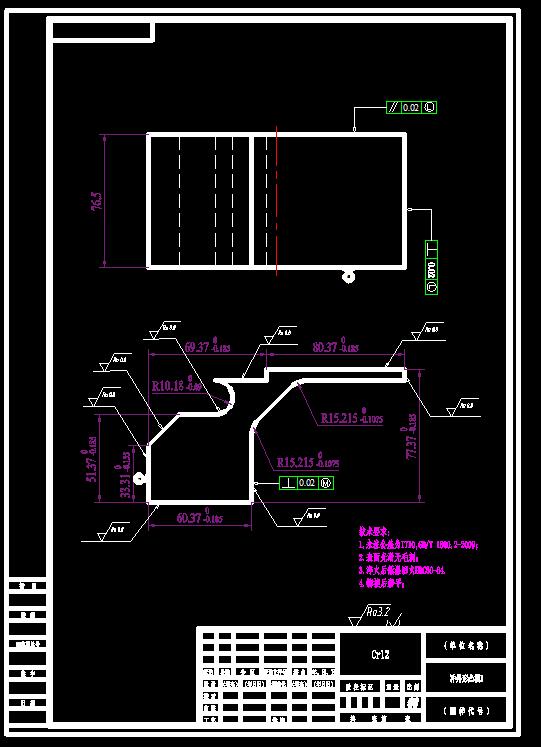

50	工件图.jpg	33.37K

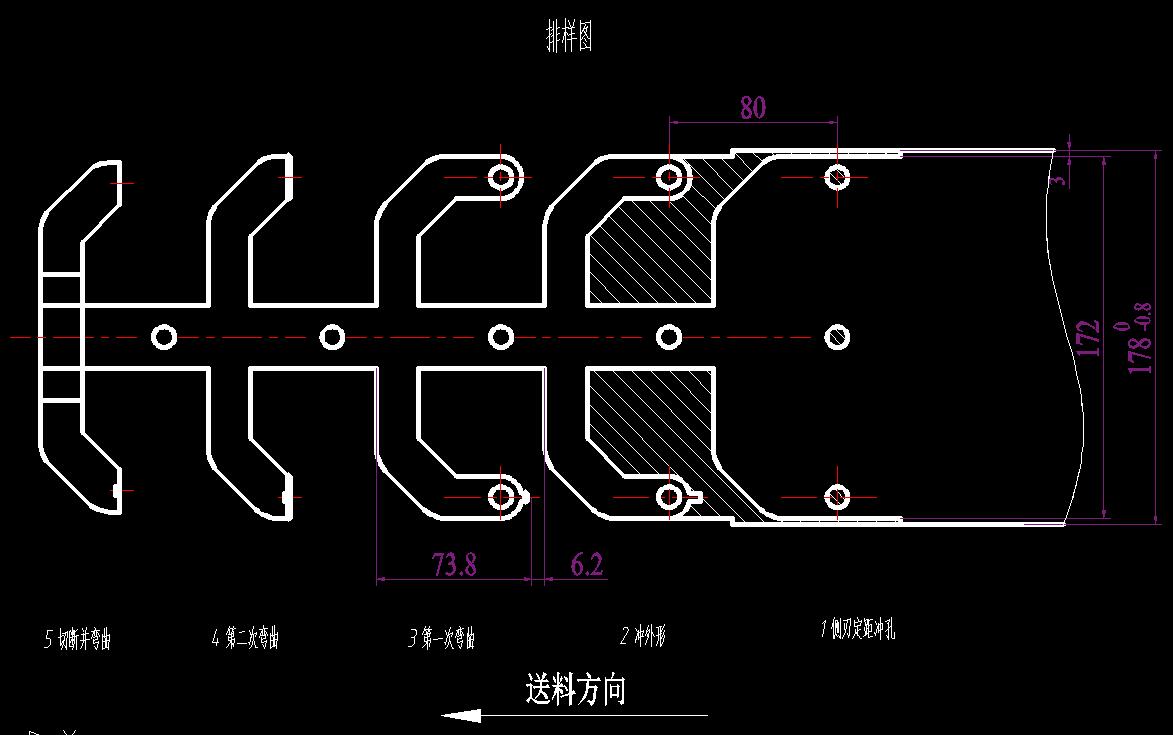

51	排样图.jpg	61.79K

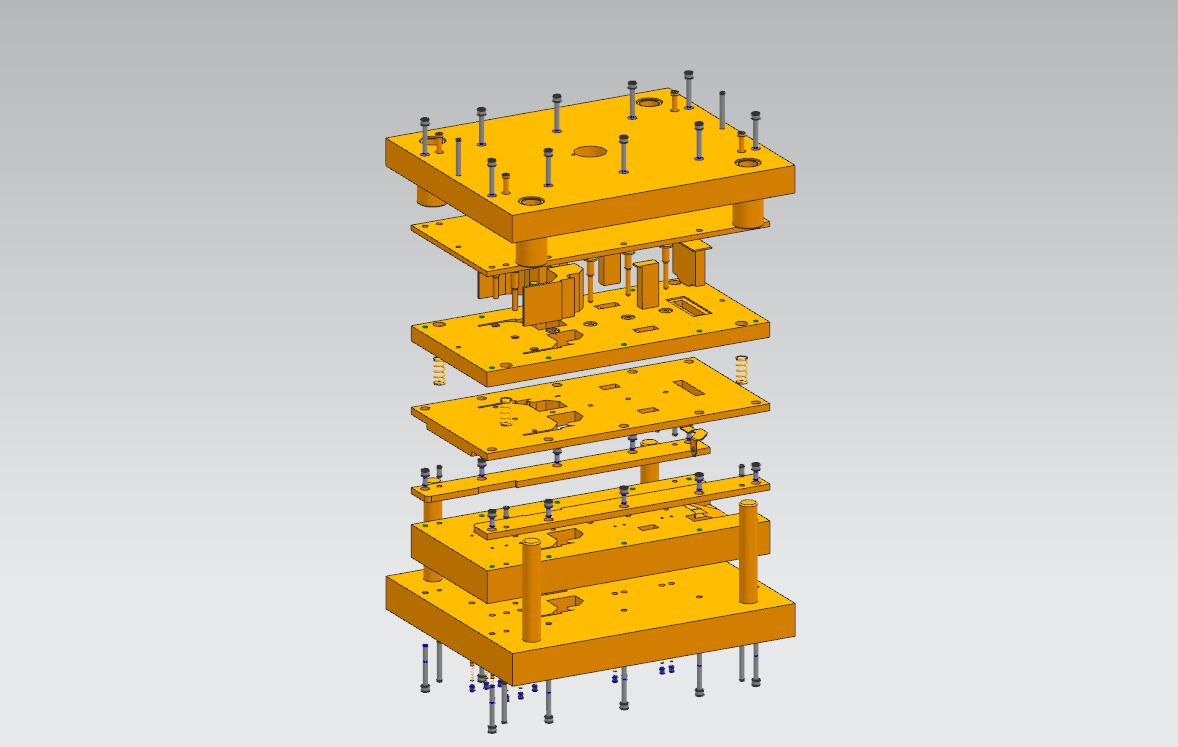

52	爆炸图.jpg	53.60K

此图纸下载需要120金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt

文件大小：5.16M

所需金币：120

上传时间：2023-09-26 22:13:23

是否可编辑：可修改，包括参数

版本：UG 8.0

标签

连接件

级进模

模具

冲压

图纸简介

连接件级进模（CAD图+UG三维） 1.名称:连接件； 2.材料:10钢； 3.厚度:2mm； 4.生产批量:大批量； 5.未注圆角R1； 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
