翻边圆筒级进模（CAD图+Proe三维）（ID:732086）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16958249709969.rar | 5.19M |

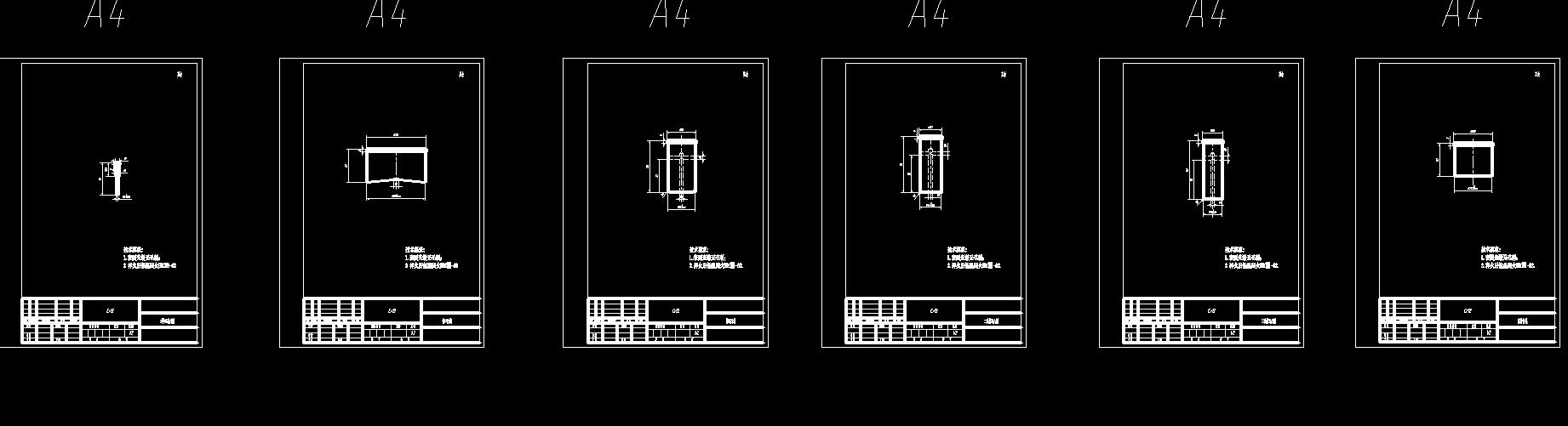

| 2 | 1级进模.dwg | 768.01K |
| 3 | hy37-a_asm.stp | 1.95M |
| 4 | 10x100.prt.1 | 77.82K |
| 5 | 10x50.prt.2 | 83.92K |
| 6 | 10_ls_tumo2.prt.1 | 130.36K |
| 7 | 11_daozhenxiao.prt.1 | 96.89K |
| 8 | 12_mobin.prt.1 | 149.91K |
| 9 | 15_qk_tumo.prt.1 | 90.46K |
| 10 | 16_cdzk_tumo.prt.1 | 94.20K |
| 11 | 17_daozu.prt.1 | 90.06K |
| 12 | 19_fudingxiao.prt.1 | 83.12K |
| 13 | 1_x_mozuo.prt.2 | 395.61K |
| 14 | 20_tanhuang.prt.1 | 395.39K |
| 15 | 21_daotao.prt.1 | 224.22K |
| 16 | 22_xieliao_ld.prt.1 | 118.58K |
| 17 | 2_aomo.prt.1 | 279.74K |
| 18 | 3_xieliaoban.prt.1 | 225.02K |
| 19 | 4_tumo_gdb.prt.1 | 300.87K |
| 20 | 5_dianban.prt.1 | 111.84K |
| 21 | 7_s_mozuo.prt.2 | 320.34K |
| 22 | 8_ll_tumo.prt.1 | 85.49K |
| 23 | 9_ls_tumo3.prt.1 | 134.27K |
| 24 | gb-t70_1-2000_m10x100.prt.1 | 142.15K |
| 25 | gb-t70_1-2000_m10x60.prt.1 | 122.21K |
| 26 | gb-t77-2000_m12x10.prt.1 | 78.64K |
| 27 | gongjian.prt.1 | 141.45K |
| 28 | hy37-a-sm.asm.2 | 166.82K |
| 29 | hy37-a-xm.asm.3 | 196.58K |
| 30 | hy37-a.asm.1 | 66.74K |
| 31 | ls_tumo.prt.1 | 133.33K |
| 32 | tanhuang.prt.1 | 733.05K |

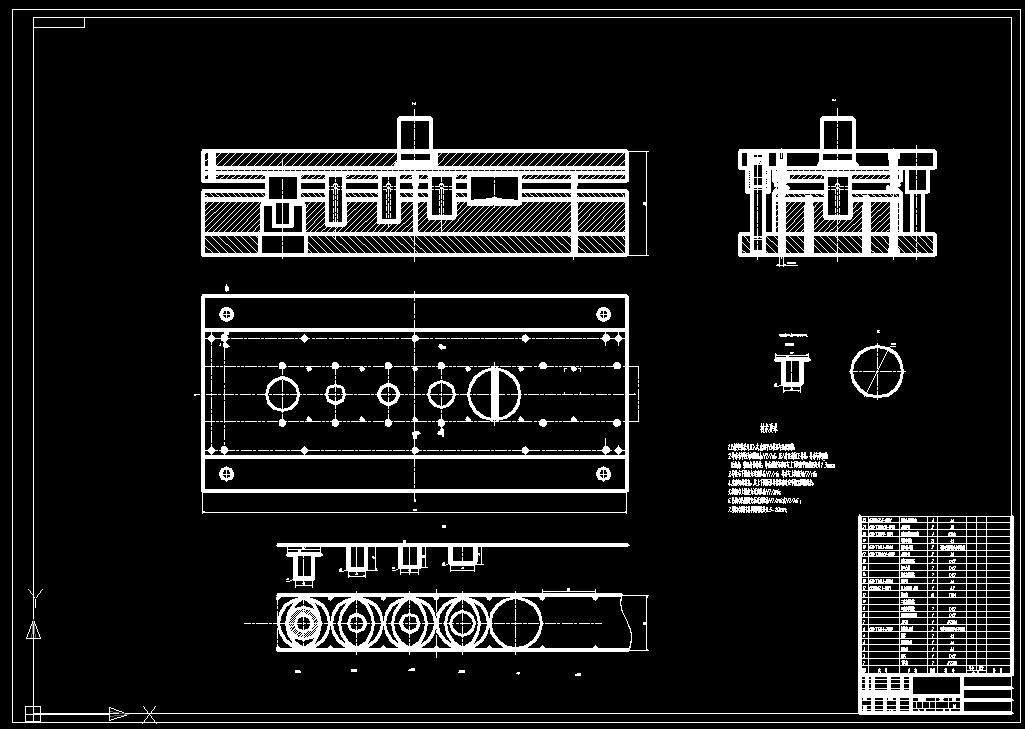

| 33 | CAD装配图.jpg | 99.95K |

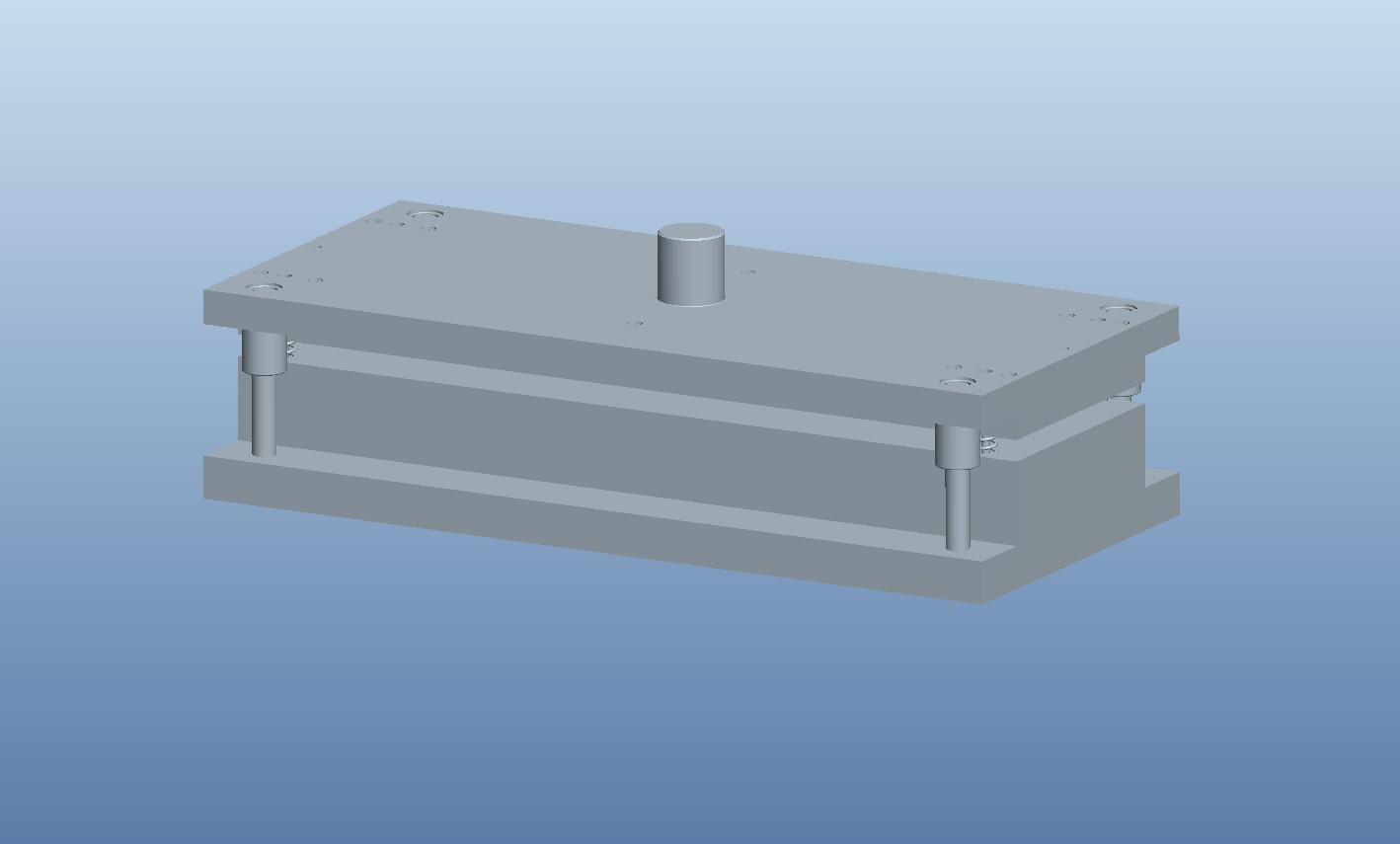

| 34 | 三维装配图.JPG | 49.02K |
| 35 | 凸模.jpg | 65.49K |

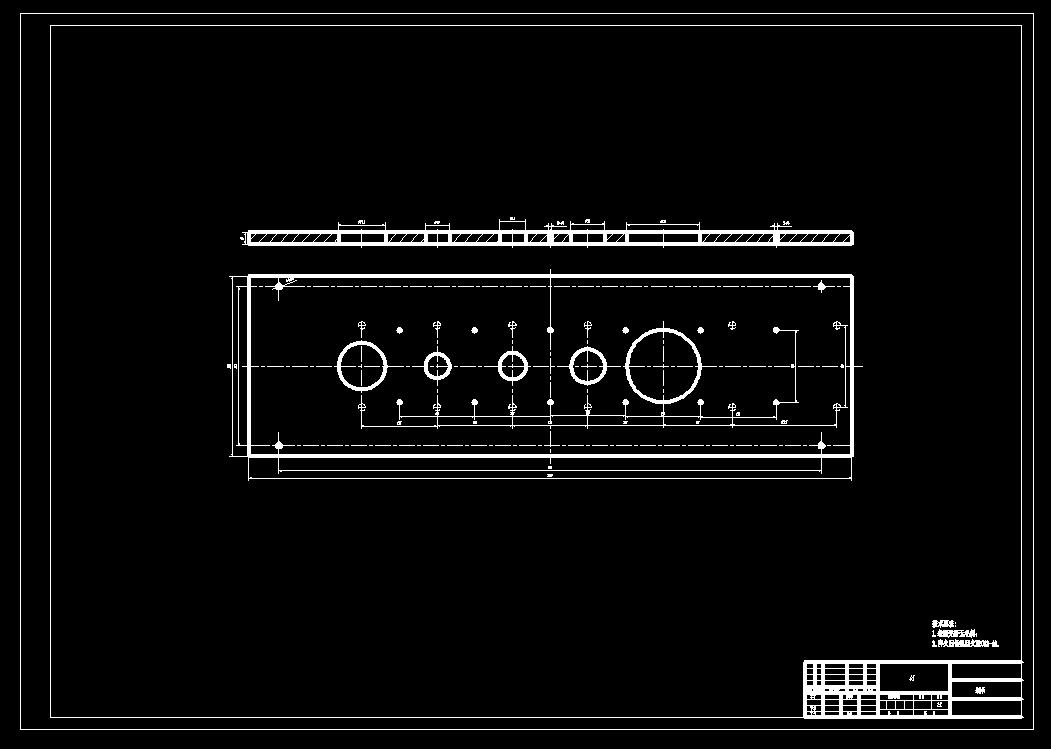

| 36 | 凸模固定板.jpg | 51.33K |

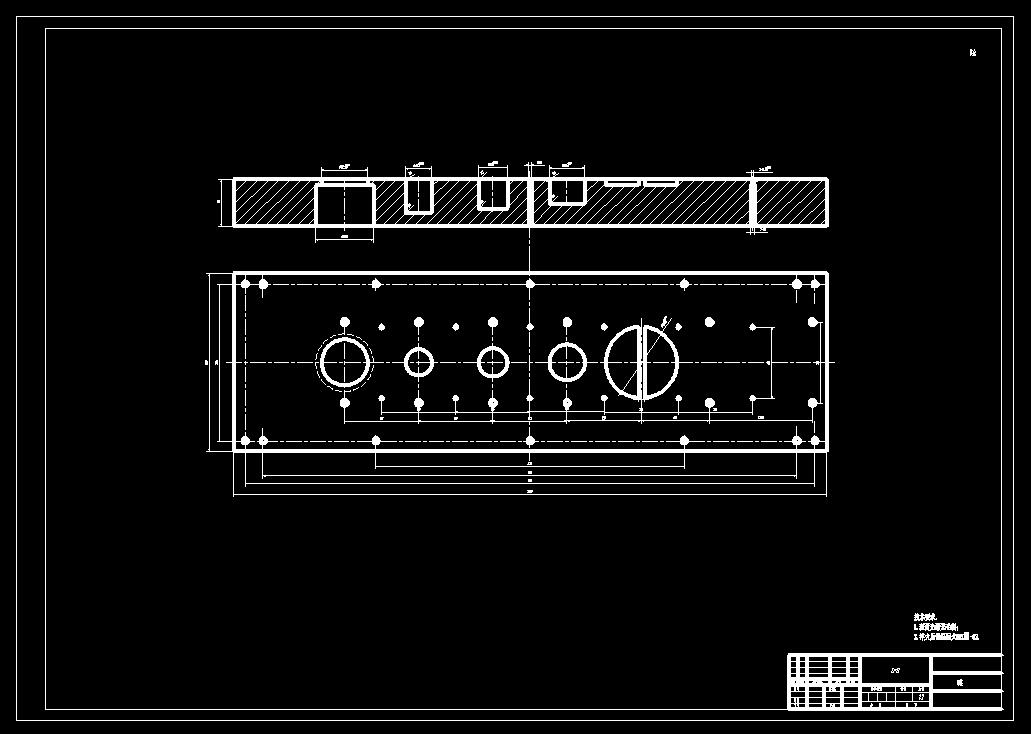

| 37 | 凹模.jpg | 57.49K |

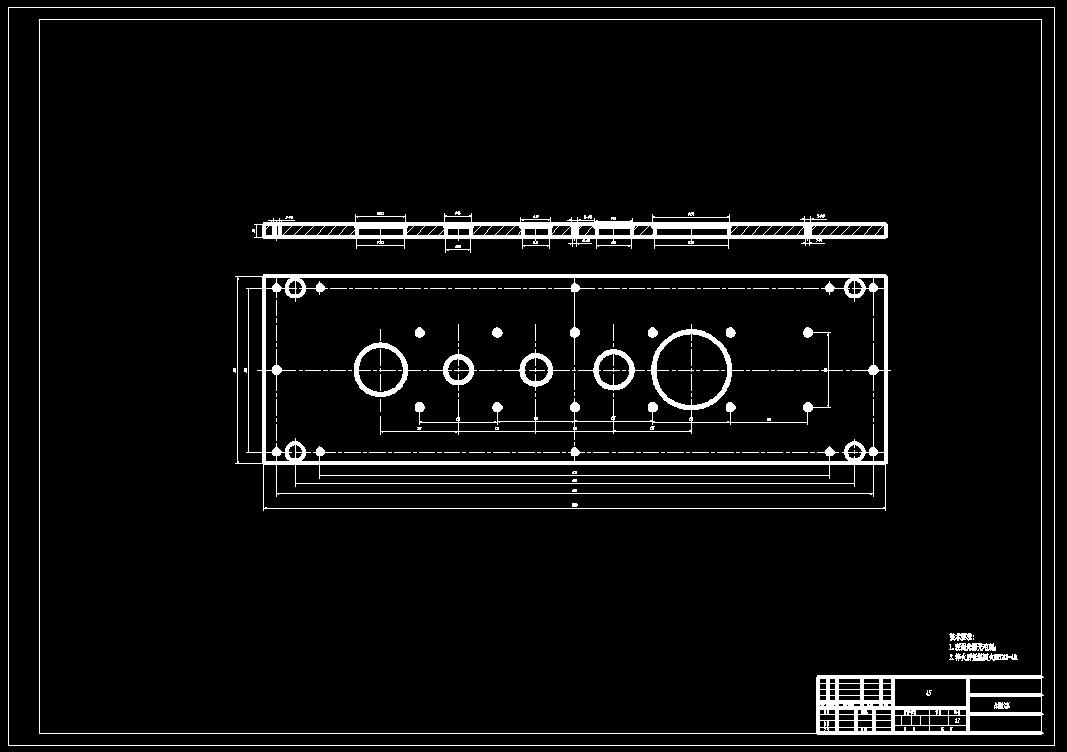

| 38 | 卸料板.jpg | 44.29K |
| 39 | 工件三维.jpg | 16.58K |

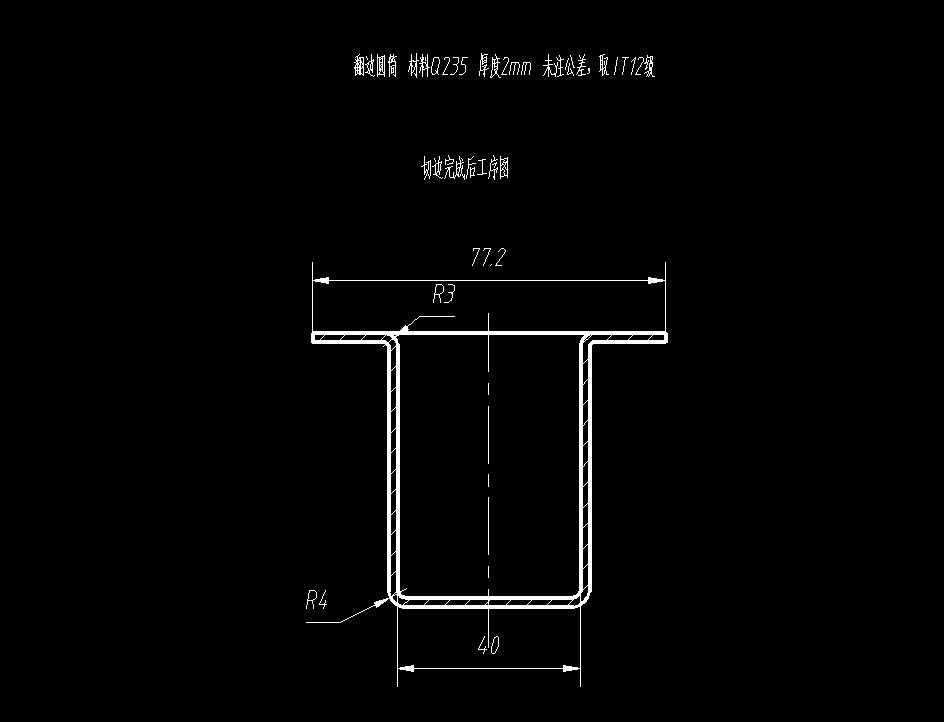

| 40 | 工件图.jpg | 19.90K |

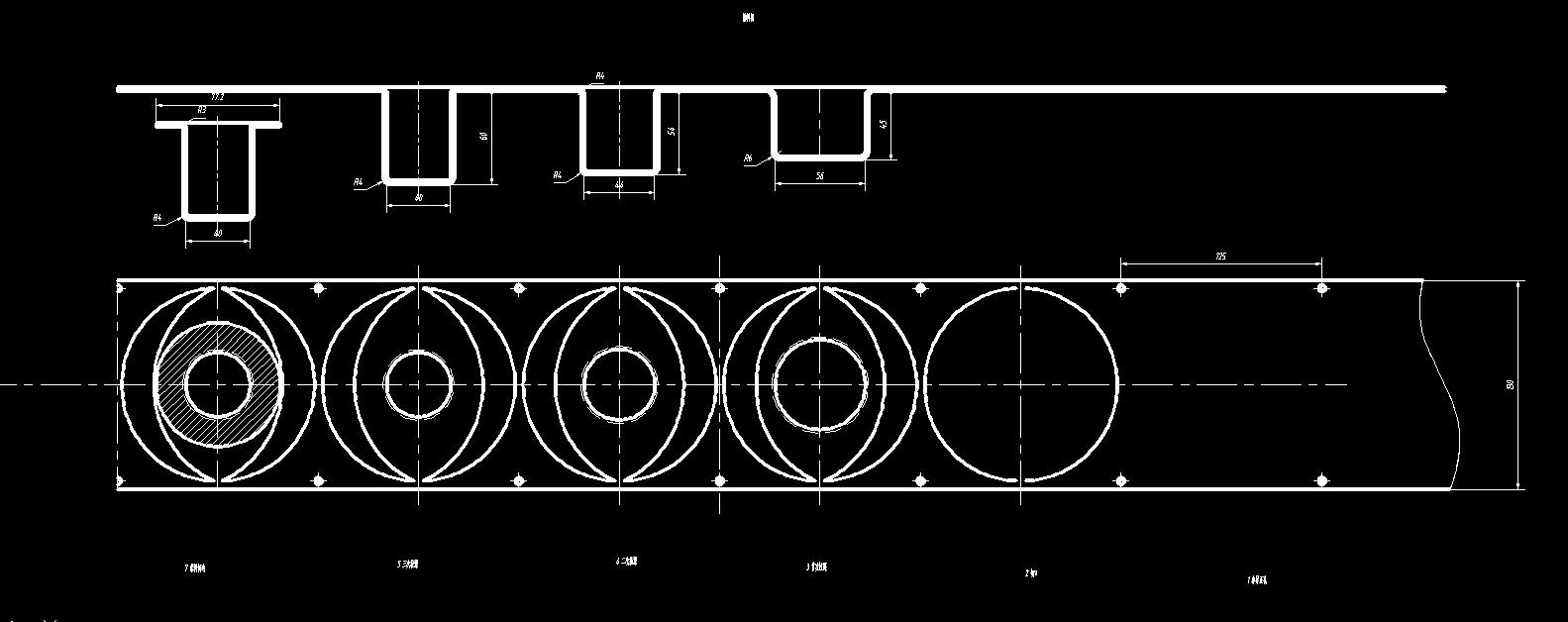

| 41 | 排样图.jpg | 72.97K |

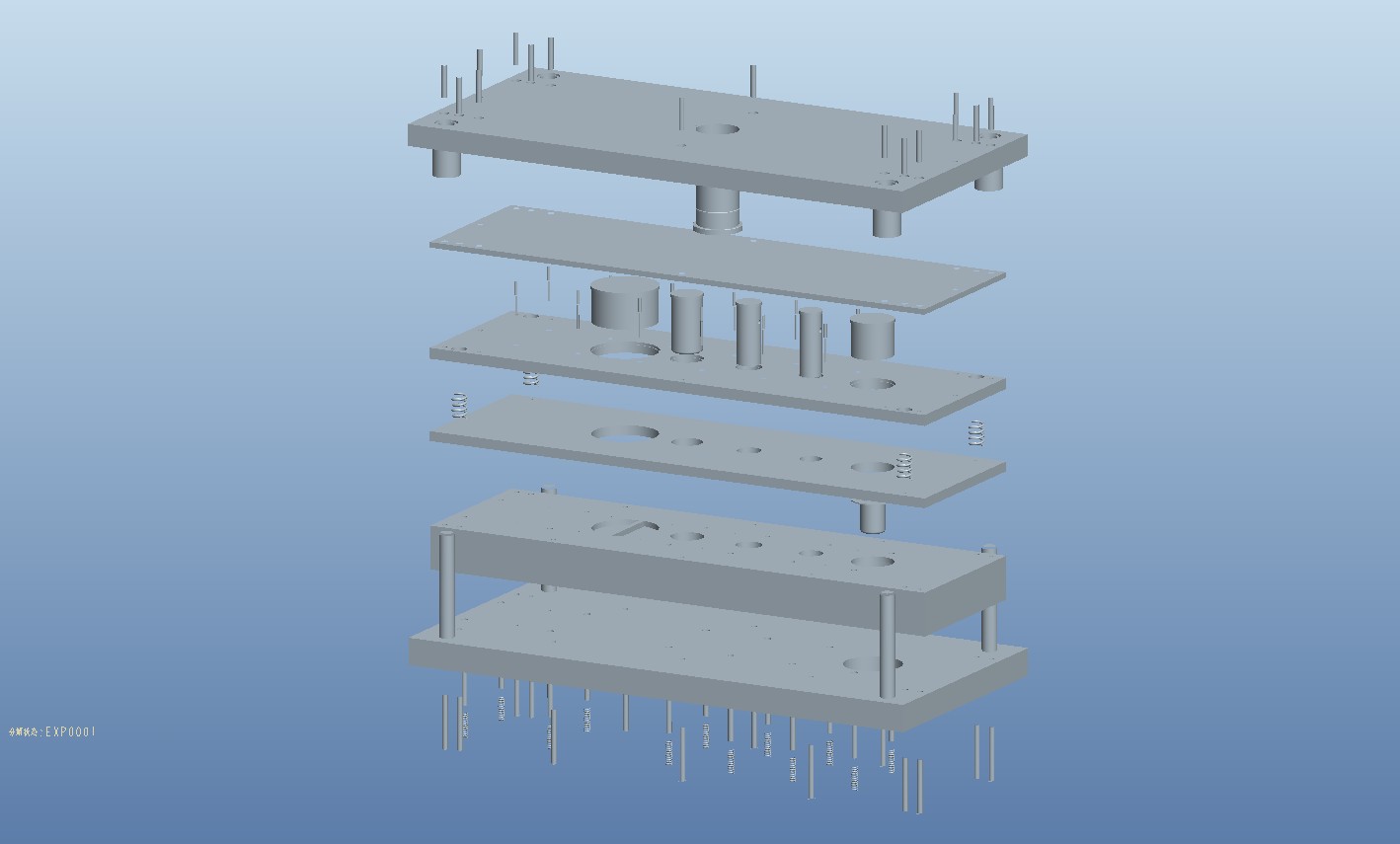

| 42 | 爆炸图.JPG | 72.67K |
此图纸下载需要120金币
立即下载
发布者
机械师
创作: 1284
粉丝: 58
加入时间：2022-12-31
模型信息
图纸格式：dwg,stp,prt,asm
文件大小：5.31M
所需金币：120
上传时间：2023-09-27 22:29:35
是否可编辑：可修改，包括参数
版本：PROE 5.0
标签
圆筒
级进模
模具
冲压
端盖
图纸简介
翻边圆筒级进模（CAD图+Proe三维） 材料Q235 厚度2mm 未注公差，取 IT12级
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
