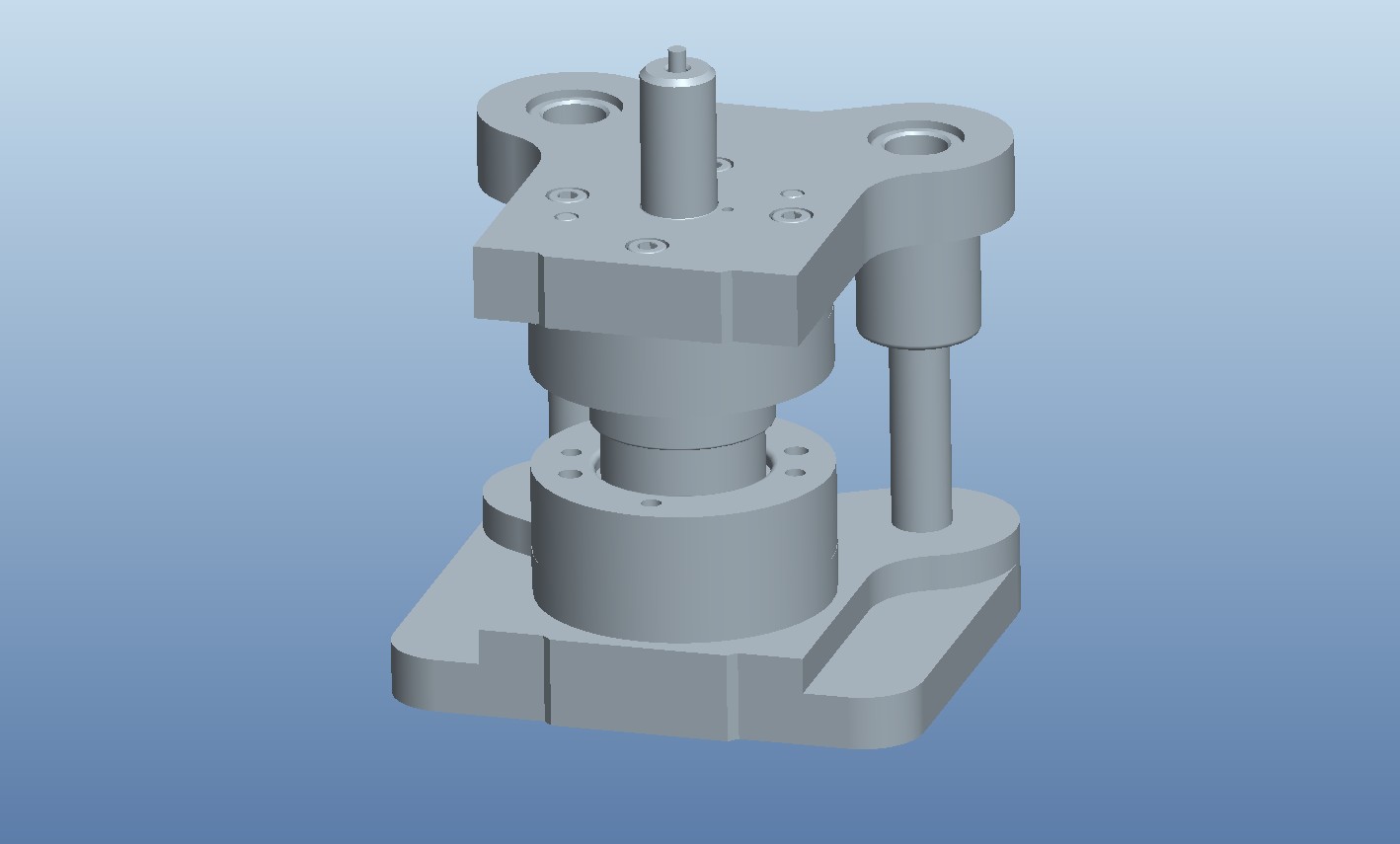

翻边圆筒翻边模（CAD图+Proe三维）（ID:732087）

设备部件 / 模具类 / 翻边圆筒翻边模（CAD图+Proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1695825411927.rar	2.84M
2	2翻边模.dwg	246.11K
3	hy37-b_asm.stp	549.24K
4	11_s_gudingban.prt.1	131.39K
5	12_s_mozuo.prt.1	229.49K
6	13_tuiban.prt.1	73.67K
7	13_tuiban.prt.2	72.95K
8	14_mobin.prt.1	146.15K
9	15_dagan.prt.1	72.65K
10	17_dianban.prt.1	92.64K
11	1_x_mozuo.prt.1	258.44K
12	20_dingweizhou.prt.1	101.28K
13	2_daozu.prt.1	88.41K
14	4_dinggan.prt.1	65.59K
15	5_x_gudingban.prt.1	138.99K
16	6_dingkuai.prt.1	79.45K
17	7_aomo.prt.1	133.76K
18	8x50.prt.1	82.60K
19	8_fb_tumo.prt.1	157.07K
20	9_daotao.prt.1	229.90K
21	gb-t70_1-2000_m8x50.prt.1	146.15K
22	gongjian2.prt.1	184.17K
23	hy37-b-sm.asm.1	95.59K
24	hy37-b-xm.asm.1	103.32K
25	hy37-b.asm.1	61.29K
26	hy37-b.asm.2	66.37K
27	hy37-b.asm.3	71.89K

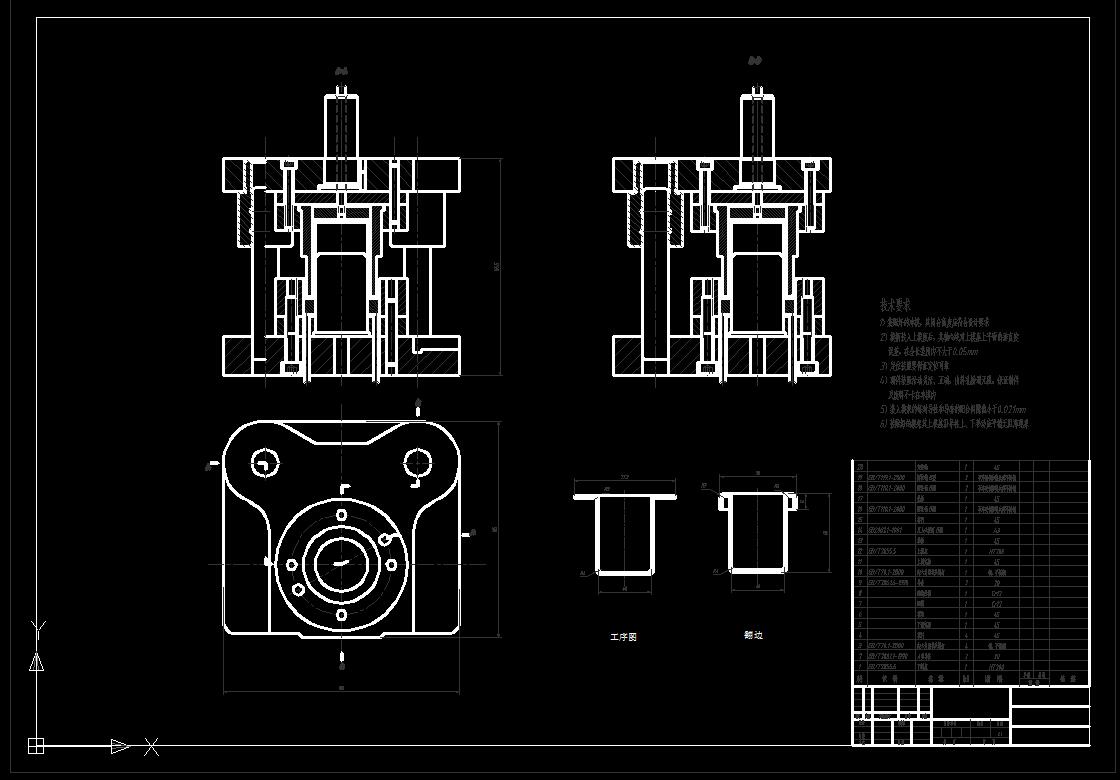

28	CAD装配图.jpg	80.04K
29	三维装配图.JPG	60.11K

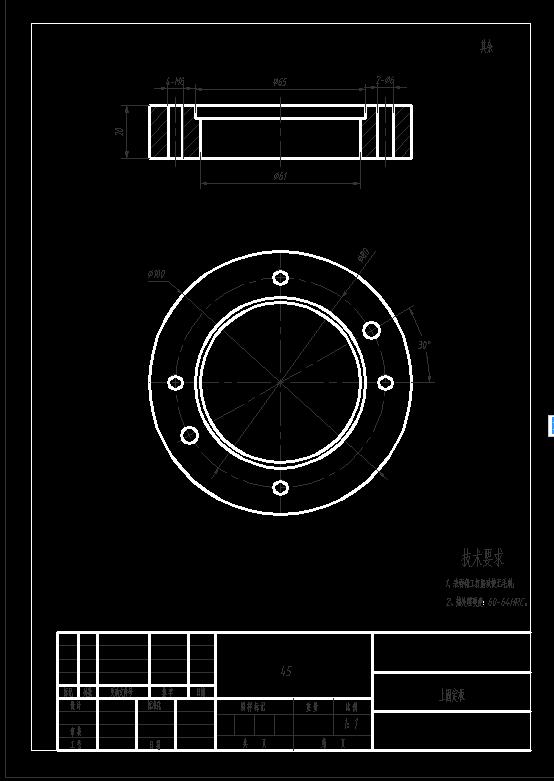

30	上固定板.jpg	35.76K
31	凹模.jpg	33.33K

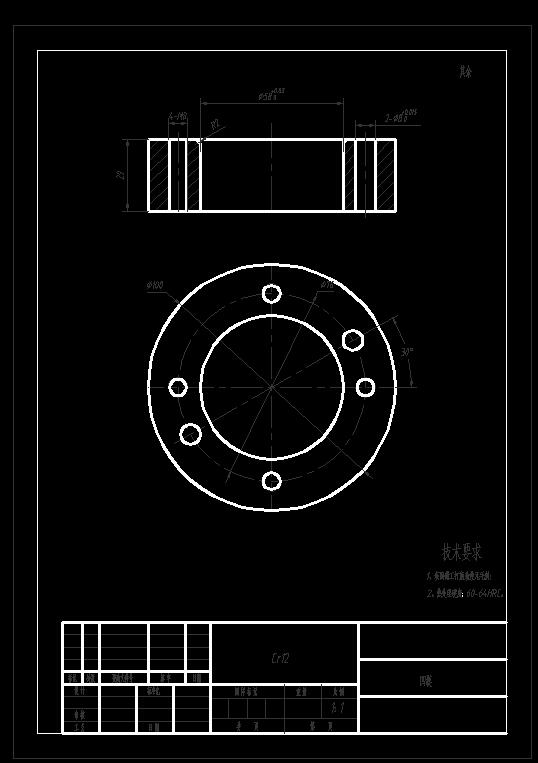

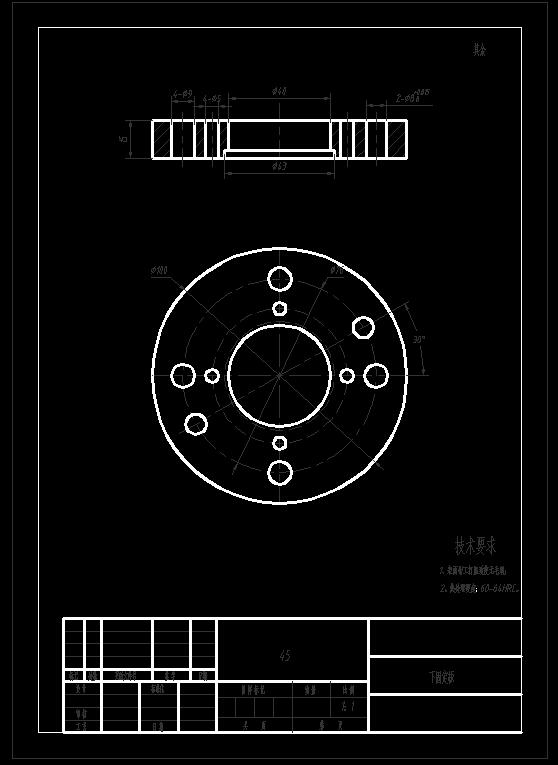

32	固定板.jpg	35.47K
33	工件三维.jpg	16.30K

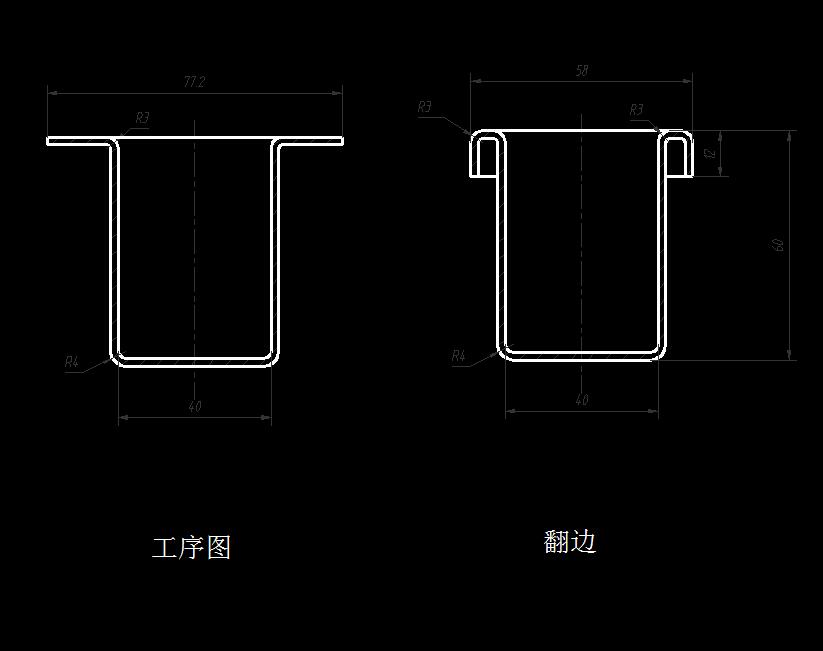

34	工件图.jpg	17.48K

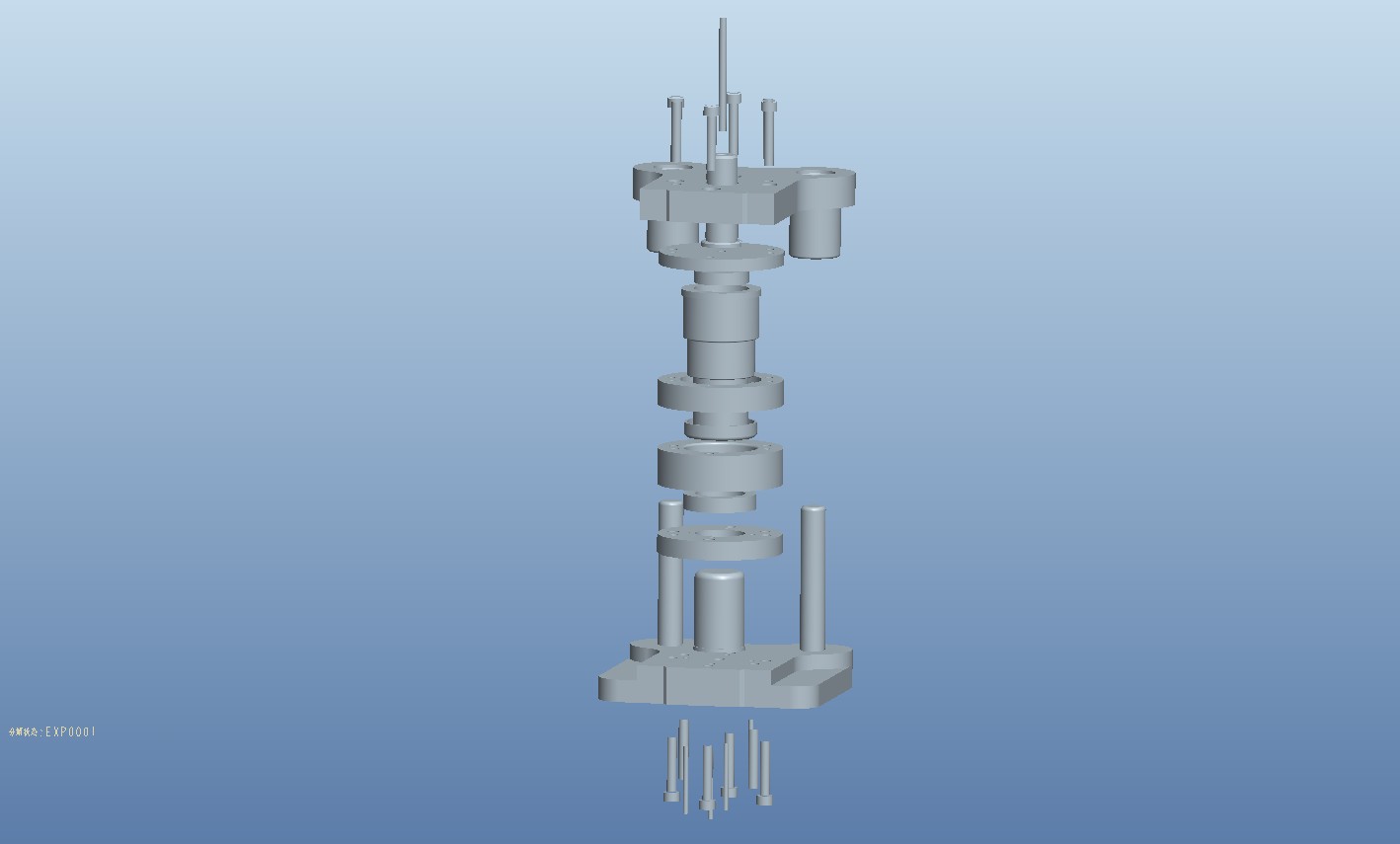

35	爆炸图.JPG	53.46K

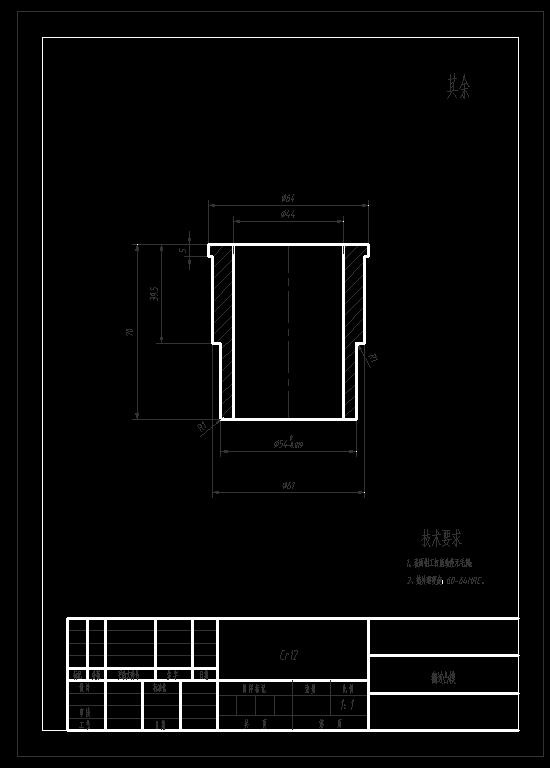

36	翻边凸凹模.jpg	23.94K

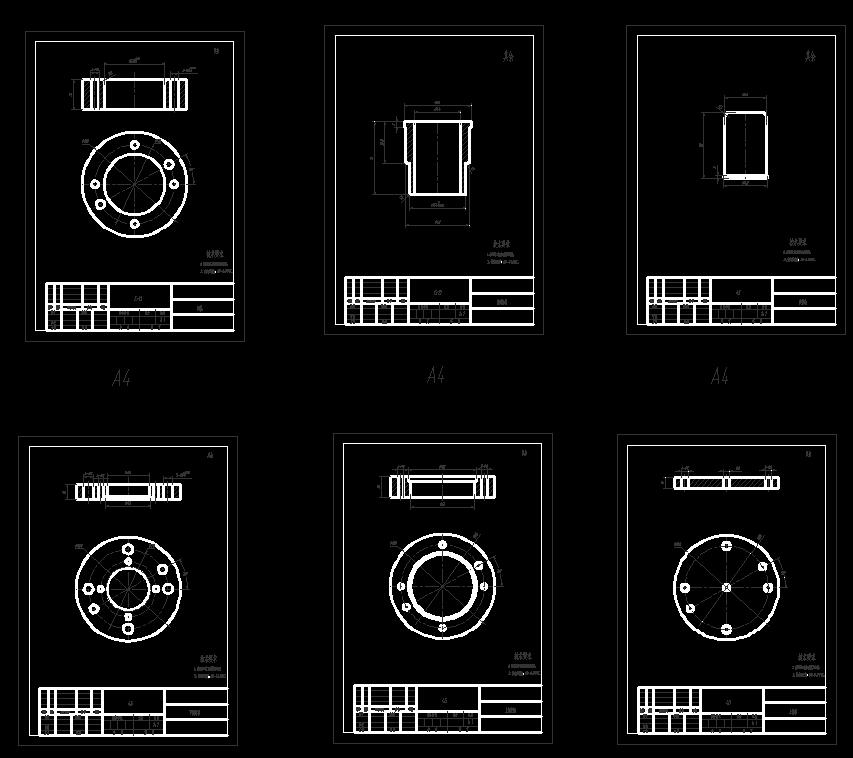

37	零件图.jpg	64.80K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1295

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt,asm

文件大小：2.91M

所需金币：80

上传时间：2023-09-27 22:36:55

是否可编辑：可修改，包括参数

版本：PROE 5.0

标签

圆筒

翻边模

模具

冲压

端盖

图纸简介

翻边圆筒翻边模（CAD图+Proe三维） 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
