十字架垫片复合模（CAD图+UG三维）（ID:734664）

设备部件 / 模具类 / 十字架垫片复合模（CAD图+UG三维）

©原创

129

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16962536743253.rar	2.25M
2	SN143--UG.dwg	330.66K
3	SN143.stp	892.12K
4	10_aomo.prt	313.50K
5	11_daotao.prt	180.50K
6	12_S_gudingban.prt	166.00K
7	13_S_dianban.prt	149.00K
8	14_S_mozuo.prt	494.00K
9	16_CK_tumo.prt	132.00K
10	19_dagan.prt	177.00K
11	1_X_mozuo.prt	423.50K
12	20_mobin.prt	219.50K
13	21_dinggan.prt	141.00K
14	23_tuijianqi.prt	218.50K
15	25_dangliaoxiao.prt	143.00K
16	2_daozu.prt	142.00K
17	3_xeiliao_LD.prt	183.00K
18	4_X_dianban.prt	154.00K
19	5_X_gudingban.prt	250.50K
20	6_tuaomo.prt	236.00K
21	7_xiangjiao.prt	133.00K
22	8_xieliaoban.prt	234.00K
23	GB-T119.1-200010x70.prt	212.50K
24	GB-T70.1-2000M10x25.prt	296.50K
25	GB-T70.1-2000M10x65.prt	306.00K
26	GB-T70.1-2000M10x70.prt	296.50K
27	gongjian.prt	158.00K
28	SN143-SM.prt	223.00K
29	SN143-XM.prt	213.50K
30	SN143.prt	208.00K

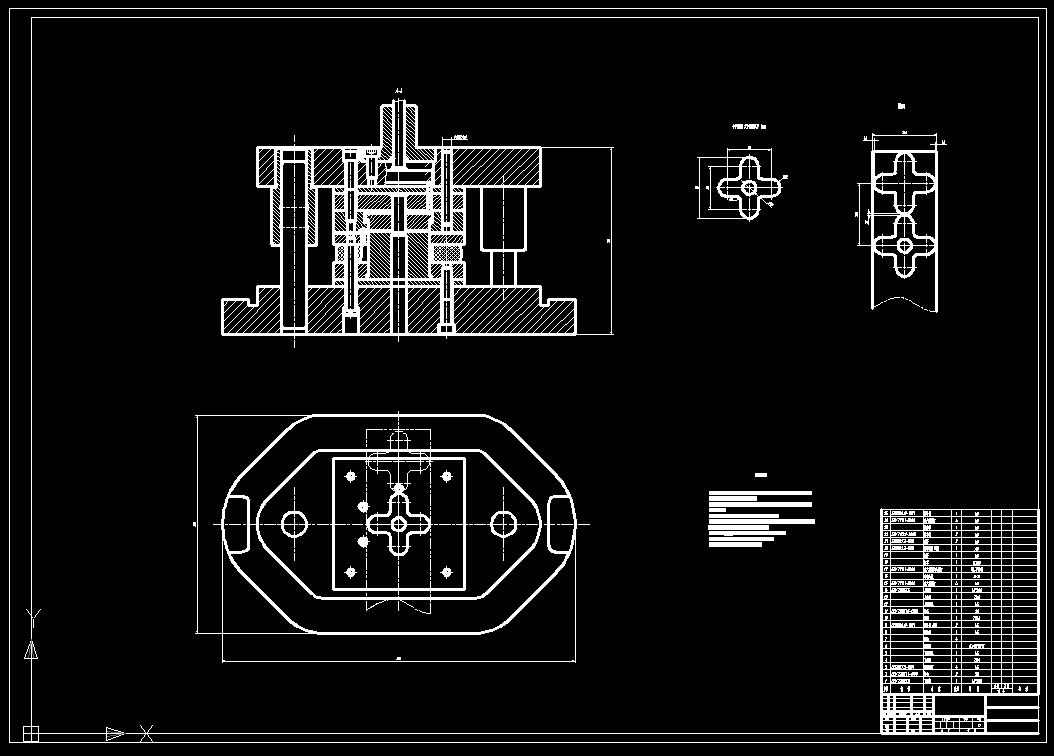

31	CAD装配图.jpg	83.66K

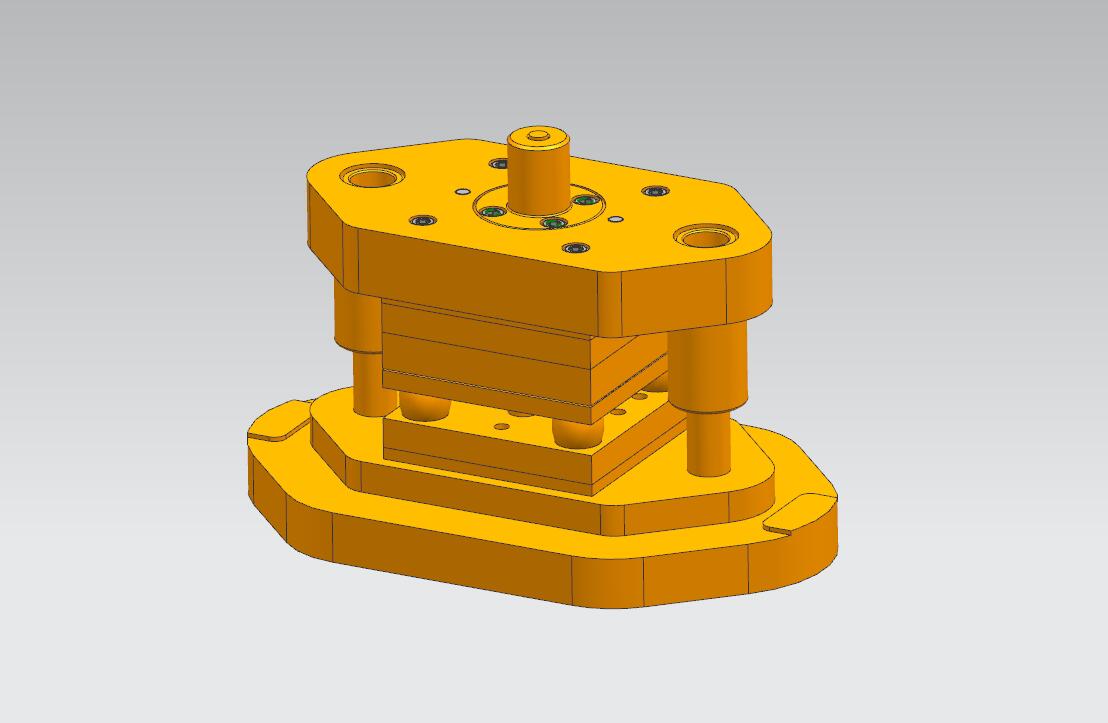

32	三维装配图.jpg	38.59K

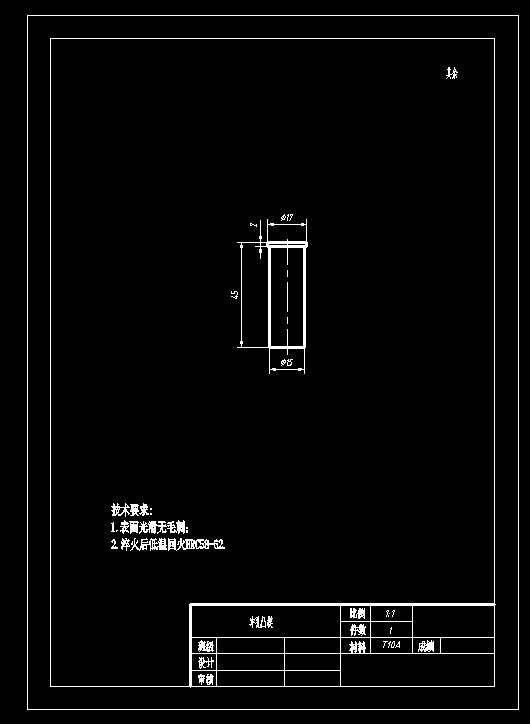

33	冲孔凸模.jpg	18.35K

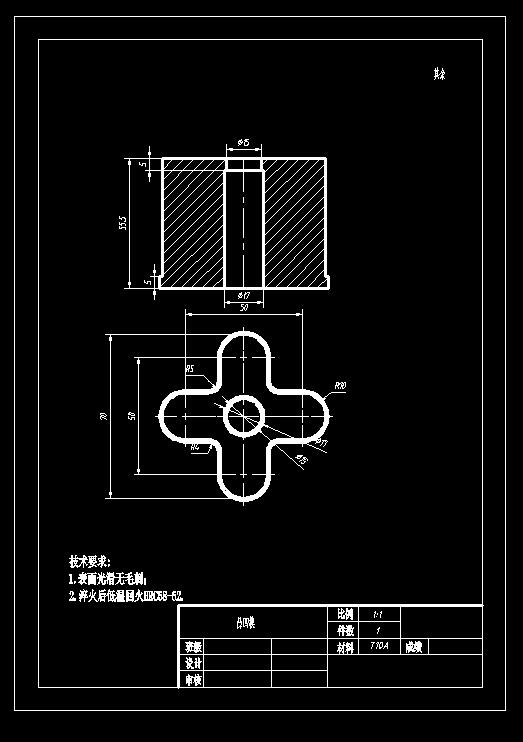

34	凸凹模.jpg	35.61K

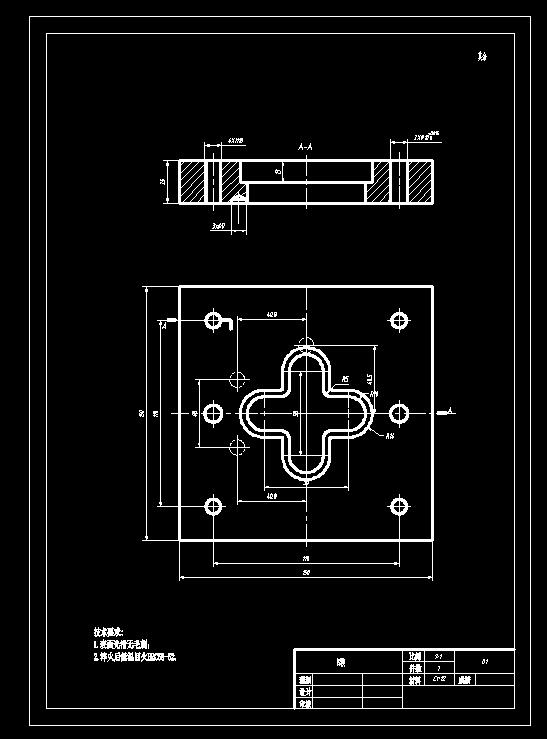

35	凹模.jpg	34.29K

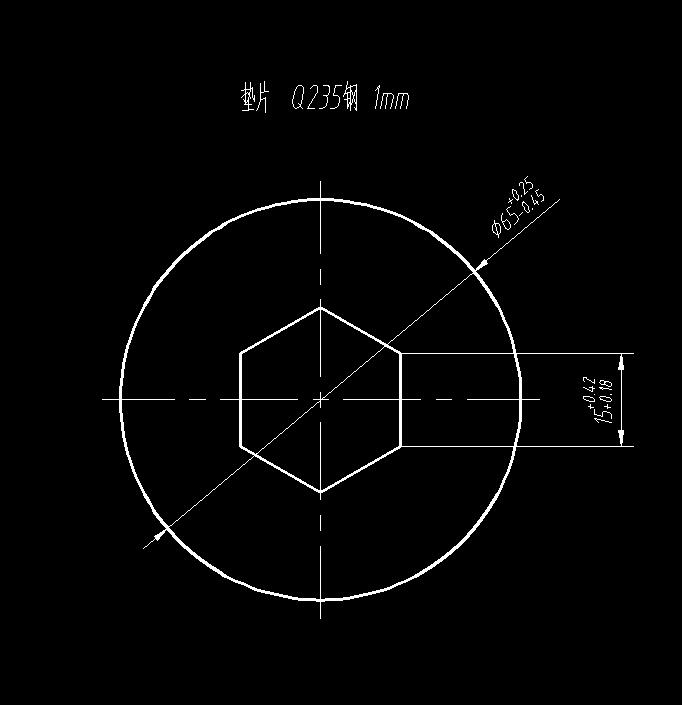

36	垫片.jpg	23.21K

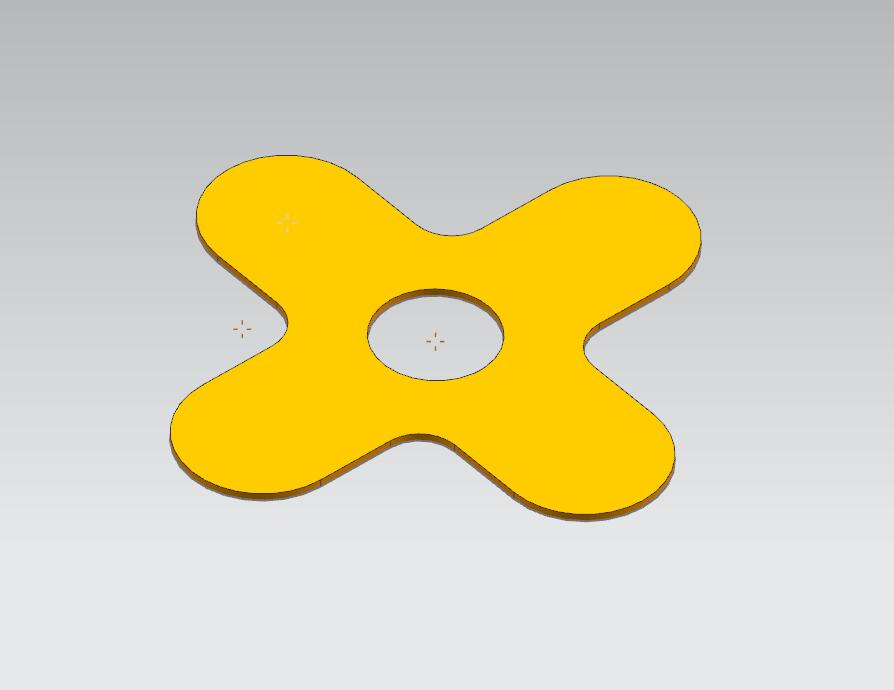

37	工件三维.jpg	17.84K

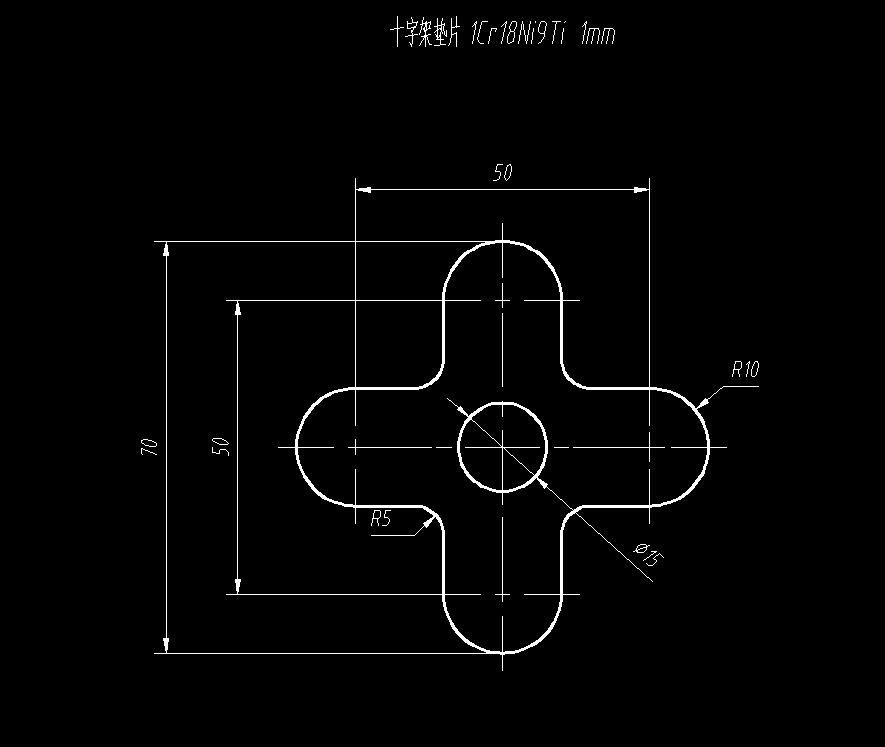

38	工件图.jpg	25.64K

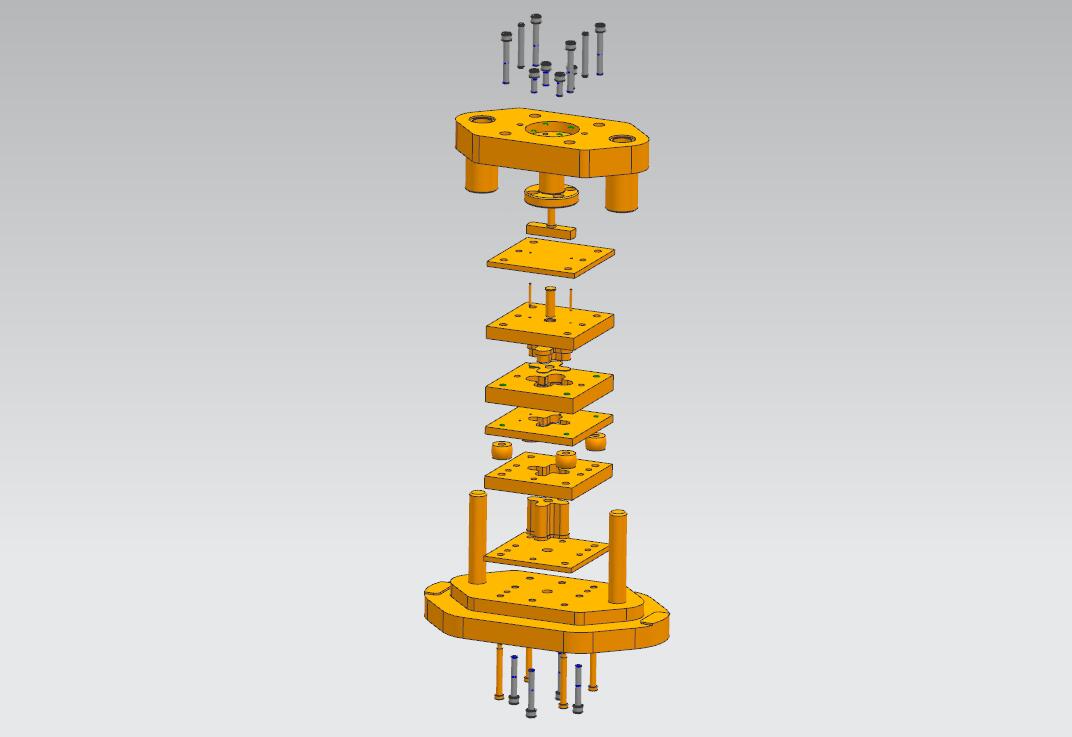

39	爆炸图.jpg	33.07K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1294

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：dwg,stp,prt

文件大小：2.31M

所需金币：80

上传时间：2023-10-02 21:34:35

是否可编辑：可修改，包括参数

版本：STEP

标签

垫片

复合模

十字架

模具

冲压

图纸简介

十字架垫片复合模（CAD图+UG三维）材料：1Cr18Ni9Ti 1mm 1.零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切削、油污、着色剂和灰尘等; 2.装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查; 3.装配过程中零件不允许磕、碰、划伤和锈蚀; 4.螺钉、螺杆和螺母紧固时，严禁打击或使用不合适的旋具和扳手。紧固后螺钉槽、螺母和螺钉、螺栓头部不得损坏; 5.采用J23-35型号的压力机，模具闭合高度为205mm. 6.压力机工作台尺寸为260*300，厚度为50; 7.凸模与卸料板的间隙
