垫片冲孔落料模（CAD图+UG三维）（ID:734667）

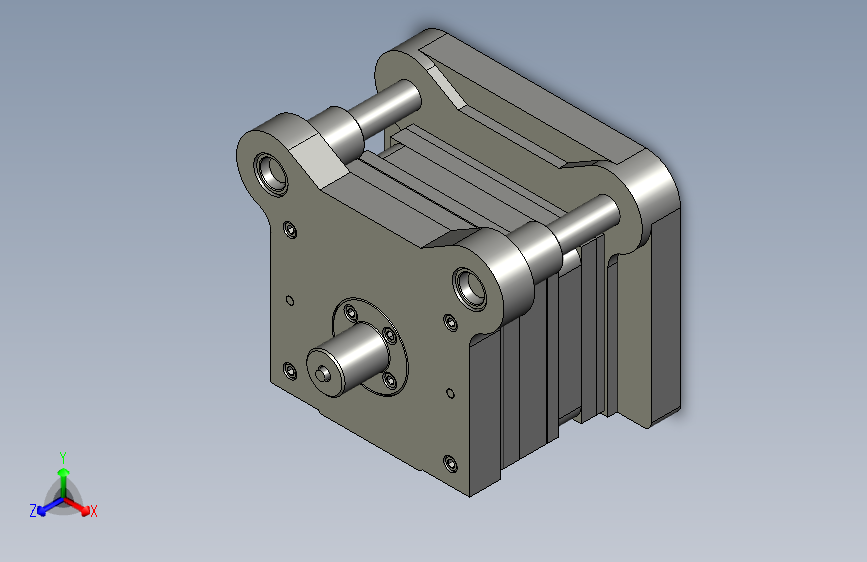

0.png)

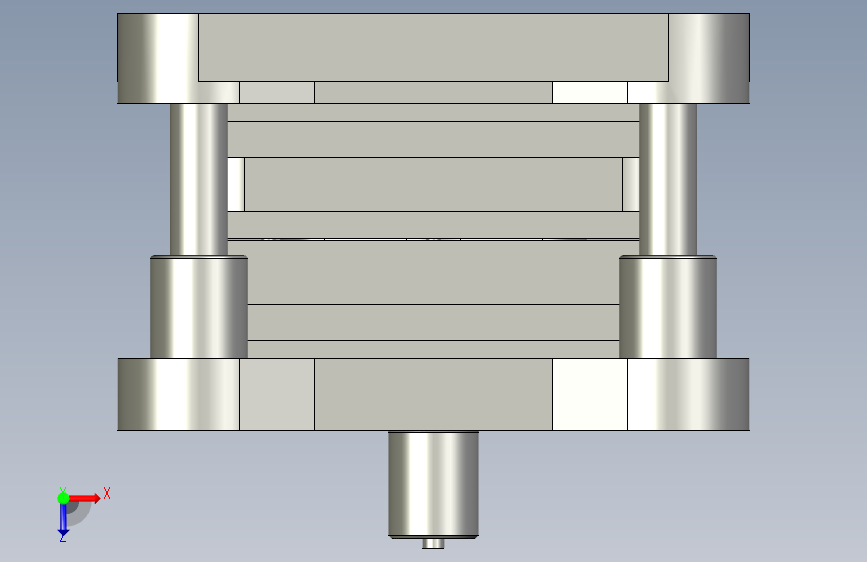

1.png)

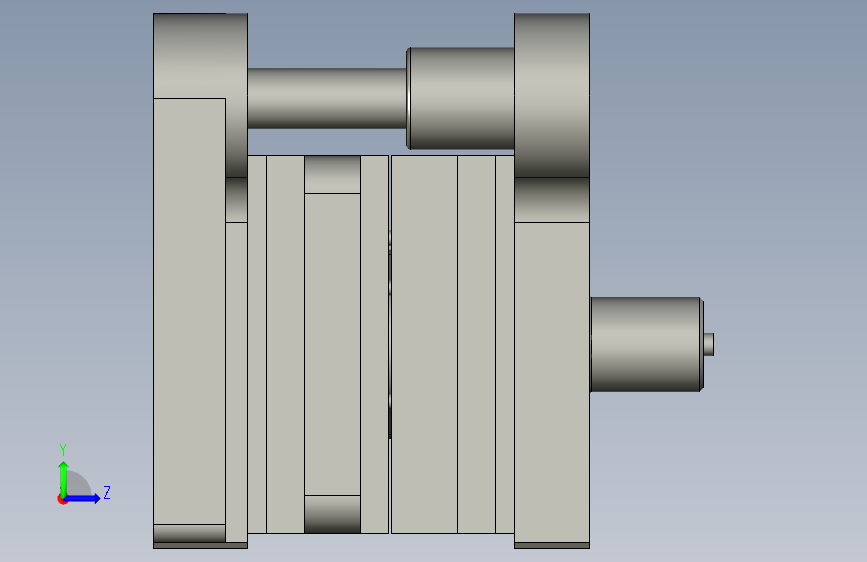

2.png)

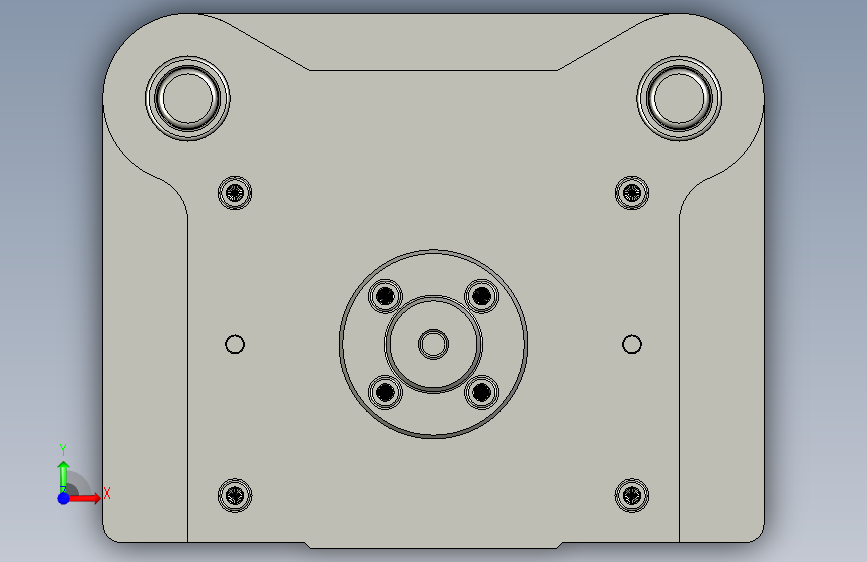

3.png)

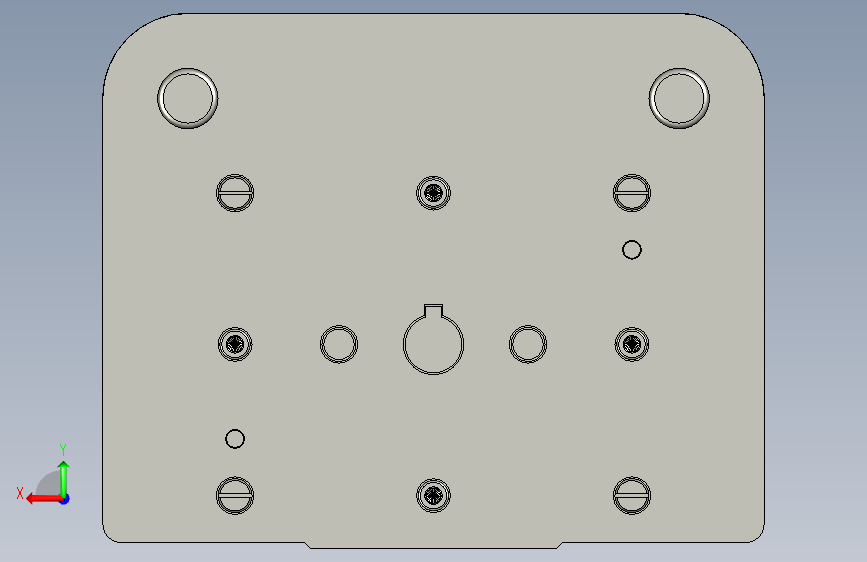

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16962540382145.rar | 2.30M |
| 2 | SN147--图纸.dwg | 228.38K |
| 3 | SN147.stp | 868.93K |
| 4 | 10_aomo.prt | 287.00K |
| 5 | 12_tumo_GDB.prt | 238.00K |
| 6 | 13_S_dianban.prt | 162.00K |
| 7 | 14_daotao.prt | 173.00K |
| 8 | 15_S_mozuo.prt | 408.00K |
| 9 | 16_tuijianqi.prt | 229.00K |
| 10 | 17_CK_tumo.prt | 137.00K |
| 11 | 19_dagan.prt | 171.00K |
| 12 | 1_X_mozuo.prt | 528.00K |
| 13 | 20_mobin.prt | 211.50K |
| 14 | 21_dinggan.prt | 140.50K |
| 15 | 25_dangliaoxiao.prt | 144.00K |
| 16 | 2_daozu.prt | 142.50K |
| 17 | 3_xieliao_LD.prt | 183.00K |
| 18 | 4_X_dianban.prt | 164.50K |
| 19 | 5_X_gudingban.prt | 259.00K |
| 20 | 6_tuaomo.prt | 251.50K |
| 21 | 7_xiangjiao.prt | 176.50K |
| 22 | 8_xieliaoban.prt | 214.00K |
| 23 | GB-T119.1-200010x70.prt | 212.50K |
| 24 | GB-T70.1-2000M10x25.prt | 296.50K |
| 25 | GB-T70.1-2000M10x60.prt | 304.00K |
| 26 | GB-T70.1-2000M10x70.prt | 296.50K |
| 27 | gongjian.prt | 150.00K |
| 28 | SN147-SM.prt | 246.50K |
| 29 | SN147-XM.prt | 224.50K |
| 30 | SN147.prt | 215.00K |
| 31 | _model1.prt | 183.00K |

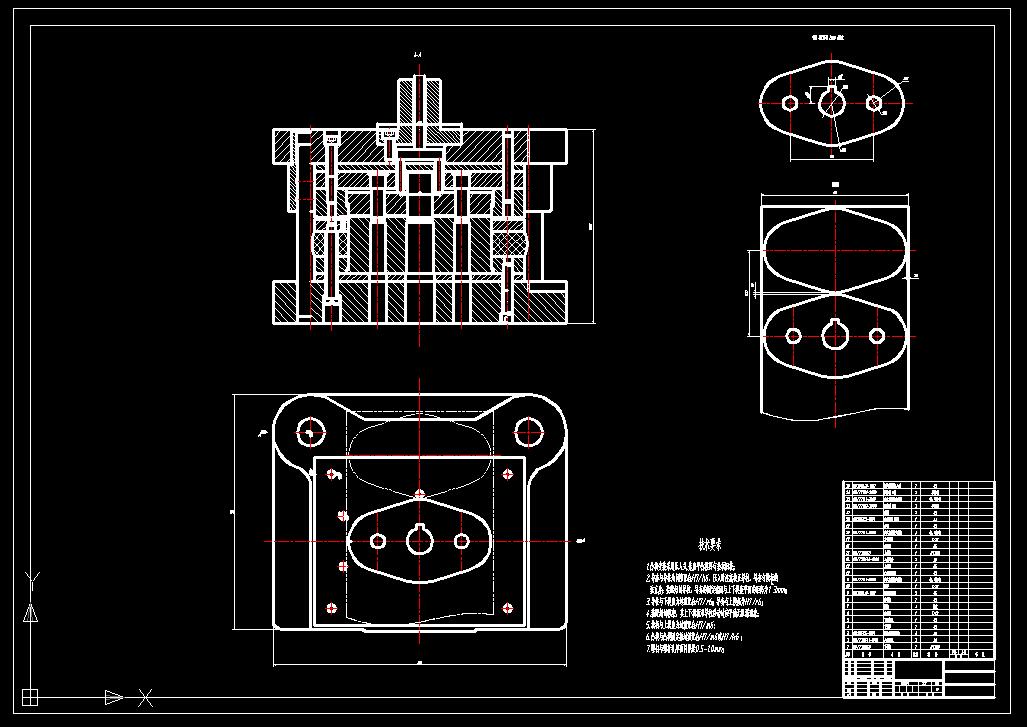

| 32 | CAD装配图.jpg | 95.02K |
| 33 | 三维装配图.jpg | 42.07K |

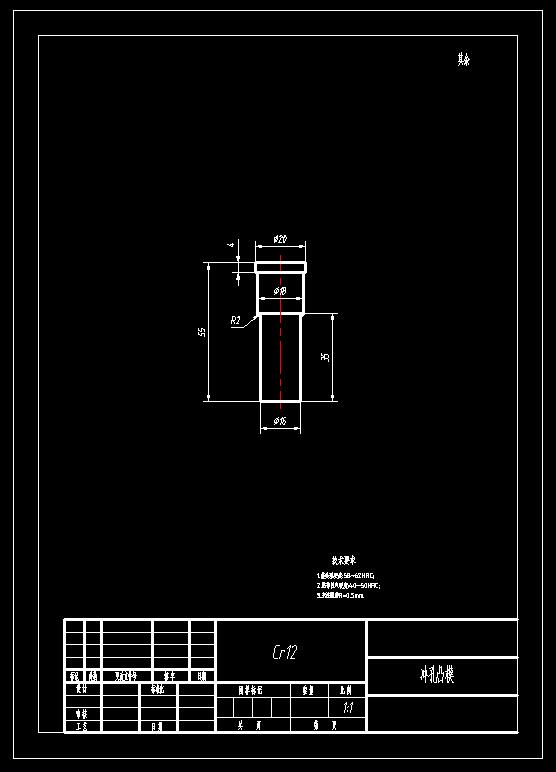

| 34 | 冲孔凸模.jpg | 24.31K |

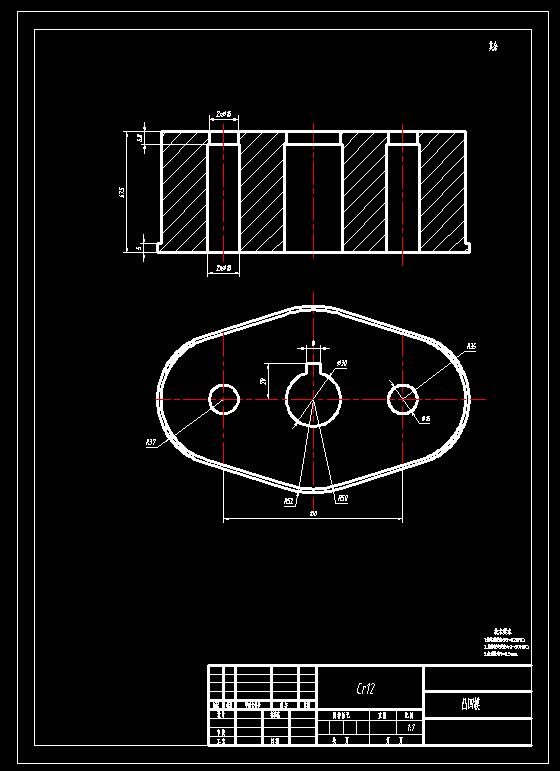

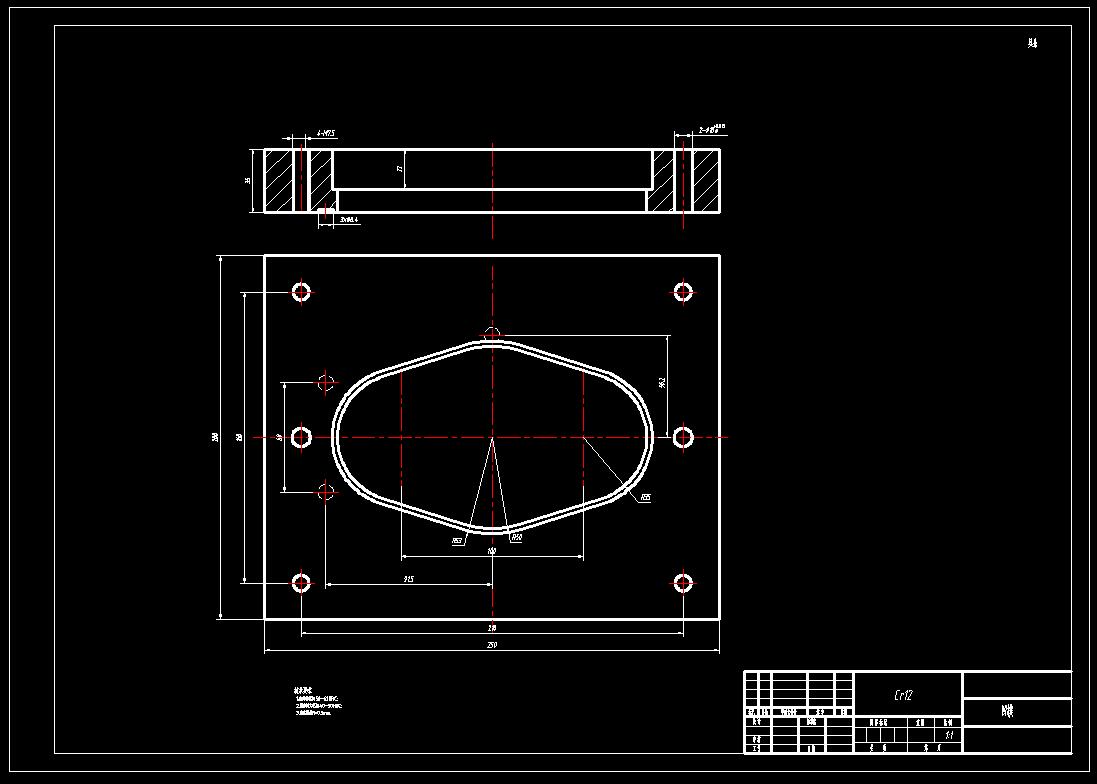

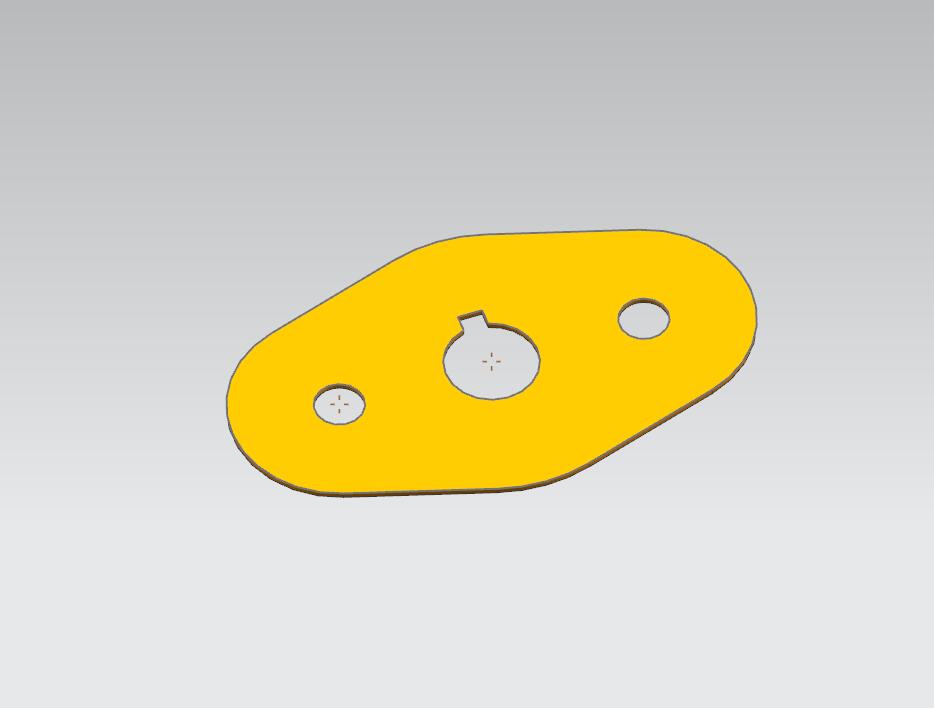

| 35 | 凸凹模.jpg | 45.43K |
| 36 | 凹模.jpg | 52.81K |
| 37 | 工件三维.jpg | 14.93K |
| 38 | 工件图.jpg | 35.59K |

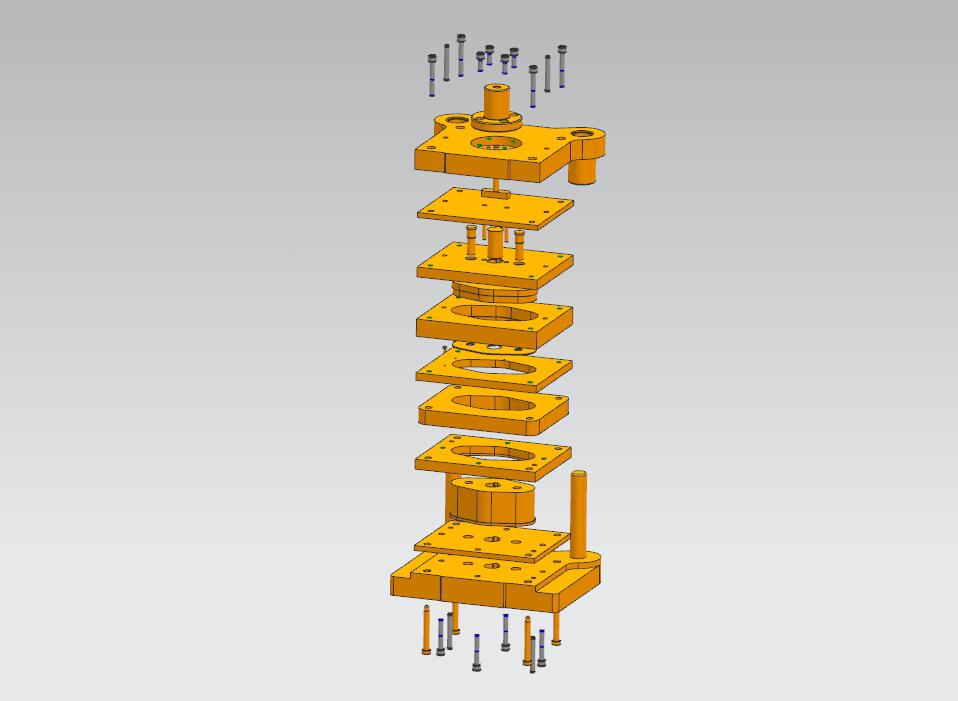

| 39 | 爆炸图.jpg | 32.96K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1293
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：dwg,stp,prt
文件大小：2.35M
所需金币：80
上传时间：2023-10-02 21:40:39
是否可编辑：可修改，包括参数
版本：STEP
标签
垫片
落料模
模具
冲压
图纸简介

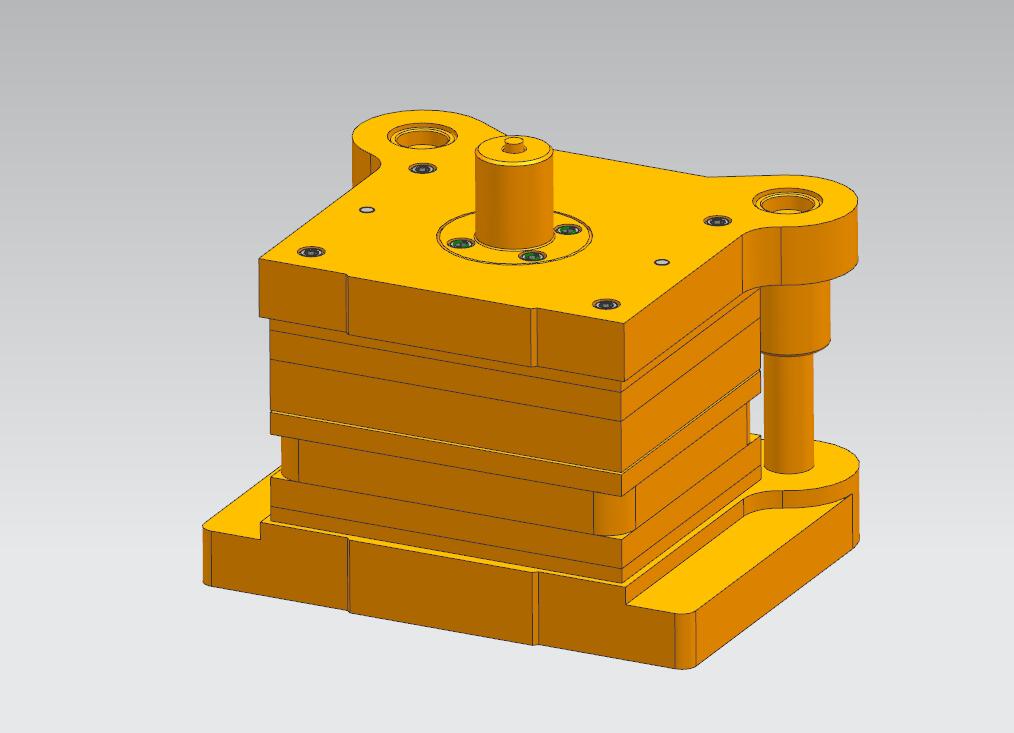

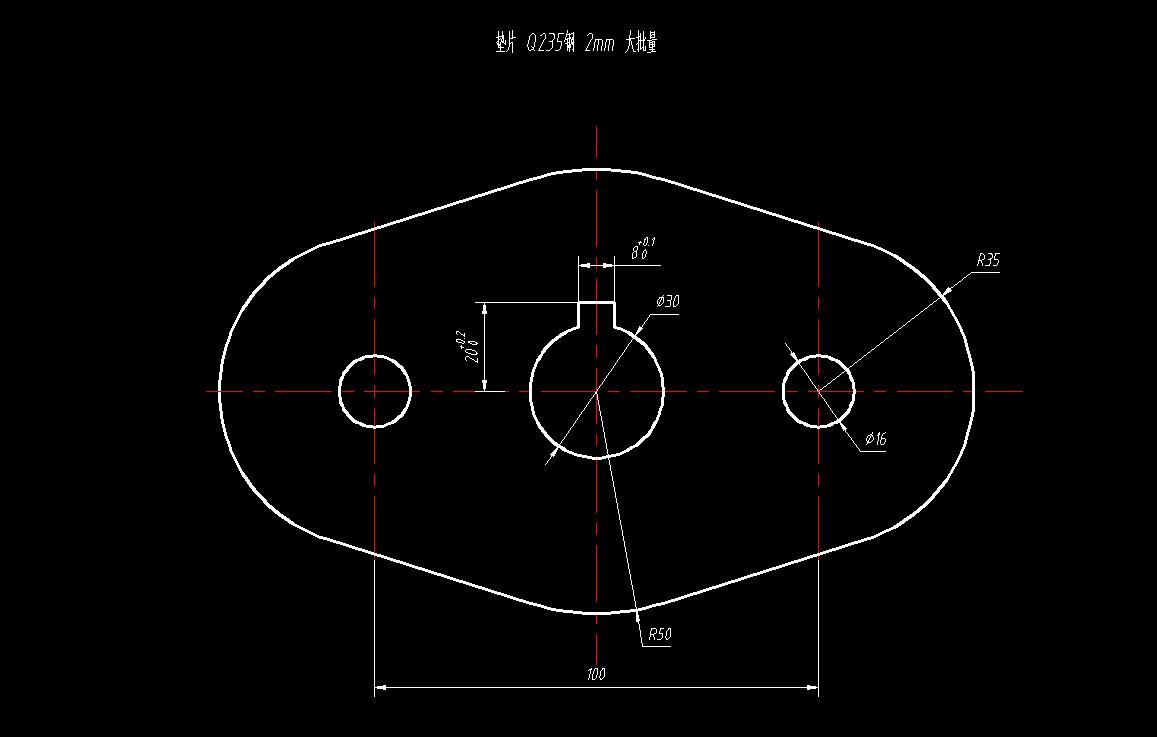

垫片冲孔落料模（CAD图+UG三维） 材料：Q235钢 2mm 大批量
4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；5.模柄与上模座为过渡配合H7/m6；6.凸模与凸模固定板过渡配合H7/m6或H7/k6 ；7.螺钉与螺杆孔单面间隙是0.5-1.0mm；
