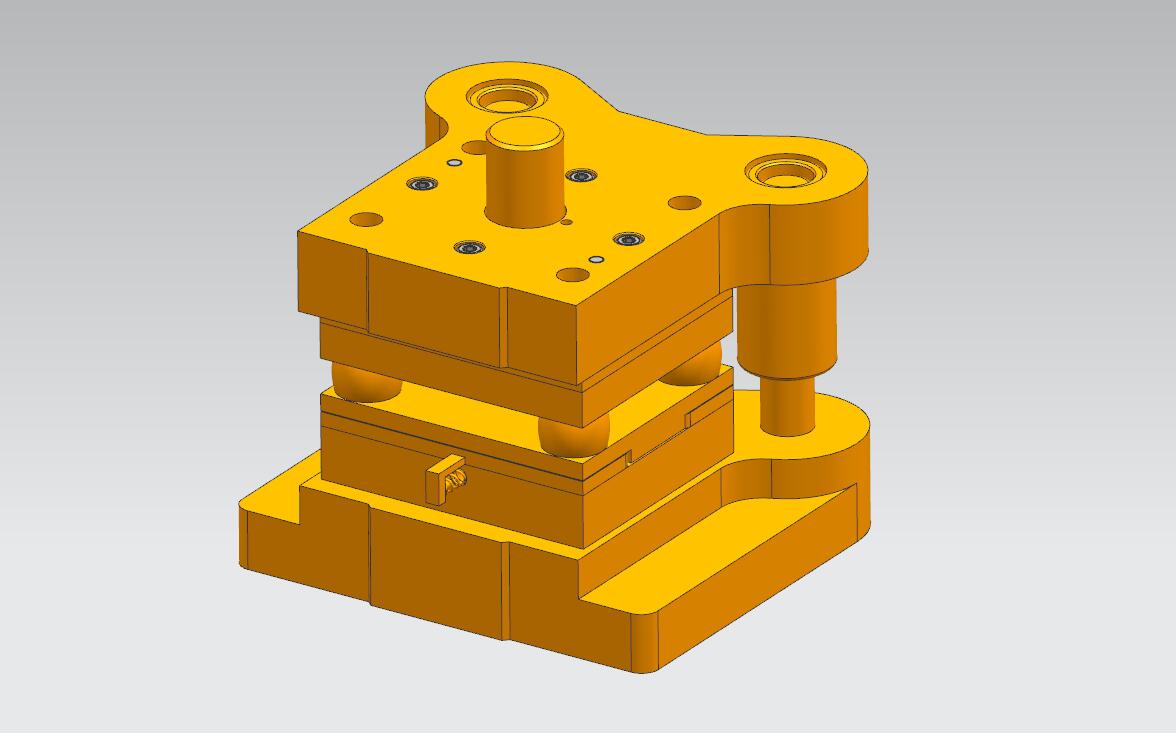

双孔垫片级进模（CAD图+UG三维）
（ID:734668）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | HY64--图纸汇总.dwg | 295.66K |
| 2 | HY64.stp | 830.65K |
| 3 | 1.log | 5.93K |
| 4 | 10_tumo_GDB.prt | 295.50K |
| 5 | 11_dianban.prt | 154.00K |
| 6 | 12_S_mozuo.prt | 309.00K |
| 7 | 13_daotao.prt | 179.00K |
| 8 | 15_mobin.prt | 177.50K |
| 9 | 17_CYK_tumo.prt | 140.00K |
| 10 | 18_LL_tumo.prt | 175.00K |
| 11 | 1_X_mozuo.prt | 688.00K |
| 12 | 22_dangliaoxiao.prt | 165.00K |
| 13 | 2_daozu.prt | 142.50K |
| 14 | 4_aomo.prt | 347.50K |
| 15 | 6_daoliaoban.prt | 286.00K |
| 16 | 7_xieliaoban.prt | 396.00K |
| 17 | 8_xiangjiao.prt | 137.00K |
| 18 | 9_xieliao_LD.prt | 185.50K |
| 19 | GB-T119.1-20008x70.prt | 210.50K |
| 20 | GB-T68-2000M8x16.prt | 267.00K |
| 21 | GB-T70.1-2000M8x60.prt | 306.00K |
| 22 | gongjian.prt | 134.00K |
| 23 | HY64-SM.prt | 216.00K |
| 24 | HY64-XM.prt | 411.50K |
| 25 | HY64.prt | 196.00K |
| 26 | tanhuang.prt | 327.00K |

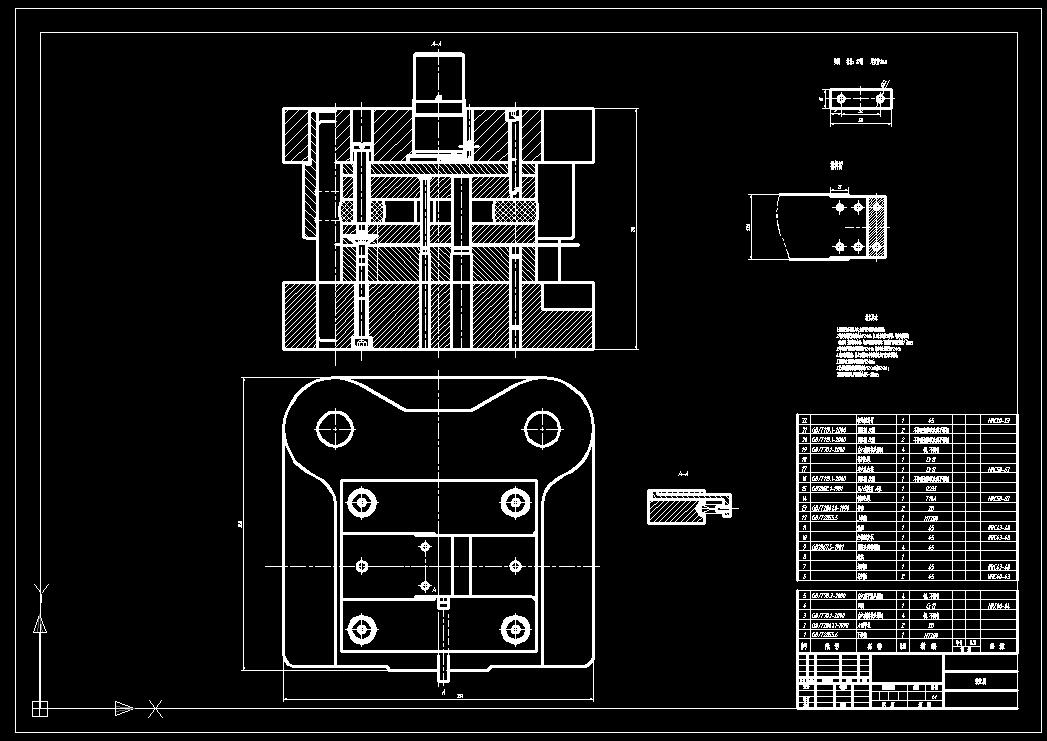

| 27 | CAD装配图.jpg | 98.49K |
| 28 | 三维装配图.jpg | 44.55K |

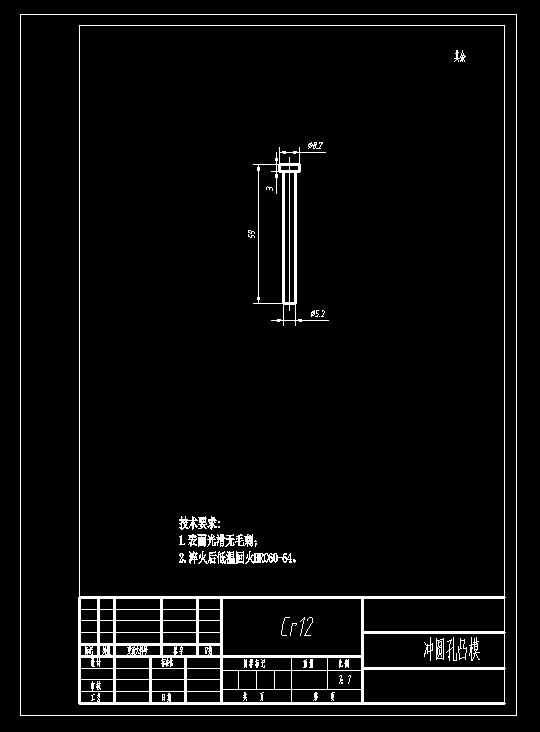

| 29 | 冲孔凸模.jpg | 23.87K |
| 30 | 工件三维.jpg | 14.76K |
| 31 | 工件图.jpg | 24.53K |

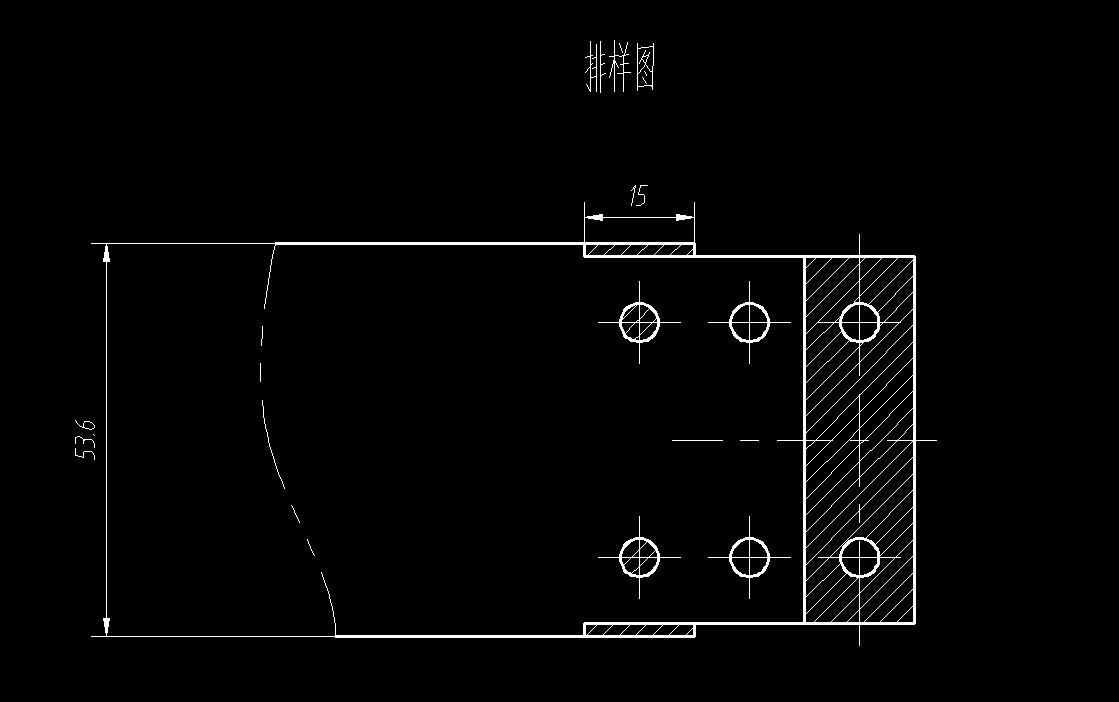

| 32 | 排样图.jpg | 38.29K |
| 33 | 爆炸图.jpg | 34.78K |
此图纸下载需要80金币
立即下载
发布者
模型信息
图纸ID：734668
图纸格式：dwg,stp,prt
文件大小：2.29M
所需金币：80
上传时间：2023-10-02 21:42:31
是否可编辑：可修改，包括参数
软件版本：UG 8.0
标签
垫片
级进模
双孔
模具
冲压
图纸简介

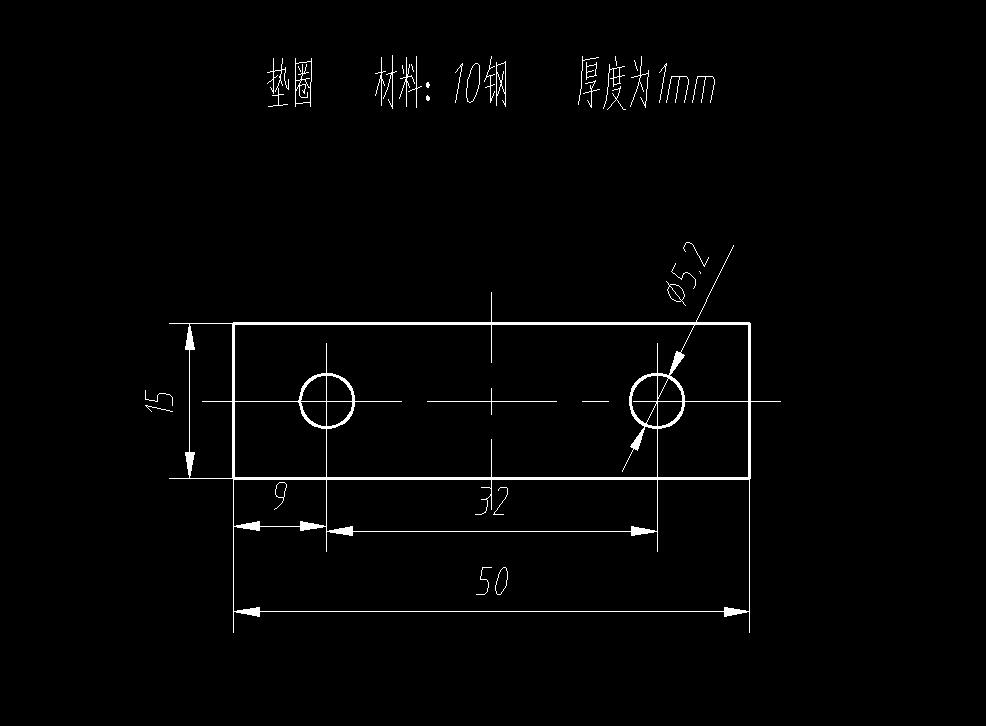

双孔垫片级进模（CAD图+UG三维） 材料：10钢 厚度为1mm
1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；
