弯臂钻孔夹具（CAD图+SW三维）（ID:734670）

机械设备 / 机加工设备 / 弯臂钻孔夹具（CAD图+SW三维）

©原创

112

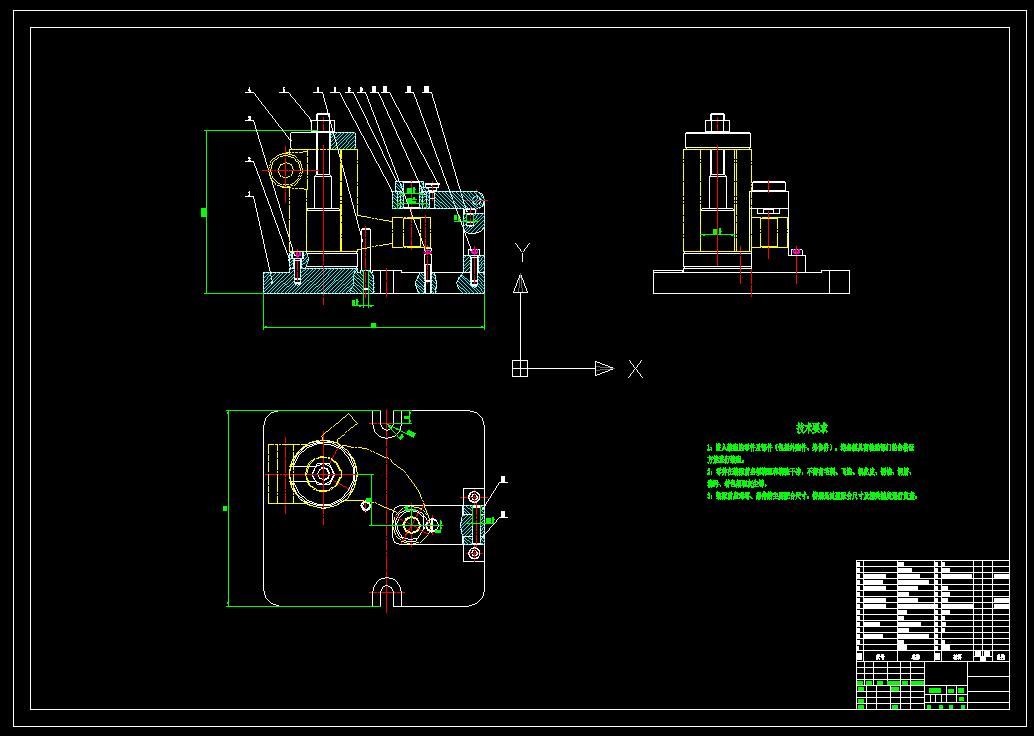

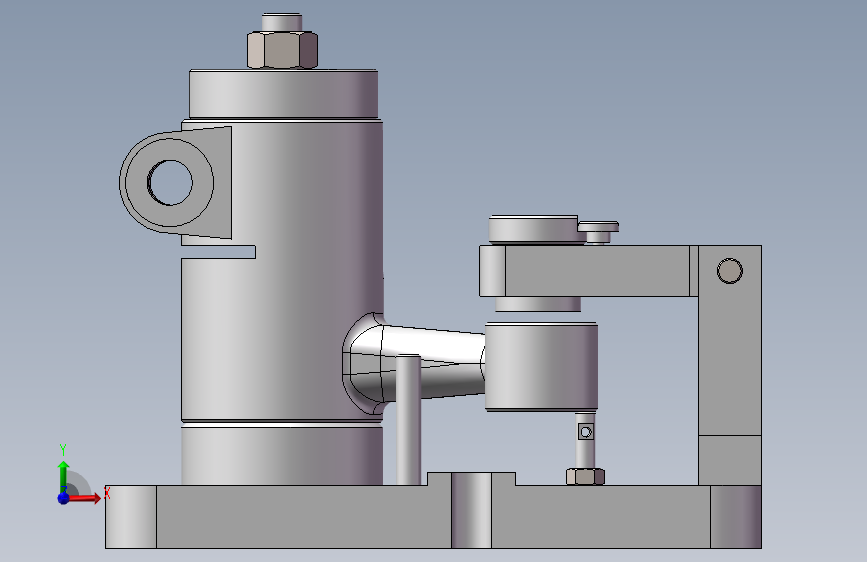

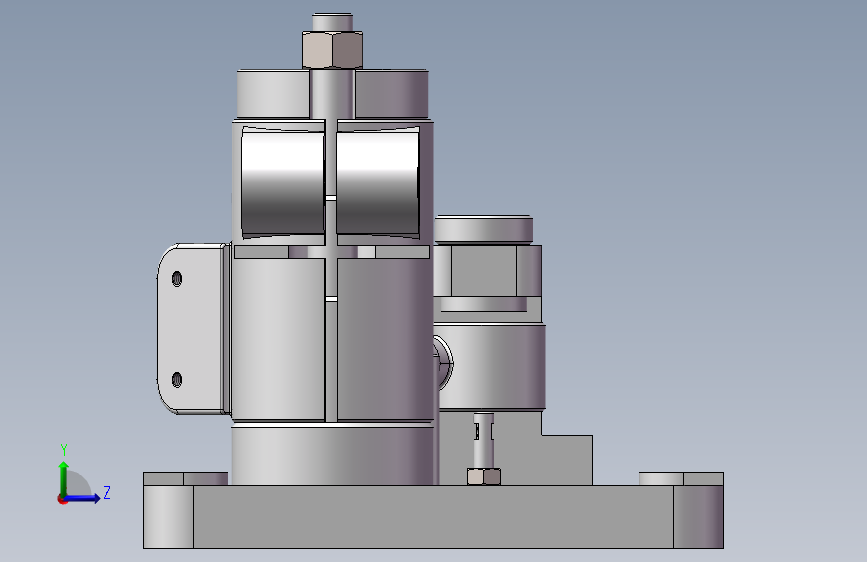

平面图

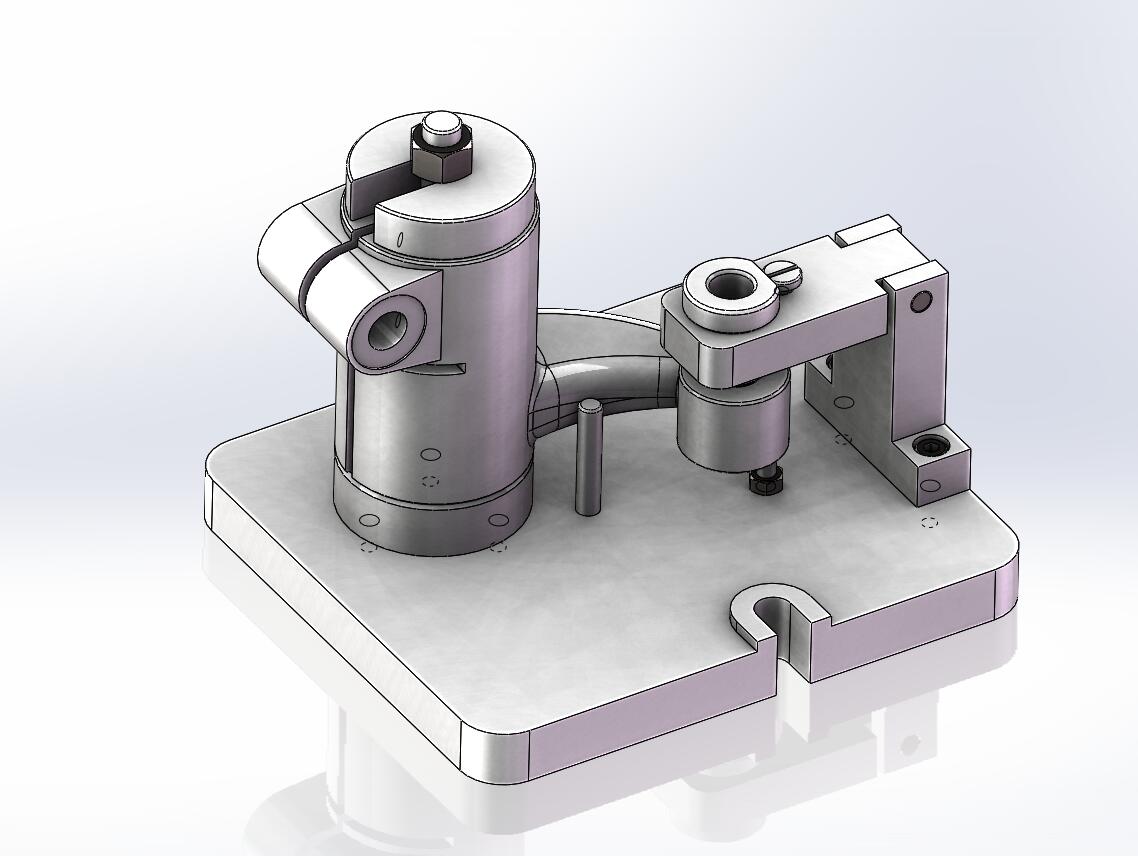

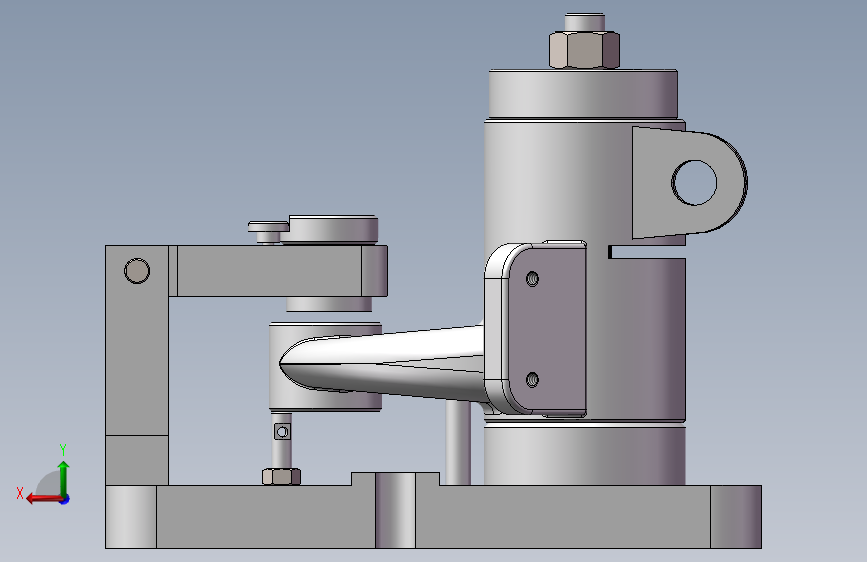

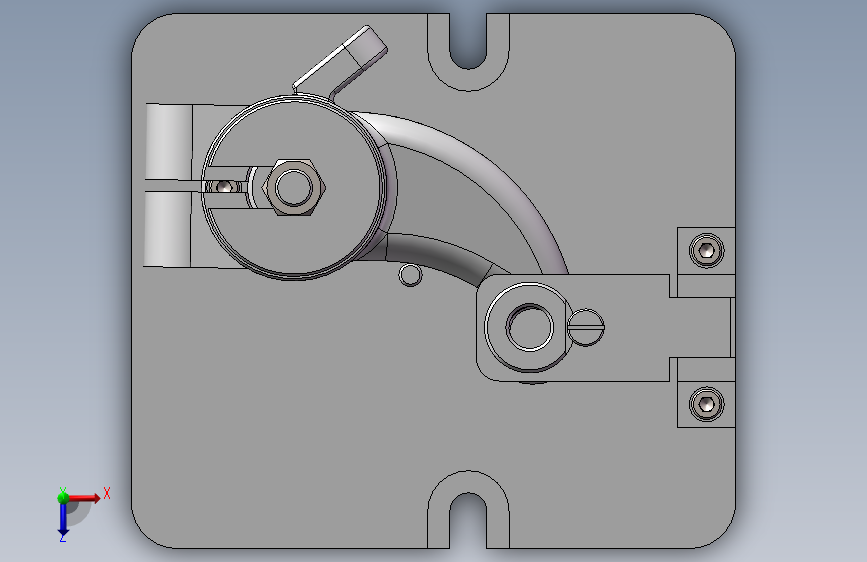

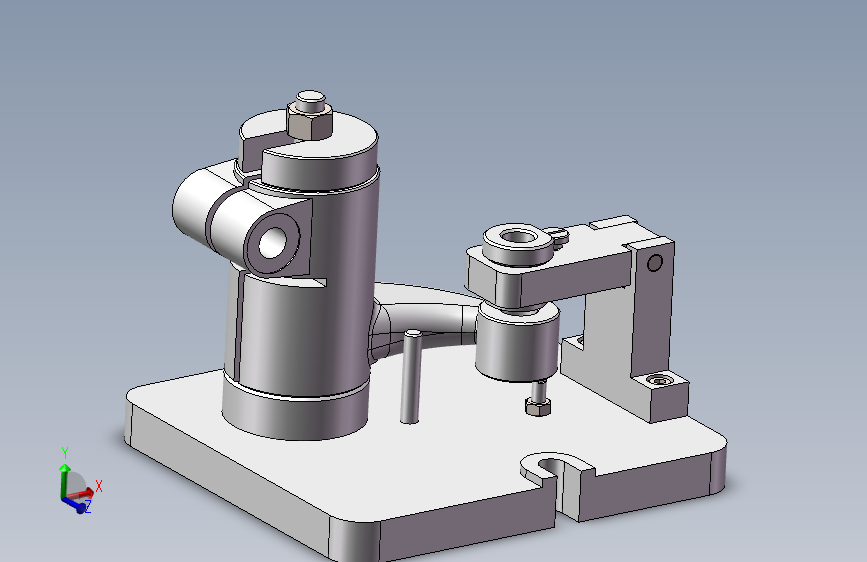

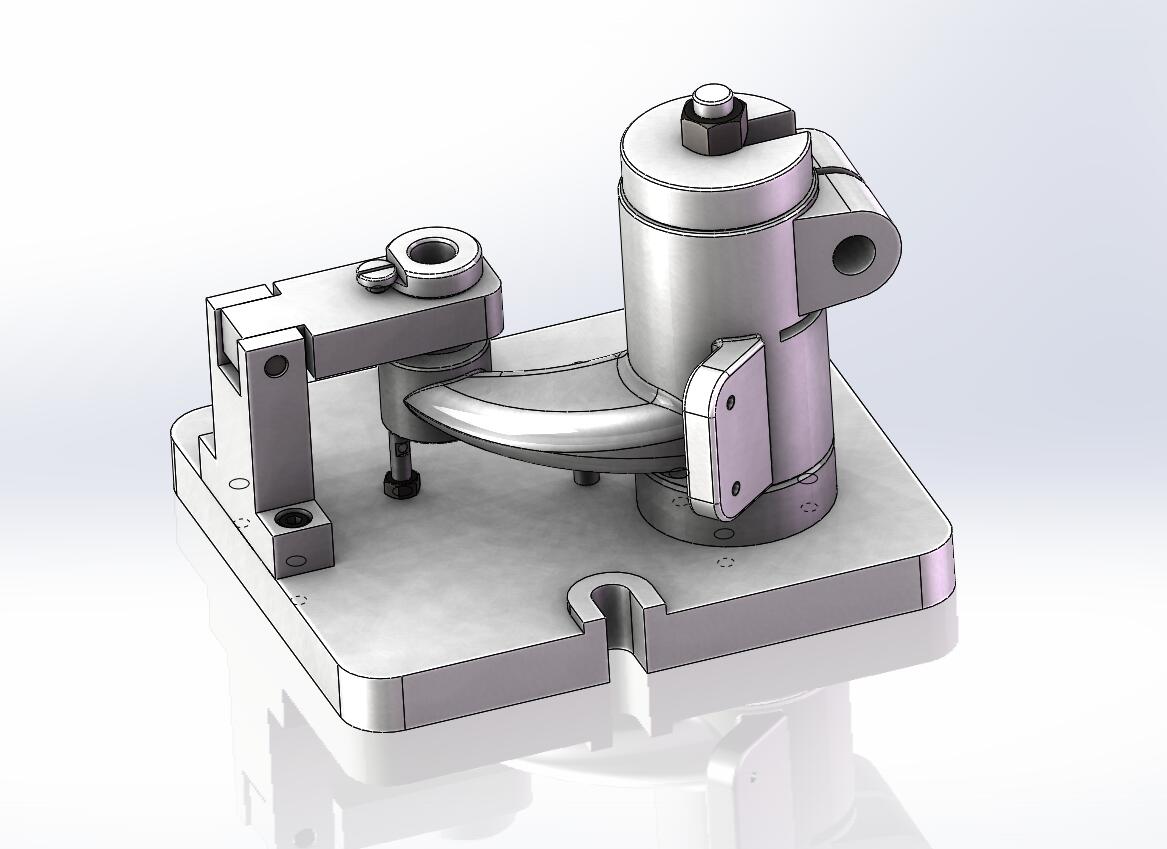

3D视图

文件列表

#	文件名称	文件大小
1	16962544525796.rar	2.91M
2	装配体2.STEP	1.35M
3	10_钻套衬套.SLDPRT	59.66K
4	11_钻套螺钉M6×4.SLDPRT	80.00K
5	13_A型支承钉A12X6.SLDPRT	63.48K
6	14_钻模板支撑.SLDPRT	99.74K

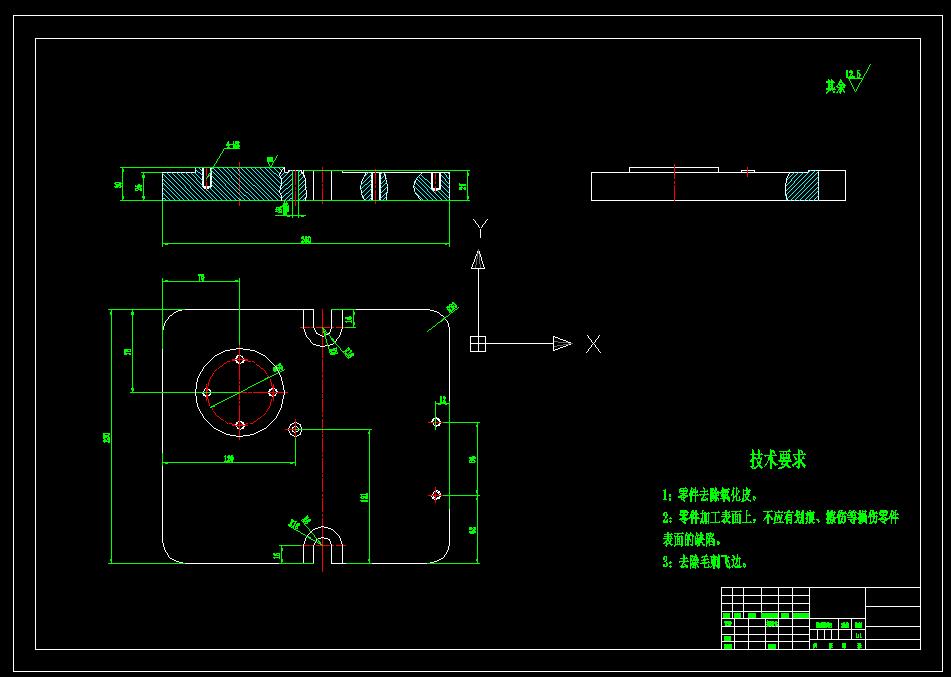

7	1_夹具体.SLDPRT	125.33K
8	2_半轴.SLDPRT	77.25K
9	4_开口垫圈.SLDPRT	73.33K
10	6_挡销.SLDPRT	46.65K
11	7_钻模板.SLDPRT	92.12K
12	8_快换钻套18F7×26k6×20或18E7×26m6×20.SLDPRT	93.26K
13	9_调节支承M8X35.SLDPRT	65.92K
14	B18.3.1M-8x1.25x30HexSHCS--30CHX.sldprt	224.19K
15	GB_CONNECTING_PIECE_PIN_DP10X45.sldprt	130.78K
16	GB_FASTENER_NUT_SNAB1M16-N.sldprt	144.53K
17	GB_FASTENER_NUT_SNAB1M8-N.sldprt	141.46K

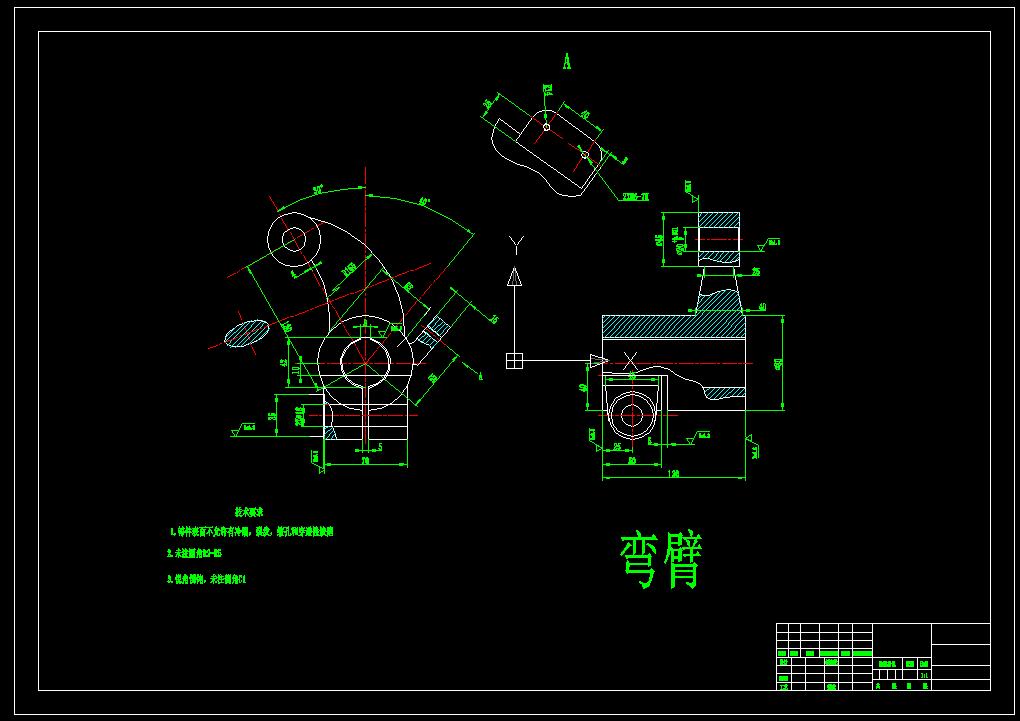

18	弯臂.SLDPRT	434.77K
19	装配体2.SLDASM	377.90K
20	弯臂.dwg	118.14K
21	钻夹具体.dwg	107.42K
22	钻装配图.dwg	181.09K
23	CAD装配图.jpg	68.87K
24	三维装配图.jpg	64.55K
25	夹具体.jpg	49.84K
26	轴测图.jpg	65.02K
27	零件图.jpg	61.83K

此图纸下载需要50金币

立即下载

发布者

机械师

创作: 1284

粉丝: 58

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：step,sldprt,sldasm,dwg

文件大小：2.98M

所需金币：50

上传时间：2023-10-02 21:47:34

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2015

标签

弯臂

钻孔夹具

工艺

图纸简介

弯臂钻孔夹具（CAD图+SW三维） 1：进入装配的零件及部件（包括外购件、外协件），均必须具有检验部门的合格证方能进行装配。 2：零件在装配前必须清理和清洗干净，不得有毛刺、飞边、氧化皮、锈蚀、切屑、油污、着色剂和灰尘等。 3：装配前应对零、部件的主要配合尺寸，特别是过盈配合尺寸及相关精度进行复查。
