催化燃烧（ID:734848）

机械设备 / 环保设备 / 催化燃烧

©原创

332

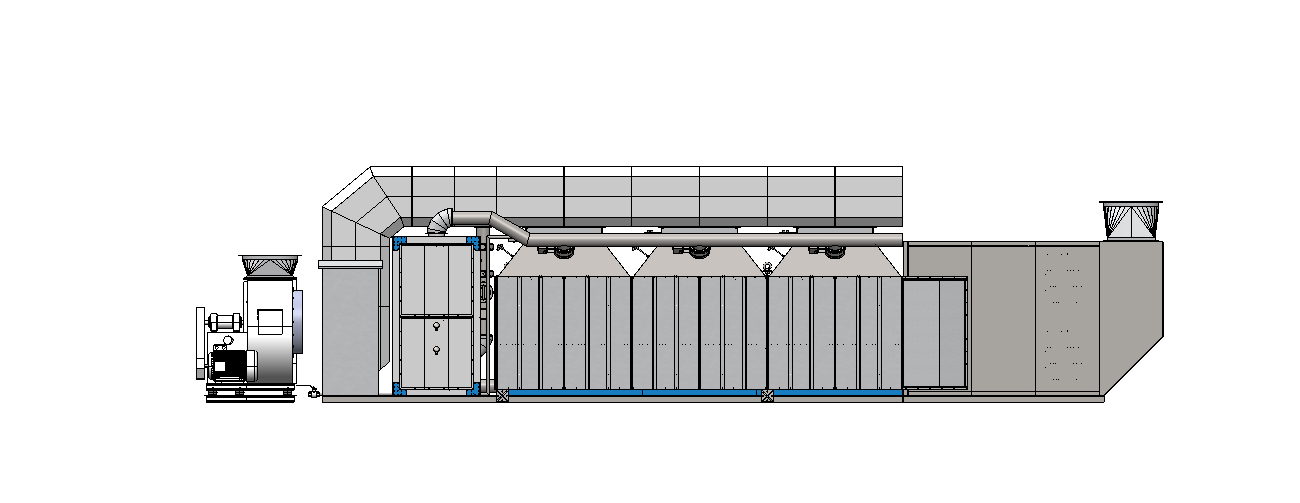

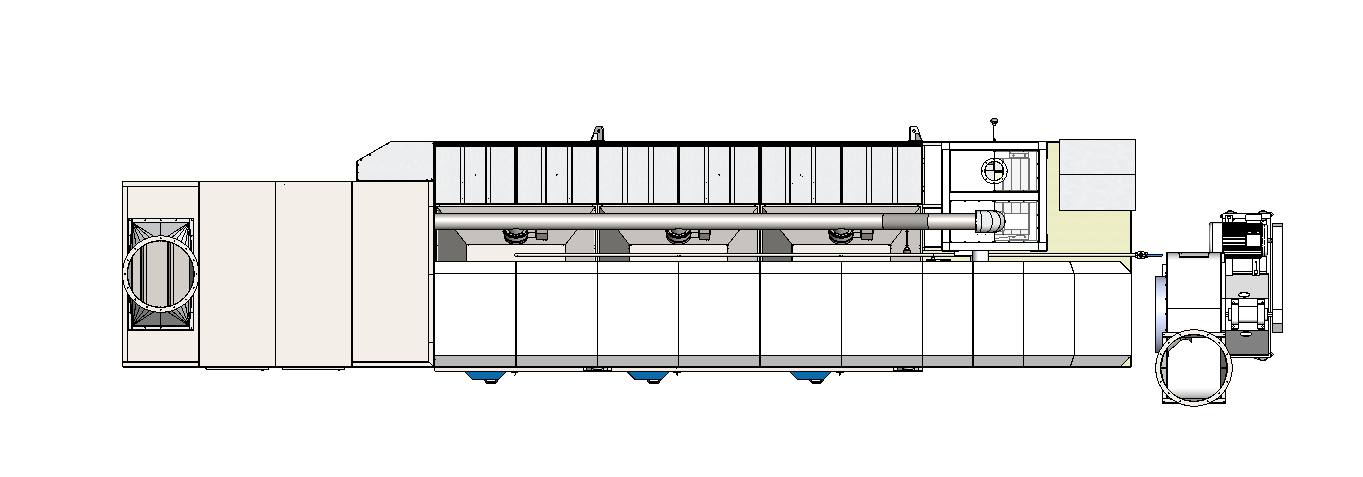

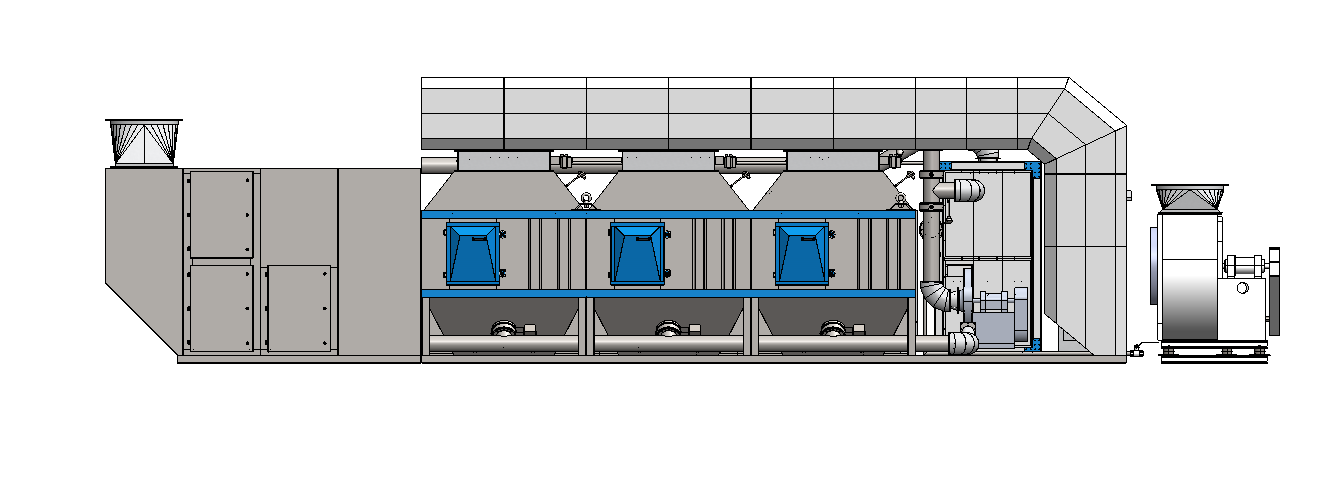

平面图

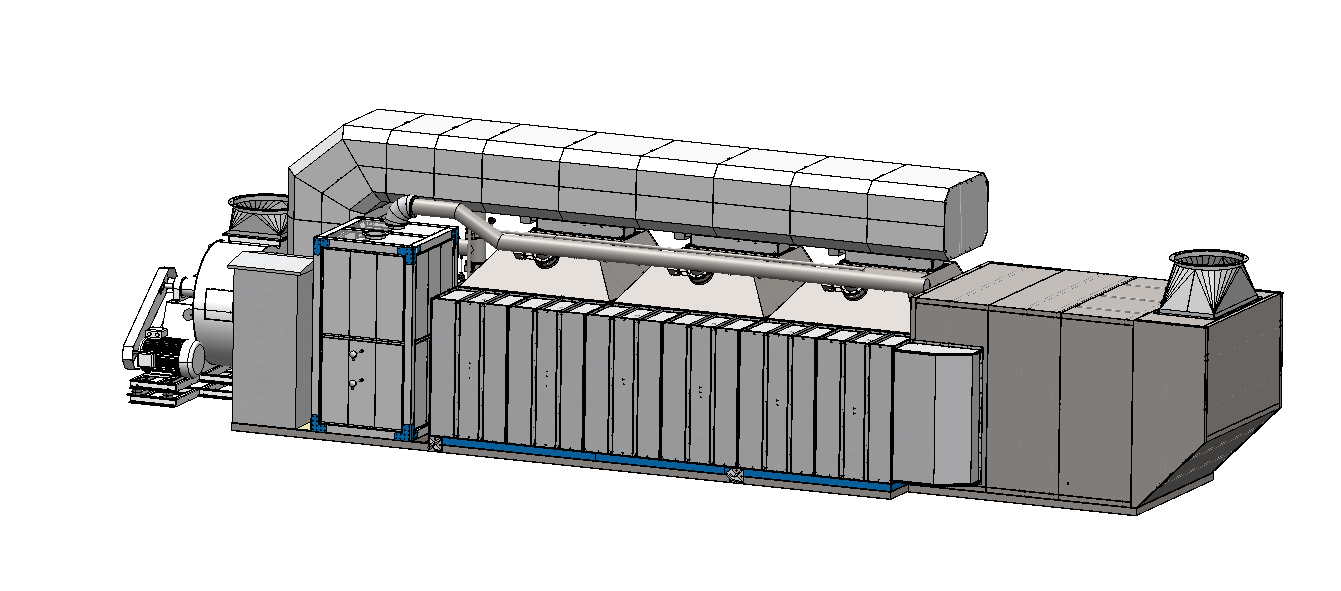

3D视图

文件列表

#	文件名称	文件大小
1	16964033553770.zip	141.64M
2	1100x850.SLDPRT	462.29K
3	1100x850右边.SLDPRT	514.20K
4	165管道-上A-1.SLDPRT	112.47K
5	165管道-下A-1.SLDPRT	85.48K
6	165管道-右A-1.SLDPRT	104.17K
7	165管道-右A-2.SLDPRT	109.37K
8	165管道-右A-3.SLDPRT	111.07K
9	165管道-通用法兰.SLDPRT	220.98K
10	165管道三通-直插-112.5.SLDPRT	283.99K
11	165管道三通-直插-245.SLDPRT	286.25K
12	165管道三通-直插-250.SLDPRT	284.10K
13	165管道封头.SLDPRT	104.70K
14	165管道弯头-5节-长节.SLDPRT	407.50K
15	1型六角螺母_A级和B级[GBT6170-2000][M8].SLDPRT	135.58K
16	225管道-内嵌法兰.SLDPRT	158.21K
17	225管道弯头-5节-短节.SLDPRT	334.24K
18	225管道弯头-5节-部装.SLDASM	208.70K
19	2型六角螺母_细牙_A级和B级[GBT6176-2000][M30×2].SLDPRT	141.80K
20	595x595-袋式过滤-袋深381.SLDPRT	104.44K
21	5X7X2催化剂.SLDPRT	63.78K
22	700-H50-圈.SLDPRT	99.33K
23	700法兰.SLDPRT	109.89K
24	8边.sldasm-Part-4.sldprt	814.63K
25	8边风管.sldasm-Part-1.sldprt	3.43M
26	950x300-电动阀-上内圈.SLDPRT	162.00K
27	950x300-电动阀-下内圈.SLDPRT	155.83K
28	950x300-电动阀-主体A.SLDPRT	646.01K
29	950x300-电动阀-主体B.SLDPRT	401.41K
30	950x300-电动阀-定位板.SLDPRT	543.43K
31	950x300-电动阀-总装.SLDASM	687.69K
32	950x300-电动阀-橡胶垫.SLDPRT	93.79K
33	950x300-电动阀-橡胶垫固定片.SLDPRT	178.53K
34	950x300-电动阀-角码.SLDPRT	229.29K
35	950x300-电动阀-转轴集成.SLDPRT	196.00K
36	950x300-电动阀-阀片.SLDPRT	141.27K
37	950x300-电动阀-阀片加强筋.SLDPRT	251.68K
38	950x300-电动阀-阀门执行器.SLDPRT	175.82K
39	950x300-电动阀-阀门支架.SLDPRT	367.94K
40	950x300-电动阀-顶底盖板.SLDPRT	412.80K
41	CO内炉-上体-部装.SLDASM	415.42K
42	CO内炉-下体-部装.SLDASM	235.32K
43	CO内炉-总装.SLDASM	826.31K
44	CO内炉-正出口-部装.SLDASM	227.98K
45	CO内炉-链接底脚.SLDPRT	454.07K
46	CO内炉-顶进口-部装.SLDASM	236.65K
47	CO炉-催化剂滑槽.SLDPRT	159.82K
48	CO炉-内隔板.SLDPRT	265.06K
49	CO炉-出口-圆管.SLDPRT	113.03K
50	CO炉-出口-方变方.SLDPRT	1.24M
51	CO炉-外框-内外炉链接底脚.SLDPRT	590.90K
52	CO炉-外框-包角.SLDPRT	330.17K
53	CO炉-外框-左右中横梁.SLDPRT	236.09K
54	CO炉-外框-左右封板-A.SLDPRT	680.71K
55	CO炉-外框-左右封板-B.SLDPRT	1.10M
56	CO炉-外框-左右底梁.SLDPRT	311.74K
57	CO炉-外框-左右顶横梁.SLDPRT	573.52K
58	CO炉-外框-底板.SLDPRT	361.38K
59	CO炉-外框-正后中横梁.SLDPRT	231.70K
60	CO炉-外框-正后封板-A.SLDPRT	1.51M
61	CO炉-外框-正后封板-B.SLDPRT	1.14M
62	CO炉-外框-正后底梁.SLDPRT	283.30K
63	CO炉-外框-正后顶横梁.SLDPRT	523.74K
64	CO炉-外框-立柱.SLDPRT	951.65K
65	CO炉-外框-顶上横梁.SLDPRT	364.54K
66	CO炉-外框-顶封板-对半.SLDPRT	765.01K
67	CO炉-底U板-焊接立板.SLDPRT	166.48K
68	CO炉-底U板.SLDPRT	162.49K
69	CO炉-总装.SLDASM	1.69M
70	CO炉-板换-左右封板.SLDPRT	136.88K
71	CO炉-电加热孔板.SLDPRT	331.03K
72	CO炉-电加热检修外封板.SLDPRT	295.22K
73	CO炉-电加热检修板.SLDPRT	294.15K
74	CO炉-线盒.SLDPRT	464.94K
75	CO炉-进出口-底法兰.SLDPRT	145.97K
76	CO炉-进出口-方变圆.SLDPRT	338.11K
77	CO炉-进口-圆管.SLDPRT	121.66K
78	CO炉-进口-方变方.SLDPRT	867.03K
79	CO炉-钢筋架.SLDPRT	165.71K
80	CO炉-骨架-部装.SLDASM	1.03M
81	G铰链.SLDPRT	159.16K
82	L1.7-碳箱组件-总装.SLDASM	2.26M
83	MS754[MS754].SLDASM	350.11K
84	MS754[MS754]_基座.SLDPRT	393.05K
85	MS754[MS754]_螺帽.SLDPRT	73.76K
86	MS754[MS754]_螺钉.SLDPRT	75.92K
87	MS754[MS754]_钢栓.SLDPRT	227.92K
88	MS754[MS754]_锁芯.SLDPRT	81.40K
89	Q11F-16R内螺纹连接球阀[Q11F-16R].sldprt	940.94K
90	TX-侧板L.SLDPRT	1.03M
91	TX-侧板R.SLDPRT	1.48M
92	TX-拐角加固-正L.SLDPRT	261.01K
93	TX-拐角加固-正R.SLDPRT	276.84K
94	TX-拐角加固.SLDPRT	207.73K
95	TX-格栅条.SLDPRT	86.08K
96	TX-格栅网.SLDPRT	537.49K
97	TX-正内加固.SLDPRT	242.17K
98	TX-瓦楞加强筋.SLDPRT	184.70K
99	TX-背板.SLDPRT	685.86K
100	TX-通用加固.SLDPRT	272.95K
101	TX-门上下框.SLDPRT	234.78K
102	TX-门板.SLDPRT	2.27M
103	φ165-手动阀门主轴.SLDPRT	94.61K
104	φ165-自制阀.SLDASM	436.20K
105	φ165-阀门-执行器-03型.SLDPRT	150.36K
106	φ165-阀门-执行器-05型.SLDPRT	181.01K
107	φ165-阀门上内圈.SLDPRT	206.55K
108	φ165-阀门下内圈.SLDPRT	196.22K
109	φ165-阀门主体.SLDPRT	469.00K
110	φ165-阀门主轴.SLDPRT	218.28K
111	φ165-阀门加强板-A.SLDPRT	138.84K
112	φ165-阀门加强板-B.SLDPRT	188.92K
113	φ165-阀门压条-A.SLDPRT	161.90K
114	φ165-阀门压条-B.SLDPRT	158.40K
115	φ165-阀门叶片.SLDPRT	177.11K
116	φ165-阀门手动执行架.SLDPRT	273.71K
117	φ165-阀门法兰.SLDPRT	150.52K
118	φ165-阀门电动执行架.SLDPRT	247.36K
119	φ250-L31.5-箱体短接.SLDPRT	137.47K
120	φ250-内嵌法兰.SLDPRT	214.49K
121	上斗.SLDPRT	1.59M
122	上斗部件-总装.SLDASM	321.88K
123	上部-保温压条A.SLDPRT	287.02K
124	上部-保温压条B.SLDPRT	222.73K
125	上部-保温压条C.SLDPRT	225.26K
126	下斗-后加固-镜向.SLDPRT	129.81K
127	下斗-后加固.SLDPRT	151.09K
128	下斗.SLDPRT	2.79M
129	下斗U加固.SLDPRT	320.70K
130	下斗正加固.SLDPRT	216.85K
131	下斗部件-总装.SLDASM	521.21K
132	下部-保温压条A.SLDPRT	272.61K
133	下部-保温压条B.SLDPRT	223.89K
134	下部-保温压条C.SLDPRT	219.49K
135	中柱框-袋框-3X3.SLDPRT	331.32K
136	中部-保温压条A.SLDPRT	281.33K
137	中部件-部装.SLDASM	682.58K
138	九州4-72-8C-22千瓦-出口方变圆-A.SLDPRT	1.46M
139	九州4-72-8C-22千瓦-出口方变圆-B.SLDPRT	856.99K
140	九州4-72-8C-22千瓦双层脚架-（标准风机）-总装.SLDASM	1.63M
141	九州4-72-8C-22千瓦双层脚架-（标准风机）.SLDPRT	3.40M
142	人行封板-暂定材料.SLDPRT	112.67K
143	侧封板-A-出端-配3X3.SLDPRT	986.05K
144	侧封板-B-出端-配3X3.SLDPRT	918.65K
145	侧板A-进端-配3X3.SLDPRT	182.95K
146	侧板B-进端-配3X3.SLDPRT	341.00K
147	催化燃烧-3箱-4.5W.SLDASM	8.39M
148	催化燃烧一体机-（板式换热-方管底架）-合肥理念-1.7仓-3X2.0方-22.5.7-总装.SLDASM	12.52M
149	六角头螺栓全螺纹_C级[GBT5781-2000][M8×80].SLDPRT	188.06K
150	兴应风机-4.5C-4KW-高压离心风机-出口方变圆-A.SLDPRT	199.41K
151	兴应风机-4.5C-4KW-高压离心风机-部装.SLDASM	227.00K
152	兴应风机-4.5C-4KW-高压离心风机.SLDPRT	437.33K
153	出端-配3X3.SLDASM	630.24K
154	出风板.SLDPRT	924.90K
155	前后框-袋框-3X3.SLDPRT	250.25K
156	前底角.SLDPRT	468.00K
157	加固A-进端-配3X3.SLDPRT	280.09K
158	加固B-进端-配3X3.SLDPRT	170.37K
159	加强筋.SLDPRT	77.79K
160	加强筋850.SLDPRT	98.03K
161	加强筋斜.SLDPRT	240.64K
162	加强筋立.SLDPRT	111.89K
163	加强筋立长.SLDPRT	124.67K
164	吊点部装.SLDASM	201.21K
165	吊环螺钉[GB825-88][M30×45].SLDPRT	223.21K
166	吊耳-A.SLDPRT	136.42K
167	吊耳-B.SLDPRT	95.63K
168	吊耳-C.SLDPRT	96.59K
169	吊耳-部装-改版.SLDASM	89.65K
170	吊装组件.SLDPRT	233.87K
171	后底角-镜向.SLDPRT	241.55K
172	后底角.SLDPRT	386.39K
173	圆形手轮-3寸-φ70-M10-总装.SLDASM	292.13K
174	小合页-总装.SLDASM	176.45K
175	尼龙拉手[LE-LS-120].SLDPRT	111.96K
176	左右立柱-板式-3X3.SLDPRT	547.03K
177	左右立柱-袋式-3X3.SLDPRT	338.76K
178	手轮-3寸-M10.SLDPRT	250.06K
179	手轮-固定U槽-B版.SLDPRT	294.28K
180	手轮-固定U槽-后焊接螺丝.SLDPRT	123.78K
181	挡风-A-板式-3X3.SLDPRT	147.68K
182	挡风-B-板式-3X3.SLDPRT	103.52K
183	挡风-C-板式-3X3.SLDPRT	380.54K
184	斜角固定-165.SLDPRT	166.27K
185	斜边3331.SLDPRT	679.66K
186	板式◇网-3X3.SLDPRT	378.19K
187	板式过滤-3X3.SLDASM	1.01M
188	横-内-网板-3X3.SLDPRT	204.27K
189	横-外-网板-3X3.SLDPRT	190.60K
190	横梁框-袋框-3X3.SLDPRT	419.89K
191	正后板-进端-配3X3.SLDPRT	798.76K
192	正板加固-3X3.SLDPRT	172.13K
193	正横梁-板式-3X3.SLDPRT	293.68K
194	正面吊装08槽钢-3x1700.SLDPRT	309.19K
195	泄爆-200管.SLDPRT	161.75K
196	活节螺栓[GBT798-1988][M10×69].SLDPRT	185.88K
197	消防喷淋管-外接.SLDPRT	101.36K
198	消防喷淋管头.SLDPRT	185.35K
199	滑槽加固-板式-3X3.SLDPRT	198.73K
200	热电偶-接口管.SLDPRT	129.23K
201	热电偶-螺纹下300.SLDPRT	118.16K
202	热电偶-螺纹下540.SLDPRT	115.12K
203	热电偶-螺纹下82.5.SLDPRT	131.22K
204	焊接底架-8x4x2方管-3仓1.7底架.SLDPRT	1020.58K
205	焊接底架-8x4x2方管-过滤器-1T1D9袋.SLDPRT	446.33K
206	焊接底架-总装.SLDASM	265.42K
207	焊接底架-背风管底撑-A.SLDPRT	353.30K
208	焊接底架-背风管底撑-B.SLDPRT	197.33K
209	电控箱.SLDPRT	133.51K
210	纵-内-网板-3X3.SLDPRT	255.33K
211	纵-外-网板-3X3.SLDPRT	228.32K
212	网板-内-部装-3X3.SLDASM	106.09K
213	网板-外-部装-3X3.SLDASM	107.81K
214	网板-总装-3X3.SLDASM	225.09K
215	网板滑槽-板式-3X3.SLDPRT	398.01K
216	背后风管-单节部装.SLDASM	570.49K
217	背后风管4.5W-总装.SLDASM	706.60K
218	背板-出端-配3X3.SLDPRT	1.03M
219	背板-板式-3X3.SLDPRT	1.03M
220	背板-袋式-3X3.SLDPRT	711.56K
221	背板加固-3X3.SLDPRT	281.16K
222	背板加固-出端-配3X3.SLDPRT	178.43K
223	背风管-封板.SLDPRT	298.71K
224	背风管-连接拐角封板.SLDPRT	369.09K
225	背风管封板-锁螺丝边条.SLDPRT	160.98K
226	脱附-兴应风机-4.5C-4KW-出口大小头.SLDPRT	620.42K
227	脱附-兴应风机-4.5C-4KW-进口大小头.SLDPRT	612.03K
228	脱附-兴应风机-4.5C-4KW-进口法兰.SLDPRT	132.85K
229	脱附管道-上部-部装.SLDASM	275.59K
230	脱附管道-下部-部装.SLDASM	263.91K
231	脱附管道-右部-部装.SLDASM	686.54K
232	袋式过滤-3X3.SLDASM	913.03K
233	装饰封板-暂定材料.SLDPRT	148.59K
234	边侧封板-出端-配3X3.SLDPRT	1.27M
235	过滤-仓体-转角-A.SLDPRT	764.67K
236	过滤-仓体-转角-A_镜向.SLDPRT	564.13K
237	过滤-仓体-转角-B.SLDPRT	571.82K
238	过滤-仓体-转角-C.SLDPRT	894.82K
239	过滤-仓体-转角-部装.SLDASM	488.38K
240	过滤器-1T1D9袋.SLDASM	2.51M
241	进端-配3X3-顶上进风口-600X1080-变700.SLDPRT	674.96K
242	进端-配3X3-顶上进风口-600X1080.SLDPRT	643.71K
243	进端-配3X3.SLDASM	757.78K
244	进风板.SLDPRT	1.03M
245	通用加固-板式-3X3.SLDPRT	204.91K
246	通用风管-内斜撑-上.SLDPRT	763.10K
247	通用风管-内斜撑-下.SLDPRT	765.35K
248	通用风管-窄加固.SLDPRT	391.47K
249	通用风管-窄面.SLDPRT	862.40K
250	通用风管-长加固.SLDPRT	251.92K
251	通用风管-长面.SLDPRT	1.21M
252	铝合页B-40-25-5.SLDPRT	162.01K
253	铝合页销轴-40高-φ4.SLDPRT	66.07K
254	门板-压条-B版.SLDPRT	230.25K
255	门板-板式-3X3.SLDPRT	654.38K
256	门板-袋式-3X3.SLDPRT	660.34K
257	门板-部装.SLDASM	233.46K
258	门板加固-板式-3X3.SLDPRT	212.67K
259	零件525.SLDPRT	546.52K
260	零件525孔.SLDPRT	580.13K
261	顶底板-出端-配3X3.SLDPRT	1.13M
262	顶底板-板式-3X3.SLDPRT	670.72K
263	顶底板-袋式-3X3.SLDPRT	1.05M
264	顶底板加固-3X3.SLDPRT	154.46K
265	顶底板加固-出端-配3X3.SLDPRT	221.00K
266	顶底框-袋框-3X3.SLDPRT	317.68K
267	顶斗-后加固.SLDPRT	265.54K
268	顶斗-正加固.SLDPRT	129.14K
269	顶斗U加固.SLDPRT	511.30K
270	顶板-进端-配3X3.SLDPRT	650.33K
271	顶风管-A.SLDPRT	690.92K
272	顶风管-A开阀门孔-L.SLDPRT	403.05K
273	顶风管-B.SLDPRT	882.45K
274	顶风管-C.SLDPRT	846.35K
275	顶风管-总装123.SLDASM	3.14M
276	顶风管单节-部装L孔节-1.SLDASM	36.26K
277	顶风管单节-部装L孔节-2.SLDASM	36.18K
278	顶风管单节-部装L孔节.SLDASM	182.10K
279	顶风管单节-部装R孔节.SLDASM	33.09K
280	风管变径.SLDASM	580.30K
