开关垫片冲压模具设计（ID:737266）
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16969403093003.zip | 821.28K |

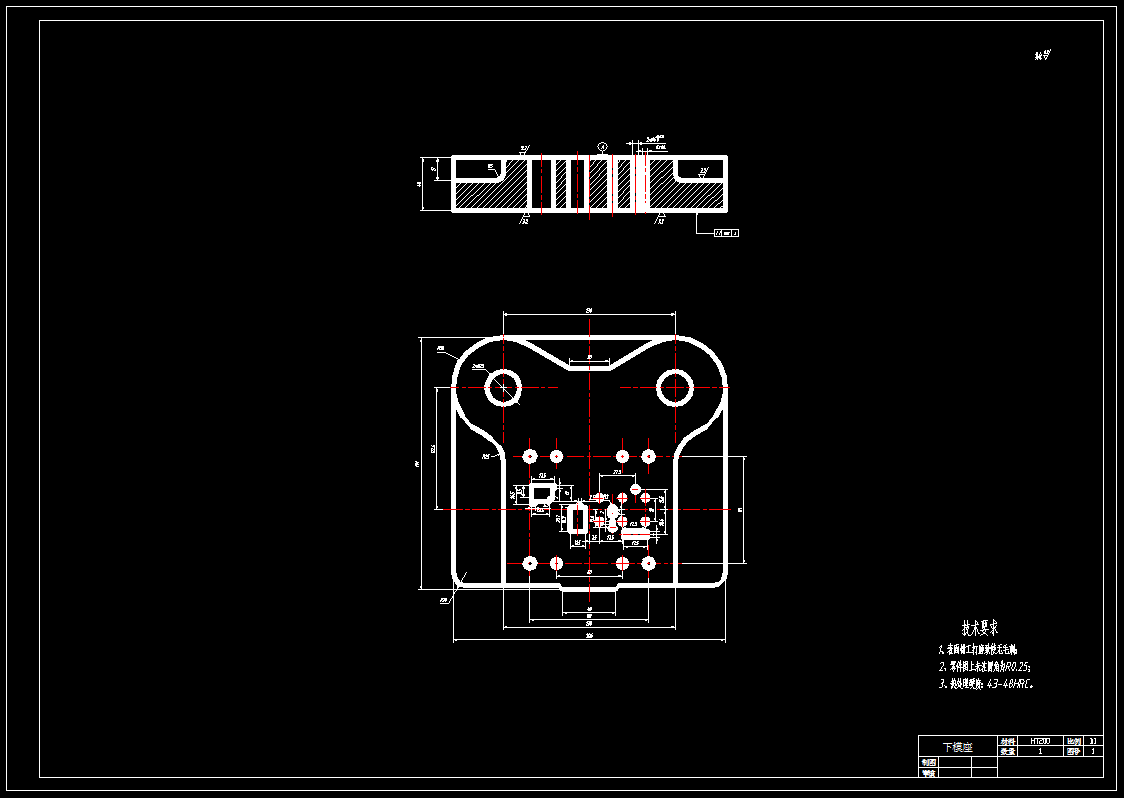

| 2 | 开关垫片冲压模具设计-图纸.dwg | 442.40K |

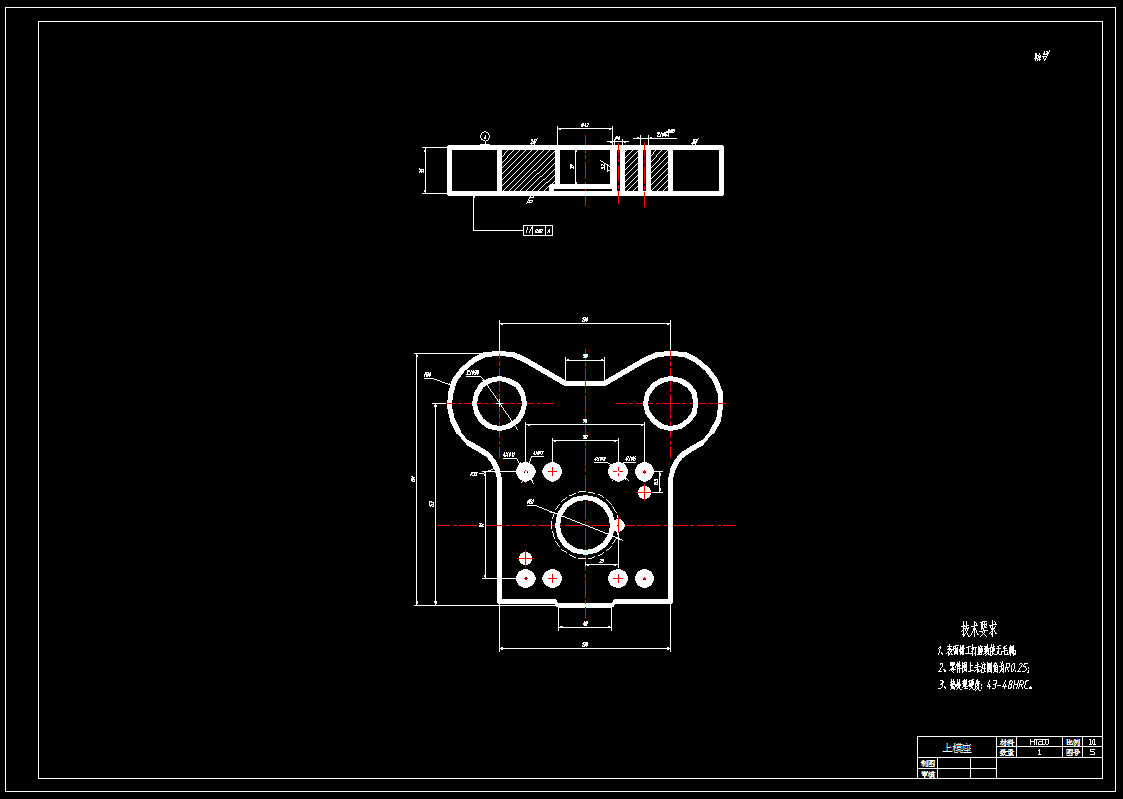

| 3 | 上模座.jpg | 30.75K |
| 4 | 下模座.jpg | 33.91K |

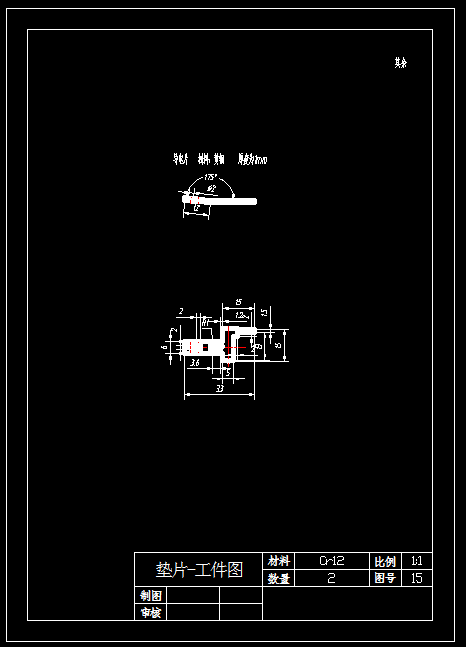

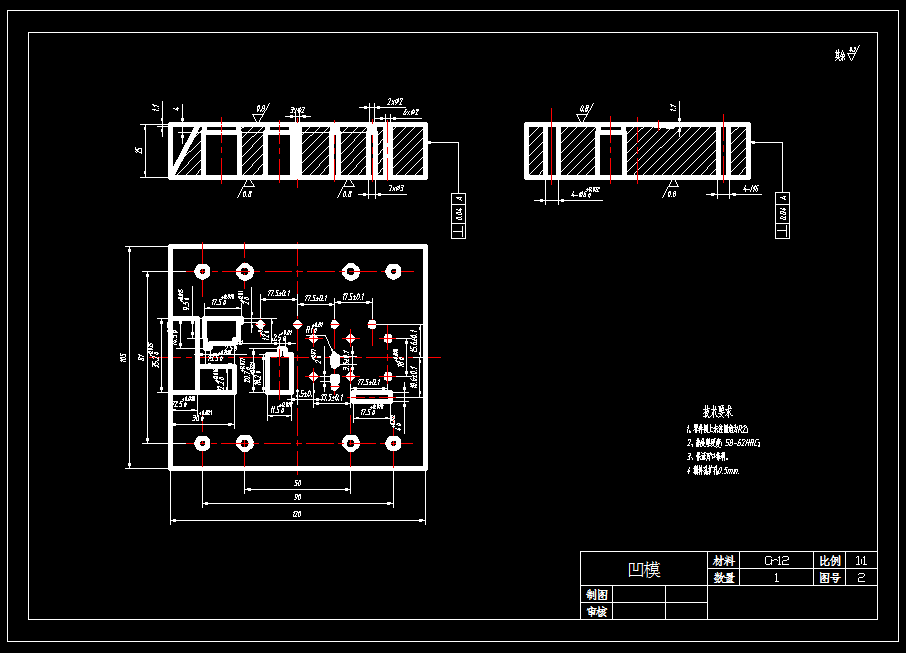

| 5 | 产品图-工件图.jpg | 14.76K |

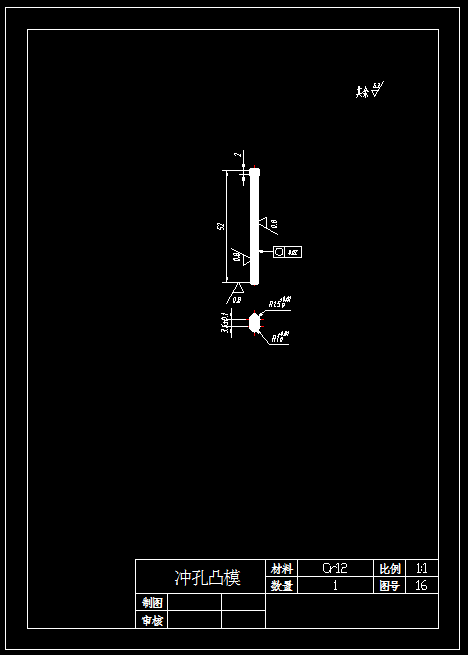

| 6 | 冲孔凸模1.jpg | 13.82K |

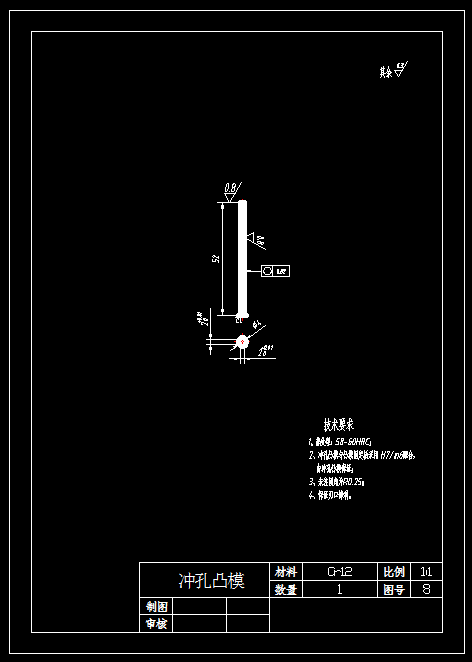

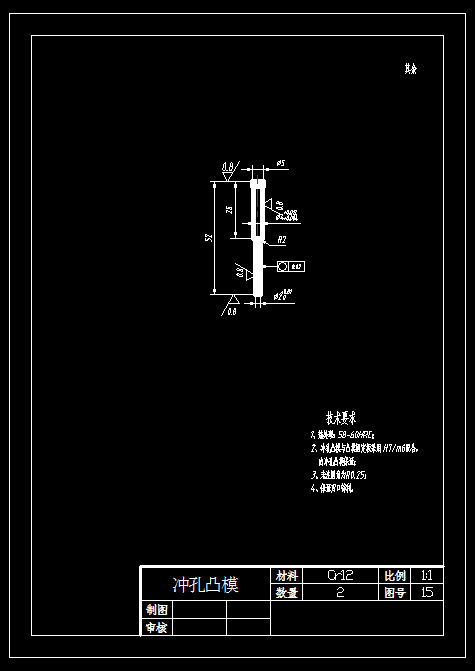

| 7 | 冲孔凸模2.jpg | 15.71K |
| 8 | 冲孔凸模3.jpg | 15.95K |

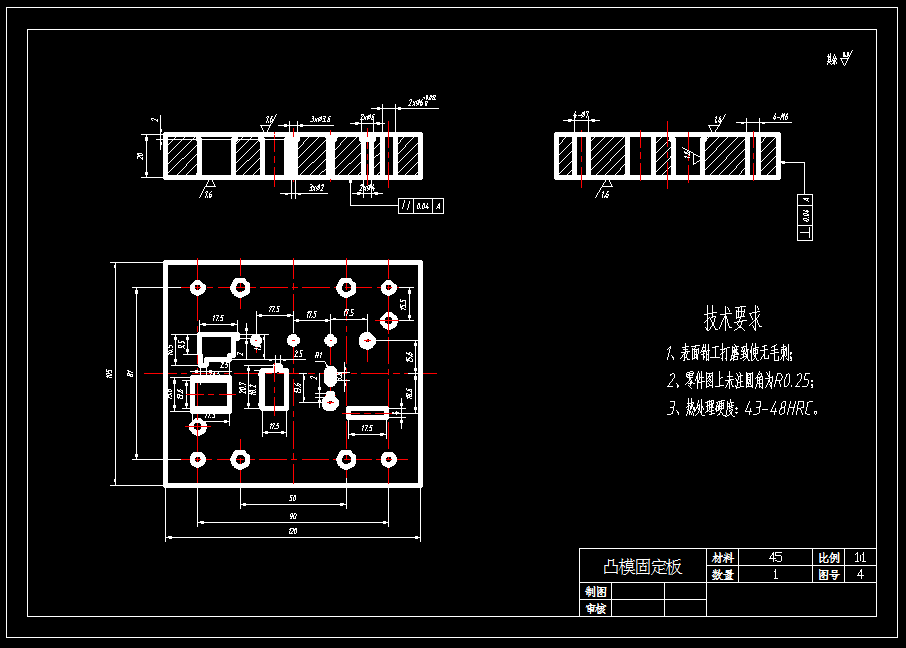

| 9 | 凸模固定板.jpg | 36.59K |
| 10 | 凹模.jpg | 37.16K |

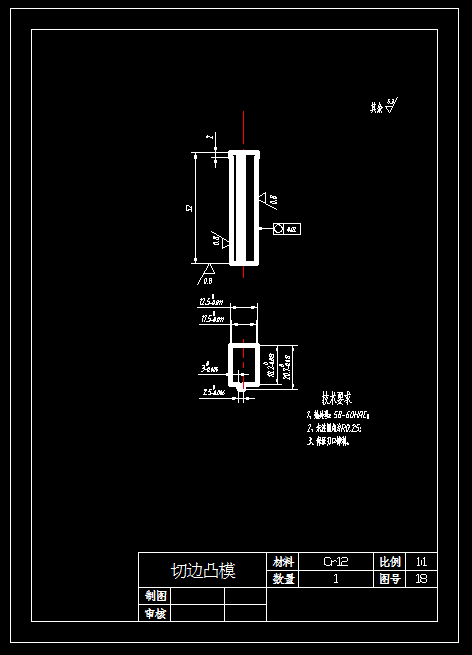

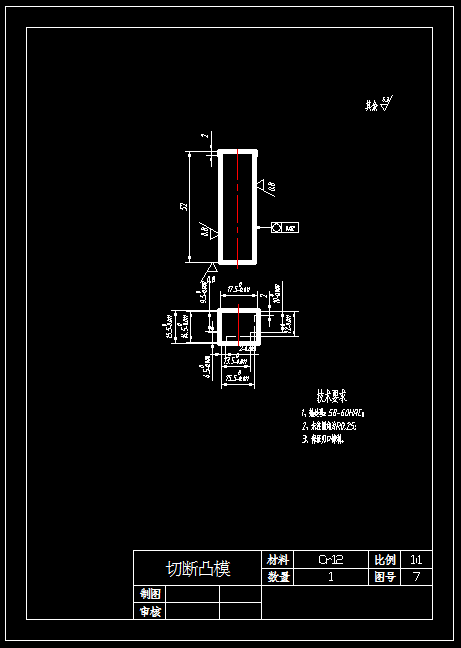

| 11 | 切断凸模.jpg | 17.50K |
| 12 | 切边凸模.jpg | 17.28K |

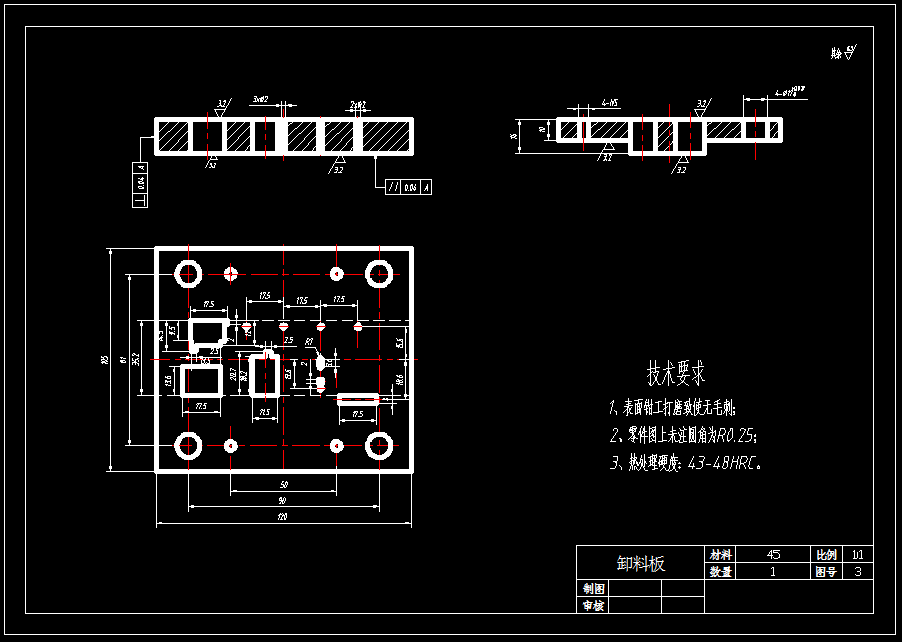

| 13 | 卸料板.jpg | 33.87K |

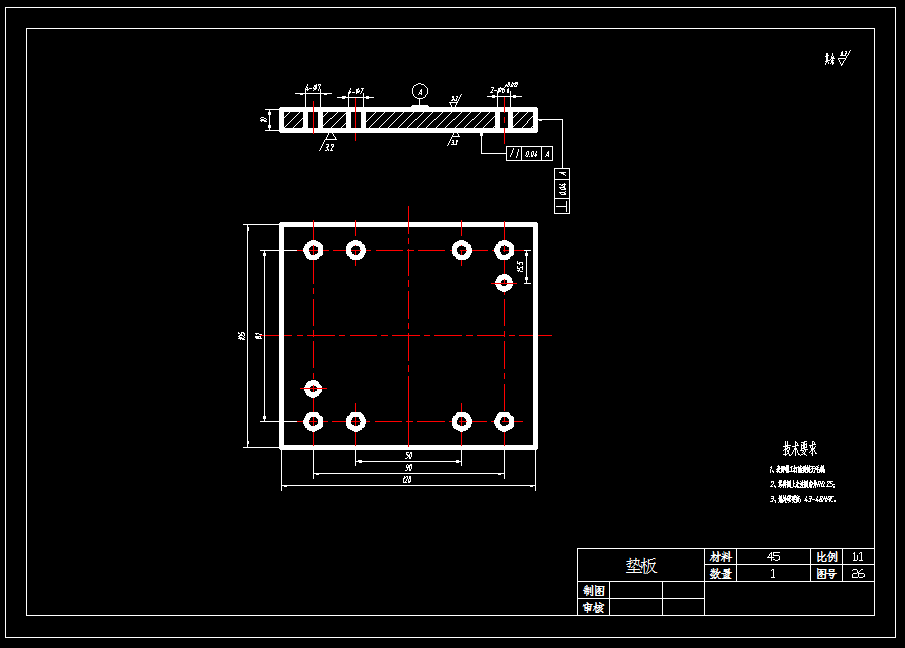

| 14 | 垫板.jpg | 25.15K |

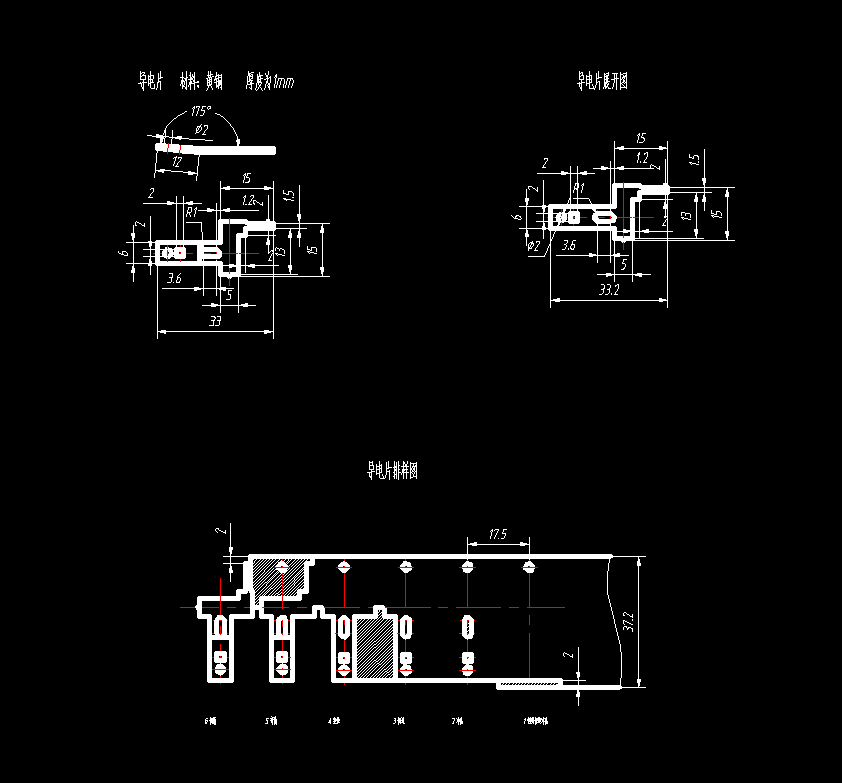

| 15 | 垫片冲压排布图.jpg | 22.99K |

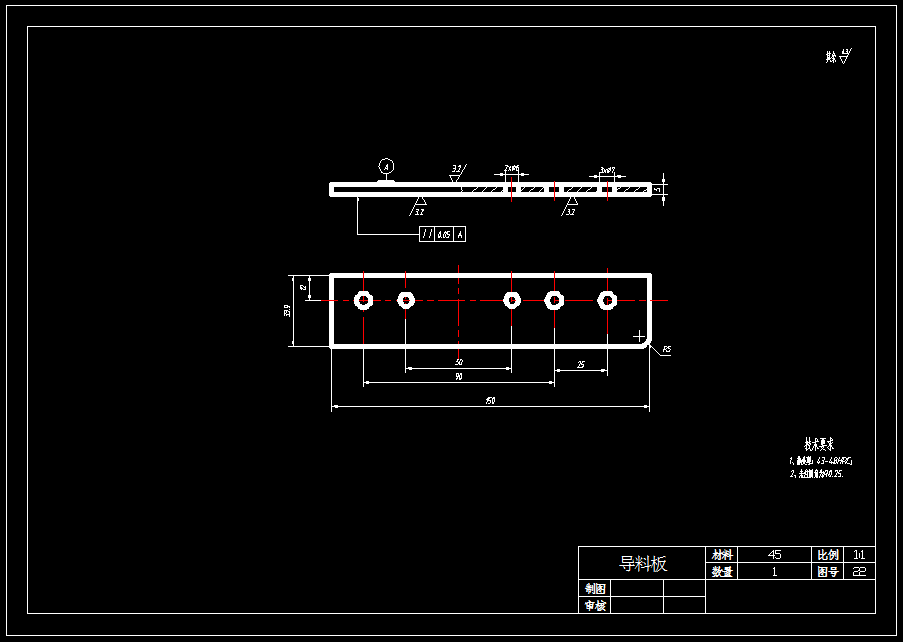

| 16 | 导料板.jpg | 19.90K |

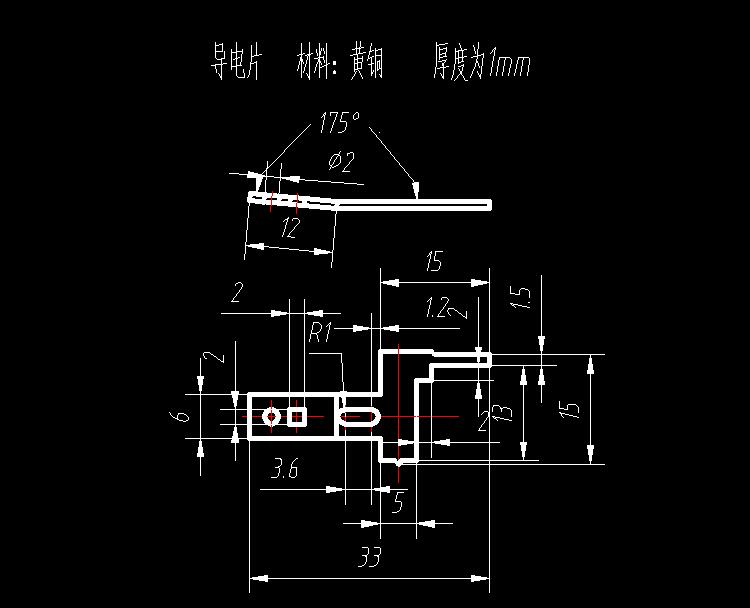

| 17 | 工件图.jpg | 29.03K |

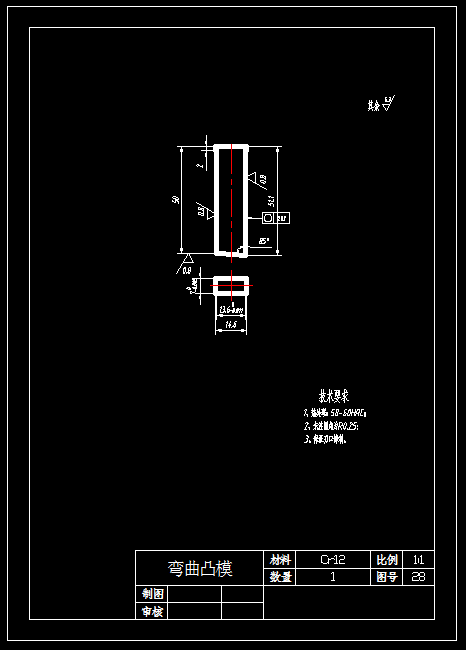

| 18 | 弯曲凸模.jpg | 16.38K |

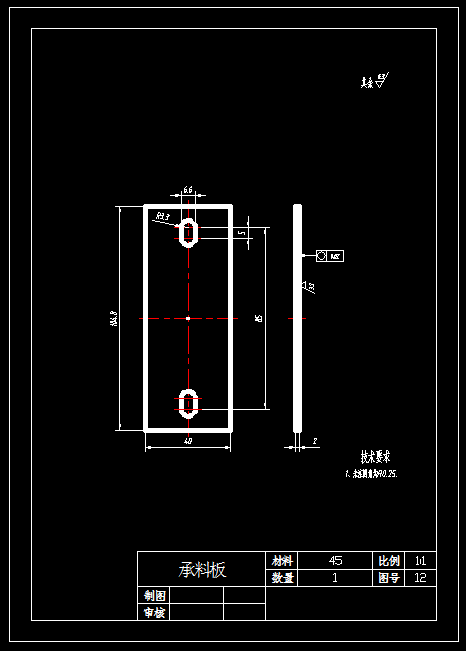

| 19 | 承料板.jpg | 18.45K |

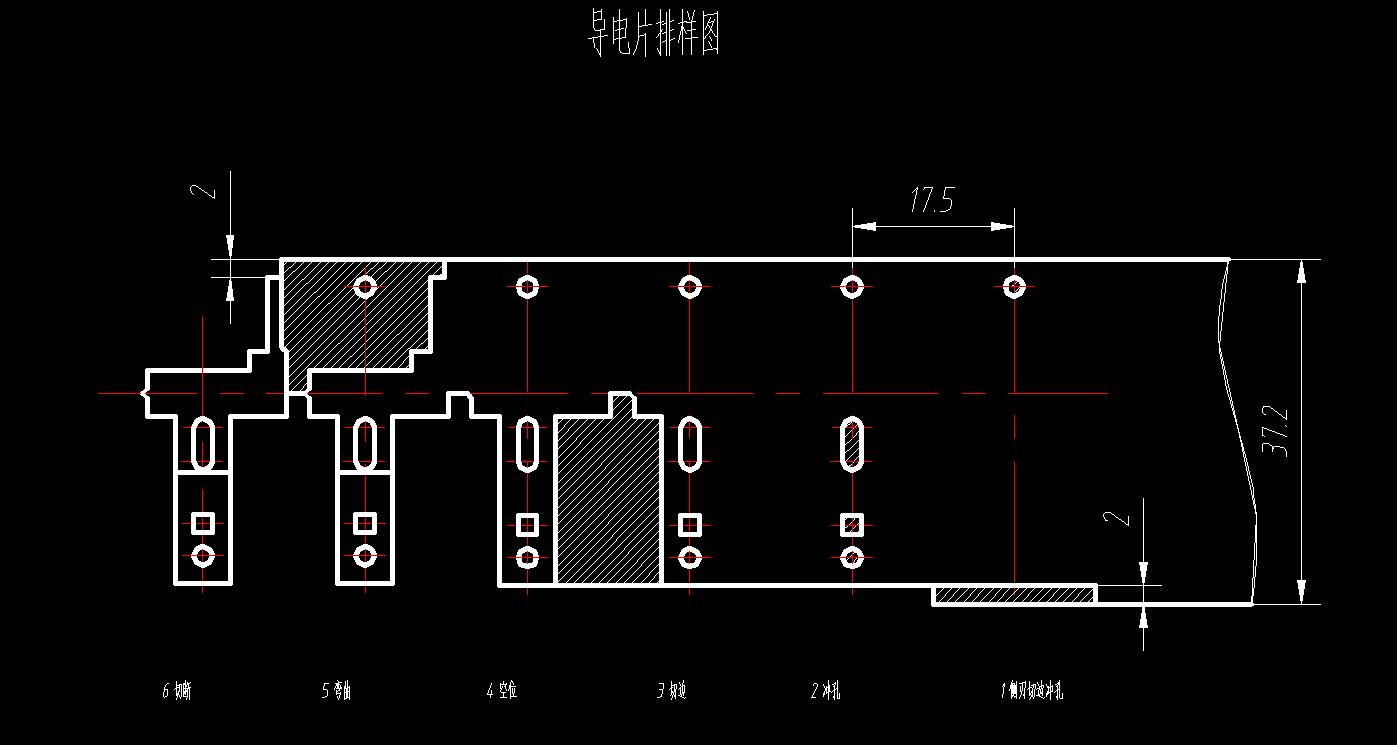

| 20 | 排样图.jpg | 61.77K |

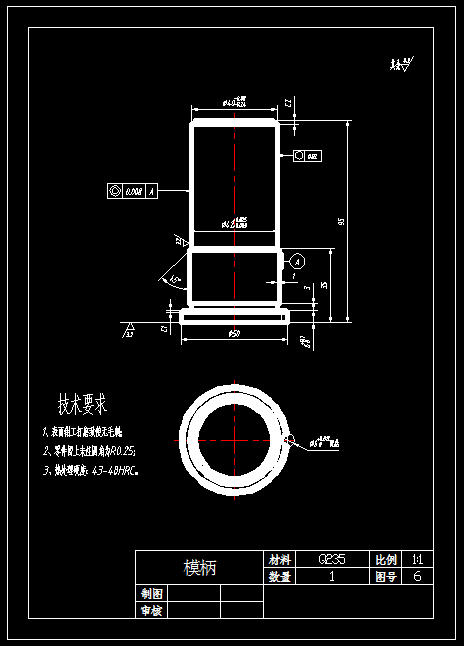

| 21 | 模柄.jpg | 20.28K |

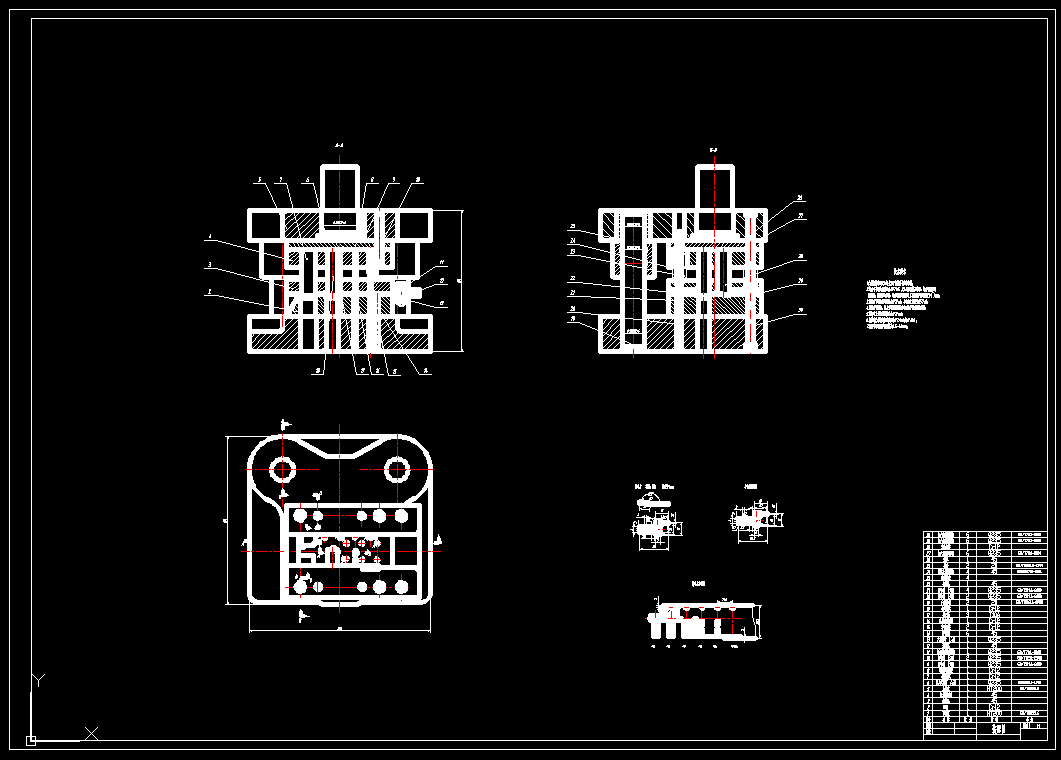

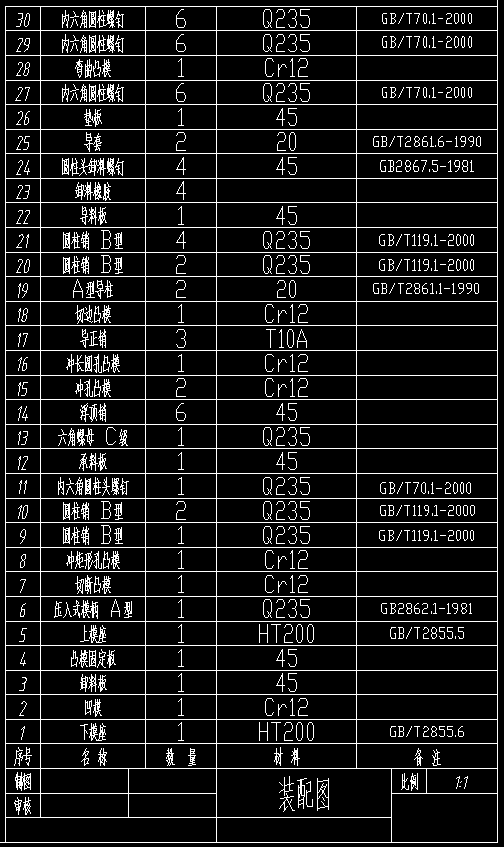

| 22 | 装配图-明细表.jpg | 41.31K |
| 23 | 装配图.jpg | 42.57K |

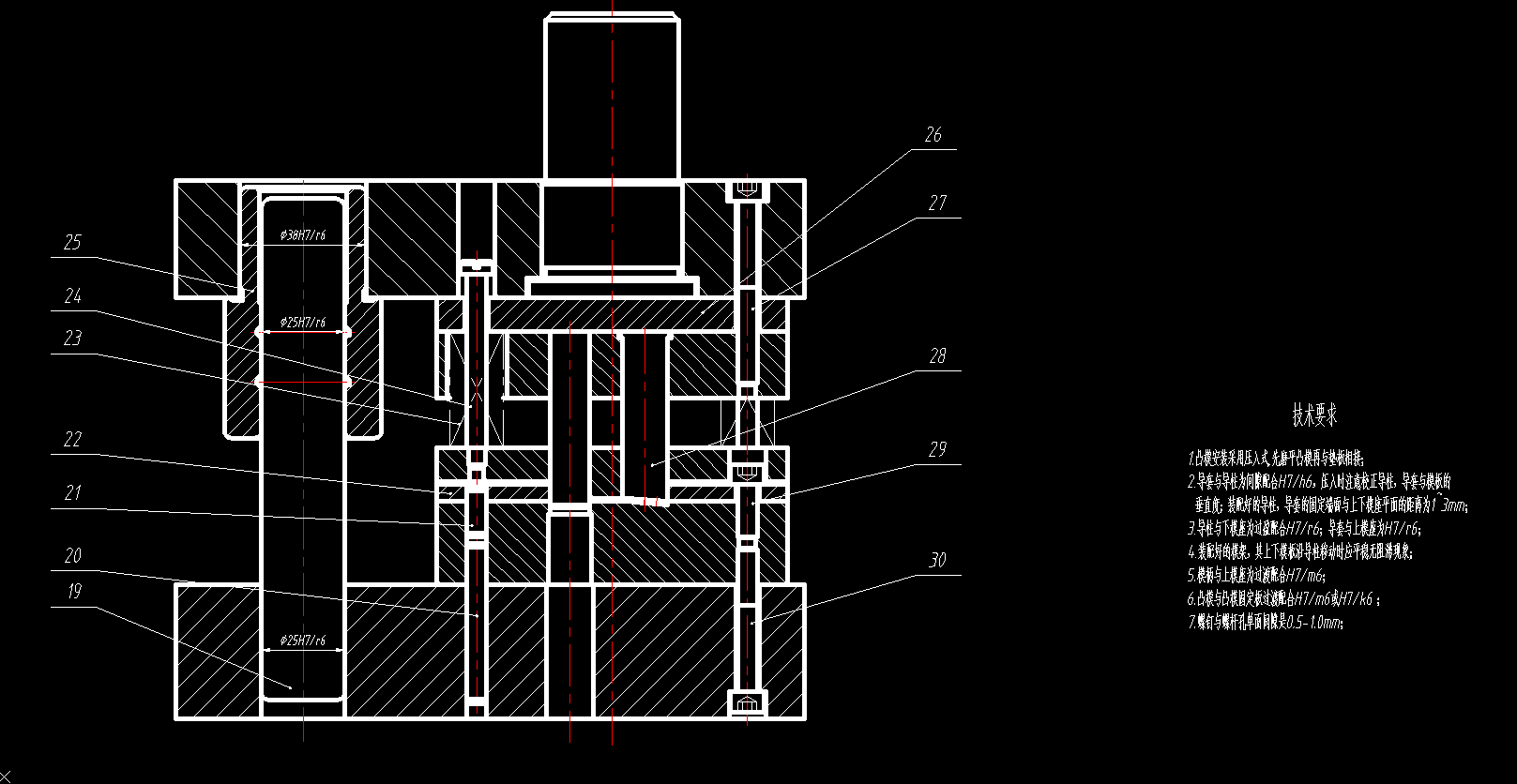

| 24 | 装配图侧视.jpg | 70.55K |

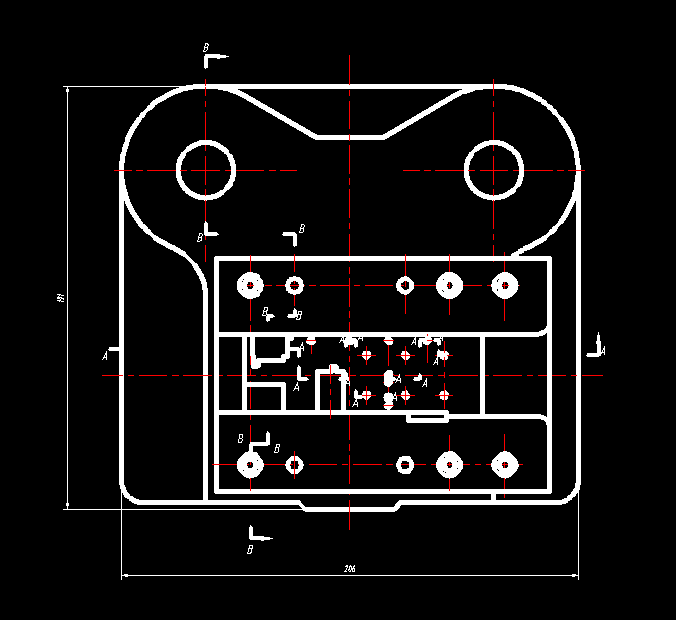

| 25 | 装配图俯视.jpg | 21.00K |

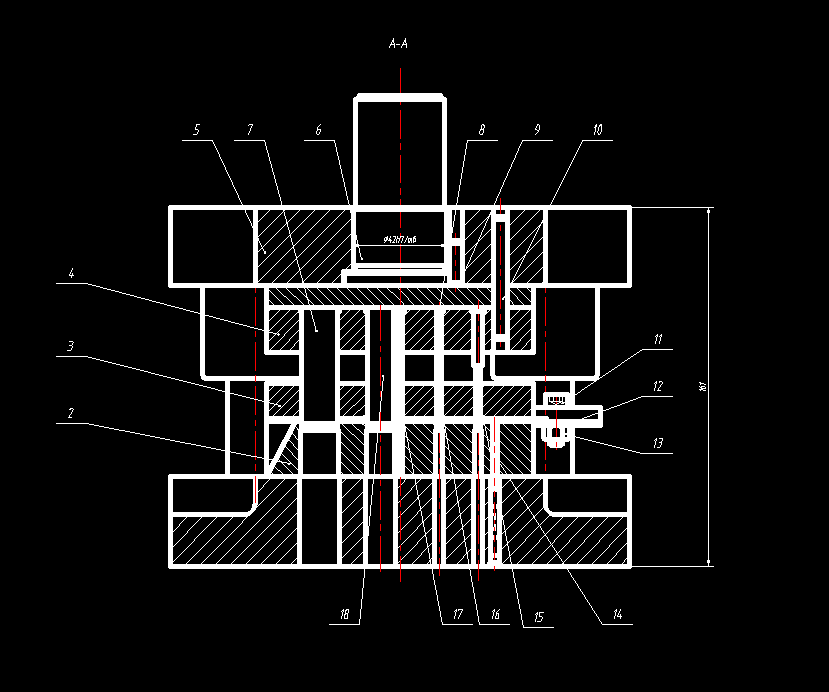

| 26 | 装配图正视.jpg | 33.70K |

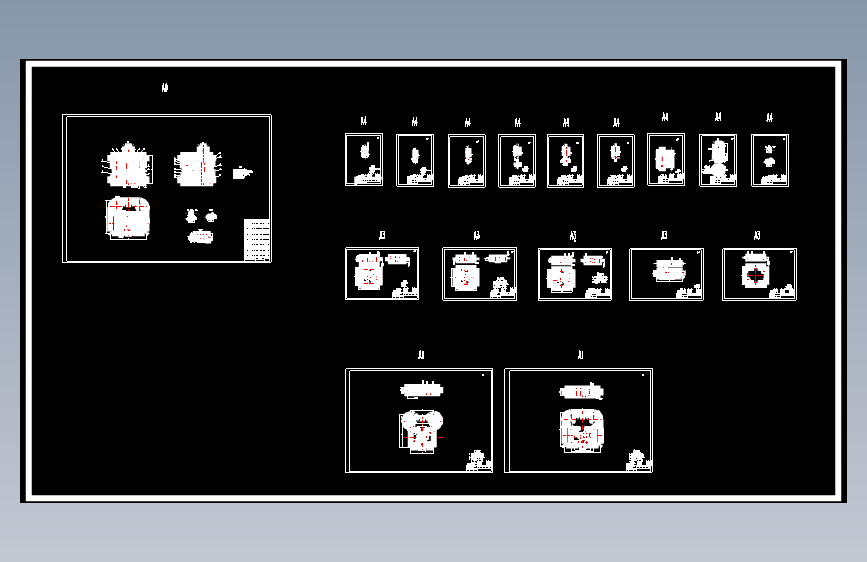

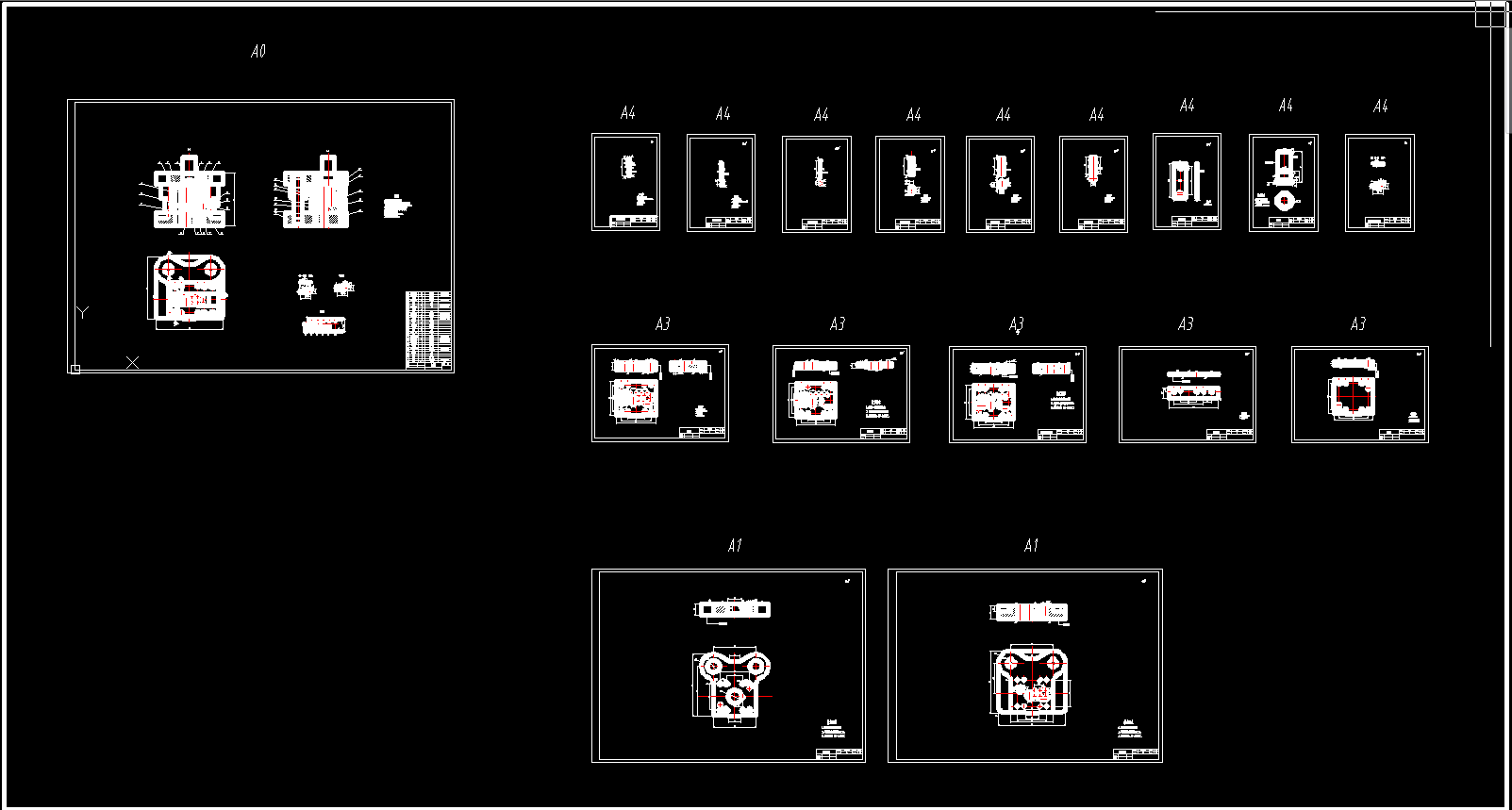

| 27 | 设计图纸二维图.jpg | 53.30K |
此图纸下载需要50金币
立即下载
发布者
机械师
创作: 1295
粉丝: 60
加入时间：2022-12-31
模型信息
图纸格式：dwg
文件大小：840.99KB
所需金币：50
上传时间：2023-10-10 20:18:30
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
垫片
冲压模具
开关
图纸简介
1/.本设计为：开关垫片冲压模具设计
2/.设计软件：CAD2017版本
3/.内容包含：设计图片，设计图纸（二维CAD模型）两部分。
4/.设计简介：本设计是一套完整的冲压模具设计，产品/工件体积较小，属于钣金件，采用冲压成型，本设计用图纸简单的描绘了垫片冲压模具的结构和功能。
