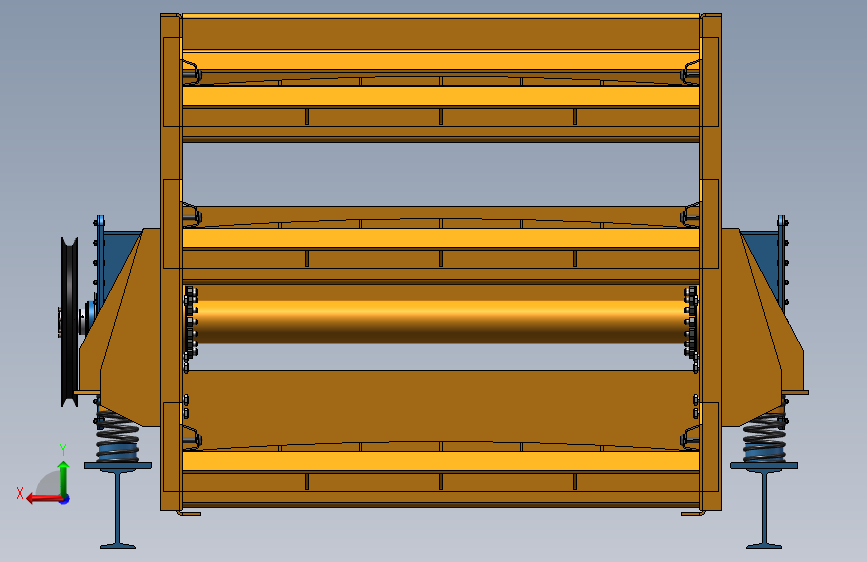

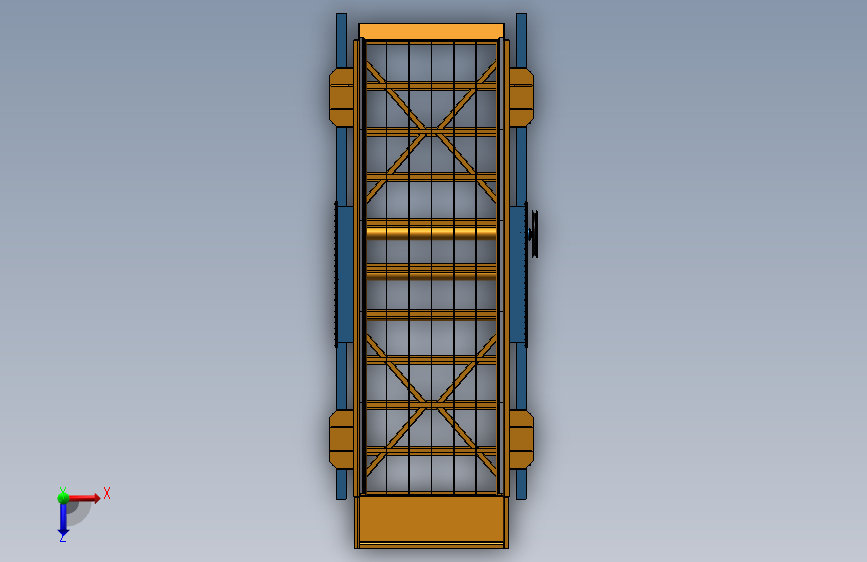

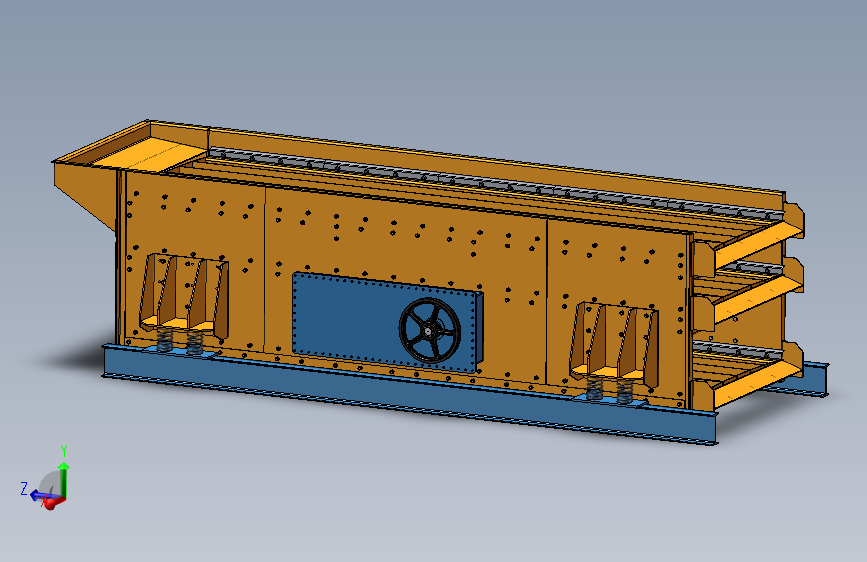

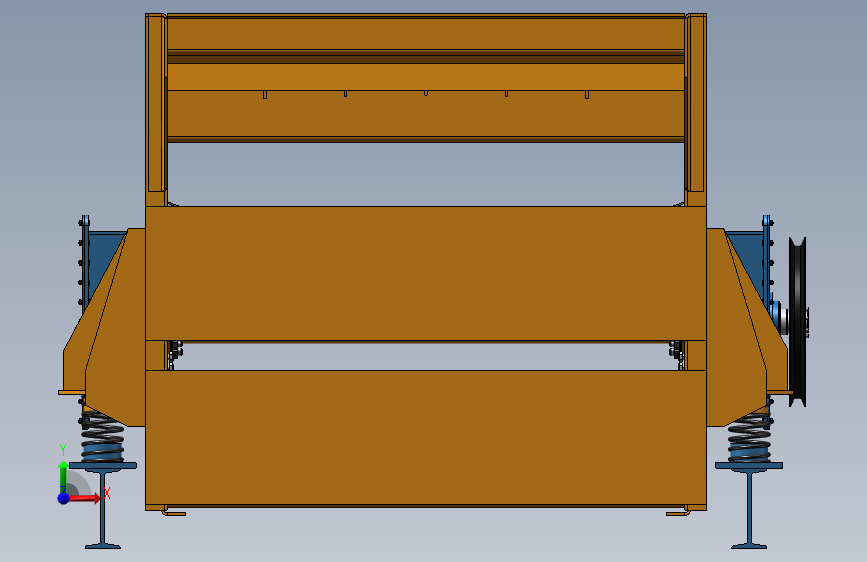

椭圆筛1860

（ID:737619）

改图/画图

机械设备 / 通用设备 / 椭圆筛1860

©原创

113

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	M20x60螺栓装配.SLDASM	141.04K
2	[Z3型胀紧联结套Z3-80×120].sldprt	369.28K
3	主动轴.SLDPRT	113.02K
4	主轴.SLDPRT	92.33K

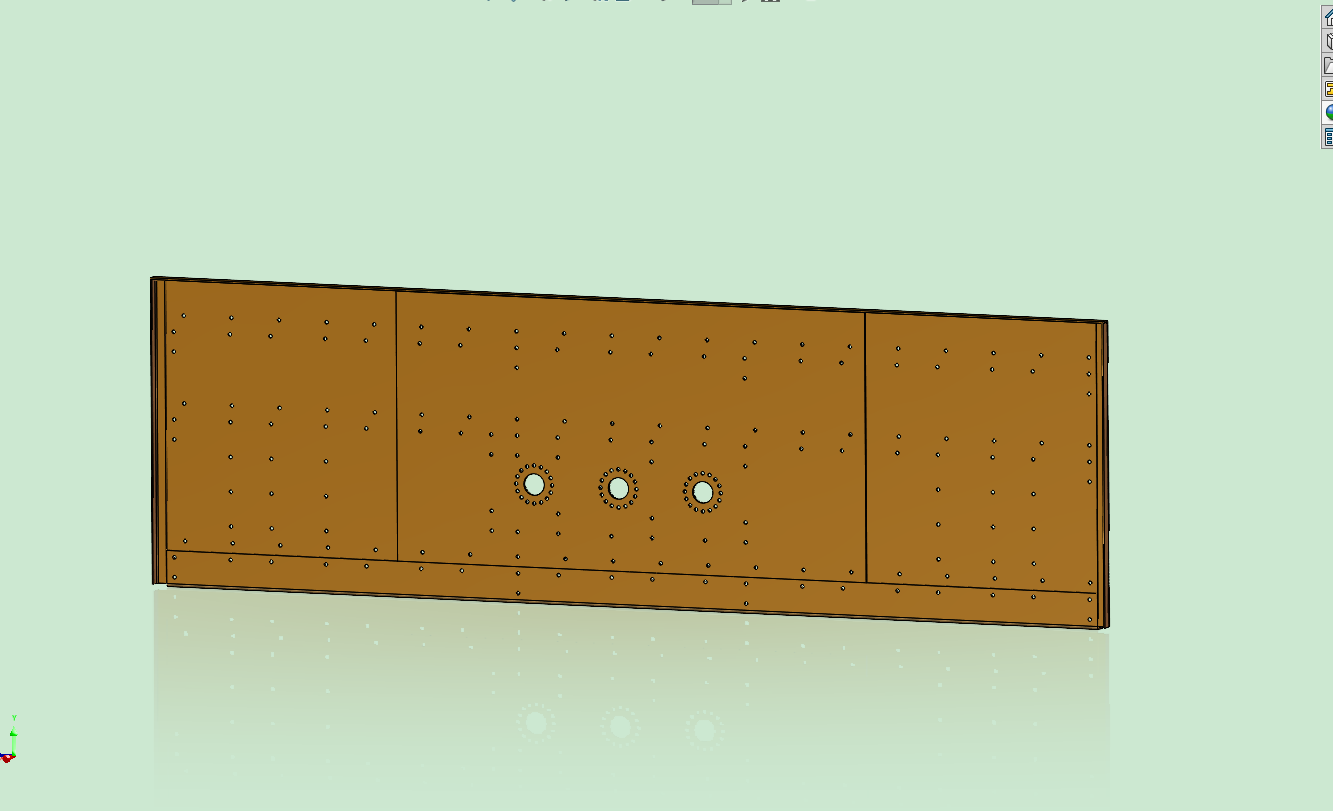

5	侧板.png	80.67K
6	偏心块.SLDPRT	155.14K
7	偏心块定位销.SLDPRT	203.84K
8	出料口.SLDPRT	96.55K
9	出料端支腿.SLDPRT	163.59K
10	半圆头方颈螺栓M20×100.sldprt	154.81K
11	压块.SLDPRT	69.21K
12	后封板.SLDPRT	106.91K
13	固定片.SLDPRT	83.27K
14	圆柱齿轮108×5.SLDPRT	684.38K
15	圆螺母M160×3.sldprt	139.76K
16	圆螺母用止动垫圈160.sldprt	133.80K
17	大皮带轮.SLDPRT	484.53K
18	头部带孔螺栓M10×50.SLDPRT	162.81K
19	底座.SLDPRT	199.50K
20	张紧板.SLDPRT	136.07K
21	弹性垫圈装配20.sldprt	111.51K
22	弹簧.SLDPRT	842.58K
23	弹簧垫圈装配10.sldprt	98.51K

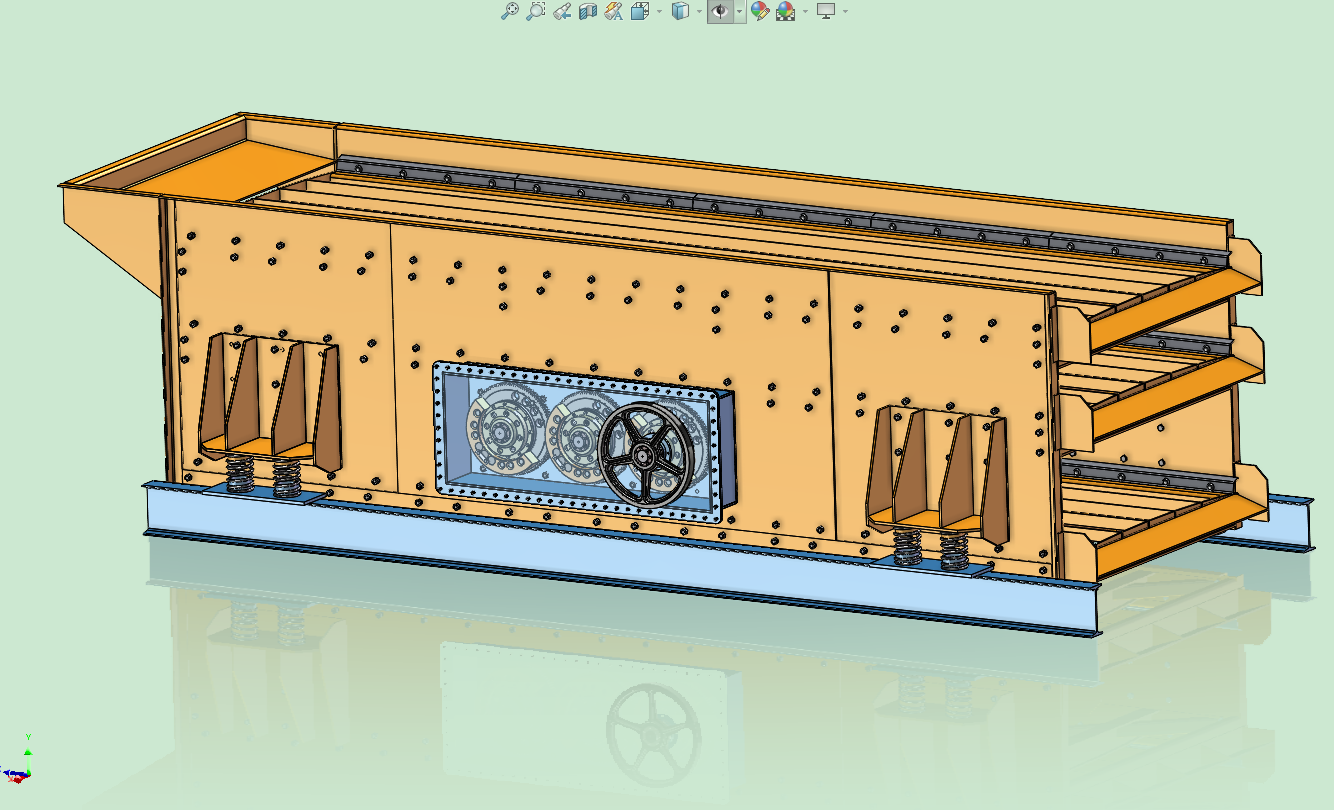

24	整体外观.jpg	447.46K
25	止动片.SLDPRT	135.19K
26	油封12X80X120.SLDPRT	131.99K
27	油箱密封盖.SLDPRT	187.73K

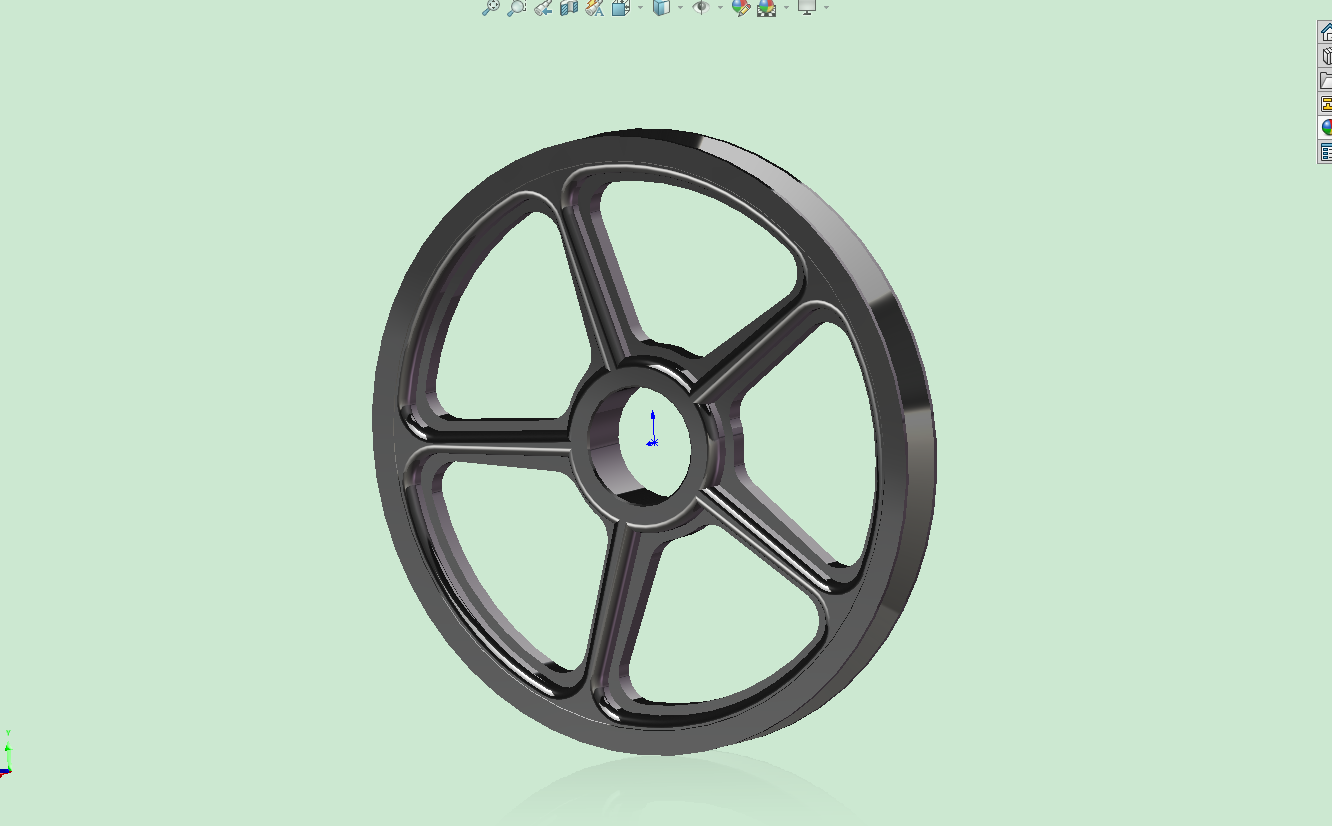

28	皮带轮.png	157.50K

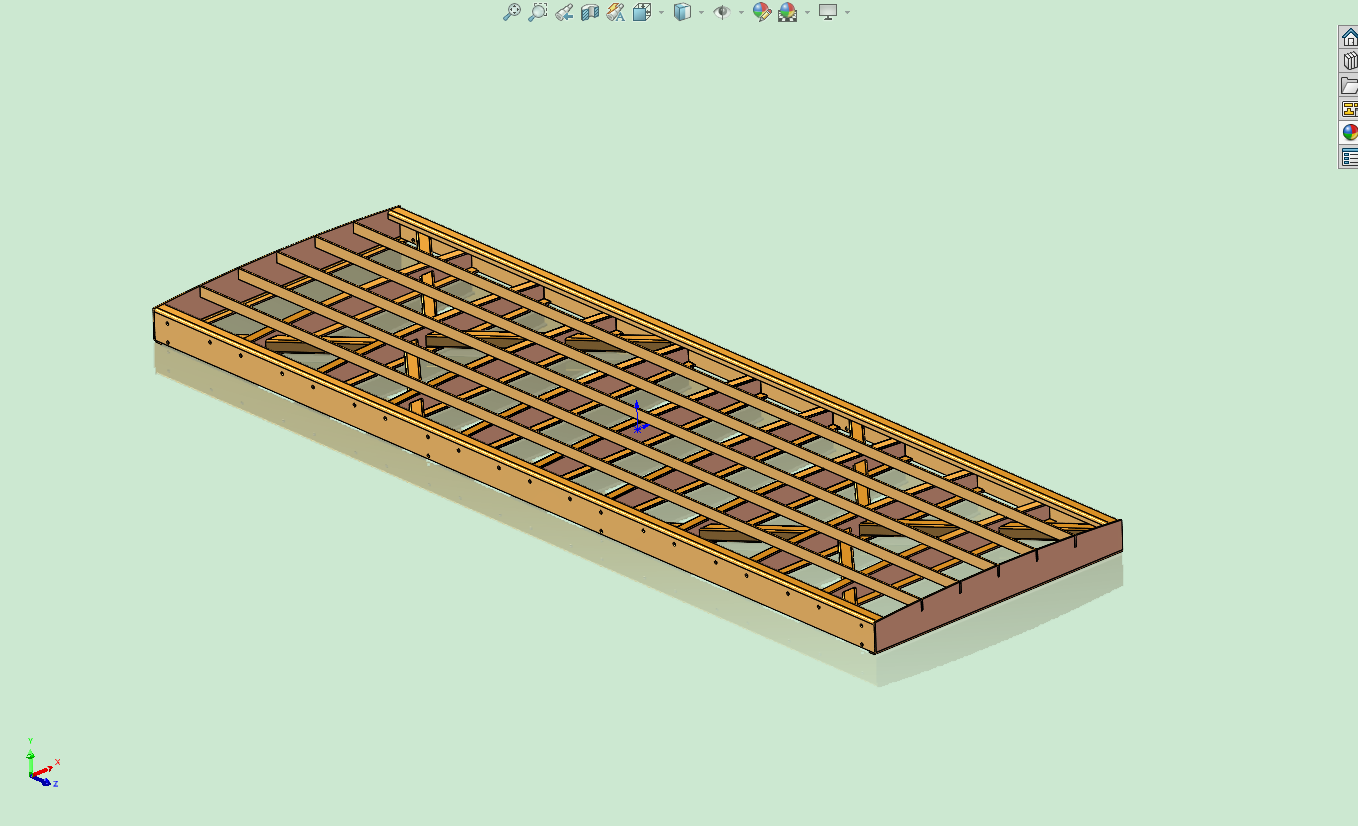

29	筛框架.png	185.50K
30	筛框架.SLDPRT	1.20M
31	筛箱右侧板.SLDPRT	632.55K
32	筛箱装配.SLDASM	1.85M
33	螺栓M10×35.SLDPRT	169.52K
34	螺栓M16×50.sldprt	165.25K
35	螺栓M20×120.sldprt	121.17K
36	螺栓M20×160.SLDPRT	181.27K
37	螺母M10.sldprt	130.87K
38	装配体1.SLDASM	4.39M
39	调心滚子轴承22232K.sldprt	735.66K
40	轴套.SLDPRT	432.24K
41	轴套管.SLDPRT	180.73K

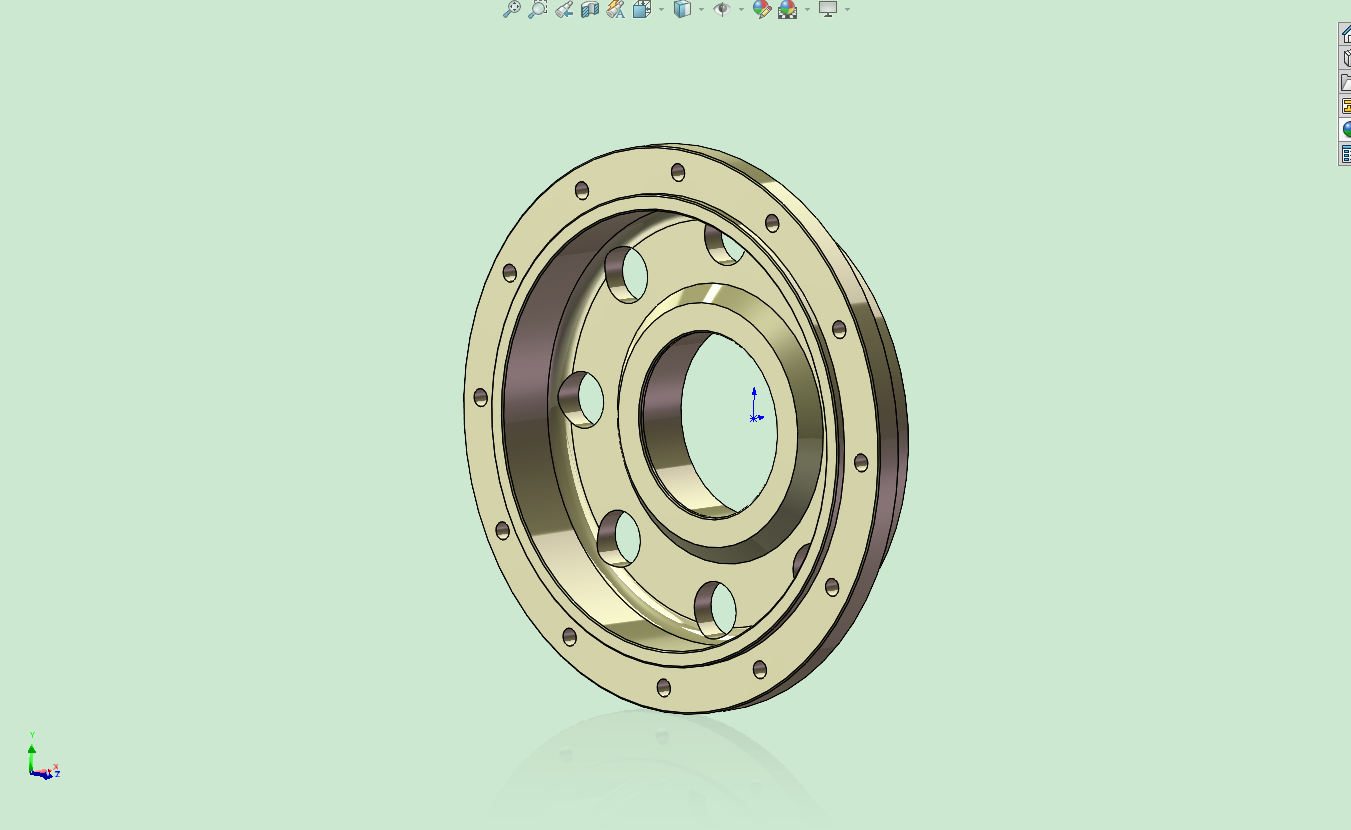

42	轴承压盖.png	172.09K
43	轴承压盖.SLDPRT	272.18K

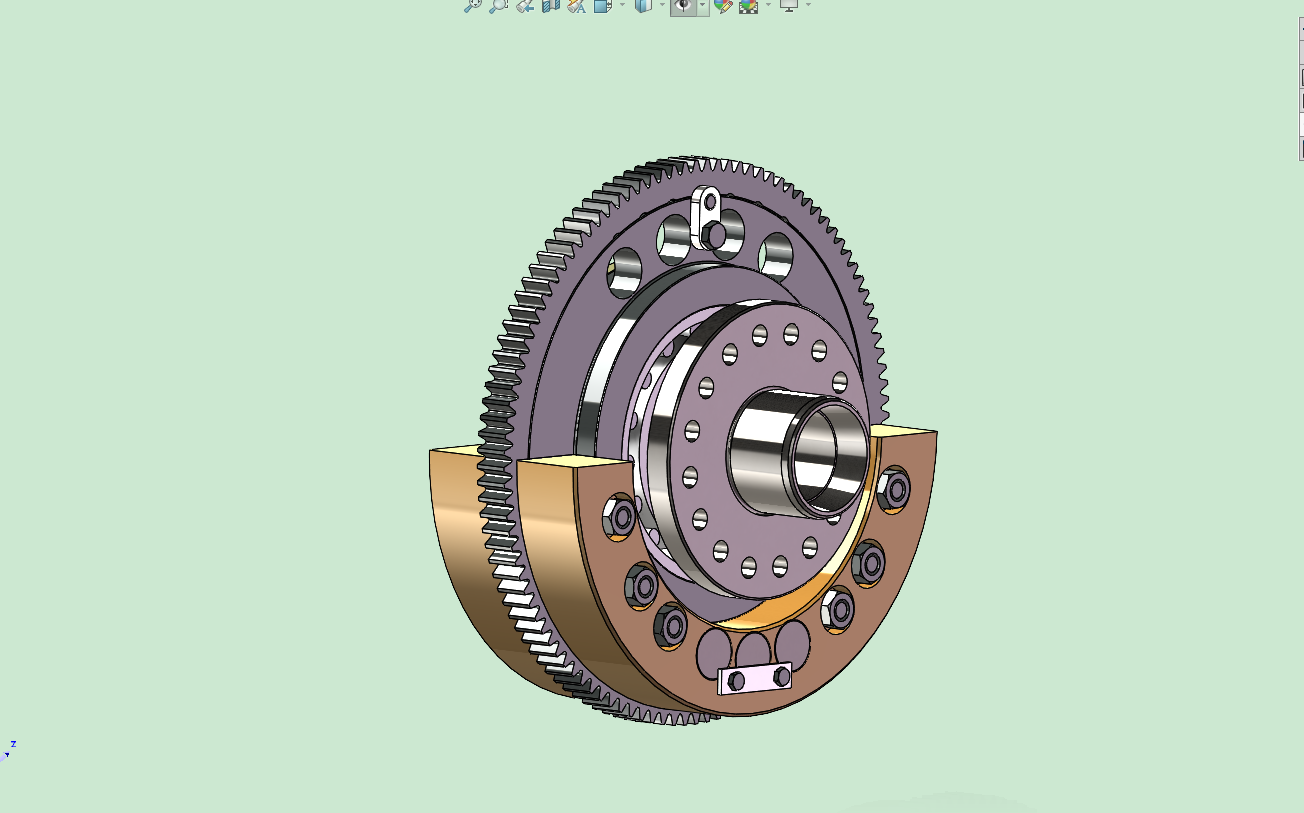

44	轴承室装配.png	219.30K
45	轴承室装配.SLDASM	1.45M
46	轴承座.SLDPRT	334.70K
47	轴承油箱右侧.SLDPRT	357.80K
48	轴承油箱右侧端盖.SLDPRT	181.45K
49	轴承油箱左侧端盖.SLDPRT	160.07K
50	进料口.SLDPRT	172.90K
51	进料端支腿.SLDPRT	162.61K
52	迷宫.SLDPRT	136.25K
53	镜向出料端支腿.SLDPRT	102.24K
54	镜向张紧板.SLDPRT	74.03K
55	镜向筛箱右侧板.SLDPRT	280.07K
56	镜向轴承油箱右侧.SLDPRT	195.62K
57	镜向进料端支腿.SLDPRT	102.12K
58	高强度六角头螺栓20×60.SLDPRT	154.34K
59	高强度螺母M20.SLDPRT	111.55K

此图纸下载需要3500金币

立即下载

发布者

随机昵称

创作: 9

粉丝: 3

加入时间：2022-08-18

私信

关注

模型信息

图纸ID：737619

图纸格式：sldasm,sldprt

文件大小：20.15M

所需金币：3500

上传时间：2023-10-11 10:11:57

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2021

图纸简介

椭圆筛具有高效、筛分精度高，适合范围广等优点。和同规格普通筛机相比，有更大的处理量和更高的筛分效率。适用于冶金行业的溶剂、冷烧结矿筛分，矿山行业的矿石分级，煤炭行业的分级及脱水、脱介等作业。是现有大型振动筛及国外引进产品的理想替代产品。 TK椭圆振动筛被广泛用于采石场、砂石料的筛分作业，也可供选煤、选矿、建材、建筑、电力及化工等行业作产品的分级之用。
