盒形件成形模具（ID:738300）

设备部件 / 模具类 / 盒形件成形模具

©原创

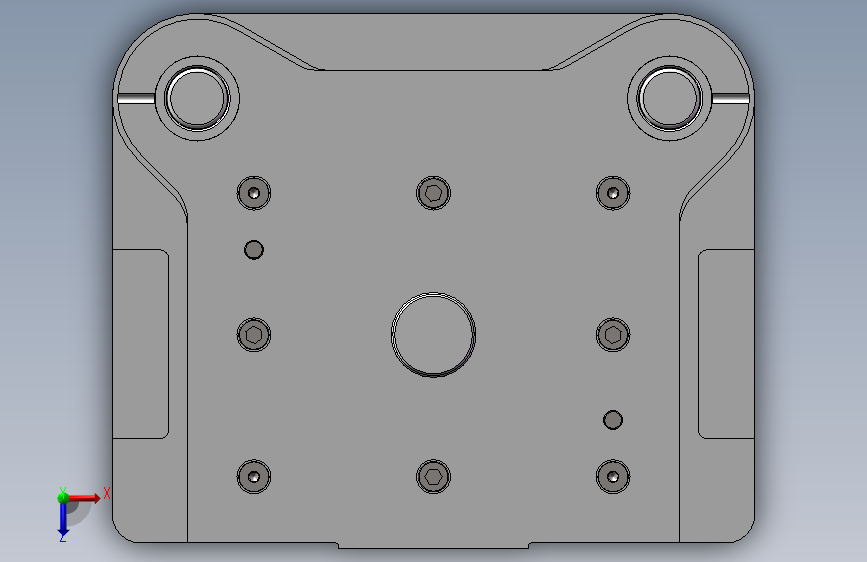

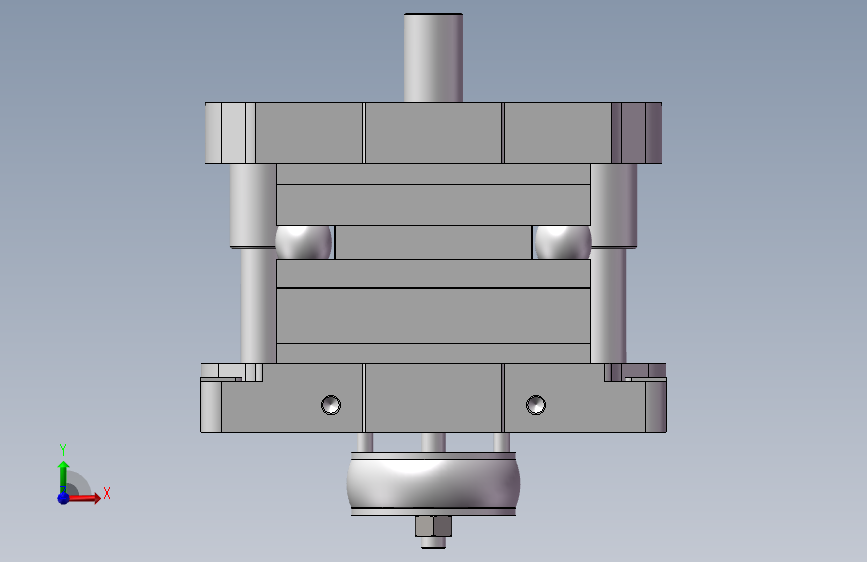

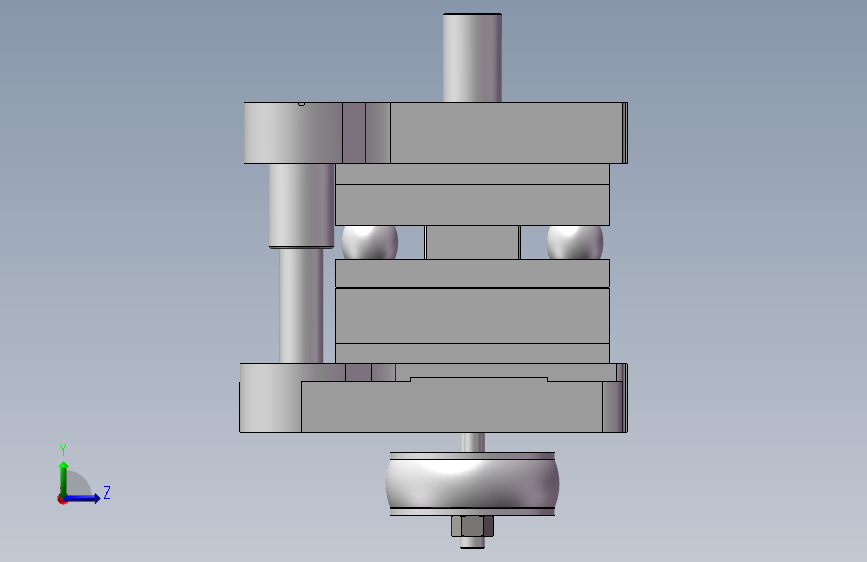

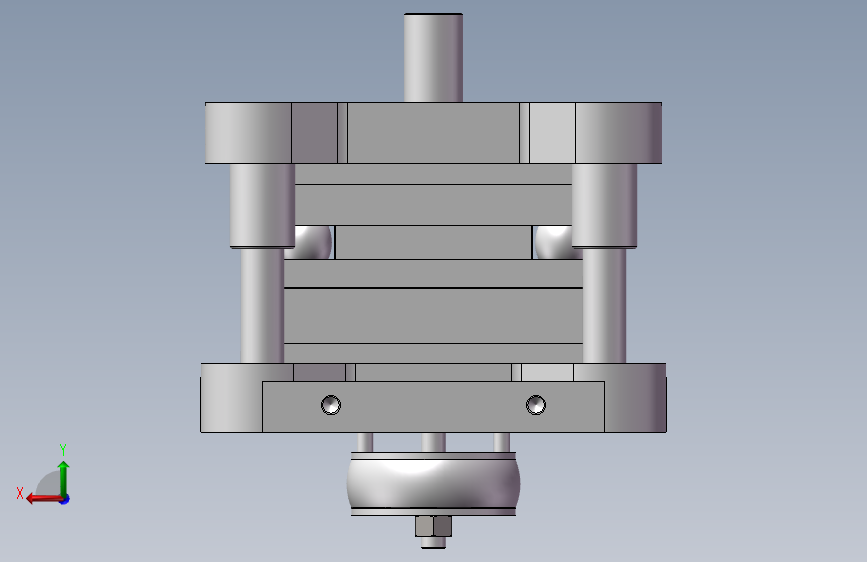

平面图

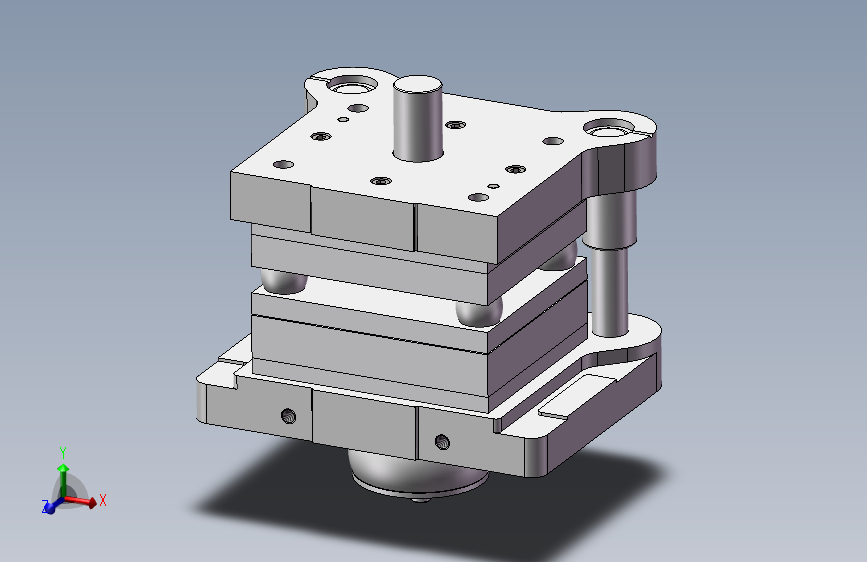

3D视图

文件列表

#	文件名称	文件大小
1	16970272676752.zip	4.60M

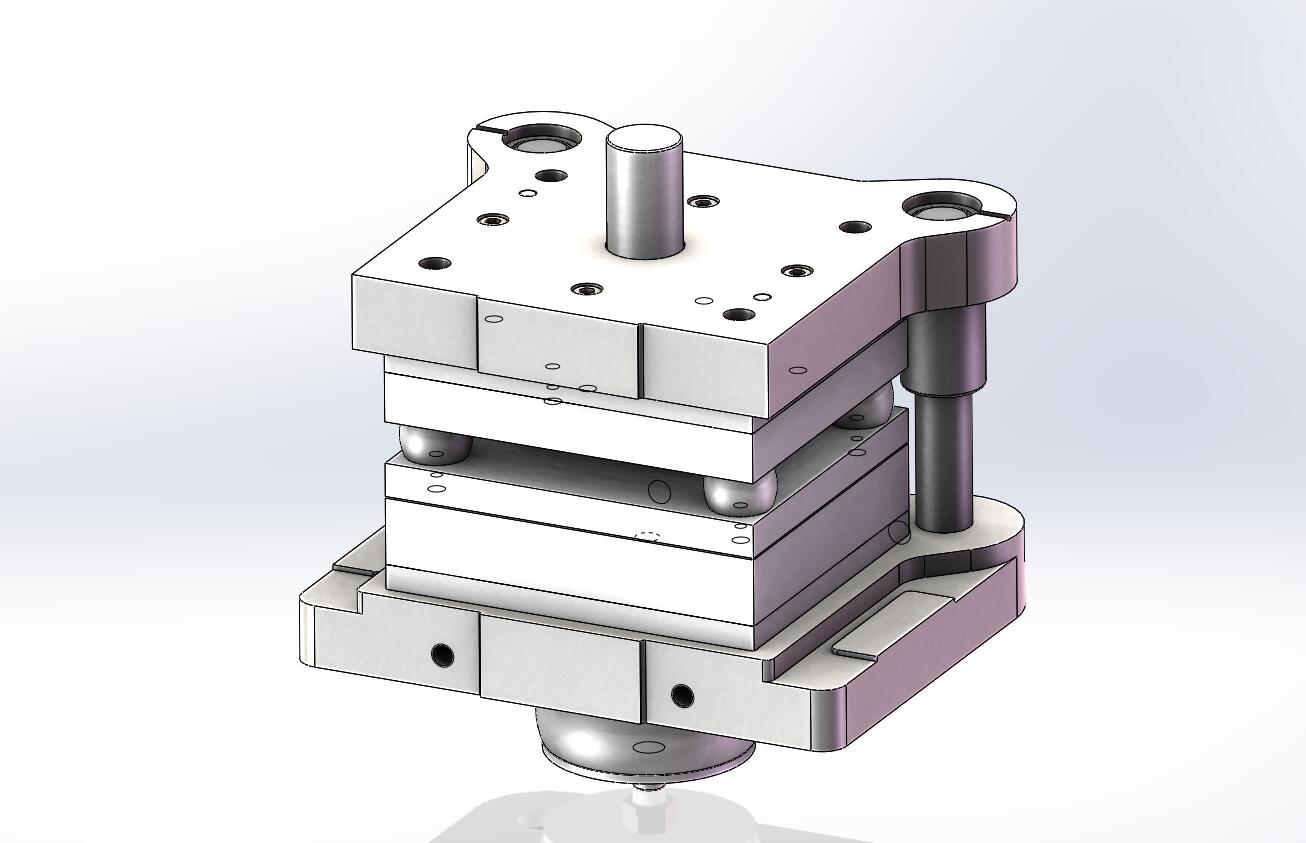

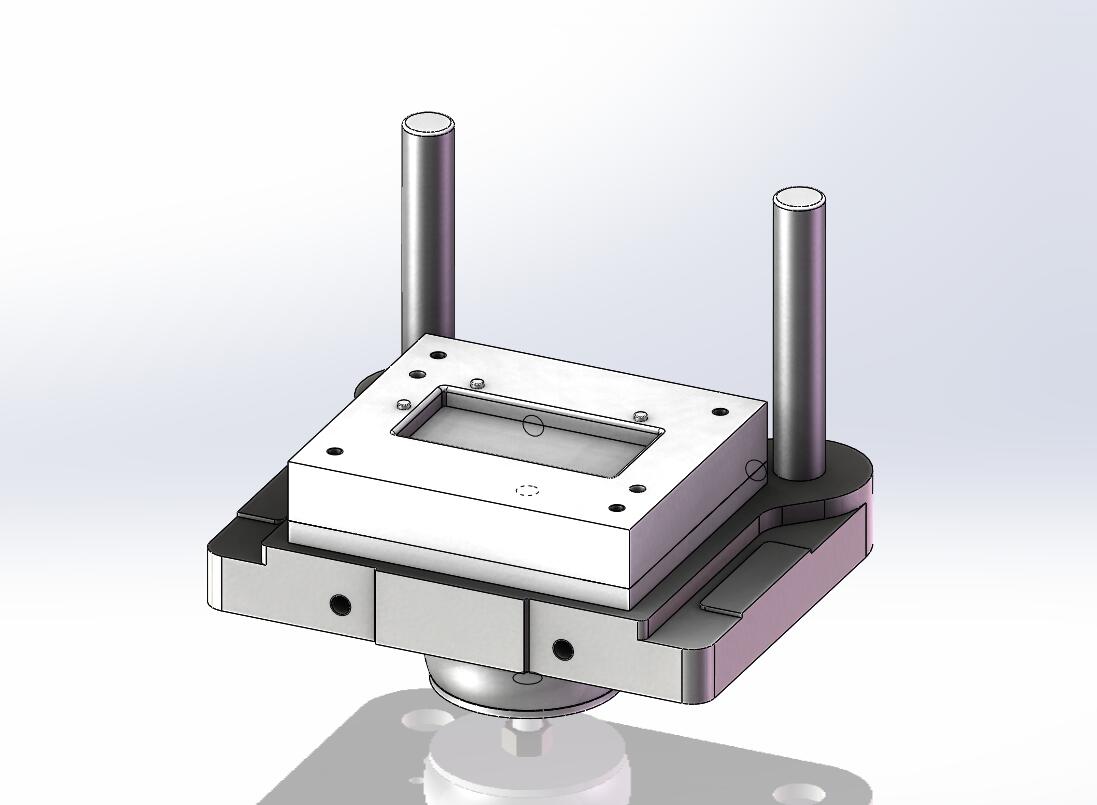

2	三维装配图.jpg	63.62K

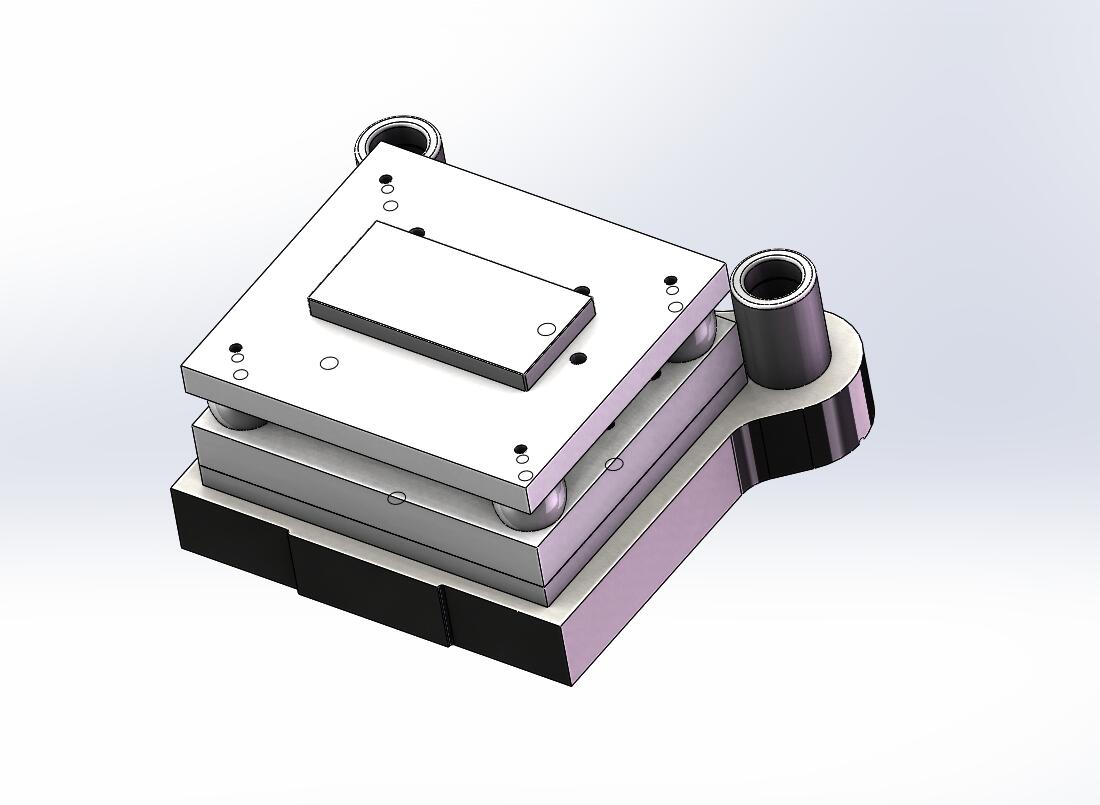

3	上模.jpg	49.34K
4	下模.jpg	43.37K

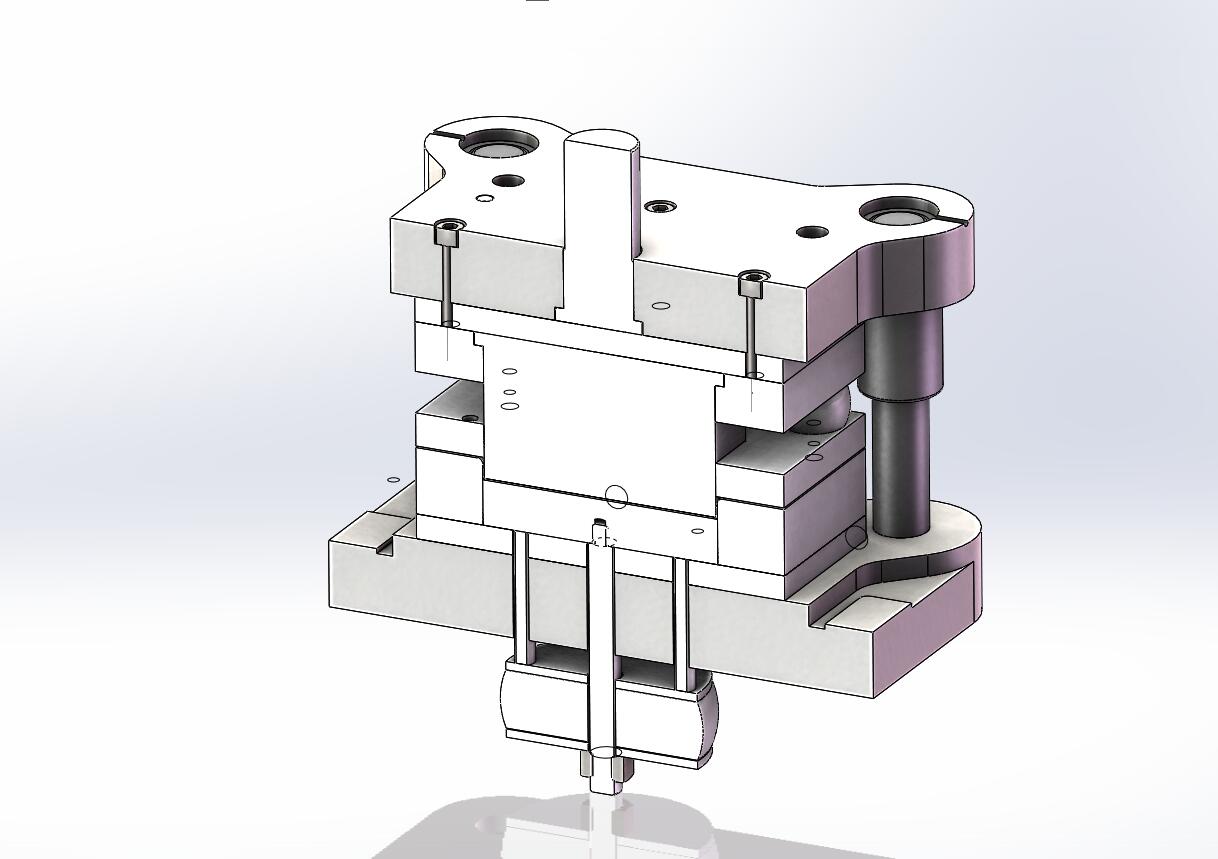

5	剖视图.jpg	55.93K

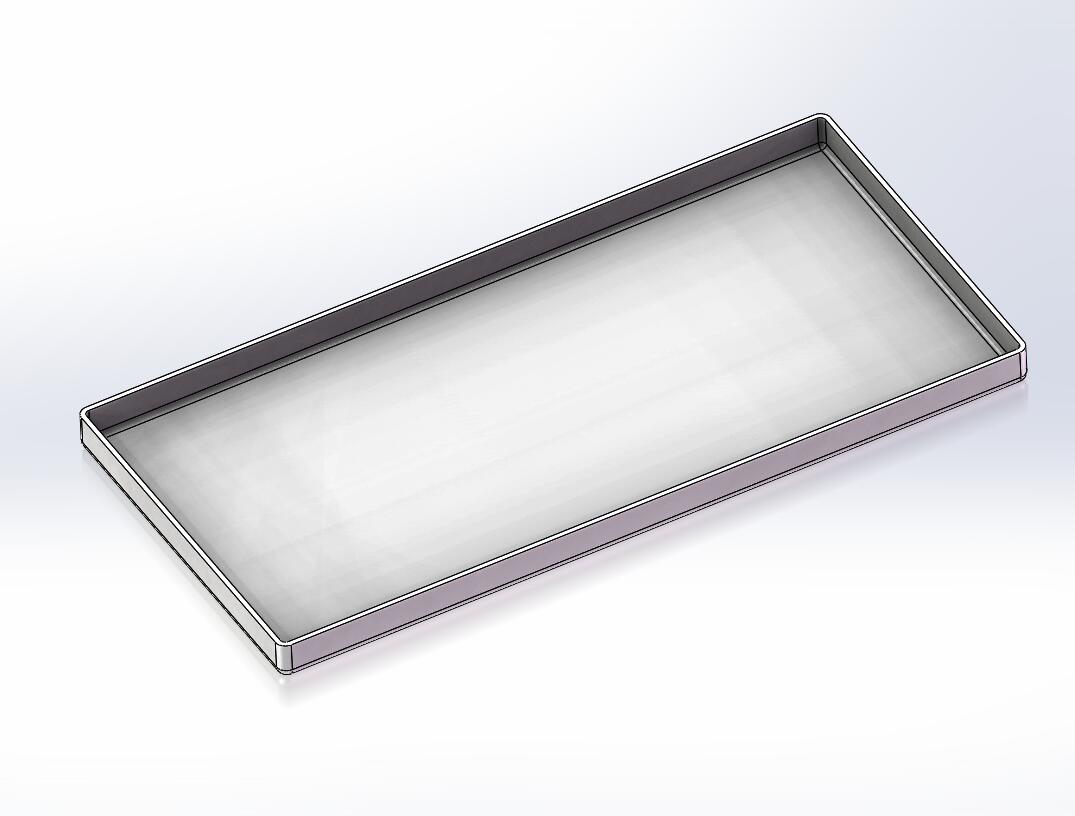

6	工件三维.jpg	42.54K
7	总装图.STEP	1.59M

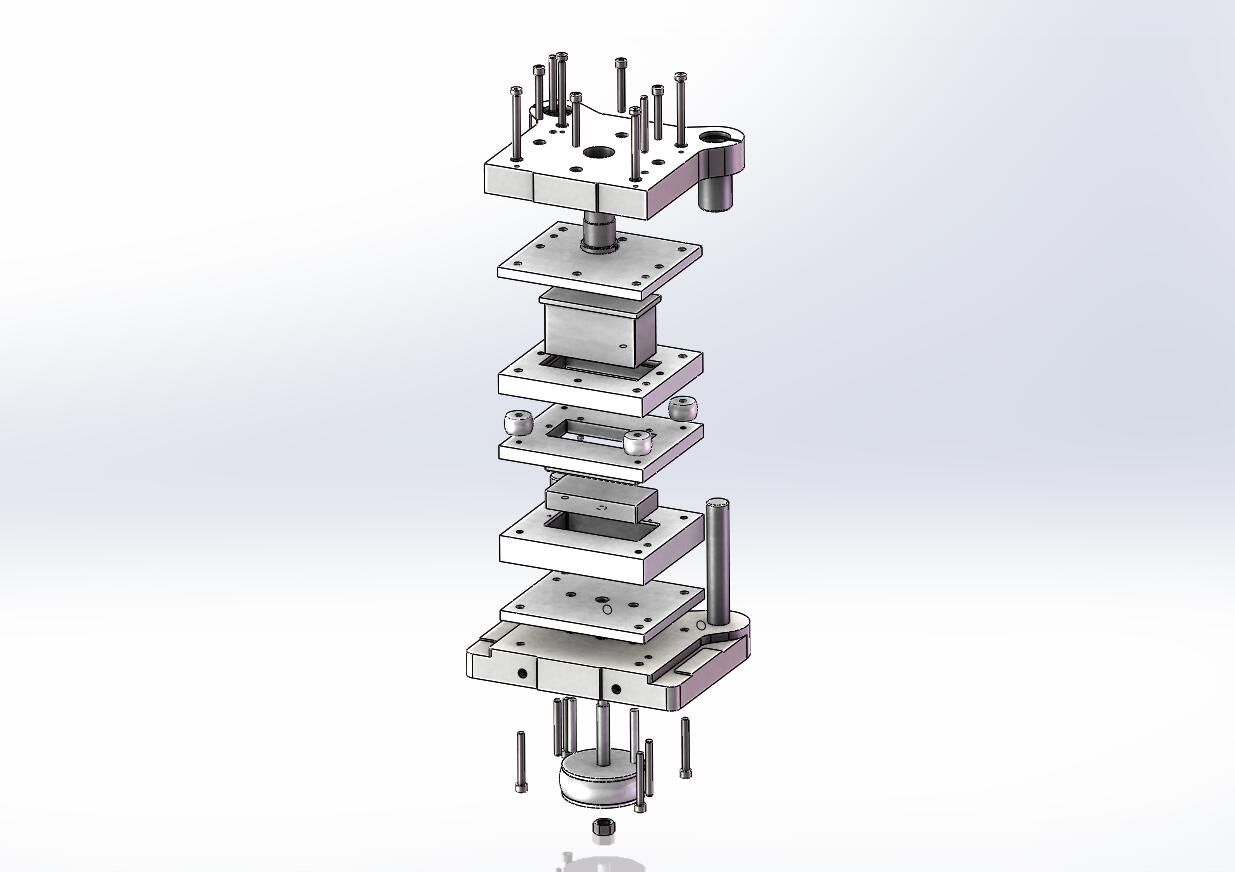

8	爆炸图.jpg	49.25K
9	GB╱T119.2-2000[淬硬钢和马氏体不锈钢圆柱销10×85].sldprt	114.20K
10	GB╱T2855.1-2008[后侧导柱滑动导向模架上模座L×B≤200×160滑动导向上模座后侧导柱250×125×45].sldprt	295.89K
11	GB╱T2855.1-2008[后侧导柱滑动导向模架上模座L×B＞200×160滑动导向上模座后侧导柱315×200×50].sldprt	269.64K
12	GB╱T2855.2-2008[后侧导柱滑动导向模架下模座滑动导向下模座后侧导柱250×200×50].sldprt	308.49K
13	GB╱T2861.2-2008[滚动导向导柱32×225].sldprt	76.81K
14	GB╱T2861.3-2008[滑动导向导套A32×45].sldprt	160.12K
15	GB╱T6170-2015[1型六角螺母M18].sldprt	153.97K
16	GB╱T70.1-2008[内六角圆柱头螺钉M10×70].sldprt	132.42K
17	GB╱T70.1-2008[内六角圆柱头螺钉M10×80].sldprt	128.52K
18	GB／T5281-1985[内六角圆柱头轴肩螺钉10×100].sldprt	176.62K
19	上垫板.SLDPRT	76.83K
20	上模.SLDASM	325.46K
21	下垫板.SLDPRT	77.88K
22	下模.SLDASM	226.97K
23	下模座.SLDPRT	54.99K
24	凸模固定板.SLDPRT	118.93K
25	凹模.SLDPRT	174.19K
26	卸料板.SLDPRT	95.51K
27	弹顶器.SLDPRT	120.99K
28	总装图.SLDASM	456.95K
29	拉深凸模.SLDPRT	84.39K
30	挡料销.SLDPRT	74.10K
31	推件器.SLDPRT	67.22K
32	推杆.SLDPRT	45.78K
33	模柄.SLDPRT	81.89K
34	橡胶.SLDPRT	114.04K
35	盒形件.SLDPRT	89.29K
36	盒形件展开.SLDPRT	179.40K
