多功能农用机

（ID:740115）

改图/画图

机械设备 / 非标机械 / 多功能农用机

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	10-螺钉-20.SLDPRT	174.00K
2	10-螺钉-8.SLDPRT	180.50K
3	15-螺钉-20.SLDPRT	178.50K
4	16-螺钉-20.SLDPRT	177.50K
5	1传动轴.SLDPRT	172.50K
6	20-螺钉-40.SLDPRT	182.50K
7	20螺钉100.SLDPRT	175.50K
8	a渲染总装配sw.SLDASM	5.85M
9	c侧挡板.SLDPRT	223.50K
10	T型支撑.SLDPRT	271.00K
11	x上盖.SLDPRT	454.50K
12	x分动主轴.SLDPRT	182.00K
13	x升降机.SLDASM	464.50K
14	x升降机厚大.SLDPRT	309.50K
15	x升降架后挡板.SLDPRT	151.00K
16	x大锥齿.SLDPRT	521.50K
17	x封口.SLDPRT	157.00K
18	x底座.SLDPRT	522.50K
19	x被动固定.SLDPRT	158.00K
20	x被动轴.SLDPRT	215.50K
21	x锥齿.SLDPRT	422.00K
22	z1.SLDASM	5.22M
23	上壳.SLDPRT	1.30M
24	中间臂液压固定.SLDPRT	158.50K
25	主动轮.SLDPRT	294.00K
26	从动轮固定.SLDPRT	126.00K
27	传动出锥齿.SLDPRT	463.50K
28	传递轴.SLDPRT	159.50K
29	侧板固定钉1.SLDPRT	141.50K
30	减震固定.SLDPRT	140.00K
31	减震柱.SLDPRT	169.00K
32	减震柱链接头.SLDPRT	182.00K
33	分动机.SLDASM	788.50K
34	分动轴承.SLDPRT	310.00K
35	前壳.SLDPRT	404.50K
36	前工作区液压2.SLDPRT	150.00K
37	前挡盖.SLDPRT	254.00K
38	前臂.SLDPRT	428.50K
39	前臂大液压.SLDPRT	170.00K
40	前臂液压.SLDPRT	174.50K
41	前臂液压固定2.SLDPRT	163.50K
42	前臂液压扣1.SLDPRT	147.50K
43	前臂液压扣2.SLDPRT	142.50K
44	前臂液压扣总.SLDASM	143.50K
45	升降侧盖.SLDPRT	162.50K
46	升降台控制杆.SLDPRT	299.50K
47	升降机平台.SLDPRT	608.50K
48	升降机平台盖.SLDPRT	453.50K
49	发动机.SLDASM	2.05M
50	发动机辅助轮.SLDPRT	360.50K
51	发动机齿轮.SLDPRT	369.50K
52	后轮轴承.SLDPRT	421.00K
53	喷雾器支撑板.SLDPRT	330.00K
54	喷雾固定.SLDPRT	177.00K
55	喷雾头.SLDPRT	331.50K
56	喷雾支撑.SLDPRT	214.50K
57	回转传动轴承.SLDPRT	281.00K
58	回转大齿.SLDPRT	394.00K
59	回转轴承.SLDPRT	422.00K
60	封闭1.SLDPRT	258.50K
61	工作前液压1.SLDPRT	188.00K
62	底.SLDPRT	1.18M
63	底架.SLDASM	5.81M
64	底盘1.SLDPRT	706.50K
65	底盘2.SLDPRT	413.50K
66	座位.SLDPRT	307.50K
67	弹簧.SLDPRT	802.00K
68	总喷雾器.SLDASM	344.00K
69	总水箱.SLDASM	202.50K
70	总电动机.SLDASM	410.50K
71	总钻头.SLDASM	288.00K
72	挡盖.SLDPRT	182.50K
73	支撑轮.SLDPRT	207.50K
74	支撑轮2.SLDPRT	202.50K
75	支杆1.SLDPRT	301.50K
76	支架.SLDPRT	498.00K
77	星星齿轮.SLDPRT	230.50K
78	星星齿轮中.SLDPRT	430.50K
79	曲轴.SLDPRT	2.03M
80	曲轴固定.SLDPRT	180.50K
81	曲轴固定螺钉.SLDPRT	214.00K
82	曲轴端盖1.SLDPRT	209.00K
83	曲轴轴承.SLDPRT	271.50K
84	梨固定.SLDPRT	153.00K
85	水桶.SLDPRT	214.50K
86	水桶盖.SLDPRT	304.50K
87	活塞杆.SLDPRT	519.00K
88	液压上.SLDPRT	297.00K
89	液压动力.SLDPRT	285.50K
90	液压升降支架.SLDPRT	506.50K
91	液压底.SLDPRT	589.50K
92	液压总装.SLDASM	340.50K
93	液压支杆.SLDPRT	178.50K
94	液压系统二.SLDPRT	436.50K
95	液压系统齿轮1.SLDPRT	297.00K
96	犁.SLDPRT	264.00K
97	犁支杆.SLDPRT	401.00K
98	犁液压杆1.SLDPRT	186.50K
99	犁液压杆2.SLDPRT	155.50K
100	电动机1.SLDPRT	825.00K
101	电动机带轮.SLDPRT	278.00K
102	电动机支架.SLDASM	1.05M
103	电动机轴.SLDPRT	242.50K
104	电瓶.SLDPRT	803.50K
105	皮带13-6^底架.sldprt	765.50K
106	盾牌固定螺钉.SLDPRT	279.00K
107	盾牌液压杆固定.SLDPRT	213.00K
108	盾牌液压杆固定2.SLDPRT	154.00K
109	盾牌铲.SLDPRT	512.50K
110	盾铲液压杆1.SLDPRT	447.50K
111	盾铲液压杆2.SLDPRT	234.50K
112	端盖.SLDPRT	439.50K
113	端盖轴承.SLDPRT	718.50K
114	缸体.SLDPRT	462.50K
115	肥料斗.SLDPRT	195.00K
116	药泵.SLDASM	671.50K
117	药泵传动轴.SLDPRT	218.00K
118	药泵壳.SLDPRT	500.00K
119	药泵头.SLDPRT	949.50K
120	药泵板.SLDPRT	145.00K
121	药泵皮带轮.SLDPRT	267.50K
122	药泵端盖.SLDPRT	313.50K
123	药泵螺丝.SLDPRT	199.00K
124	药泵轴.SLDPRT	163.50K
125	螺钉1.SLDPRT	307.00K
126	车体支撑架.SLDPRT	785.50K
127	转动齿轮.SLDPRT	300.50K
128	轴承.SLDPRT	495.00K
129	轴杆.SLDPRT	580.00K
130	钻头.SLDPRT	269.50K
131	钻头前中间固定.SLDPRT	161.50K
132	钻头前工作区.SLDASM	560.50K
133	钻头控制箱.SLDPRT	175.00K
134	钻头控制箱固定.SLDPRT	178.00K
135	钻头箱.SLDPRT	388.50K
136	铲斗x.SLDPRT	422.00K
137	铲斗前工作区.SLDASM	318.50K
138	铲斗扣1.SLDPRT	164.00K
139	铲斗扣2.SLDPRT	175.00K
140	铲斗扣总.SLDASM	149.00K
141	铲斗液压1.SLDPRT	170.00K
142	铲斗液压2.SLDPRT	164.00K
143	镜向喷雾器支撑板.SLDPRT	104.00K
144	镜向底盘2.SLDPRT	170.00K
145	镜向总喷雾器.SLDASM	93.00K
146	门.SLDASM	186.00K
147	零件3.SLDPRT	165.50K
148	驾驶室.SLDASM	795.50K
149	驾驶舱上侧.SLDPRT	342.50K
150	驾驶舱主体4.SLDPRT	1.09M
151	驾驶舱主体前玻璃上.SLDPRT	447.00K
152	驾驶舱主体前玻璃下.SLDPRT	491.50K
153	驾驶舱左下1.SLDPRT	308.00K
154	驾驶舱左右控制.SLDPRT	290.00K
155	驾驶门上1.SLDPRT	511.50K
156	驾驶门上玻璃.SLDPRT	272.50K
157	驾驶门下1.SLDPRT	332.50K

此图纸下载需要50金币

立即下载

发布者

火星上的冷风

创作: 338

粉丝: 24

加入时间：2023-05-25

私信

关注

模型信息

图纸ID：740115

图纸格式：sldprt,sldasm

文件大小：41.25M

所需金币：50

上传时间：2023-10-14 16:00:26

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2014

图纸简介

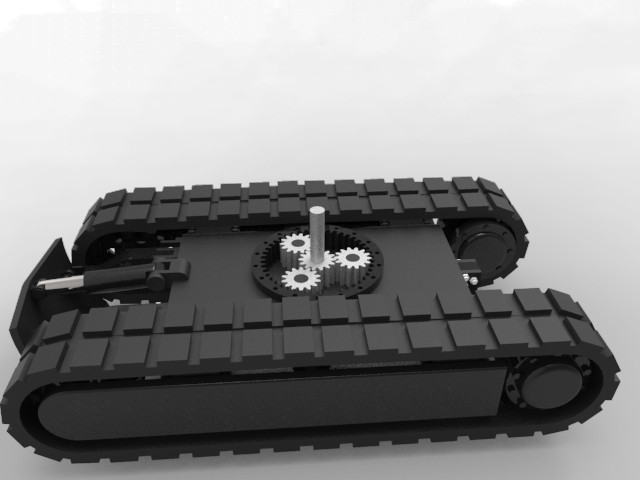

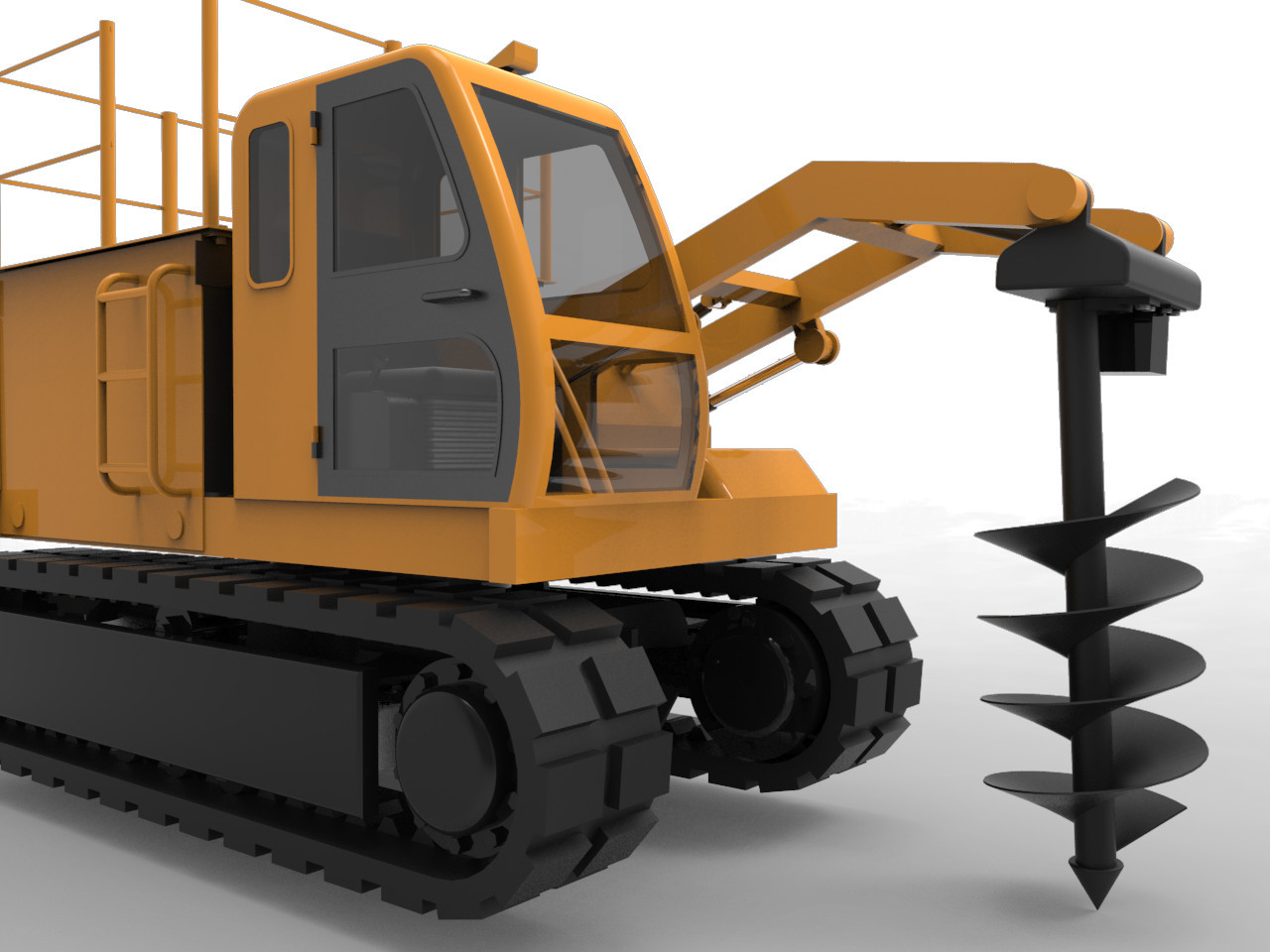

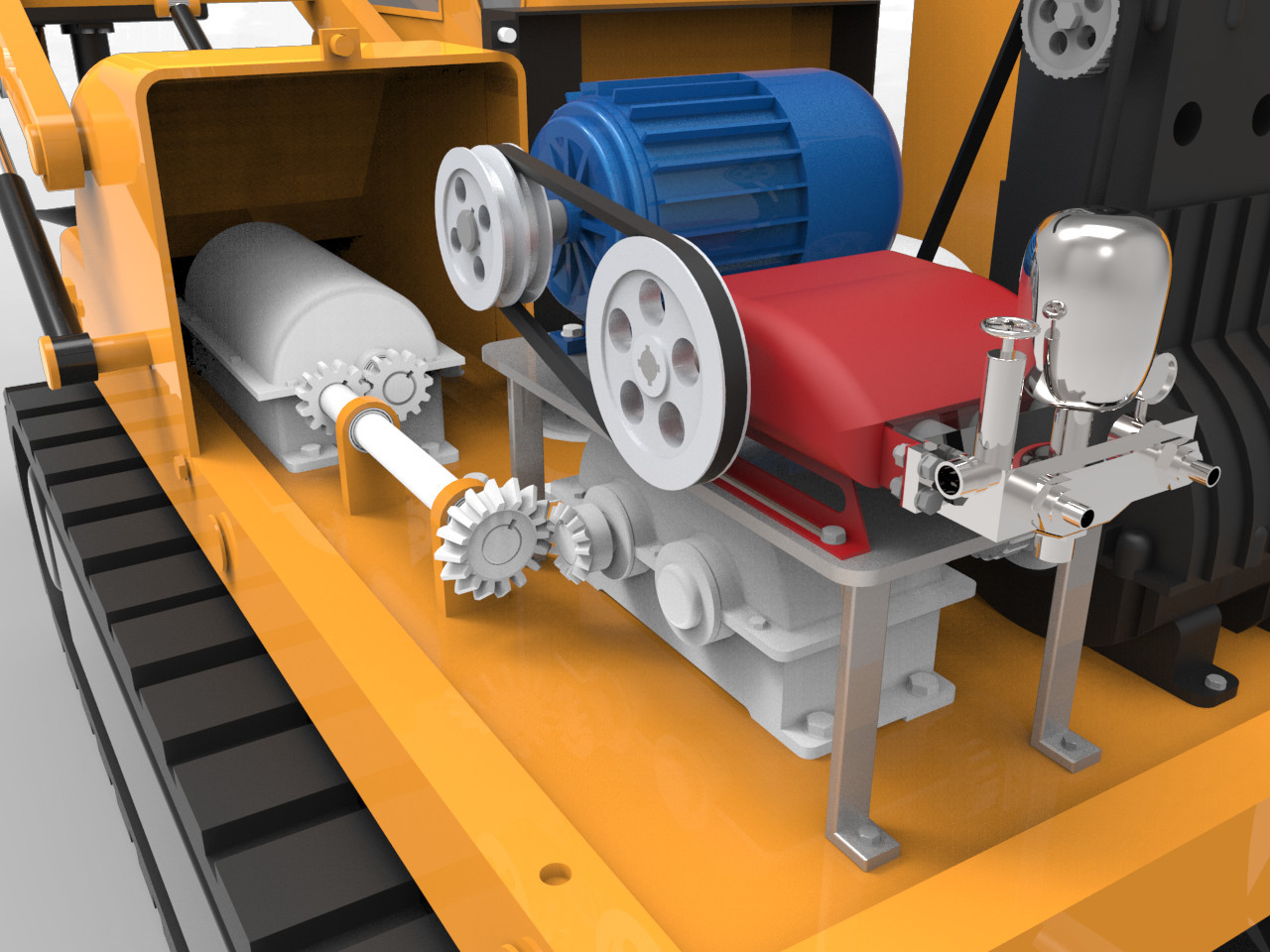

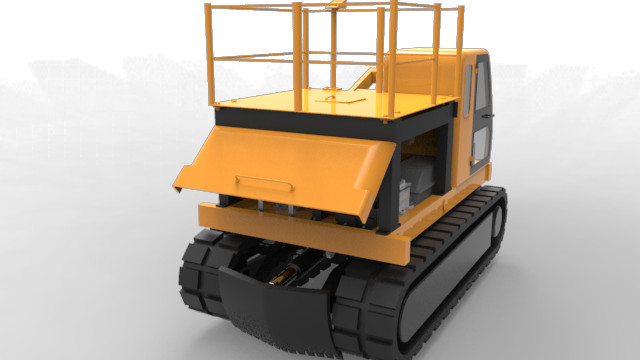

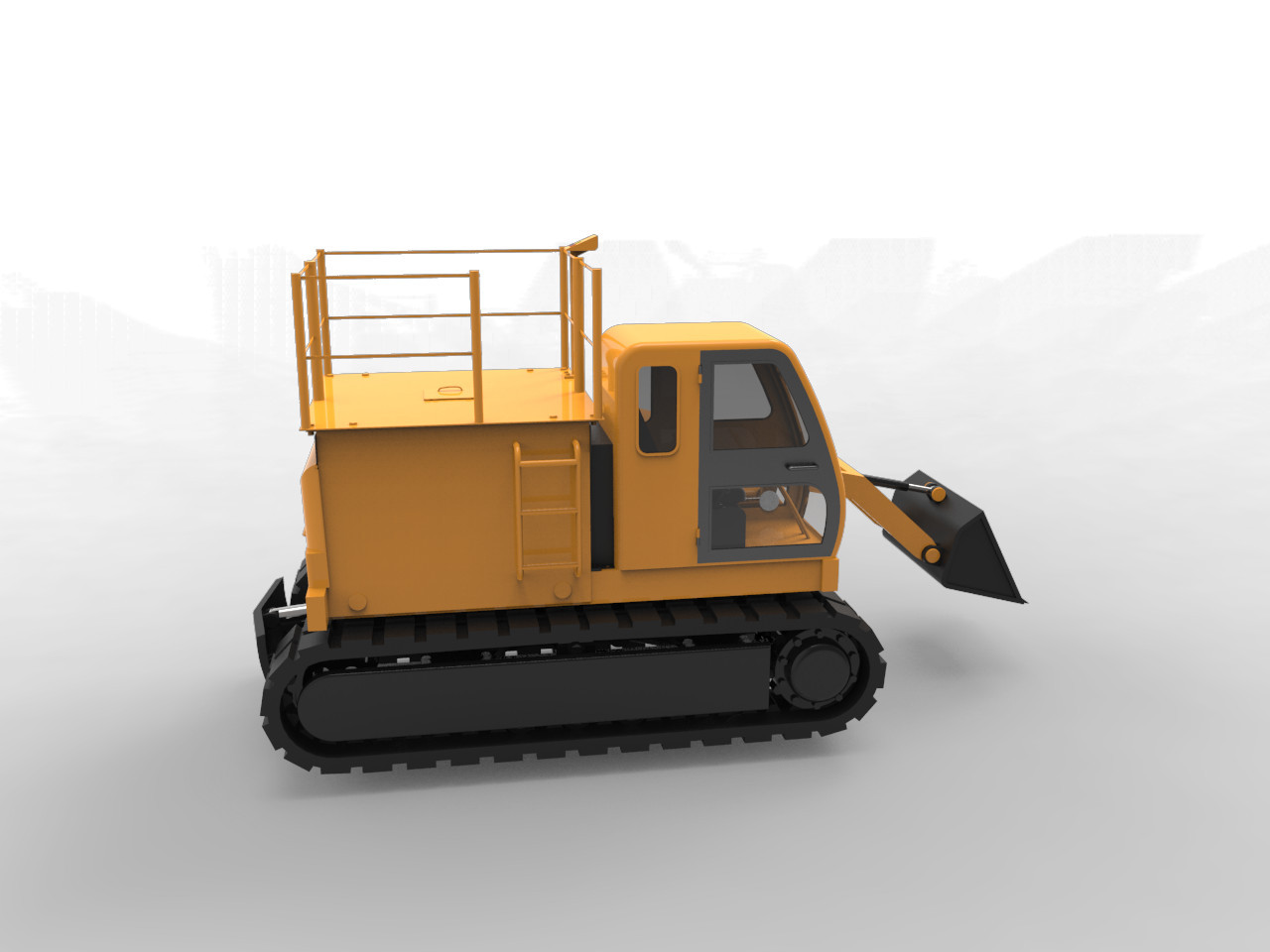

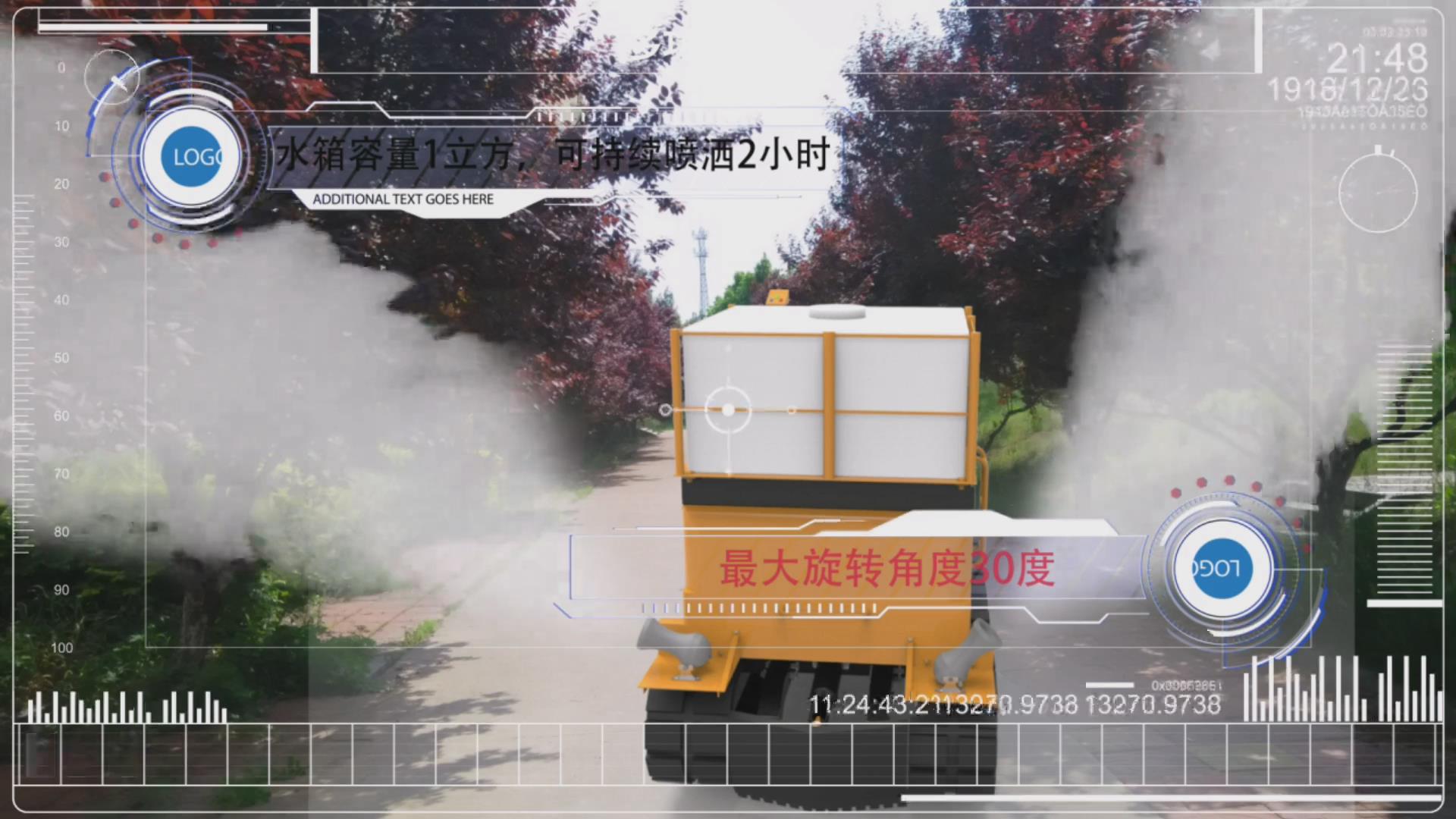

果园土壤耕作多数采用人工进行，少数采用机械作务；果农急需的果园作业辅助农机具，一是土壤耕作具。二是先进的喷药机械。三是果园修剪机械、快捷工具。多功能农用机正是解决这些问题，一人，一台机器人即可搞定；它由施肥模块，喷药模块，升降模块，修整模块组成；车体前方装有犁车后安装推板肥料斗及输送装置，犁地深度最大40cm，V字型设计，有利于土回填。双高压喷雾装置高压药泵电动机，喷雾角度0到40度，三缸柱塞泵流量：30L/min 转速：800~1000R/min。升降模块上升高度1m，总高度2.6m，针对苹果、板栗等高株果树的修剪、采摘设计。修整模块由推土模块和钻头模块组成，通过推
