挖掘机铲斗型破碎筛分一体机（ID:740878）

机械设备 / 工程机械 / 挖掘机铲斗型破碎筛分一体机

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16973600318409.zip	23.01M

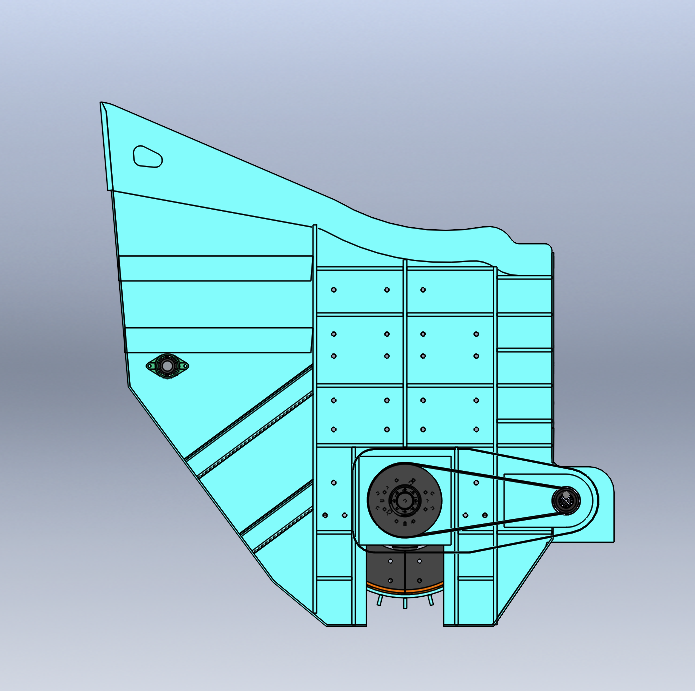

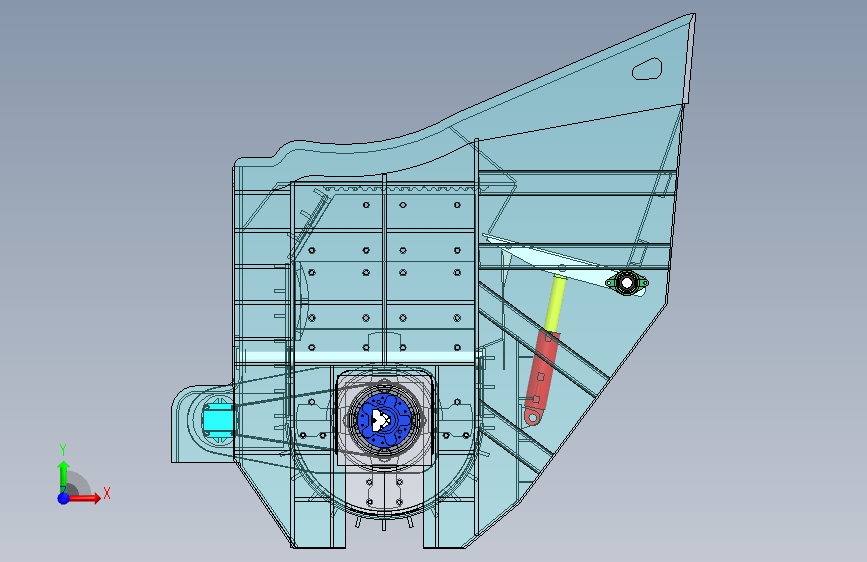

2	主视图.png	320.88K

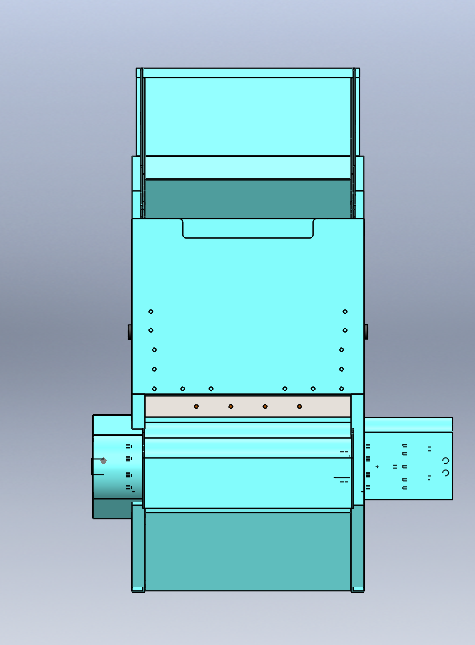

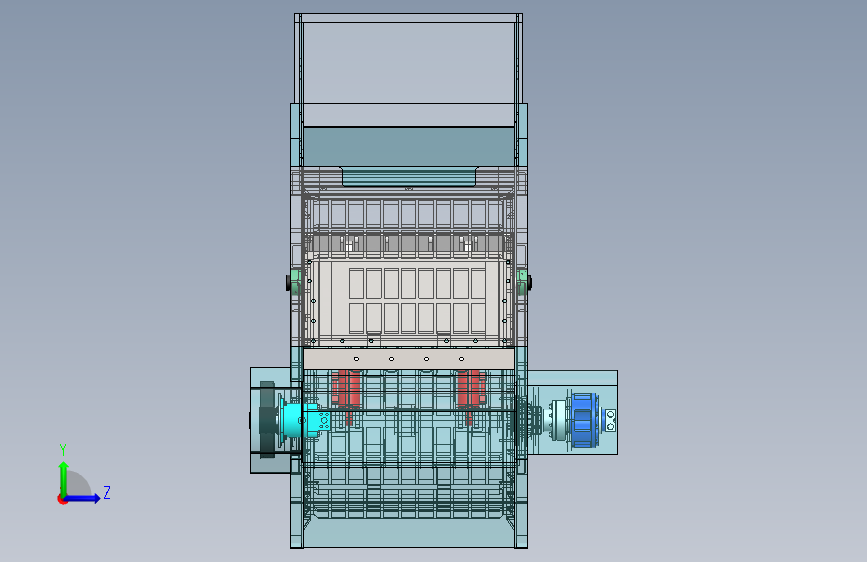

3	侧视图.png	166.49K

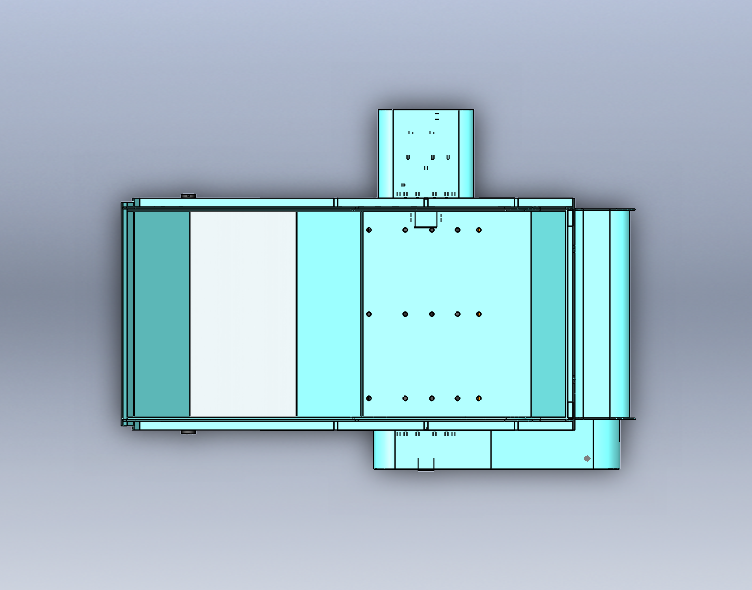

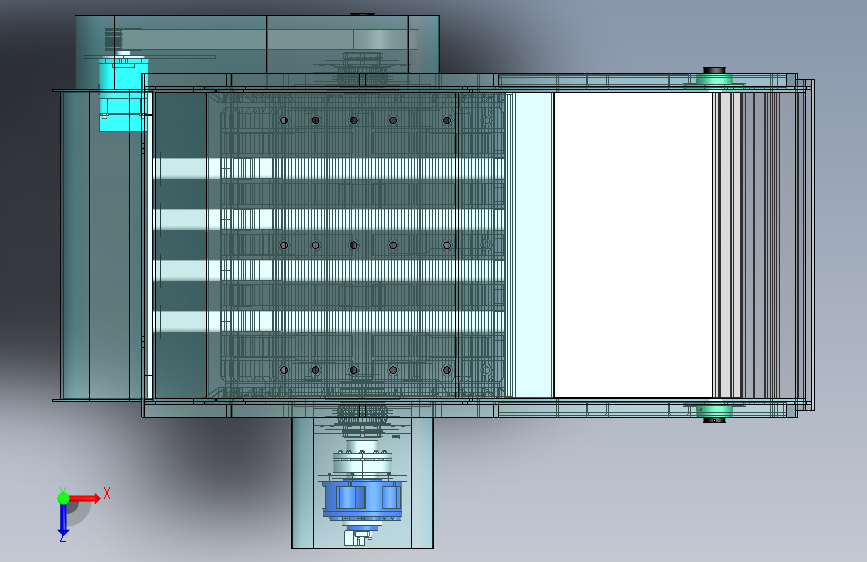

4	俯视图.png	323.61K

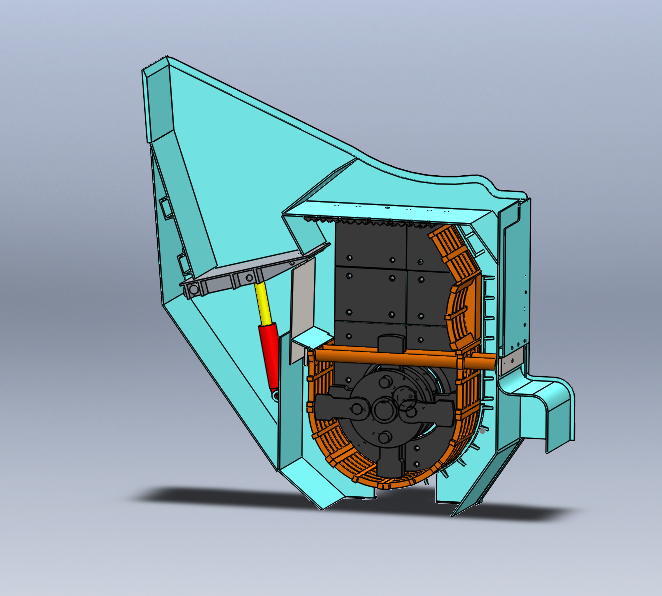

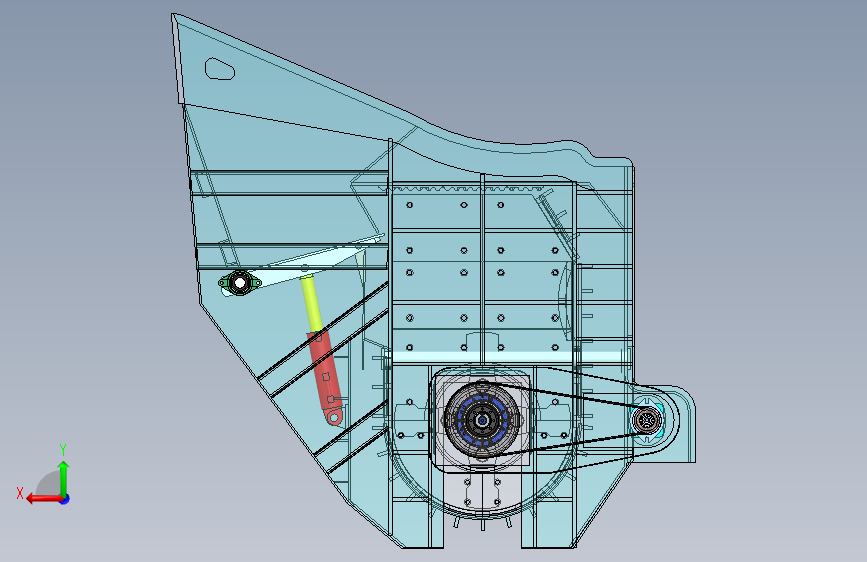

5	剖视图.png	333.42K

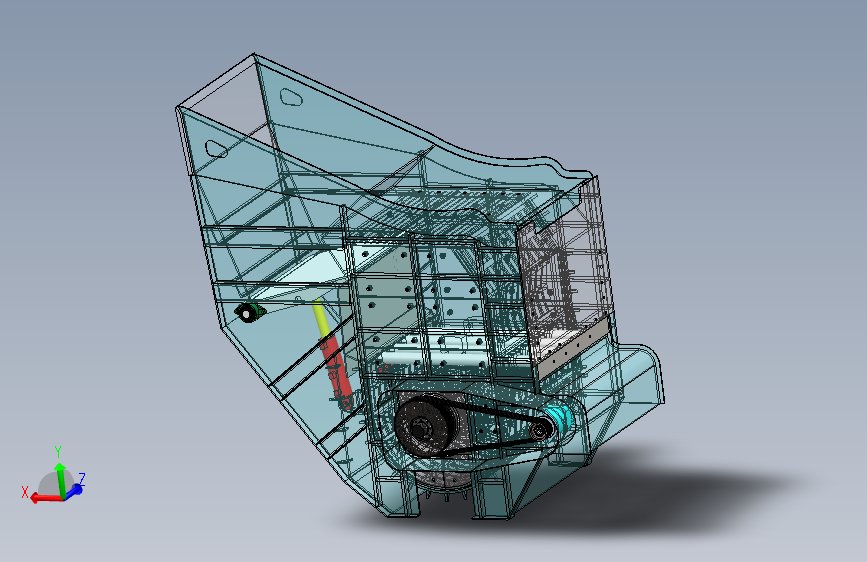

6	总图.png	453.45K

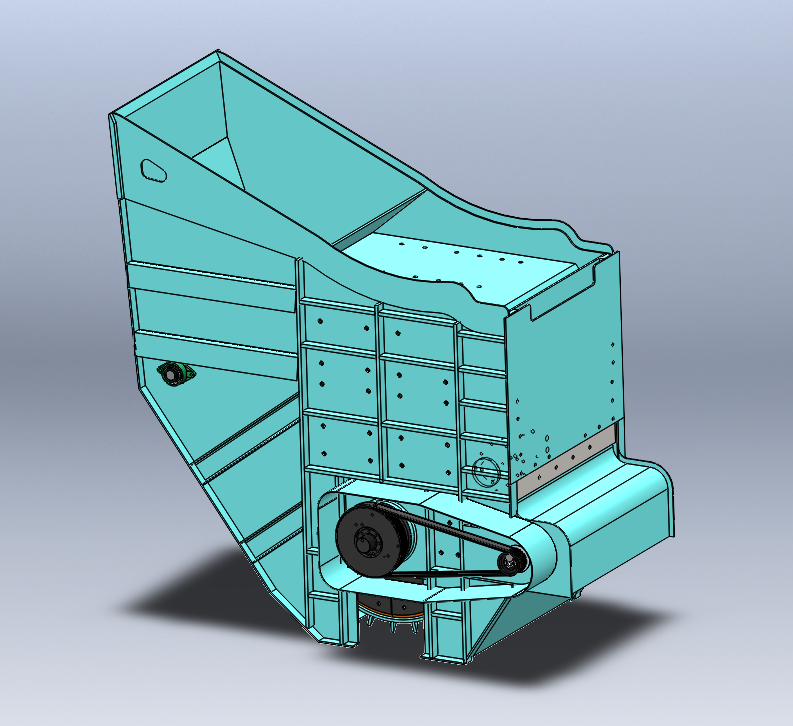

7	P1200连接板-1164.SLDPRT	80.18K
8	P1200连接板-630.SLDPRT	73.72K
9	P1200连接板.SLDPRT	78.61K
10	P1200销轴板.SLDPRT	69.74K
11	PCZ1200.1-10篦板挡板1.SLDPRT	81.84K
12	PCZ1200.1-11筋板.SLDPRT	64.21K
13	PCZ1200.1-13篦板挡板2.SLDPRT	63.42K
14	PCZ1200.1-14篦板挡板3.SLDPRT	74.97K
15	PCZ1200.1-15篦板挡板4.SLDPRT	72.55K
16	PCZ1200.2转子.SLDASM	2.01M
17	PCZ1200传动轴.SLDPRT	130.67K
18	PCZ1200圆盘1.SLDPRT	108.29K
19	PCZ1200护板1.SLDPRT	129.72K
20	PCZ1200护板2.SLDPRT	117.20K
21	PCZ1200护板3.SLDPRT	136.63K
22	PCZ1200护板4.SLDPRT	136.59K
23	PCZ1200护板5.SLDPRT	142.62K
24	PCZ1200护板6.SLDPRT	140.48K
25	PCZ1200护板装配.SLDASM	260.45K
26	PCZ1200篦子.SLDASM	292.73K
27	PCZ1200篦子1.SLDPRT	291.44K
28	PCZ1200篦子2.SLDPRT	229.43K
29	PCZ1200篦子3.SLDPRT	310.21K
30	PCZ1200篦子4.SLDPRT	230.21K
31	PCZ1200篦子5.SLDPRT	220.00K
32	PCZ1200螺母.SLDPRT	104.32K
33	PCZ1200锤头（12个）.SLDPRT	128.25K
34	PCZ1200锤轴.SLDPRT	67.11K
35	PCZ1200隔套1.SLDPRT	73.58K
36	PCZ1200顶护板1.SLDPRT	216.84K
37	PCZ1200顶护板2.SLDPRT	189.53K
38	PCZ2000.2-24蓬条安装环.SLDPRT	84.02K
39	PCZ2000.2-25蓬条堵板.SLDPRT	70.25K
40	PCZ2000蓬条.SLDPRT	61.61K
41	Z2型胀紧联结套50.SLDPRT	204.45K
42	三角筋板.SLDPRT	56.20K
43	侧筋板.SLDPRT	68.19K
44	内五星液压马达SNM2-420.SLDPRT	1.59M
45	前口板.SLDPRT	55.91K
46	前口筋板.SLDPRT	46.59K
47	前料口轴.SLDPRT	76.50K
48	前沿板.SLDPRT	65.45K
49	口板.SLDPRT	62.01K
50	口板2.SLDPRT	55.05K
51	圆螺母M115×2.SLDPRT	120.31K
52	圆螺母M115×2加厚.SLDPRT	121.26K
53	圆螺母用止动垫圈115×2.SLDPRT	120.53K
54	多楔带.SLDPRT	241.28K
55	大带轮425-120-16槽PL多锲带-.SLDPRT	1.29M
56	定量泵A4FA4FO-125.SLDPRT	348.81K
57	小带轮.SLDPRT	1.30M
58	带菱形座轴承UELFLU212.SLDPRT	241.82K
59	底托板.SLDPRT	124.64K
60	底板.SLDPRT	105.22K
61	弹性柱销联轴器.SLDPRT	397.65K
62	弹簧拉杆下支座.SLDPRT	104.41K
63	挖掘机加1200.SLDASM	4.82M
64	料口油缸.SLDASM	68.28K
65	新机壳.SLDASM	464.79K
66	新机壳.SLDPRT	475.60K
67	机壳加强板.SLDPRT	53.48K
68	板1110x60x20.SLDPRT	54.71K
69	板199x60x20.SLDPRT	56.45K
70	板2200x60x20.SLDPRT	53.88K
71	板310x60x20.SLDPRT	56.42K
72	板485x60x20.SLDPRT	55.34K
73	板758.5x60x20.SLDPRT	54.42K
74	板950x60x20.SLDPRT	55.41K
75	槽钢14bx1063.SLDPRT	91.29K
76	槽钢14bx1113.SLDPRT	89.62K
77	槽钢14bx1164.SLDPRT	80.40K
78	槽钢14bx2418.SLDPRT	91.42K
79	槽钢14bx845.SLDPRT	94.46K
80	油缸杆.SLDASM	55.43K
81	活节螺栓M24×120.SLDPRT	207.94K
82	物料托板总成.SLDPRT	341.35K
83	缸体.SLDPRT	82.39K
84	缸杆.SLDPRT	40.65K
85	耳板.SLDPRT	74.58K
86	耳板2.SLDPRT	86.79K
87	胀紧套1.SLDPRT	146.24K
88	胀紧套2.SLDPRT	149.73K
89	调心滚子轴承23224C.SLDPRT	751.71K
90	轴承外盖打石机1200.SLDPRT	118.76K
91	轴承套打石机1200.SLDPRT	216.39K
92	轴承座板-2.SLDPRT	154.92K
93	轴承座板.SLDPRT	155.69K
94	铰接挡板.SLDPRT	83.51K
95	销轴.SLDPRT	85.35K
96	马达壳体.SLDPRT	196.49K

此图纸下载需要280金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 28

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：23.56M

所需金币：280

上传时间：2023-10-15 16:53:58

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

铲斗破

破碎机

工程机械

图纸简介

该铲斗为220挖掘机用，特点是结构紧凑、多用途，可以直接代替挖斗安装在挖掘机上用于破碎。它的应用领域非常广泛，包括拆除工作、建筑作业、、挖掘产品处理、疏通河道堵塞、采矿等。挖机破岩石铲斗的使用方便简单，破碎一步到位，不需要二次破碎，可以快速地进行破碎作业。它直接使用挖掘机液压系统安装，提高工作效率。本挖斗采用特殊材质，还具有耐磨、耐冲击等特点，可以更好地应对坚硬物质的破碎作业。
