CA6140车床拨叉[831002] 加工工艺和铣16槽夹具设计[版本4]（ID:752085）
![CA6140车床拨叉[831002] 加工工艺和铣16槽夹具设计[版本4]](https://html.lazystones.com/lazy/752097/image/1775d9d5-e70c-4613-90ba-4abbb5cb43fd原图(主)0.png)
![CA6140车床拨叉[831002] 加工工艺和铣16槽夹具设计[版本4]](https://html.lazystones.com/lazy/752097/image/60627d49-a89f-4202-8f42-f2d089388f15原图(主)0.png)
![CA6140车床拨叉[831002] 加工工艺和铣16槽夹具设计[版本4]](https://html.lazystones.com/lazy/752097/image/c7d017b7-0334-4aa7-9ce4-5dc37a4f5e9e原图(主)0.png)
![CA6140车床拨叉[831002] 加工工艺和铣16槽夹具设计[版本4]](https://html.lazystones.com/lazy/752097/image/df400ef7-c314-4841-9a5b-b27c014dd0fe原图(主)0.png)
![CA6140车床拨叉[831002] 加工工艺和铣16槽夹具设计[版本4]](https://html.lazystones.com/lazy/752097/image/f9a8b8dd-39a5-4db7-9475-d292ecb6616c原图(主)0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16981302578759.zip | 911.63K |

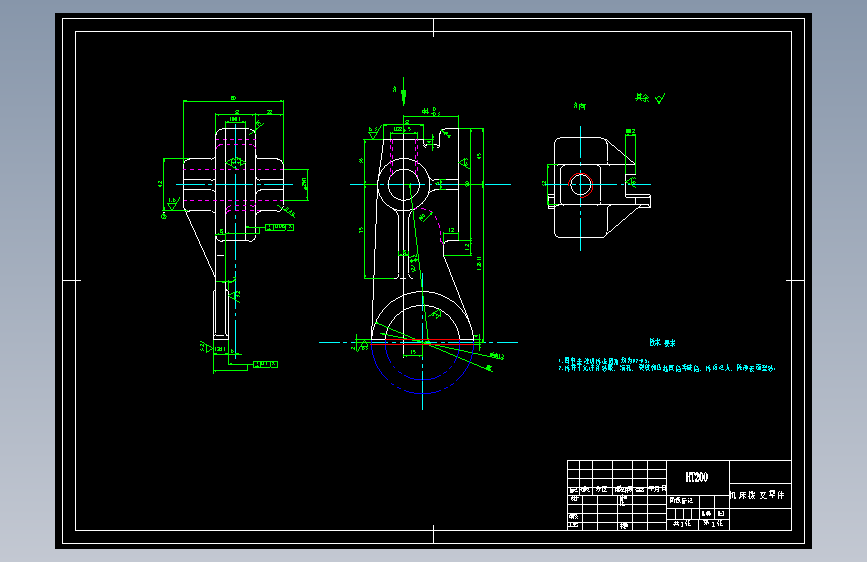

| 2 | 1机床拨叉零件图.dwg | 425.58K |
| 3 | CA6140拨叉831002工序卡.doc | 1.14M |
| 4 | CA6140拨叉831002工艺卡.doc | 117.00K |
| 5 | 拔叉的机械加工工艺规程夹具设计说明书.doc | 653.50K |

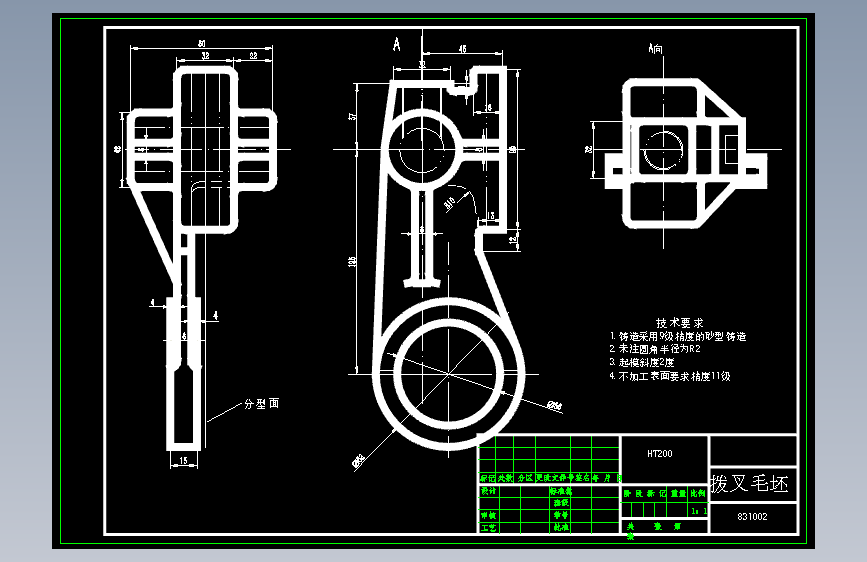

| 6 | 毛坯图.dwg | 448.24K |
| 7 | 铣16槽夹具-定位环1.dwg | 366.38K |
| 8 | 铣16槽夹具-定位环2.dwg | 367.27K |
| 9 | 铣16槽夹具-屑边销.dwg | 369.32K |
| 10 | 铣16槽夹具-心轴.dwg | 365.18K |

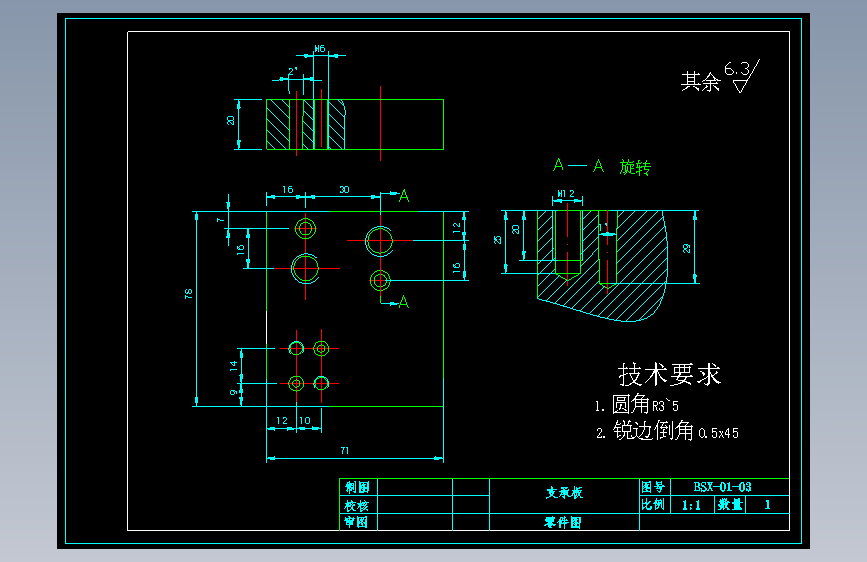

| 11 | 铣16槽夹具-支承板.dwg | 383.49K |

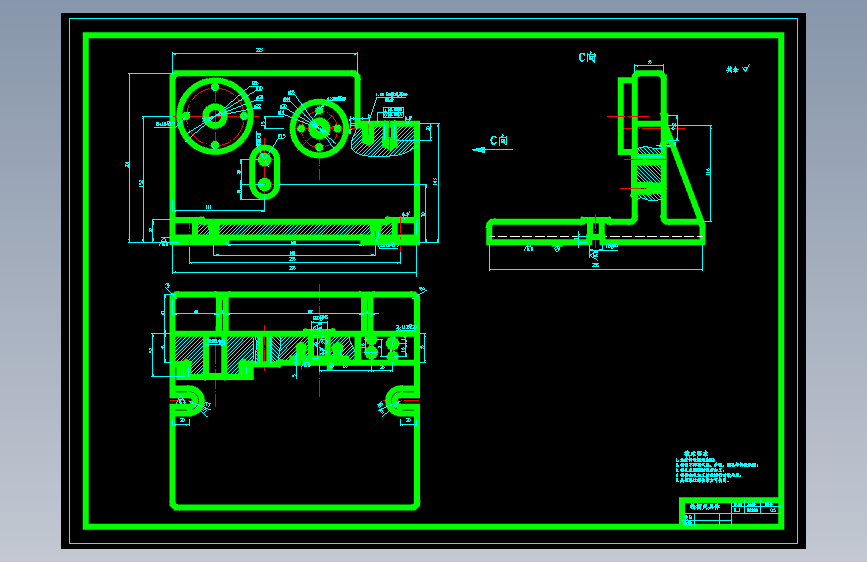

| 12 | 铣16槽夹具体.dwg | 448.95K |

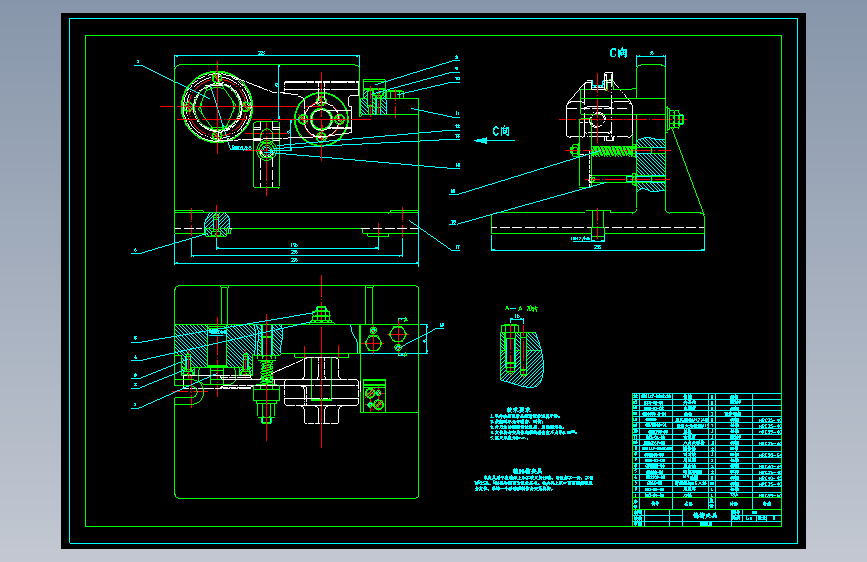

| 13 | 铣16槽夹具装配图.dwg | 464.32K |
