箱式破碎机2600（ID:763439）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16984858217152.zip | 23.73M |

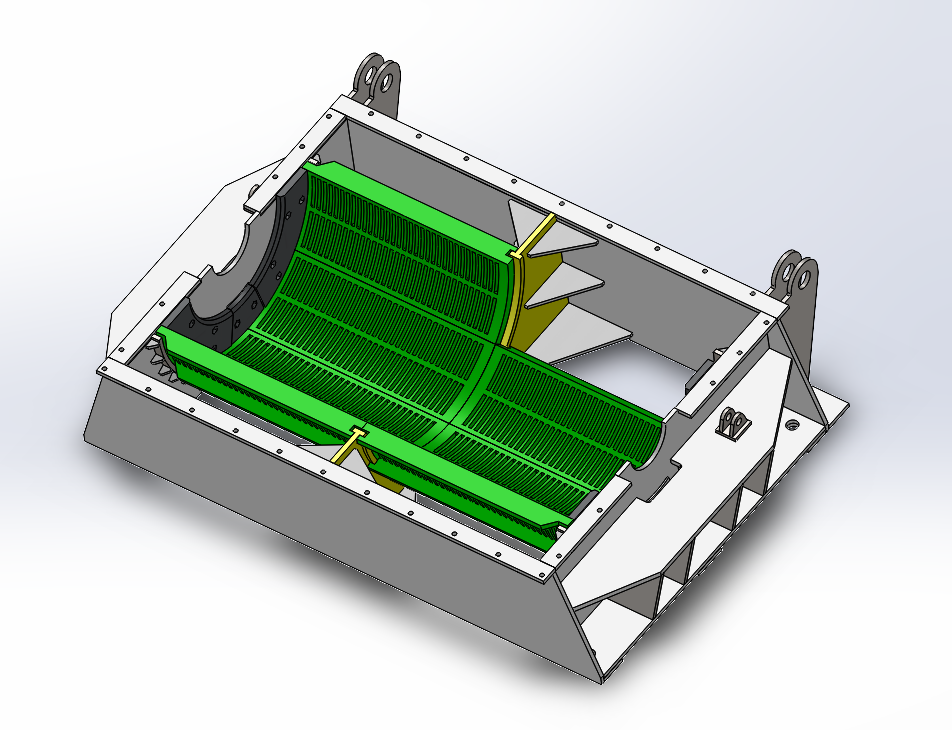

| 2 | 下箱.png | 321.64K |

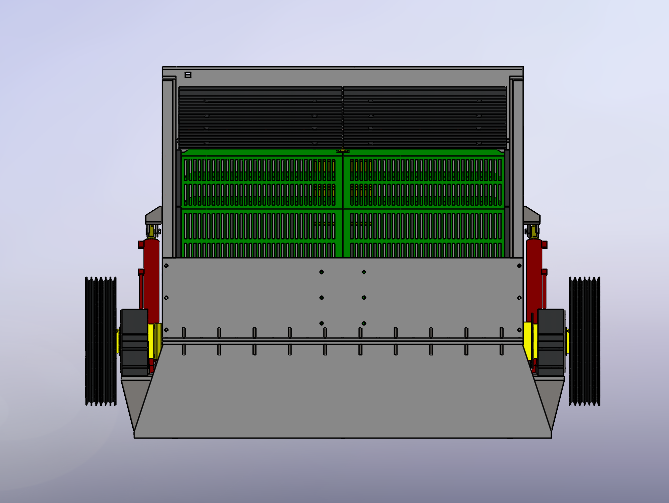

| 3 | 主视图.png | 70.62K |

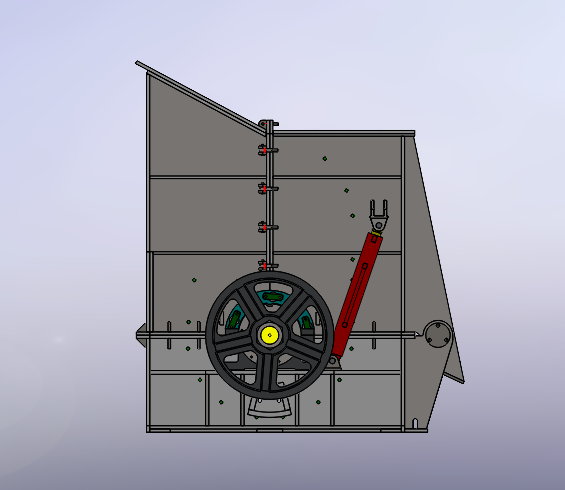

| 4 | 侧视图.png | 73.92K |
| 5 | 总图.png | 199.19K |
| 6 | 23244轴承盖.SLDPRT | 114.25K |
| 7 | 400上瓦盒.SLDPRT | 187.28K |
| 8 | 400下瓦盒.SLDPRT | 206.95K |
| 9 | PCZ2600-1销轴.SLDPRT | 123.30K |
| 10 | PCZ2600-2盖板.SLDPRT | 75.81K |
| 11 | PCZ2600-3开箱油缸.SLDASM | 71.96K |
| 12 | PCZ2600-3挡水板.SLDPRT | 59.26K |
| 13 | PCZ2600.1转子.SLDASM | 3.14M |
| 14 | PCZ2600.2-10下箱连接板.SLDPRT | 73.01K |
| 15 | PCZ2600.2-11筋板.SLDPRT | 81.38K |
| 16 | PCZ2600.2-12耳板.SLDPRT | 83.67K |
| 17 | PCZ2600.2-13垫板.SLDPRT | 82.44K |
| 18 | PCZ2600.2-14底板.SLDPRT | 73.88K |
| 19 | PCZ2600.2-15连接板.SLDPRT | 69.70K |
| 20 | PCZ2600.2-1下箱侧板.SLDPRT | 99.42K |
| 21 | PCZ2600.2-1油缸销轴.SLDPRT | 151.52K |
| 22 | PCZ2600.2-2下箱侧板.SLDPRT | 94.30K |
| 23 | PCZ2600.2-2观察门.SLDASM | 91.12K |
| 24 | PCZ2600.2-3下箱堵板.SLDPRT | 55.74K |
| 25 | PCZ2600.2-3液压缸下支座.SLDPRT | 104.33K |
| 26 | PCZ2600.2-5下箱篦板中撑.SLDPRT | 97.11K |
| 27 | PCZ2600.2-5下箱篦板侧撑.SLDPRT | 61.31K |
| 28 | PCZ2600.2-5底板.SLDPRT | 70.79K |
| 29 | PCZ2600.2-5支撑-前口.SLDPRT | 126.08K |
| 30 | PCZ2600.2-6垫板.SLDPRT | 81.59K |
| 31 | PCZ2600.2-7支撑板.SLDPRT | 65.97K |
| 32 | PCZ2600.2-8筋板.SLDPRT | 57.72K |
| 33 | PCZ2600.2-9连接板.SLDPRT | 68.94K |
| 34 | PCZ2600.2下机壳.SLDASM | 303.07K |
| 35 | PCZ2600.2下箱.SLDASM | 302.38K |
| 36 | PCZ2600.3-10连接板.SLDPRT | 67.28K |
| 37 | PCZ2600.3-11挂钩.SLDPRT | 61.94K |
| 38 | PCZ2600.3-12斜销轴板.SLDPRT | 79.01K |
| 39 | PCZ2600.3-12销轴板.SLDPRT | 70.33K |
| 40 | PCZ2600.3-13下箱连接板肋板.SLDPRT | 60.28K |
| 41 | PCZ2600.3-14筋板885×80.SLDPRT | 61.38K |
| 42 | PCZ2600.3-15筋板910×80.SLDPRT | 62.07K |
| 43 | PCZ2600.3-16前口斜板.SLDPRT | 80.72K |
| 44 | PCZ2600.3-17前口扇形板.SLDPRT | 61.83K |
| 45 | PCZ2600.3-1前口篦板支架.SLDPRT | 90.39K |
| 46 | PCZ2600.3-1前箱侧板.SLDPRT | 78.73K |
| 47 | PCZ2600.3-2连接板.SLDPRT | 62.72K |
| 48 | PCZ2600.3-3连接板.SLDPRT | 69.56K |
| 49 | PCZ2600.3-4连接板.SLDPRT | 74.12K |
| 50 | PCZ2600.3-5连接板.SLDPRT | 78.65K |
| 51 | PCZ2600.3-6连接板.SLDPRT | 86.67K |
| 52 | PCZ2600.3-7前口.SLDPRT | 89.95K |
| 53 | PCZ2600.3-8顶板.SLDPRT | 83.93K |
| 54 | PCZ2600.3-9加强板.SLDPRT | 62.06K |
| 55 | PCZ2600.3-9加强板1000×80.SLDPRT | 61.98K |
| 56 | PCZ2600.3-9加强板1525×80.SLDPRT | 62.19K |
| 57 | PCZ2600.3上机壳.SLDASM | 222.96K |
| 58 | PCZ2600.3上箱.SLDASM | 383.39K |
| 59 | PCZ2600.4-10连接板.SLDPRT | 70.91K |
| 60 | PCZ2600.4-11加强板.SLDPRT | 71.08K |
| 61 | PCZ2600.4-12液压油缸上支座.SLDPRT | 131.47K |
| 62 | PCZ2600.4-1后箱侧板.SLDPRT | 102.50K |
| 63 | PCZ2600.4-2顶板.SLDPRT | 77.03K |
| 64 | PCZ2600.4-4套.SLDPRT | 70.28K |
| 65 | PCZ2600.4-5钢板.SLDPRT | 55.20K |
| 66 | PCZ2600.4-6连接板.SLDPRT | 69.20K |
| 67 | PCZ2600.4-7后墙.SLDPRT | 77.42K |
| 68 | PCZ2600.4-8连接板.SLDPRT | 71.73K |
| 69 | PCZ2600.4-9加强板.SLDPRT | 72.14K |
| 70 | PCZ2600.4后箱.SLDASM | 234.19K |
| 71 | PCZ2600.4翻箱.SLDASM | 373.97K |
| 72 | PCZ2600.5-02边板1.SLDPRT | 44.90K |
| 73 | PCZ2600.5-03边板2.SLDPRT | 72.96K |
| 74 | PCZ2600.5-04边板3.SLDPRT | 61.95K |
| 75 | PCZ2600传动轴.SLDPRT | 127.22K |
| 76 | PCZ2600外圆盘1.SLDPRT | 190.69K |
| 77 | PCZ2600外圆盘3.SLDPRT | 218.79K |
| 78 | PCZ2600大头锤.SLDPRT | 106.95K |
| 79 | PCZ2600带轮1000.SLDPRT | 558.21K |
| 80 | PCZ2600护板1.SLDPRT | 138.15K |
| 81 | PCZ2600护板2.SLDPRT | 130.85K |
| 82 | PCZ2600护板3.SLDPRT | 142.13K |
| 83 | PCZ2600护板4.SLDPRT | 131.23K |
| 84 | PCZ2600护板5.SLDPRT | 137.26K |
| 85 | PCZ2600护板6.SLDPRT | 132.20K |
| 86 | PCZ2600挡水盘.SLDPRT | 69.09K |
| 87 | PCZ2600瓦盒400.SLDASM | 184.97K |
| 88 | PCZ2600破碎机.SLDASM | 4.16M |
| 89 | PCZ2600破碎机——护板.SLDASM | 313.14K |
| 90 | PCZ2600篦板2——特制.SLDPRT | 305.49K |
| 91 | PCZ2600篦板500.SLDPRT | 340.84K |
| 92 | PCZ2600篦板530.SLDPRT | 328.15K |
| 93 | PCZ2600背丝螺母.SLDPRT | 98.60K |
| 94 | PCZ2600螺母.SLDPRT | 124.98K |
| 95 | PCZ2600转子.SLDASM | 332.61K |
| 96 | PCZ2600锤环.SLDPRT | 82.56K |
| 97 | PCZ2600锤轴.SLDPRT | 68.58K |
| 98 | PCZ2600门板.SLDPRT | 81.39K |
| 99 | PCZ2600隔套.SLDPRT | 91.33K |
| 100 | PCZ2600顶护板2.SLDPRT | 193.37K |
| 101 | 上筛片固定板.SLDPRT | 163.06K |
| 102 | 下箱篦板侧撑肋板.SLDPRT | 97.04K |
| 103 | 下箱篦板支撑肋-副本.SLDPRT | 92.39K |
| 104 | 下箱篦板支撑肋-副本2.SLDPRT | 91.77K |
| 105 | 下箱篦板支撑肋-副本3.SLDPRT | 97.12K |
| 106 | 下箱篦板支撑肋-副本4.SLDPRT | 92.82K |
| 107 | 下箱篦板支撑肋.SLDPRT | 90.27K |
| 108 | 中下筛片固定板.SLDPRT | 103.94K |
| 109 | 活节螺栓M24×120.SLDPRT | 207.68K |
| 110 | 缸体.SLDPRT | 75.94K |
| 111 | 缸杆.SLDPRT | 38.77K |
| 112 | 耳板.SLDPRT | 72.98K |
| 113 | 耳板2.SLDPRT | 84.86K |
| 114 | 调心滚子轴承23244.SLDPRT | 3.77M |
| 115 | 销轴.SLDPRT | 90.71K |
| 116 | 锤轴挡板.SLDPRT | 83.32K |
| 117 | 镜向PCZ2600护板3.SLDPRT | 108.28K |
| 118 | 镜向PCZ2600护板4.SLDPRT | 105.56K |
| 119 | 镜向PCZ2600护板6.SLDPRT | 64.03K |
此图纸下载需要88金币
立即下载
发布者
爱吃猫的鱼
创作: 7976
粉丝: 29
加入时间：2023-09-02
模型信息
图纸格式：sldprt,sldasm
文件大小：24.3M
所需金币：88
上传时间：2023-10-28 17:37:08
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2020
标签
破碎机
制砂机
锤破
矿山
煤矿
图纸简介

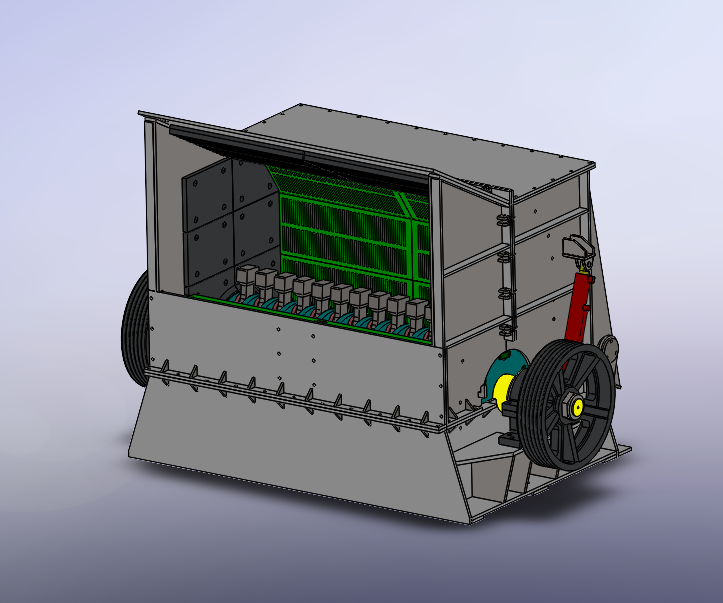

该设备为箱式（锤石）破碎机，该破碎机主要用于制砂、煤粉等细碎使用，设备规格为1200*2600尺寸，在原有设备宽度的基础上，为了提高产量的基础上大大增加了设备的宽度，因为强度问题，篦子也采用了组合的形式，既方便了安装，也有效的避免了篦子过长无法生产、生产难度太大、不易安装、易变形损坏等特点！该设备主要用于二破回料，进料口不能对大料进行直接破碎！
