脚手架支柱八枪焊接专机（ID:765627）

查找相似图纸

机械设备 / 非标机械 / 脚手架支柱八枪焊接专机

©非原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	16986337645406.zip	8.41M

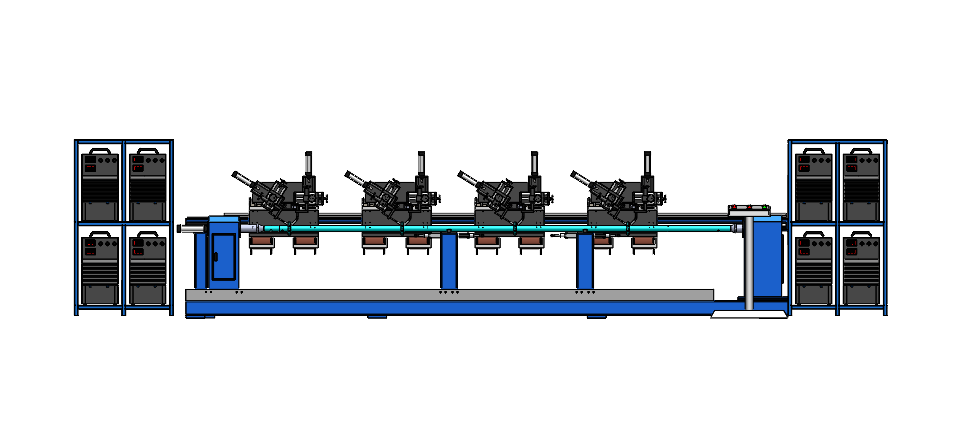

2	主视图.png	35.90K

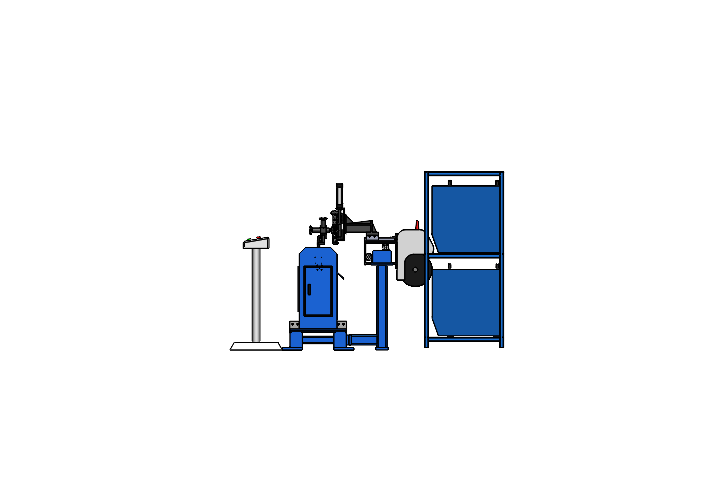

3	侧视图.png	10.54K

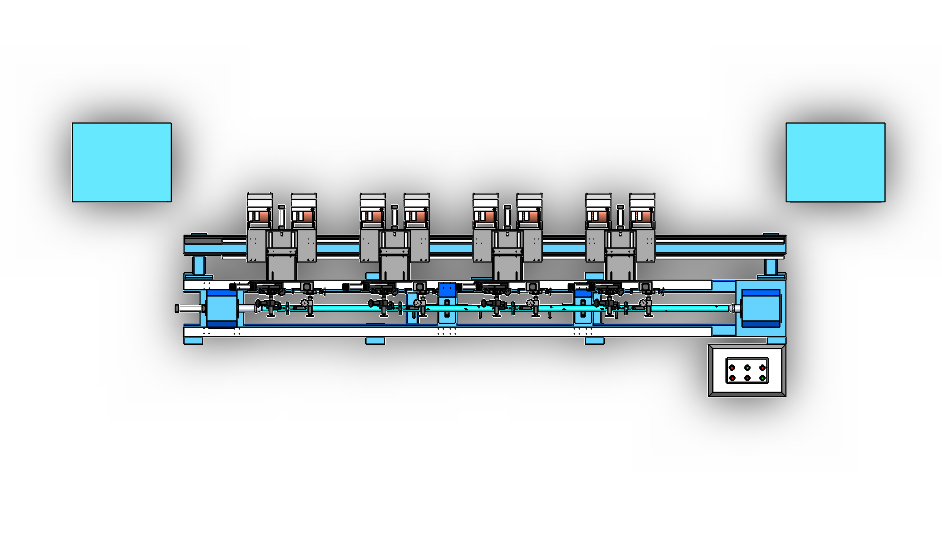

4	俯视图.png	100.34K

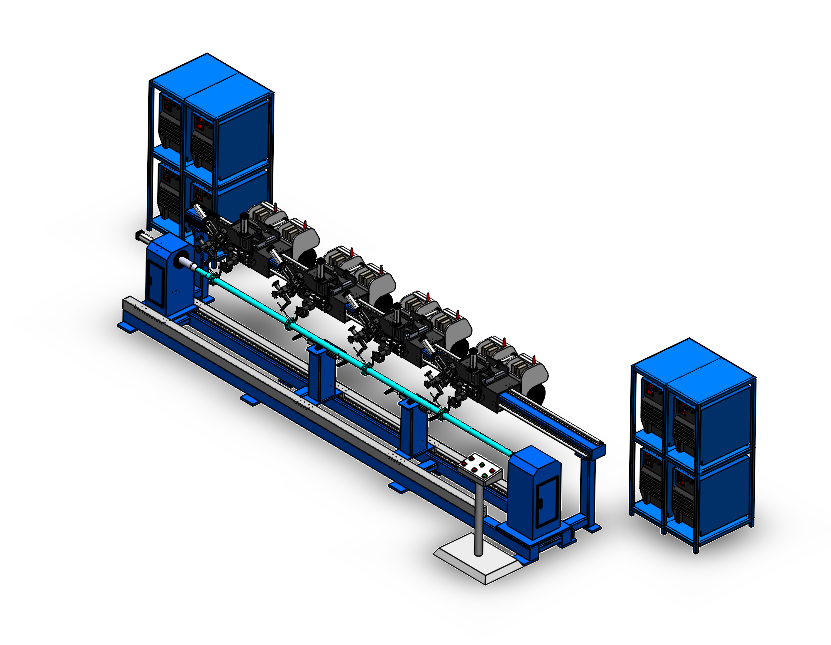

5	总图.png	178.16K
6	1号支柱装配体.SLDASM	144.90K
7	20滑座.SLDPRT	93.50K
8	20轨.SLDPRT	57.75K
9	25滑座.SLDPRT	93.35K
10	25轨.SLDPRT	53.77K
11	63小波纹JB-T7273.1-94.SLDPRT	263.03K
12	HGH30.SLDPRT	95.02K
13	HGR30.SLDPRT	61.52K
14	QGCJJ32-20-LR.SLDPRT	116.73K
15	QGCJJ32-20-LR缸杆.SLDPRT	80.86K
16	QGCJJ32-20-LR缸杆夹具.SLDPRT	56.09K
17	SC-40.SLDPRT	168.35K
18	SC-50X150.SLDPRT	158.79K
19	SWQJ-100-ZY-000.SLDASM	493.53K
20	SWQJ-100-ZY-01.SLDPRT	123.26K
21	SWQJ-100-ZY-02.SLDPRT	213.95K
22	SWQJ-100-ZY-03.SLDPRT	101.89K
23	SWQJ-100-ZY-04.SLDPRT	82.70K
24	SWQJ-100-ZY-05.SLDPRT	190.54K
25	SWQJ-100-ZY-06.SLDPRT	309.29K
26	一号支柱.SLDPRT	117.56K
27	三维枪架1.SLDPRT	140.27K
28	三维枪架2.SLDPRT	141.41K
29	中间托架.SLDPRT	134.72K
30	主轴箱.SLDPRT	100.03K
31	华远NB200、250、315、350逆变式气体焊机.SLDPRT	342.91K
32	复件SWQJ-100-ZY-000.SLDASM	491.75K
33	复件主轴箱.SLDPRT	98.46K
34	复件旋转气缸.SLDASM	82.14K
35	套环.SLDPRT	220.00K
36	底座.SLDPRT	429.30K
37	弯枪.SLDPRT	66.04K
38	护罩.SLDPRT	62.57K
39	操作台.SLDPRT	172.50K
40	旋转气缸.SLDASM	82.79K
41	气动上下进给.SLDPRT	100.87K
42	气动前后进给块.SLDPRT	160.55K
43	气动前后进给座.SLDPRT	64.71K
44	焊接小车.SLDPRT	69.45K
45	焊机摆放架.SLDPRT	459.57K
46	直枪-非标定制.SLDPRT	52.11K
47	立柱.SLDPRT	417.30K
48	脚手架支柱八枪焊.SLDASM	1.30M
49	送丝机.SLDPRT	210.20K
50	顶尖.SLDPRT	77.60K

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 34

加入时间：2023-09-02

私信

关注

模型信息

图纸ID：765627

图纸格式：sldasm,sldprt

文件大小：8.61M

所需金币：66

上传时间：2023-10-30 10:42:47

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

标签

焊接专机

脚手架

八枪

非标

自动化

图纸简介

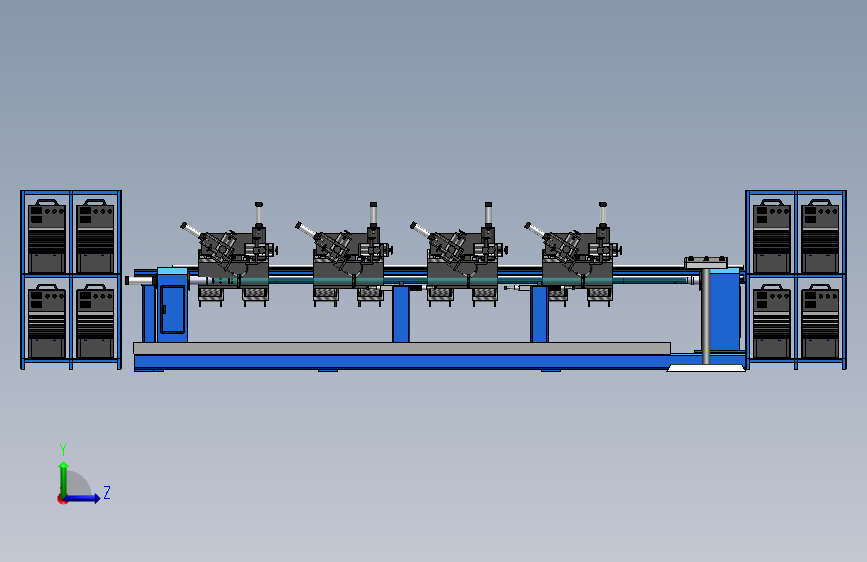

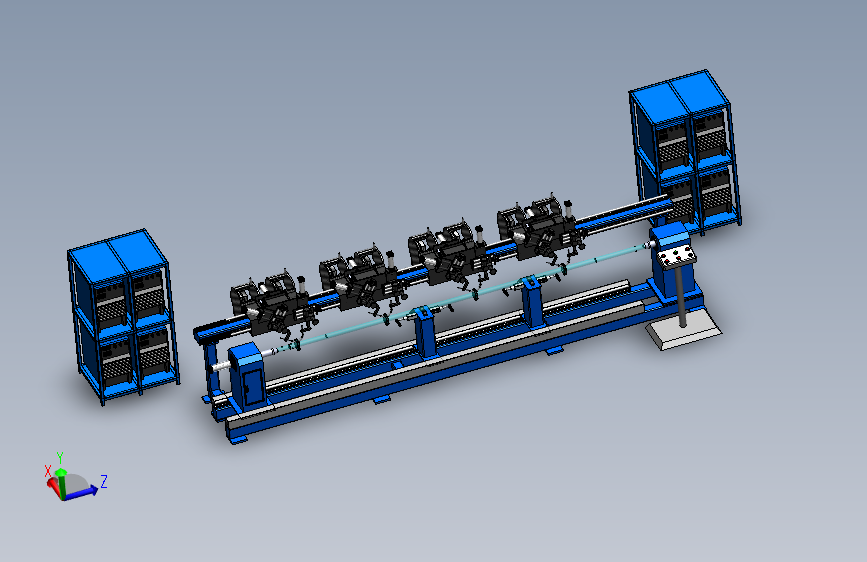

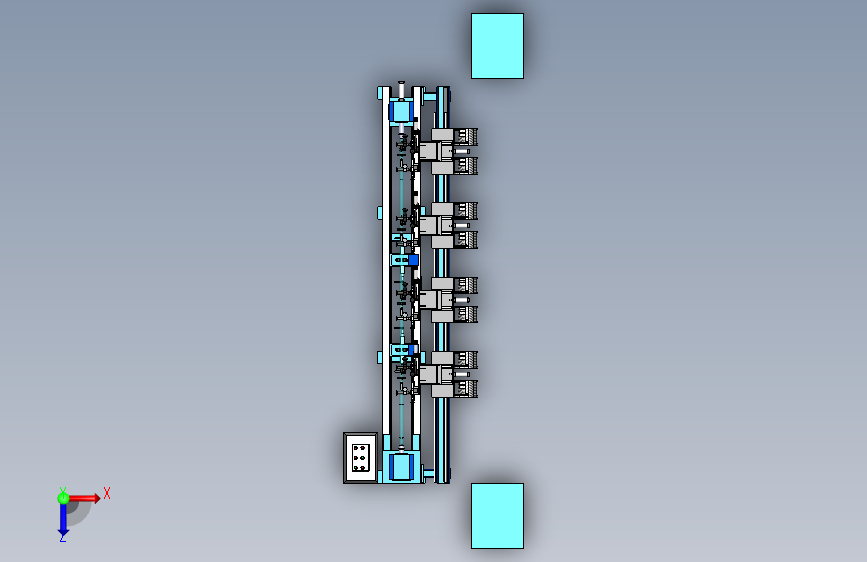

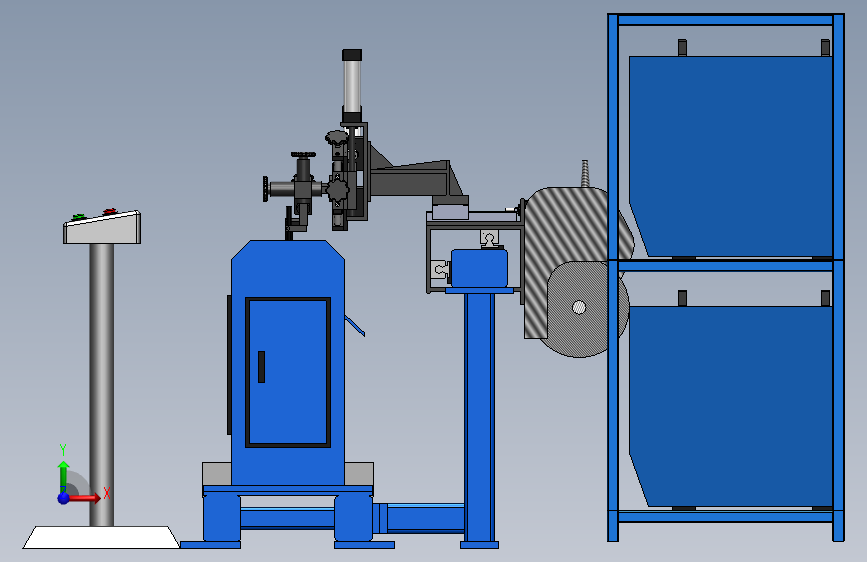

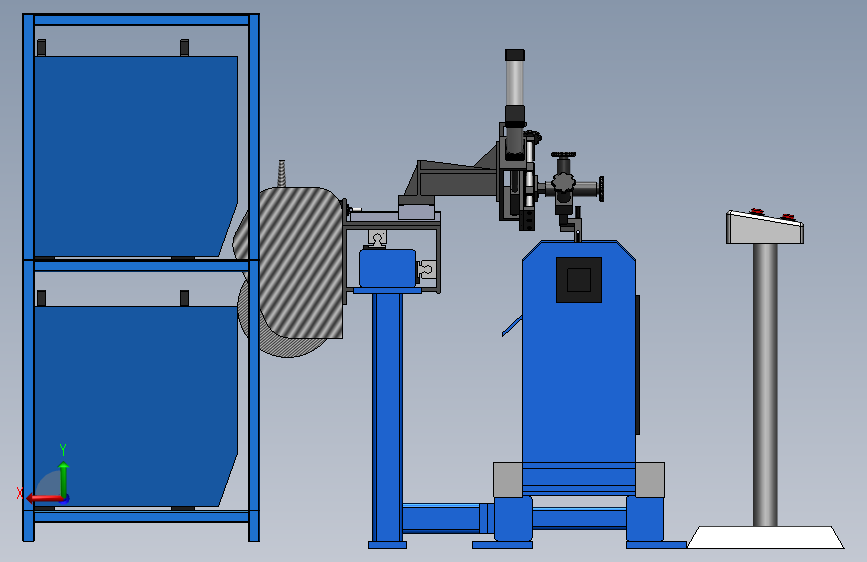

该设备主要用于脚手架支柱焊接；该工装采用半自动工作方式，人工将工件吊装至工装位置，先由主动端的工装将工件初步固定，再利用中间的支撑架支撑，最后由尾座的自定心工装将工件自动夹紧，定位完成，启动焊接并完成焊接。环缝自动焊接专机是一台适用于脚手架支柱焊接的专用设备，设备采用卧式机床结构，布局合理，方便快捷、经济适用。该设备由焊接主机、焊接电源系统、电气控制系统等组成，操作方便，机动性好。
