滚筒法兰盘焊接专机

（ID:767372）

改图/画图

机械设备 / 非标机械 / 滚筒法兰盘焊接专机

©非原创

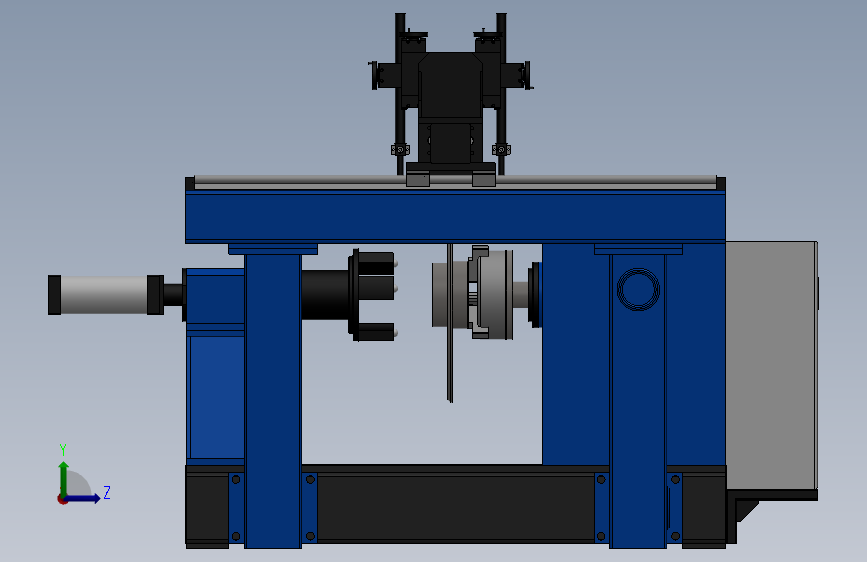

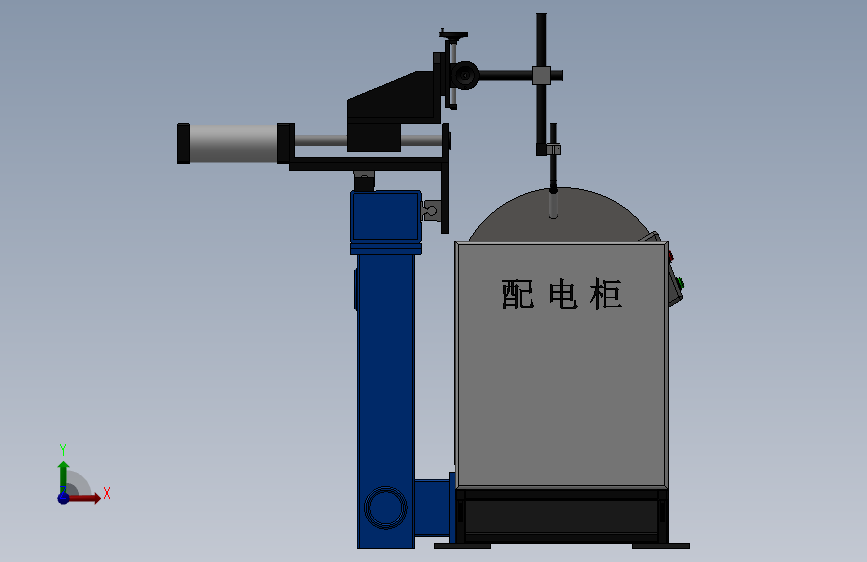

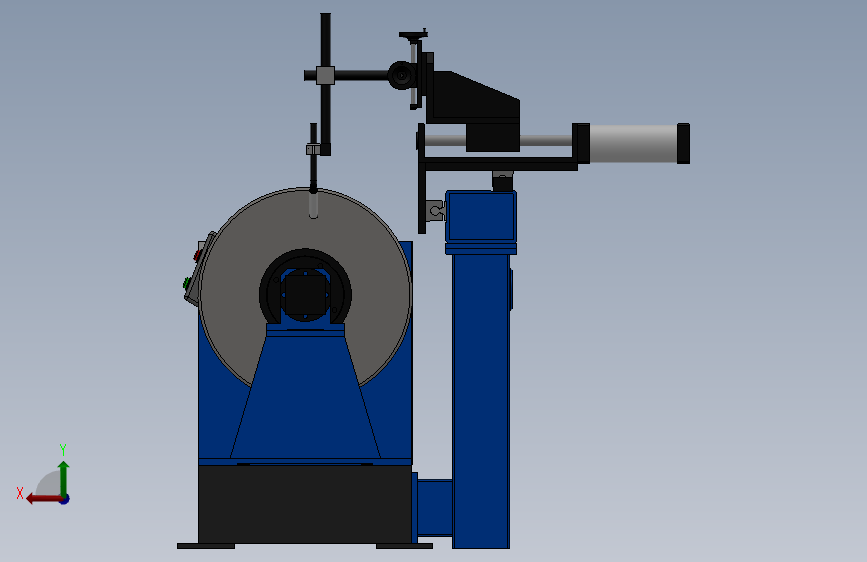

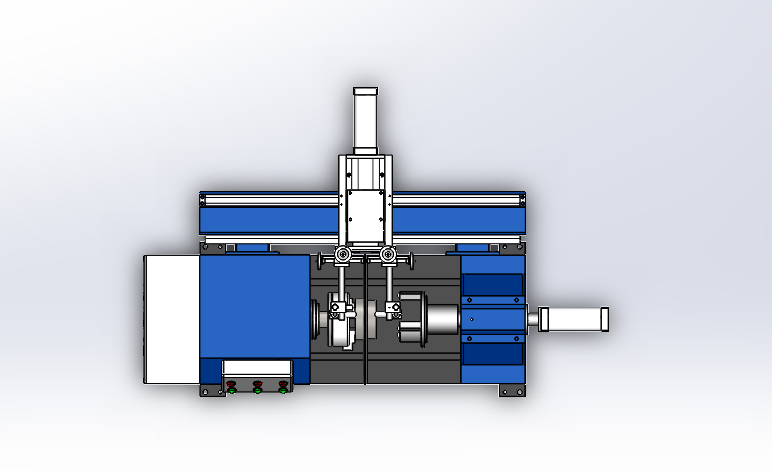

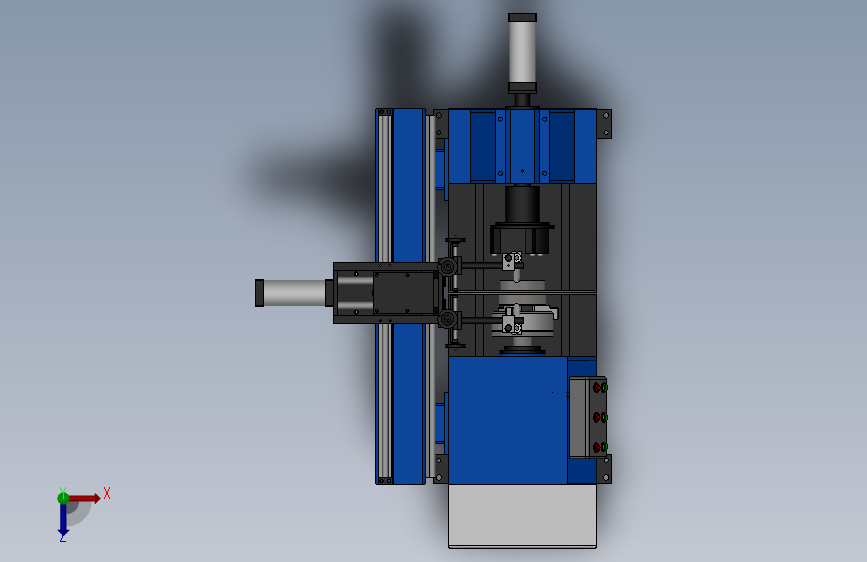

平面图

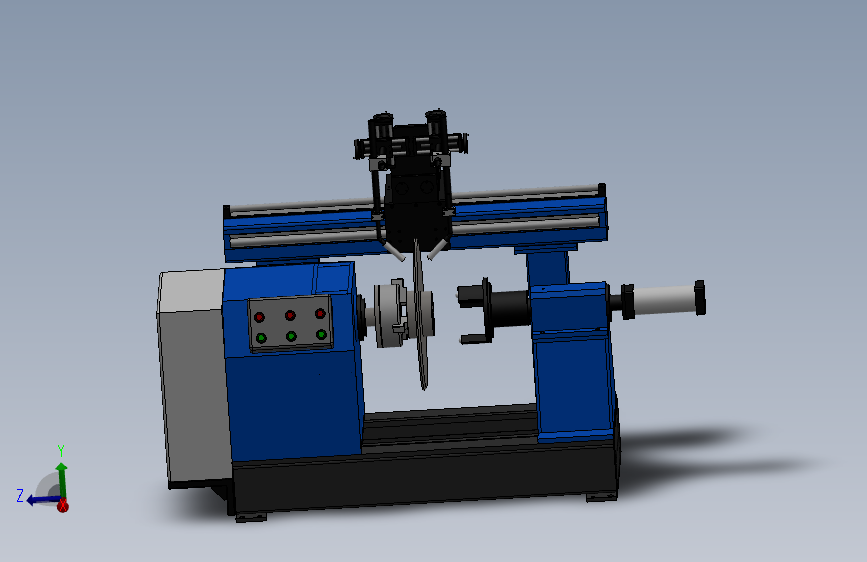

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

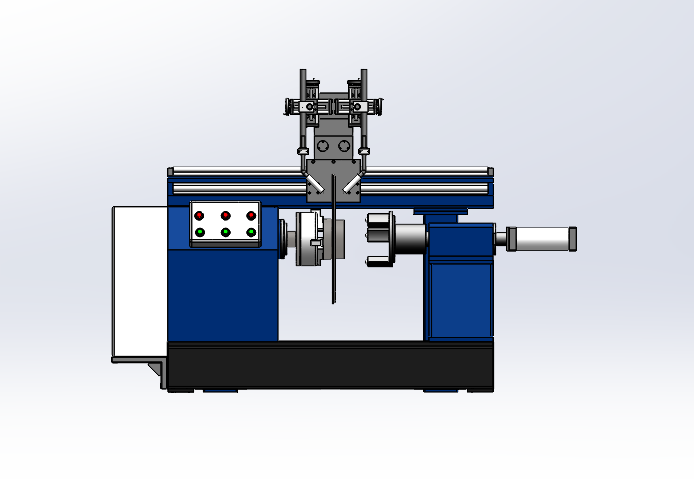

1	主视图.png	47.54K

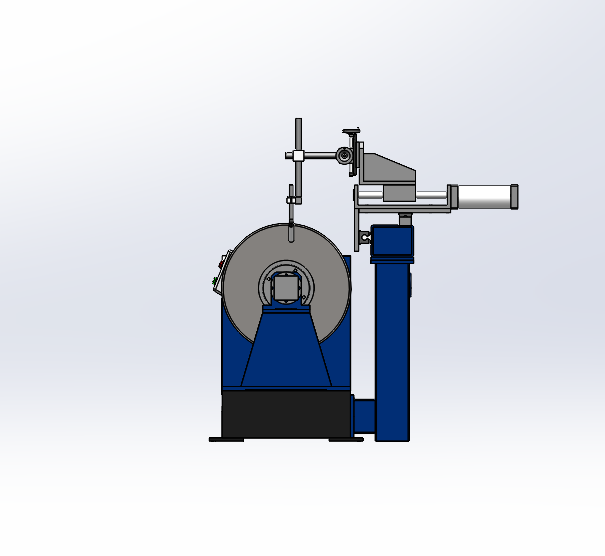

2	侧视图.png	49.97K
3	俯视图.png	103.86K

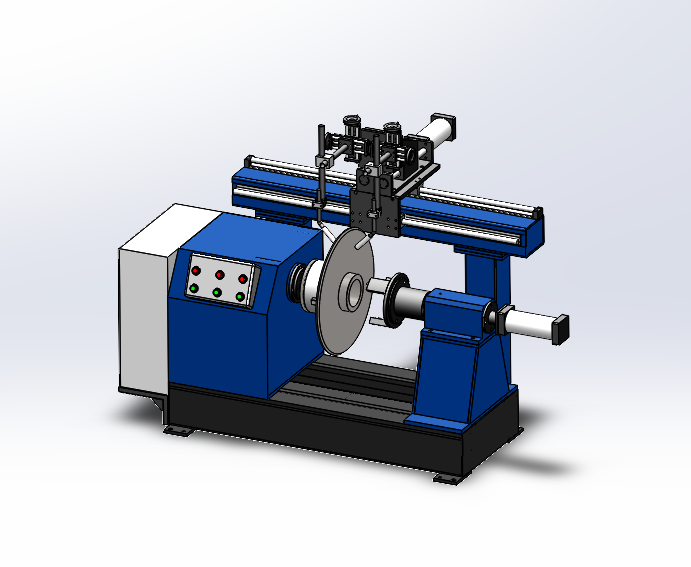

4	总图.png	133.57K
5	12丝杠.SLDPRT	82.35K
6	12丝母.SLDPRT	80.63K
7	12导轴.SLDPRT	60.99K
8	250卡爪.SLDPRT	79.91K
9	250卡盘.SLDASM	106.82K
10	250卡盘体.SLDPRT	123.90K
11	25导轨.SLDPRT	71.39K
12	25滑块.SLDPRT	83.60K
13	80手轮.SLDPRT	77.17K
14	GB／T297-94圆锥滚子轴承30212GCr15.SLDPRT	332.46K
15	GB／T297-94圆锥滚子轴承32212GCr15.SLDPRT	276.74K
16	上下导轴.SLDPRT	66.43K
17	主动箱护罩.SLDPRT	65.54K
18	主动部分.SLDASM	340.73K
19	主轴.SLDPRT	118.46K
20	主轴箱.SLDPRT	191.35K
21	侧板I.SLDPRT	73.59K
22	侧板II.SLDPRT	68.98K
23	前后导轴.SLDPRT	68.89K
24	十字导套.SLDPRT	86.24K
25	安装支架.SLDPRT	90.57K
26	导向套.SLDPRT	120.93K
27	导向座.SLDPRT	72.56K
28	导向轴.SLDPRT	46.95K
29	导向键.SLDPRT	68.83K
30	导电块.SLDPRT	75.90K
31	导电块2.SLDPRT	65.56K
32	导电装置.SLDASM	73.20K
33	导轴.SLDPRT	61.69K
34	小车挡块.SLDPRT	66.32K
35	尾座总成.SLDASM	384.51K
36	底座.SLDPRT	672.08K
37	底板138X34.SLDPRT	98.02K
38	底板30X26.SLDPRT	97.06K
39	底架.SLDPRT	128.83K
40	微调固定板.SLDPRT	47.90K
41	总装配.SLDASM	1.22M
42	手调138X34.SLDASM	154.09K
43	手调30X26.SLDASM	157.92K
44	挡圈.SLDPRT	63.54K
45	挡板.SLDPRT	66.67K
46	接盘.SLDPRT	81.73K
47	控制面板.SLDPRT	199.56K
48	板1.SLDPRT	106.78K
49	板2.SLDPRT	106.14K
50	横梁.SLDPRT	148.26K
51	气缸.SLDPRT	89.75K
52	滑块.SLDPRT	89.26K
53	滑块26X30.SLDPRT	97.92K
54	滑块26X54.SLDPRT	98.29K
55	焊枪.SLDPRT	65.85K
56	焊枪加持快.SLDPRT	117.68K
57	焊枪加持绝缘套.SLDPRT	70.19K
58	穿线环.SLDPRT	92.53K
59	立柱.SLDPRT	150.30K
60	立柱总成.SLDASM	81.89K
61	立柱（不带穿线孔）.SLDPRT	136.93K
62	自制螺母.SLDPRT	76.83K
63	螺母.SLDPRT	85.51K
64	轴.SLDPRT	80.05K
65	轴承室1.SLDPRT	112.97K
66	轴承室2.SLDPRT	103.78K
67	进退机构.SLDASM	135.45K
68	进退盒.SLDPRT	122.33K
69	连接圆盘.SLDPRT	109.54K
70	连接法兰.SLDPRT	102.07K
71	配电柜.SLDPRT	192.65K
72	配电柜底价.SLDPRT	95.21K
73	配电柜底价横梁.SLDPRT	68.54K
74	销轴.SLDPRT	77.94K
75	防尘盖.SLDPRT	92.23K
76	隔套.SLDPRT	68.59K
77	顶尖.SLDPRT	164.95K

此图纸下载需要66金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 38

加入时间：2023-09-02

私信

关注

模型信息

图纸ID：767372

图纸格式：sldprt,sldasm

文件大小：9.68M

所需金币：66

上传时间：2023-11-01 23:00:23

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

该焊接专机主要用于滚筒法兰盘的自动焊接。专机采用双机头配置，焊接形式采用数控系统控制焊枪的Z轴（上下运动）、X轴（前后运动）及工件旋转Y轴间的相互配合运动，实现异形环缝的自动焊接。焊接完成后，工件由伺服电机带动返回到起焊点，以保证每次焊件一致性的焊接工艺要求。（焊枪后跟随一套抛光装置，以起到清理焊缝的作用。）电气控制系统以数控系统为控制核心，能够准确控制设备的各种动作及焊接轨迹。该系统可存储多个焊接参数及工件焊接轨迹，使用方便。编程方式采用示教编程方式，容易掌握、操作简单。
